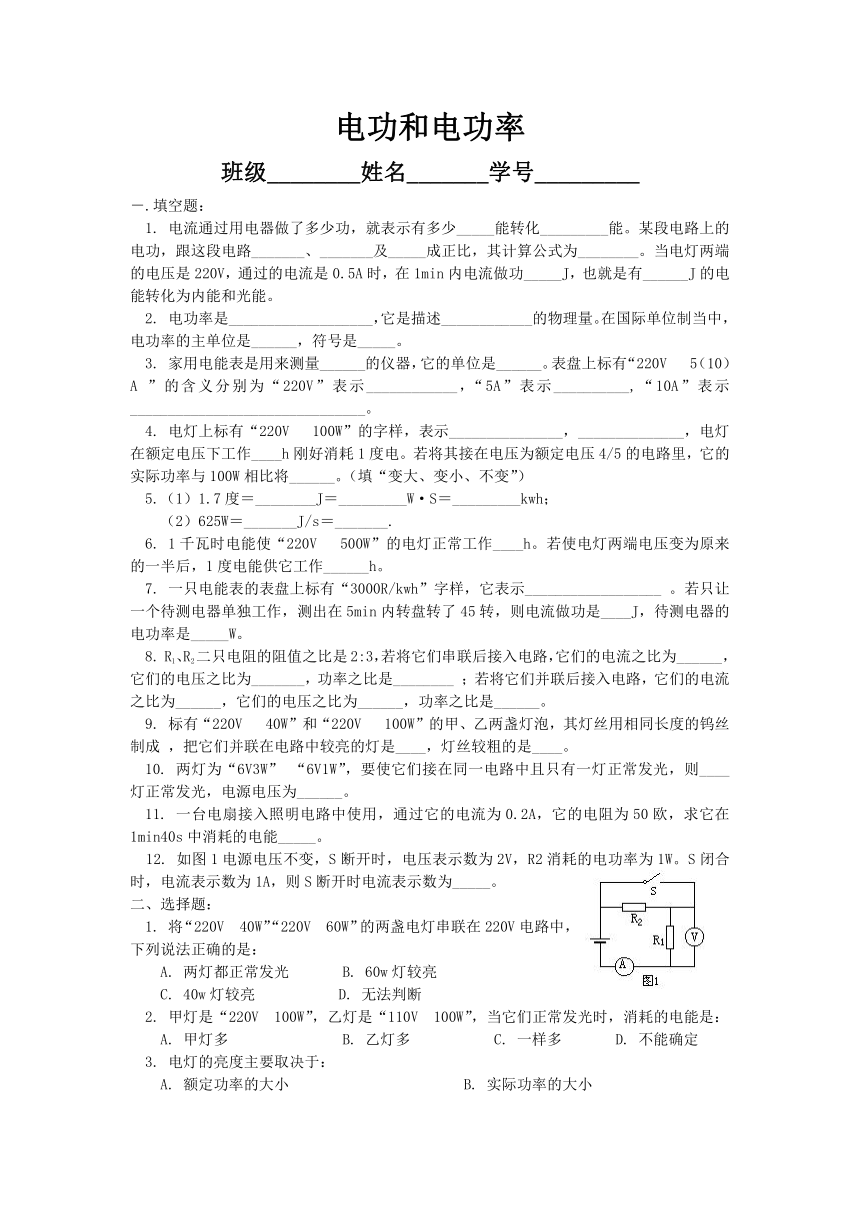

电功和电功率
班级________姓名_______学号_________
－.填空题：
1. 电流通过用电器做了多少功，就表示有多少_____能转化_________能。某段电路上的电功，跟这段电路_______、_______及_____成正比，其计算公式为________。当电灯两端的电压是220V，通过的电流是0.5A时，在1min内电流做功_____J，也就是有______J的电能转化为内能和光能。
2. 电功率是___________________，它是描述____________的物理量。在国际单位制当中，电功率的主单位是______，符号是_____。
3. 家用电能表是用来测量______的仪器，它的单位是______。表盘上标有“220V 5（10）A ”的含义分别为“220V”表示____________，“5A”表示__________,“10A”表示_______________________________。
4. 电灯上标有“220V 100W”的字样，表示_______________，______________，电灯在额定电压下工作____h刚好消耗1度电。若将其接在电压为额定电压4/5的电路里，它的实际功率与100W相比将______。（填“变大、变小、不变”）
5.（1）1.7度＝________J＝_________W·S＝_________kwh；
（2）625W＝_______J/s＝_______.
6. 1千瓦时电能使“220V 500W”的电灯正常工作____h。若使电灯两端电压变为原来的一半后，1度电能供它工作______h。
7. 一只电能表的表盘上标有“3000R/kwh”字样，它表示__________________ 。若只让一个待测电器单独工作，测出在5min内转盘转了45转，则电流做功是____J，待测电器的电功率是_____W。
8. R1、R2二只电阻的阻值之比是2:3，若将它们串联后接入电路，它们的电流之比为______，它们的电压之比为_______，功率之比是________ ；若将它们并联后接入电路，它们的电流之比为______，它们的电压之比为______，功率之比是______。
9. 标有“220V 40W”和“220V 100W”的甲、乙两盏灯泡，其灯丝用相同长度的钨丝制成 ，把它们并联在电路中较亮的灯是____，灯丝较粗的是____。
10. 两灯为“6V3W” “6V1W”，要使它们接在同一电路中且只有一灯正常发光，则____灯正常发光，电源电压为______。
11. 一台电扇接入照明电路中使用，通过它的电流为0.2A，它的电阻为50欧，求它在1min40s中消耗的电能_____。
12. 如图1电源电压不变，S断开时，电压表示数为2V，R2消耗的电功率为1W。S闭合时，电流表示数为1A，则S断开时电流表示数为_____。
二、选择题：
1. 将“220V 40W”“220V 60W”的两盏电灯串联在220V电路中，下列说法正确的是：
A. 两灯都正常发光 B. 60w灯较亮
C. 40w灯较亮 D. 无法判断
2. 甲灯是“220V 100W”，乙灯是“110V 100W”，当它们正常发光时，消耗的电能是：
A. 甲灯多 B. 乙灯多 C. 一样多 D. 不能确定
3. 电灯的亮度主要取决于：
A. 额定功率的大小 B. 实际功率的大小
C. 电功的大小 D. 电压的大小
4. 电动机接通电源后，电能将转化为：
A. 内能 B. 机械能 C. 机械能和内能 D. 无法确定
5. 把两只标有“220V 100W”和“220V 25W”字样的灯泡串联后接在440V的电路中，下列说法中正确的是：
A. 100W的灯烧坏 B. 25W的灯烧坏
C. 两只灯均能正常发光 D. 有一只灯能正常发光
6. 将粗细均匀的电阻丝对折合并后仍接在原来的电压下使用，这时它的电功率与原来的功率之比应为：
A. 1:2 B. 4:1 C. 1:4 D. 16:1
7. 如图2所示电路中，当电键S1闭合时，灯L1的亮度会：
A. 变亮 B. 变暗 C. 不变 D. 无法判断
8. 下面不是电功单位的是：
A. 千瓦时 B. 伏×库 C. 伏×安 D. 瓦×秒
三、实验
1. 根据下面列出的实物（小灯泡标有“3.8V”的字样），完成下列实验。
（1）请画出测小灯泡额定功率的实验电路图，并将实物连接起来。要求：滑片向右移动灯变亮。
（2）在连接电路时，开关应处于____状态，滑动变阻器应处于_____端。电压表的量程应选择______，当测小灯泡的额定功率时应调节变阻器使电压表的示数为_____伏。
（3）测小灯泡的额定功率实验原理是______________。若小灯泡正常工作时，电流表的示数如图，其读数为_____安，其额定功率为_____瓦。
四、计算题：
1. 一只“220V 100W”的灯泡接在220V的电路中，求（1）灯丝的电阻（2）工作电流（3）1度电能使其正常工作多少小时（4）若不用其它用电器，在“220V 3A”的电能表上最多能接多少只这样的灯（5）在电压为150V时灯的实际功率？
2. 如图，R1＝24欧，灯L标有“6V 3W”的字样，当S1闭合时L正常发光。求：（1）电源电压为多大？（2）S1闭合时，电流表的示数为多大？（3）S1断开时，电流表的示数及R1上消耗
【试题答案】
1、 填空题
1.电 其他形式 两端电压 电流 通电时间 W=UIt 6600 6600
2.用电器单位时间消耗的电能 电流做功快慢 瓦 W
3.电功 Kwh 额定电压为220V 允许通过的最大电流为5A 交流电的频率为50Hz
4.额定电压为220V 额定功率为100W 10 变小
5. （1）6.12×106 6.12×106 1.7 （2）625 0.625
6. 焦耳 电流的平方 导体的电阻 通电时间 Q=I2Rt
7. 15 0.625 37.5 8. 2 8
9. 用电器每消耗1Kwh的电能，电能表转盘转过3000R 54000 180
10. 1∶1 2∶3 2∶3 ；3∶2 1∶1 3∶2
11. 乙 乙 12. 乙 8V 13. 4400 200 14. 0.5A
2、 选择题
1.C 2.D 3.B 4.C 5.C 6.A 7.B 8.B 9.C 10.C
3、 实验题
1. （1）


（2）断开 最左端 0-15V 3.8V （3）P=UI 0.24 0.912
2. 亮 电阻
4、 计算题
1. （1）484Ω (2)0.45A (3)10h (4)6只 (5)46.5w
2. (1)6V (2) 0.75A (3)0.25A 1.5W
3. (1)6V 12Ω (2) 0.3-0.5A 0-2.4V (3)10.8W
