浙教版九年级上第三章第6节 电功和电功率计算[上学期]

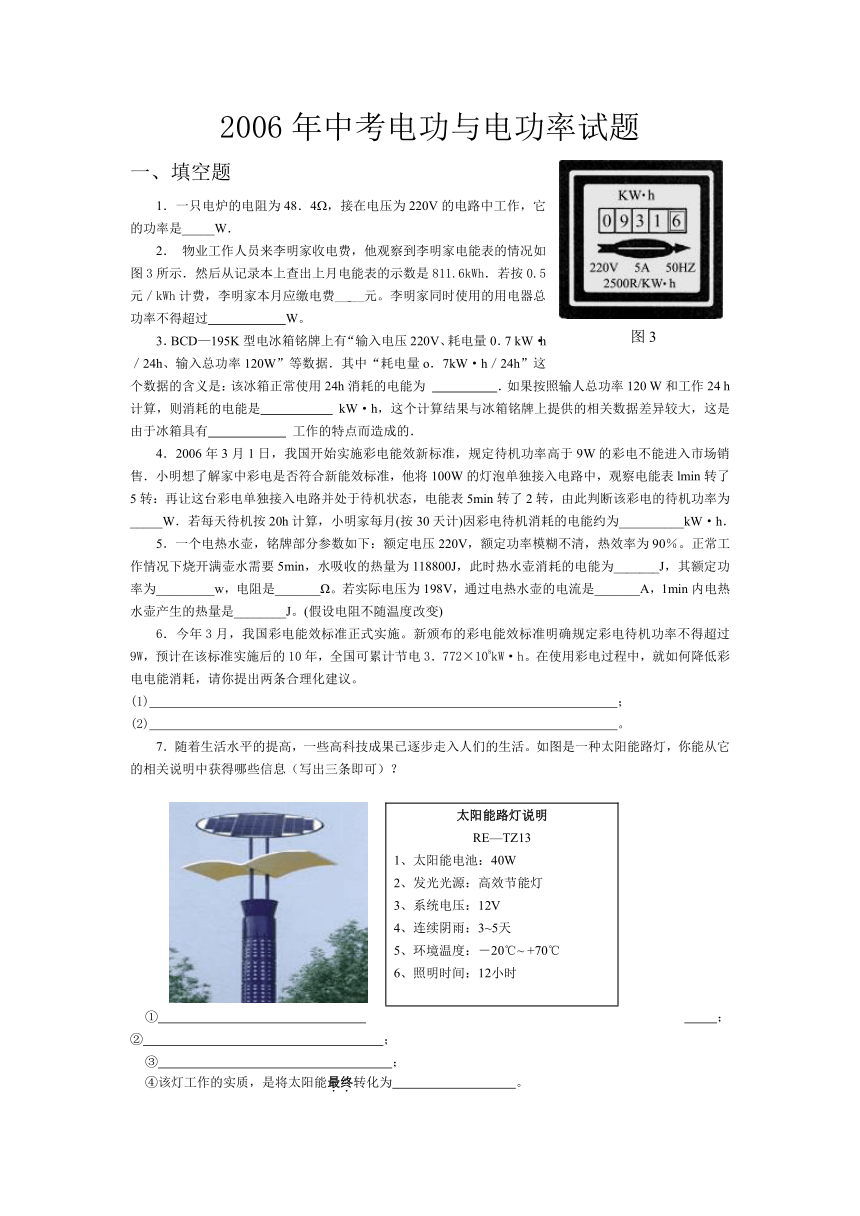

2006年中考电功与电功率试题
一、填空题
1．一只电炉的电阻为48．4，接在电压为220V的电路中工作，它的功率是_____W．
2． 物业工作人员来李明家收电费，他观察到李明家电能表的情况如图3所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费__ __元。李明家同时使用的用电器总功率不得超过 W。
3．BCD—195K型电冰箱铭牌上有“输入电压220V、耗电量0．7 kW·h／24h、输入总功率120W”等数据．其中“耗电量o．7kW·h／24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为 ．如果按照输人总功率120 W和工作24 h计算，则消耗的电能是 kW·h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有 工作的特点而造成的．
4．2006年3月1日，我国开始实施彩电能效新标准，规定待机功率高于9W的彩电不能进入市场销售．小明想了解家中彩电是否符合新能效标准，他将100W的灯泡单独接入电路中，观察电能表lmin转了5转：再让这台彩电单独接入电路并处于待机状态，电能表5min转了2转，由此判断该彩电的待机功率为_____W．若每天待机按20h计算，小明家每月(按30天计)因彩电待机消耗的电能约为__________kW·h．
5．一个电热水壶，铭牌部分参数如下：额定电压220V，额定功率模糊不清，热效率为90％。正常工作情况下烧开满壶水需要5min，水吸收的热量为118800J，此时热水壶消耗的电能为_______J，其额定功率为_________w，电阻是_______Ω。若实际电压为198V，通过电热水壶的电流是_______A，1min内电热水壶产生的热量是________J。(假设电阻不随温度改变)
6．今年3月，我国彩电能效标准正式实施。新颁布的彩电能效标准明确规定彩电待机功率不得超过9W，预计在该标准实施后的10年，全国可累计节电3．772×108kW·h。在使用彩电过程中，就如何降低彩电电能消耗，请你提出两条合理化建议。
(1) ；
(2) 。
7．随着生活水平的提高，一些高科技成果已逐步走入人们的生活。如图是一种太阳能路灯，你能从它的相关说明中获得哪些信息（写出三条即可）？
太阳能路灯说明RE—TZ131、太阳能电池：40W2、发光光源：高效节能灯3、系统电压：12V4、连续阴雨：3~5天5、环境温度：－20℃~ +70℃6、照明时间：12小时
① ；② ；
③ ；
④该灯工作的实质，是将太阳能最终转化为 。

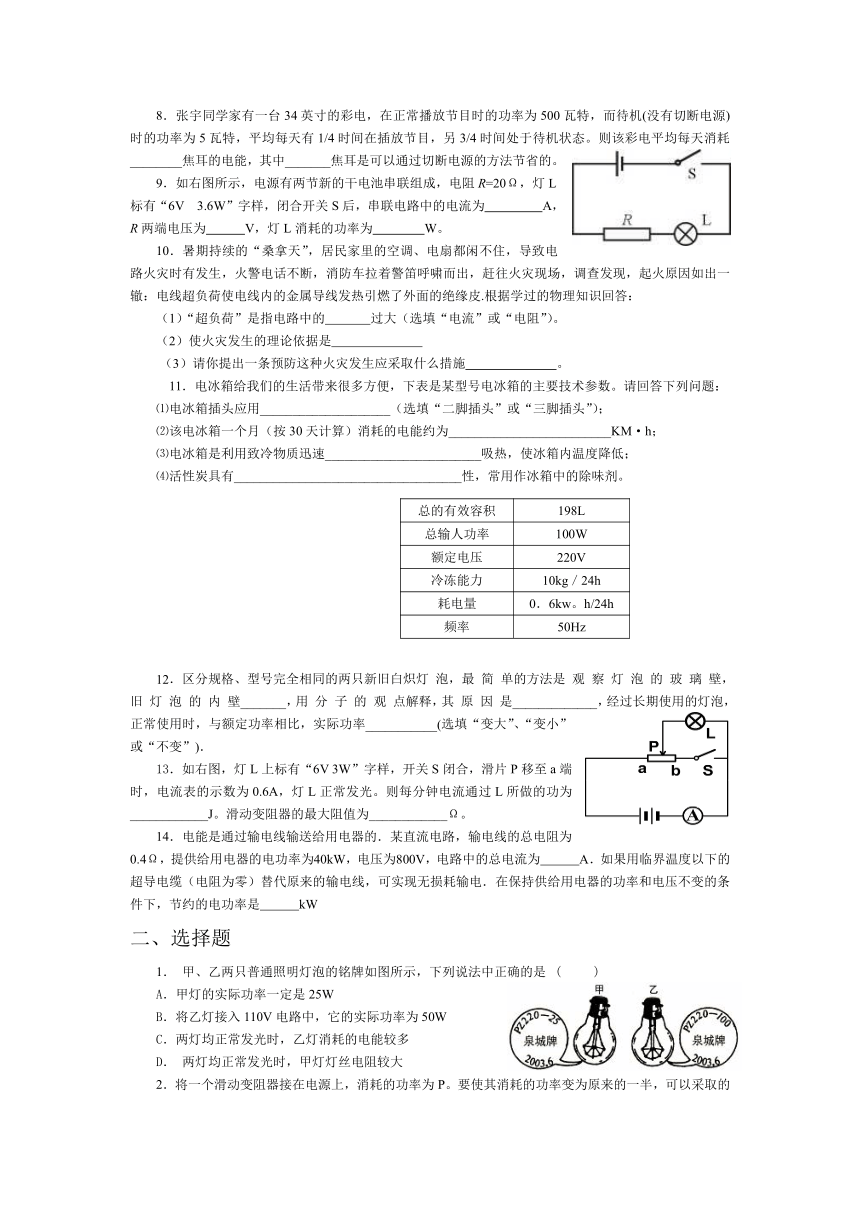

8．张宇同学家有一台34英寸的彩电，在正常播放节目时的功率为500瓦特，而待机(没有切断电源)时的功率为5瓦特，平均每天有1/4时间在插放节目，另3/4时间处于待机状态。则该彩电平均每天消耗________焦耳的电能，其中_______焦耳是可以通过切断电源的方法节省的。
9．如右图所示，电源有两节新的干电池串联组成，电阻R=20Ω，灯L标有“6V 3.6W”字样，闭合开关S后，串联电路中的电流为 A，R两端电压为 V，灯L消耗的功率为 W。
10．暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮.根据学过的物理知识回答：
（1）“超负荷”是指电路中的 过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是
（3）请你提出一条预防这种火灾发生应采取什么措施 。
11．电冰箱给我们的生活带来很多方便，下表是某型号电冰箱的主要技术参数。请回答下列问题：
⑴电冰箱插头应用____________________（选填“二脚插头”或“三脚插头”）；
⑵该电冰箱一个月（按30天计算）消耗的电能约为_________________________KM·h；
⑶电冰箱是利用致冷物质迅速________________________吸热，使冰箱内温度降低；
⑷活性炭具有___________________________________性，常用作冰箱中的除味剂。
总的有效容积 198L
总输人功率 100W
额定电压 220V
冷冻能力 10kg／24h
耗电量 0．6kw。h/24h
频率 50Hz
12．区分规格、型号完全相同的两只新旧白炽灯 泡，最 简 单的方法是 观 察 灯 泡 的 玻 璃 壁，旧 灯 泡 的 内 壁_______，用 分 子 的 观 点解释，其 原 因 是_____________，经过长期使用的灯泡，正常使用时，与额定功率相比，实际功率___________(选填“变大”、“变小”或“不变”)．
13．如右图，灯L上标有“6V 3W”字样，开关S闭合，滑片P移至a端时，电流表的示数为0.6A，灯L正常发光。则每分钟电流通过L所做的功为____________J。滑动变阻器的最大阻值为____________Ω。
14．电能是通过输电线输送给用电器的．某直流电路，输电线的总电阻为0.4Ω，提供给用电器的电功率为40kW，电压为800V，电路中的总电流为　　　A．如果用临界温度以下的超导电缆（电阻为零）替代原来的输电线，可实现无损耗输电．在保持供给用电器的功率和电压不变的条件下，节约的电功率是　　　kW
二、选择题
1． 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是 ( )
A．甲灯的实际功率一定是25W
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯消耗的电能较多
D． 两灯均正常发光时，甲灯灯丝电阻较大

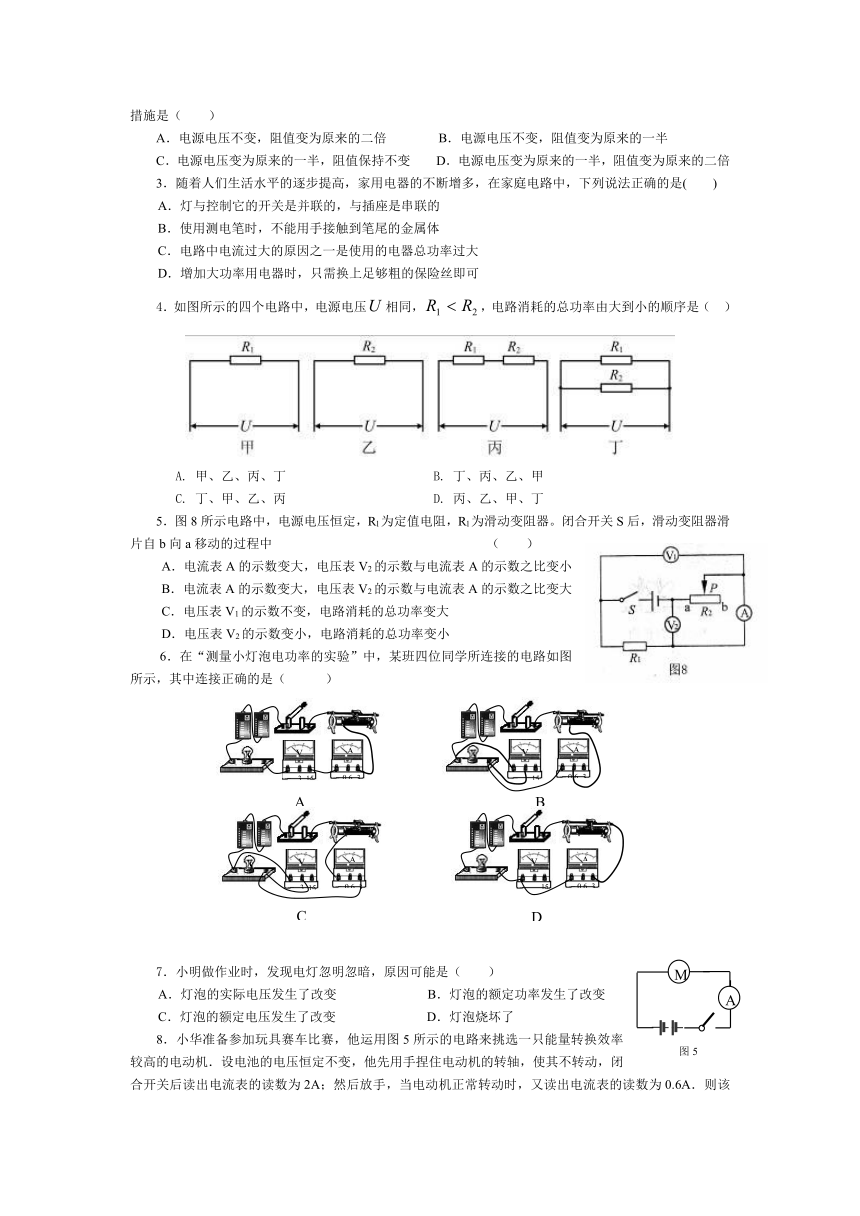

2．将一个滑动变阻器接在电源上，消耗的功率为P。要使其消耗的功率变为原来的一半，可以采取的措施是（　　）
A．电源电压不变，阻值变为原来的二倍 　　B．电源电压不变，阻值变为原来的一半
C．电源电压变为原来的一半，阻值保持不变　　D．电源电压变为原来的一半，阻值变为原来的二倍
3．随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是( )
A．灯与控制它的开关是并联的，与插座是串联的　
B．使用测电笔时，不能用手接触到笔尾的金属体
C．电路中电流过大的原因之一是使用的电器总功率过大　
D．增加大功率用电器时，只需换上足够粗的保险丝即可
4．如图所示的四个电路中，电源电压相同，，电路消耗的总功率由大到小的顺序是（　）
A. 甲、乙、丙、丁 B. 丁、丙、乙、甲
C. 丁、甲、乙、丙 D. 丙、乙、甲、丁
5．图8所示电路中，电源电压恒定，Rl为定值电阻，Rl为滑动变阻器。闭合开关S后，滑动变阻器滑片自b向a移动的过程中 （ ）
A．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小
B．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大
C．电压表V1的示数不变，电路消耗的总功率变大
D．电压表V2的示数变小，电路消耗的总功率变小
6．在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（　　　）
7．小明做作业时，发现电灯忽明忽暗，原因可能是（　　）
A．灯泡的实际电压发生了改变 B．灯泡的额定功率发生了改变
C．灯泡的额定电压发生了改变 D．灯泡烧坏了
　8．小华准备参加玩具赛车比赛，他运用图5所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A．则该玩具电动机正常转动时将电能转化为机械能的效率为

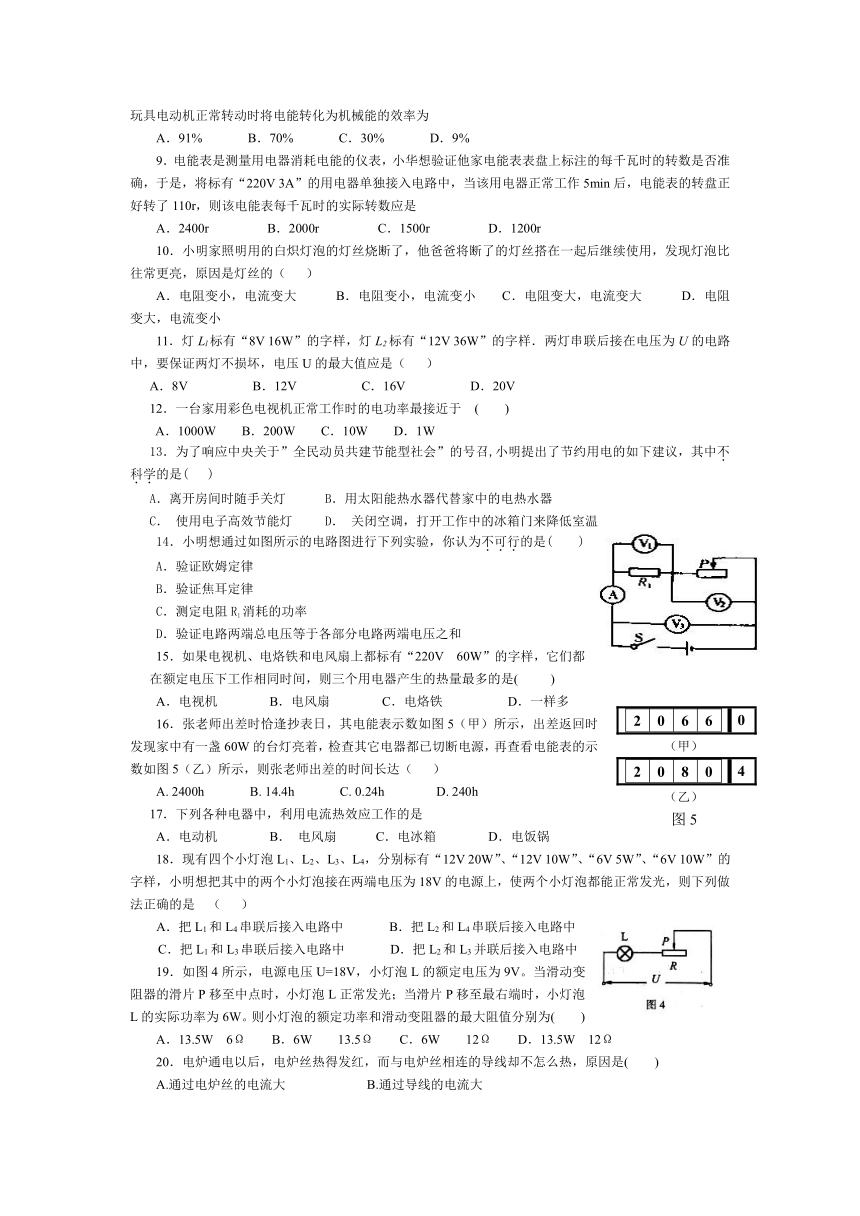

A．91% B．70% C．30% D．9%
9．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是
A．2400r B．2000r C．1500r D．1200r
10．小明家照明用的白炽灯泡的灯丝烧断了，他爸爸将断了的灯丝搭在一起后继续使用，发现灯泡比往常更亮，原因是灯丝的（ ）
A．电阻变小，电流变大 B．电阻变小，电流变小 C．电阻变大，电流变大 D．电阻变大，电流变小
11．灯Ll标有“8V 16W”的字样，灯L2标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（ ）
A．8V B．12V C．16V D．20V
12．一台家用彩色电视机正常工作时的电功率最接近于 ( )
A．1000W B．200W C．10W D．1W
13．为了响应中央关于”全民动员共建节能型社会”的号召,小明提出了节约用电的如下建议，其中不科学的是( )
A．离开房间时随手关灯 B．用太阳能热水器代替家中的电热水器
C． 使用电子高效节能灯 D． 关闭空调，打开工作中的冰箱门来降低室温
14．小明想通过如图所示的电路图进行下列实验，你认为不可行的是( )
A．验证欧姆定律
B．验证焦耳定律
C．测定电阻R1消耗的功率
D．验证电路两端总电压等于各部分电路两端电压之和
15．如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是( )
A．电视机　　 B．电风扇 　C．电烙铁　　 D．一样多
16．张老师出差时恰逢抄表日，其电能表示数如图5（甲）所示，出差返回时发现家中有一盏60W的台灯亮着，检查其它电器都已切断电源，再查看电能表的示数如图5（乙）所示，则张老师出差的时间长达（ ）
A. 2400h B. 14.4h C. 0.24h D. 240h
17．下列各种电器中，利用电流热效应工作的是
A．电动机 B． 电风扇 C．电冰箱 D．电饭锅
18．现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V 10W”的字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是 （ ）
A．把L1和L4串联后接入电路中 B．把L2和L4串联后接入电路中
C．把L1和L3串联后接入电路中 D．把L2和L3并联后接入电路中
19．如图4所示，电源电压U=18V，小灯泡L的额定电压为9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为( )
A．13.5W 6Ω B．6W 13.5Ω C．6W 12Ω D．13.5W 12Ω
20．电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是( )
　　A.通过电炉丝的电流大 　　B.通过导线的电流大
C.电炉丝的电阻小，发热功率小 　　D.导线的电阻小，发热功率小
三、作图、实验和科学探究

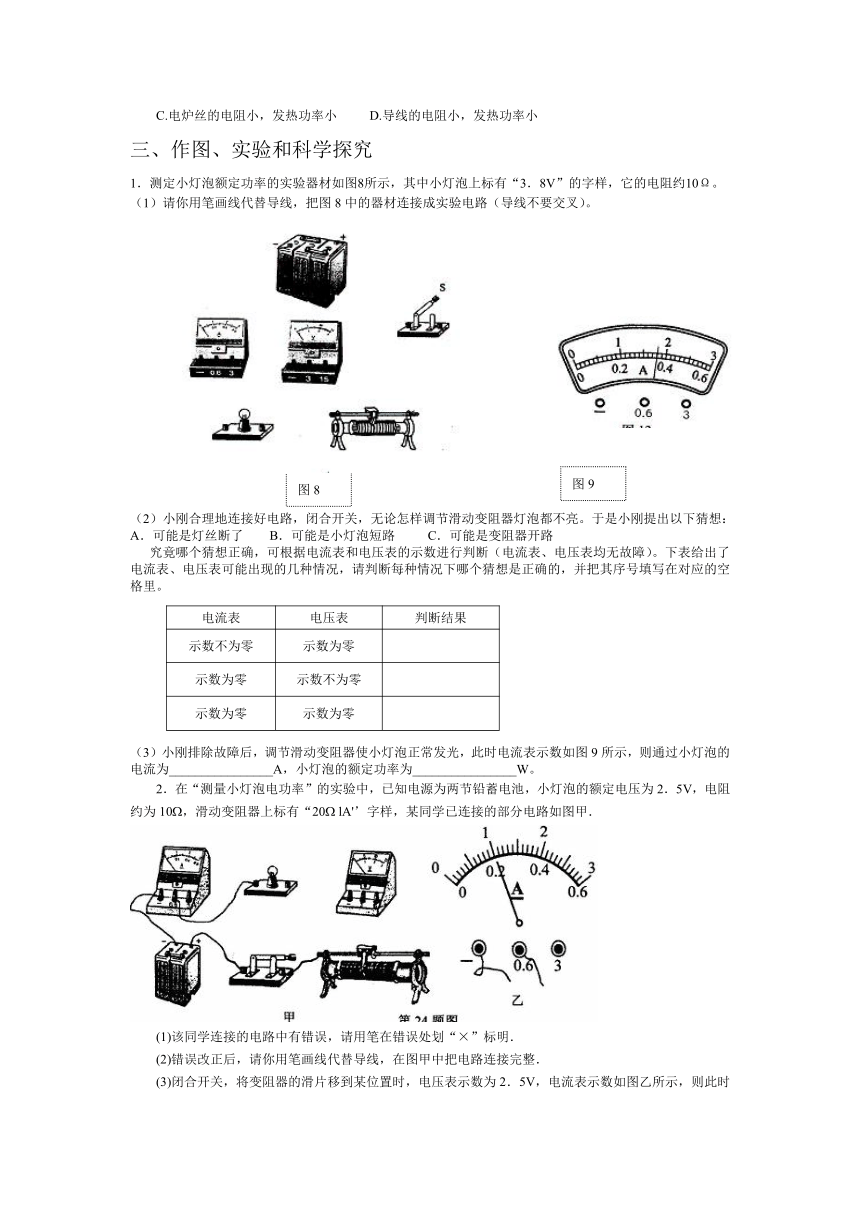

1．测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。
（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。于是小刚提出以下猜想：
A．可能是灯丝断了 B．可能是小灯泡短路 C．可能是变阻器开路
究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
电流表 电压表 判断结果
示数不为零 示数为零
示数为零 示数不为零
示数为零 示数为零
（3）小刚排除故障后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图9所示，则通过小灯泡的电流为________________A，小灯泡的额定功率为________________W。
2．在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10，滑动变阻器上标有“20 lA'’字样，某同学已连接的部分电路如图甲．
(1)该同学连接的电路中有错误，请用笔在错误处划“×”标明．
(2)错误改正后，请你用笔画线代替导线，在图甲中把电路连接完整．
(3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为2．5V，电流表示数如图乙所示，则此时小灯泡中的电流是______A，小灯泡的额定功率是____________W．
(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是______________________________________________________．
3．利用如图所示的实验器材,测定额定电压为6V的小灯泡电功率.已知滑动变阻器上标有“12Ω 1A”字样，电源电压保持不变.
实验步骤如下：
A．连接电路.在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗.
B.连好电路后，要使滑动变阻器的电阻全部接入电路，应先将滑片P移至 端，再闭合开关S，此时电压表示数为4.2V，对应的电流表示数如图乙所示.
C.调节滑片，当P移至ab中点时，小灯泡恰好正常发光.
D.继续调节滑片，当P移至另一点时，灯泡偏亮，读出电压表、电流表值分别为6.5V、0.52A，记录在下表中.
实验次数 电压表示数/V 电流表示数/A 亮度 功率/W
1 4.2 偏暗
2 6.0 正常
3 6.5 0.52 偏亮 3.38
请你填全上表空格中的数据，再分析表格中的信息.得到的结论是(写出两条即可)：
;
.
4．在测定“小灯泡的电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω，滑动变阻器上标有“20Ω 1A”字样．图15是小向同学没有连接完的实物电路。
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）实验中，小向同学连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 ；
（3）故障排除后，闭合开关，移动滑动变阻器的滑片到某一点，电压表的示数如图16甲所示，为 V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）当小灯泡正常发光时，电流表的示数如图16乙所示，则小灯泡的额定功率是 W。
5． 小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时，电流表A1的示数为 A。
（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为 _ A，电压表的读数是 V ，电路消耗的总功率为 W。
6．为测量一只标有"6.3V 0.3A"的小灯泡的额定功率，某实验小组设计了图10的电路图．现有实验器材为：电压表（量程0-3V,0-15V）一块。电流表（量程0-0.6A,0-3A）一块，“10Ω2A"和"50Ω1A"的滑动变阻器各一只，电源（电压恒为12V）一个，开关一只，导线若干．实验时，甲同学认为电压表和电流表都应选用小量程，滑动变阻器应选用"50Ω1A"的；乙同学认为电压表应选用大量程，电流表应选用小量程，滑动变阻器应选用“10Ω 2A"的．
请你对两位同学器材选择的合理性作出评价并填在下页的表中（如合理，不需说明理由；如不合理，请指出不合理之处和产生的后果）．
是否合理 不合理之处 不合理产生的后果：，：
甲
乙
7． 某同学用如图所示的电路测量滑动变阻器的功率，R1=２０Ω，滑片Ｐ向左移动时，测得如下数据：
实验次数 １ ２ ３ 4 ５
电压表示数Ｕ／ｖ ８ 6 5 4 2
电流表示数Ｉ／Ａ 0.1 0.2 0.25 0.3 0.4
变阻器功率Ｐ／ｗ 0.8 1.2 1.25 1.2 0.8
１）从实验数据看出，实验中电压表的示数________,电流表的示数________(填”变大” 或” 变小”),滑动变阻器的功率大小的变化情况是_________________________．
２）电源电压为______Ｖ．
３）当电流表示数为0.5A时, 滑动变阻器接入电路中的电阻值为___________Ω.
8．下表是某同学研究“电阻消耗的电功率与该电阻阻值之间的关系”时记录的实验数据，请你对表格中的数据进行分析，归纳出电功率与电阻的关系： 。
R/Ω 10 15 20 30 50 60
U/V 6 6 6 6 6 6
I/A 0.6 0.4 0.3 0.2 0.12 0.1
P/W 3.6 2.4 1.8 1.2 0.72 0.6
9．实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。请画出实验电路图，并写出实验步骤。
（1）实验电路图：
（2）实验步骤：
10．程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题。
(1)请在图a方框内画出该实验电路图。
(2)程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的林雨一惊，提醒程跃实验中有问题。程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①_____________________；②_______________________。
(3)程跃选用小灯泡的额定电压是2．5V，当小灯泡正常发光时电流表的读数如图b所示，此灯泡额定功率是__________W．
(4)做完实验后，程跃将测灯泡实际功率实验与以前做过的测某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处。请你写出一个不同之处：_____________________________________________________。
(5)程跃根据测量灯泡实际功率的多组实验数据，作出了，I-U图象，如图c所示。结果发现图线不是直线，这表明灯泡的电流与电压不成正比。程跃很纳闷，请你帮助他分析原因。
11．一个额定电压是 6V的小灯泡，其正常工作时通过的电流约为 0．3 A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：
电流表、电压表、开关各一个，三个规格分别为“10Ω 1A”， “50Ω 0．5A”和“1kΩ．0.1A”的滑动变阻器，导线若干，电源（电压为12V）.
⑴小明设计了如图13所示电路图，通过分析你认为小明应选用规格为___________________的滑动变阻器。
（2）图 14已连接了部分电路。请你根据图 13所示电路图，用笔画线代替导线，将电路连接完整。
⑶小明正确选择了滑动变阻器，将图14的电路补充完整后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变（示数不为零）且小于6V。具体原因是________________________________________________。
⑷小明排除故障后，继续实验。当电压表的示数为6V 时，电流表的示数如图15所示，该灯泡的额定功率是______________w。
⑸不改变上面连好的电路，还可以完成的实验有：____________________________（写出一个即可）。
12．小红同学要测量额定电压为3.8V小灯泡的功率。
（1）连接的不完整的实物电路如图（甲）所示。请用笔画线代替导线，完成实物电路的连接。
（2）连好电路后，闭合开关，电压表的示数为4V，电流表的示数为0.35A，小灯泡的实际功率为________W。调节变阻器的滑片，使电压表的示数为3.8V时，电流表的指针位置如图14（乙）所示，此时电流表的示数为________A，小灯泡的额定功率为________W。
（3）开关闭合前，滑动变阻器连入电路中的阻值不是最大。你除了从实物电路中直观地看到了滑片所在的位置以外，还能用在上述实验过程中发生的哪个实验现象来证实这一点？（只陈述实验现象即可，不用分析或解释）
13．甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯外他们所使用的器材规格均相同,小灯的额定电压可能是“2.2V”、“2.5V”或“3.8V”，小灯功率相差不大。甲同学正确连接好电路，闭合电键时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时小灯闪亮一下，后熄灭，并记录了第3组数据，如下表所示。则他们所用电源的电压为_______伏,甲同学所用小灯的额定功率为______ 瓦。当乙同学所选用的小灯正常发光时，电压表的示数如图14所示，而滑片恰好在滑动变阻器的中点上，此时滑动变阻器连入电路的电阻值为_______欧，乙同学所选用小灯正常发光时的电流为______安。
物理量实验序号 电压表示数 电流表示数 小灯亮暗程度
1 1.3V 0.16A 暗
2 2.5V 0.26A 正常发光
3 4.5V 0A 不发光 图14
(　 )
14．某同学在做“测定小灯泡功率”的实验中，连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。经检查所用器材均完好。
（1）你认为图13中与上述实验现象相符的电路图是________________。
（2）若按该同学所连接的电路进行实验，结果两表的示数如图14（已知电影电压为6V），则电流表的示数为____________A，电压表的示数为____________V；测得小灯泡的实际功率为_________W。
答案：
一、1．1000。2．60，1100。3．0.7kwh，2.88kwh，间歇。 4．8，4.8。5．132000，440，110，1.8，21384。6．⑴不看电视时切断电源；⑵研制无功耗电视机。7．①太阳能电池最大输出功率：40W ②使用灯泡为高效节能灯 ③电源电压是12V （连续阴雨时可工作3~5天； 环境温度在－20℃~ +70℃之间；连续照明时间为12小时） 说明：说出任意三条即可得3分
④光能（内能） 说明：光能、内能、光能和内能均正确。8．11124000，324000。9．0.1,2,0.1。10． (1)电流 (2) 电流越大，根据焦耳定律Q=I２Ｒt产生的热量就越多；（3）大功率的用电器交叉使用；根据用电器功率换较粗的输电线；做好电路的散热工作。11．⑴三脚插头；⑵18；⑶汽化；⑷吸附。12．变黑 温度高分子运动快 变小。13．180，60。14．50,1。
二、1~5DACCA 6~10BABBA 11~15CBDBC 16~20DDADD
三、1．答案：（1）略 （2）
电流表 电压表 判断结果
示数不为零 示数为零 B
示数为零 示数不为零 A
示数为零 示数为零 C
（3）0.36、1.368。2．⑴开关处错;⑵略;⑶0.2,0.5;⑷滑动变阻器的接入电阻为最小。3．开关左端接线柱与滑动变阻器的a接线柱相连;b(从左到右,从上到下依次为)0.4,1.68,0.5,3;小灯的亮度随功率的增大而变亮;通过小灯的电流随它两端电压的增大而增大，4．⑴略;⑵小灯开路;⑶2.2,右;⑷0.6。5．1；0.5；2；4。6．
是否合理 不合理之处 不合理产生的后果：，：
甲 否（不合理） 电压表量程太小 电压表无法指示小灯泡的额定电压（可能损坏电压表）
乙 否（不合理） 滑动变阻器阻值过小 小灯泡实际电压总是超过额定电压（可能损坏小灯泡)
7．（1）变小；变大；先变大后变小（2）10（3）0。8．在电压不变的情况下，电阻消耗的功率与这电阻的阻值成反比。9．略。10．(1)图略(2分) (2)①连线时开关是闭合的；②滑动变阻器接入电路中的阻值未调节到最大值处。(2分) (3)0．8(2分) (4)①测功率，测电阻两个实验的目的不同。 ②依据物理的原理不同(测功率用P=W，测电阻用欧姆定律R=号)。 ③测实际功率不必多次测量求平均值，测电阻需多次测量求平均值以减少误差。 注：只要答对一条即可得满分。其它回答合理的也可得满分。 (5)灯丝的阻值随温度升高而变化(增大)(2分)。其它合理猜想和分析也可得满分。11．(1)“50Ω0.5A'’；(2)电路连线如右图；(3)电流表的“一”接线柱与滑动变阻器的“D”接线柱连接；(4)0．32；1．92；(5)测小灯泡的电阻。12．⑴略；⑵1.4,0.34,1.292;⑶电流表示数。13．4.5；0.65；10；0.23。14．⑴B;⑵0.3,2.5,0.75。
