电功和电功率复习[上学期]

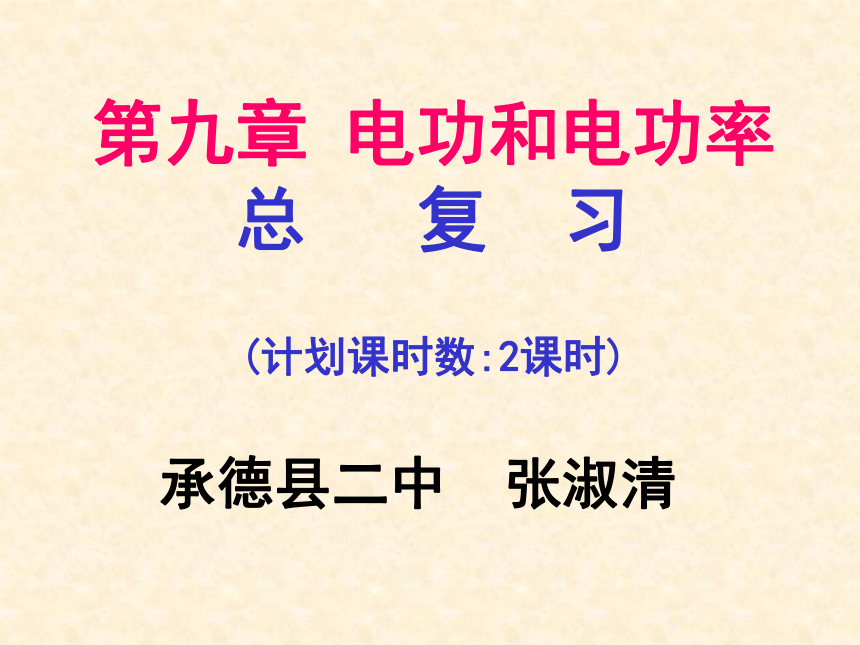

课件44张PPT。第九章 电功和电功率
总 复 习

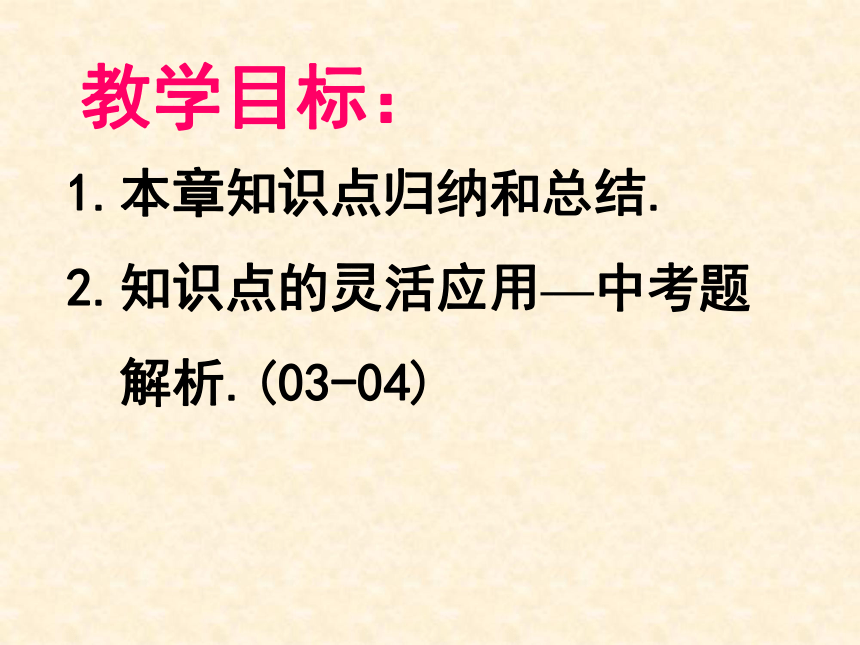

(计划课时数:2课时) 承德县二中 张淑清教学目标：1.本章知识点归纳和总结.
2.知识点的灵活应用—中考题

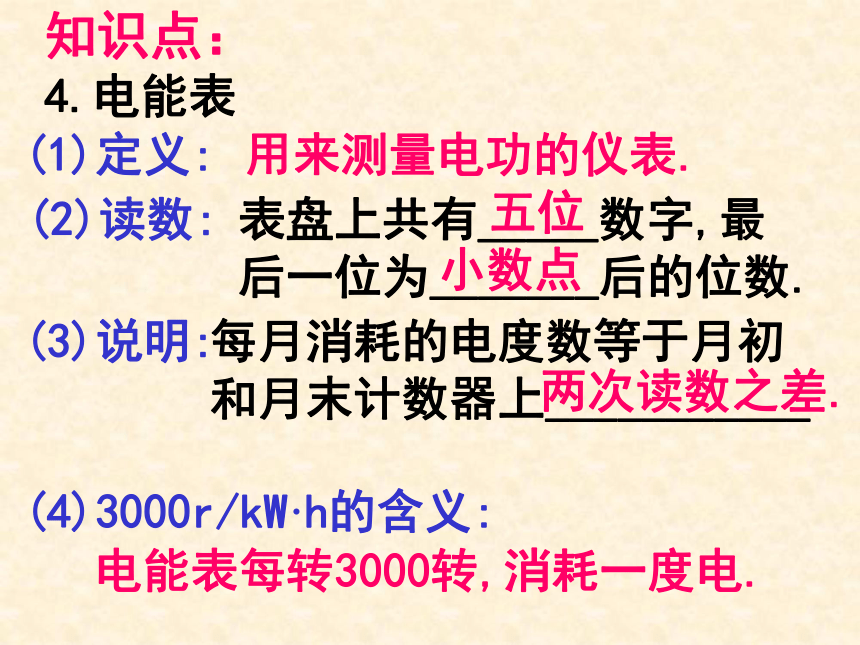

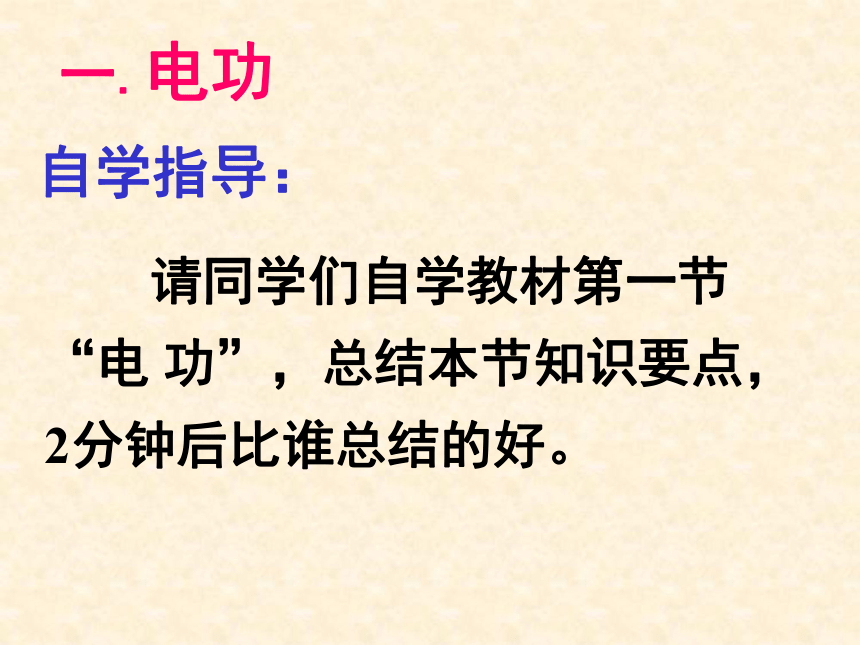

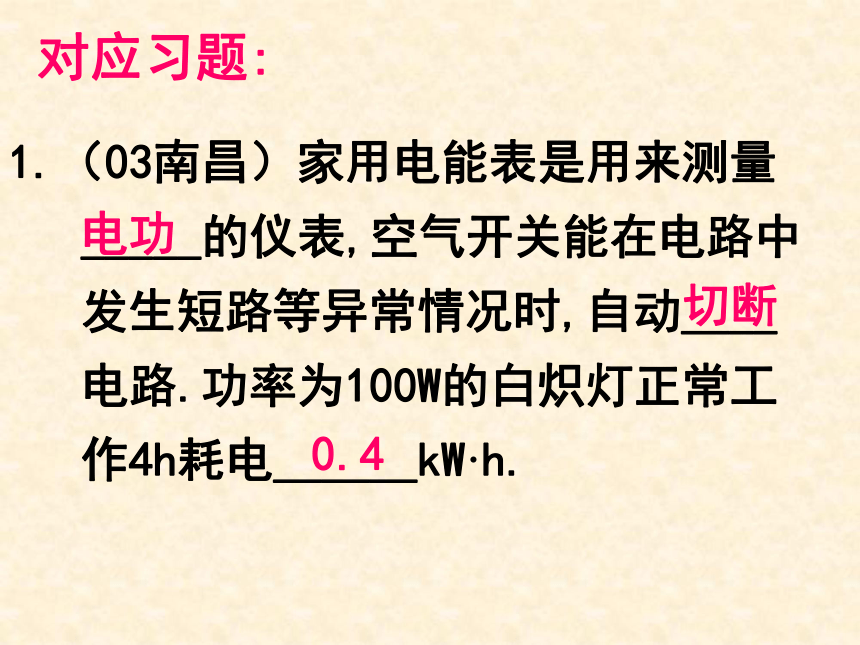

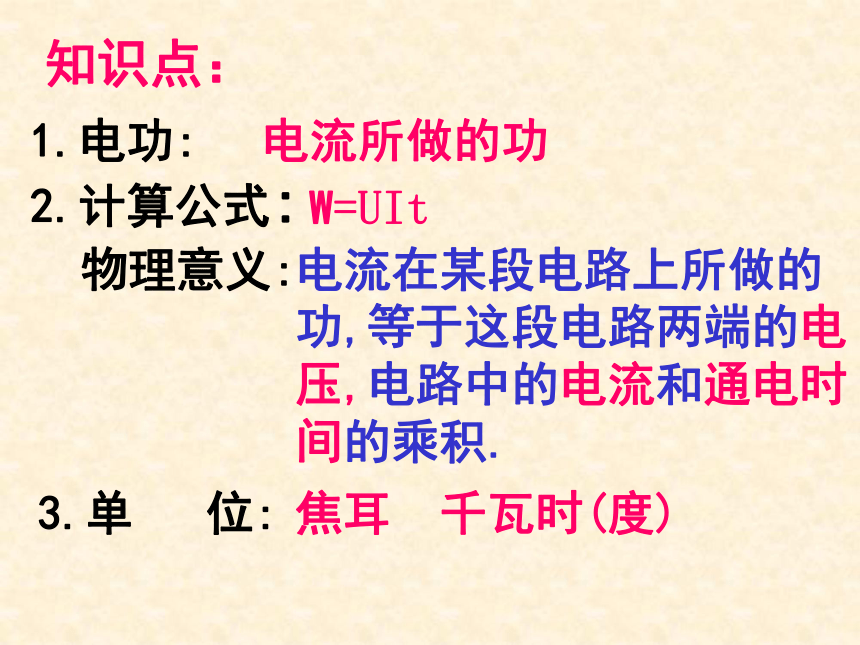

解析.(03-04)一.电功 请同学们自学教材第一节“电 功”，总结本节知识要点，2分钟后比谁总结的好。 自学指导：知识点：1.电功:2.计算公式:3.单 位:电流所做的功物理意义:W=UIt电流在某段电路上所做的功,等于这段电路两端的电压,电路中的电流和通电时 间的乘积.焦耳 千瓦时(度) 知识点：4.电能表(1)定义:(2)读数:用来测量电功的仪表.表盘上共有_____数字,最后一位为_______后的位数.(3)说明:每月消耗的电度数等于月初和月末计数器上___________(4)3000r/kW·h的含义:电能表每转3000转,消耗一度电. 小数点五位两次读数之差.对应习题:1.（03南昌）家用电能表是用来测量
_____的仪表,空气开关能在电路中
发生短路等异常情况时,自动＿__
电路.功率为100W的白炽灯正常工

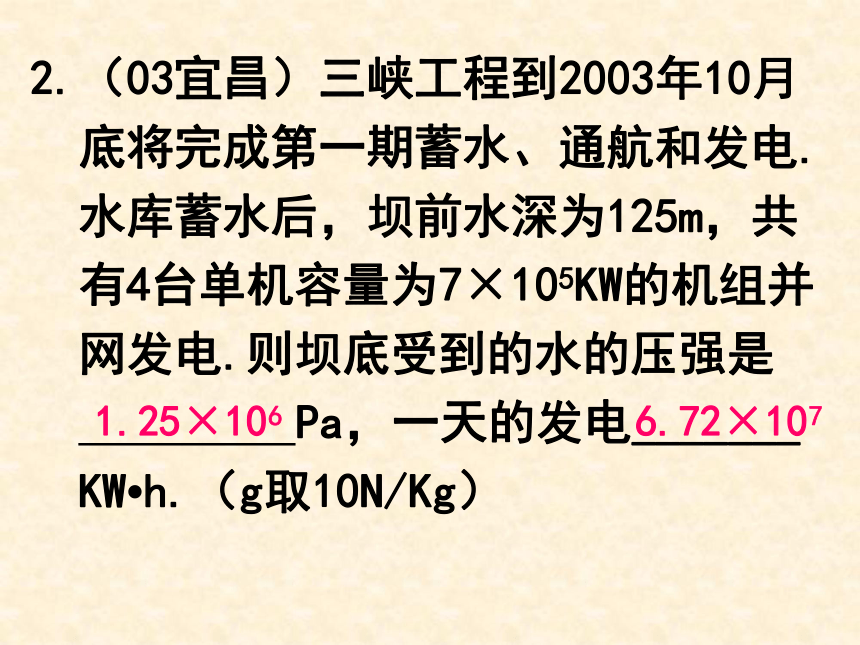

作4h耗电＿＿＿kW·h.电功切断0.42.（03宜昌）三峡工程到2003年10月
底将完成第一期蓄水、通航和发电.
水库蓄水后，坝前水深为125m，共
有4台单机容量为7×105KW的机组并
网发电.则坝底受到的水的压强是
Pa，一天的发电_______

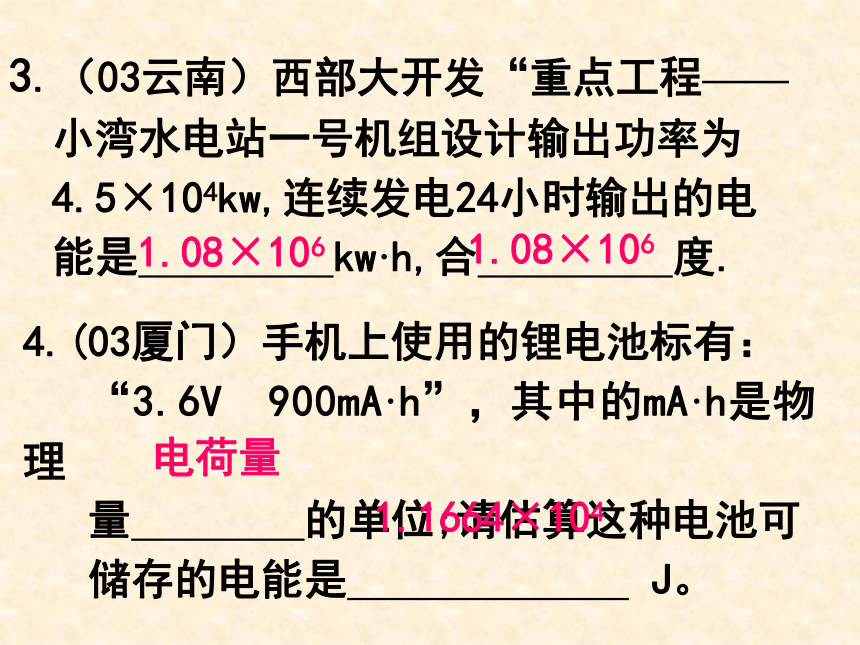

KW?h.（g取10N/Kg）1.25×1066.72×1073.（03云南）西部大开发“重点工程——
小湾水电站一号机组设计输出功率为
4.5×104kw,连续发电24小时输出的电
能是 kw·h,合 度. 4.(03厦门）手机上使用的锂电池标有：
“3.6V 900mA·h”，其中的mA·h是物理
量 的单位;请估算这种电池可

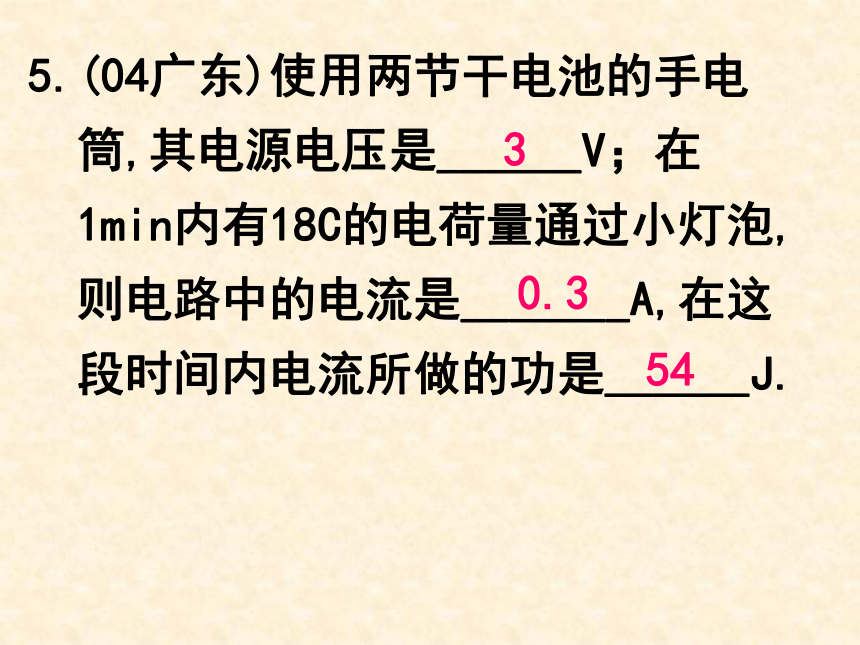

储存的电能是 J。 1.08×1061.08×106电荷量1.1664×104 5.(04广东)使用两节干电池的手电
筒,其电源电压是______V；在
1min内有18C的电荷量通过小灯泡,
则电路中的电流是_______A,在这
段时间内电流所做的功是______J.

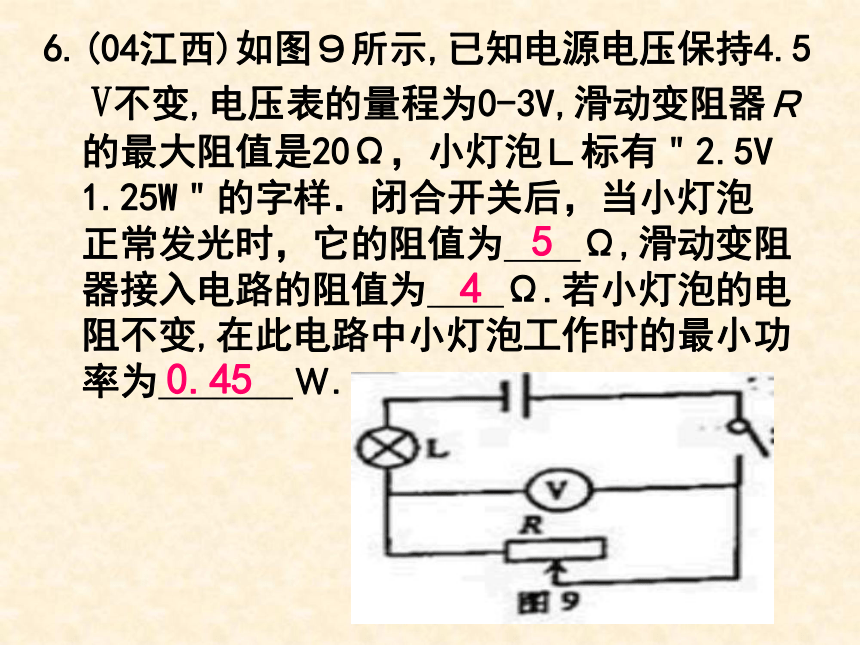

30.3546.(04江西)如图９所示,已知电源电压保持4.5
V不变,电压表的量程为0-3V,滑动变阻器Ｒ
的最大阻值是20Ω，小灯泡Ｌ标有＂2.5V
1.25W＂的字样．闭合开关后，当小灯泡
正常发光时，它的阻值为　　Ω,滑动变阻
器接入电路的阻值为　　Ω.若小灯泡的电
阻不变,在此电路中小灯泡工作时的最小功

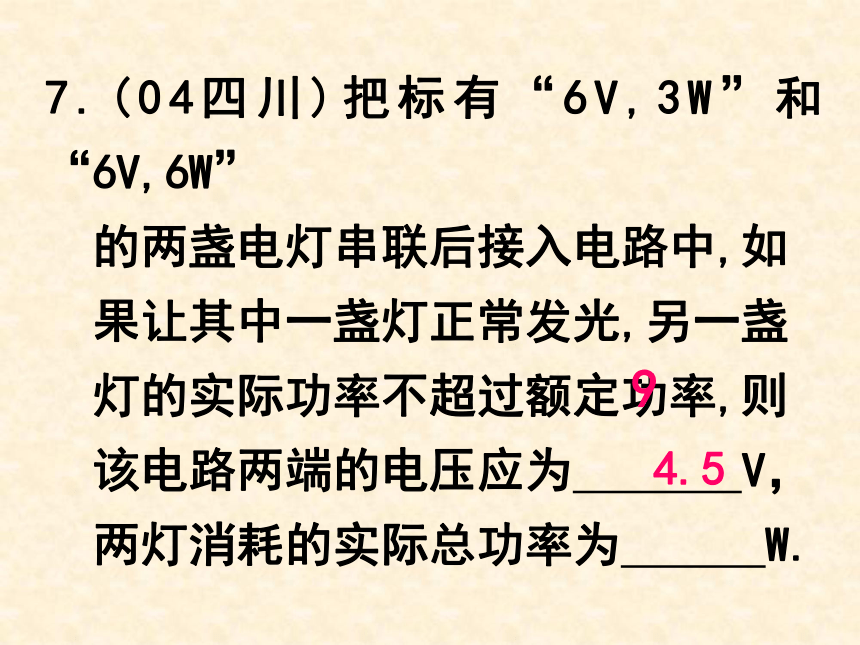

率为　　 Ｗ.540.457.(04四川)把标有“6V,3W”和“6V,6W”
的两盏电灯串联后接入电路中,如
果让其中一盏灯正常发光,另一盏
灯的实际功率不超过额定功率,则
该电路两端的电压应为 V，

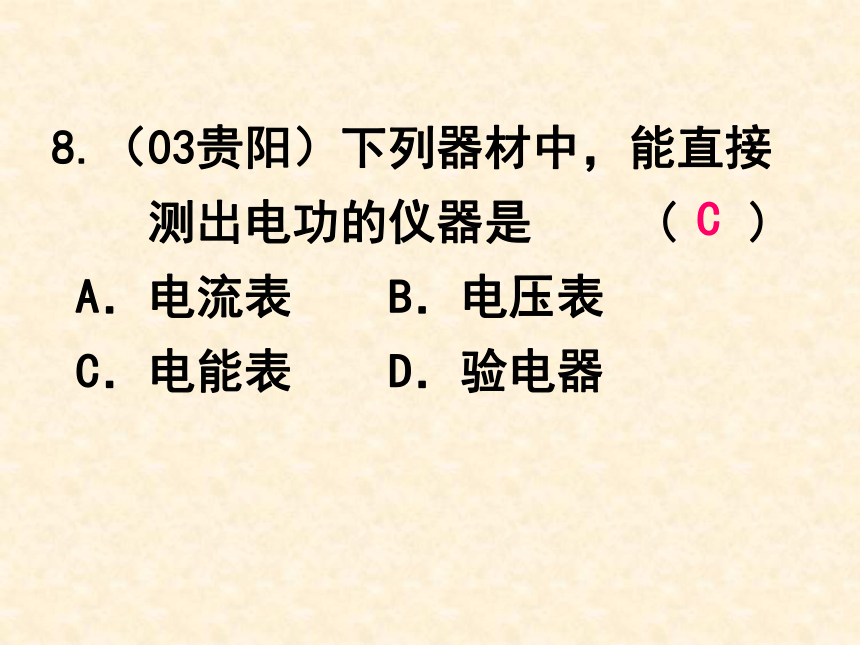

两灯消耗的实际总功率为 W.94.58.（03贵阳）下列器材中，能直接
测出电功的仪器是 ( )
A．电流表 B．电压表
C．电能表 D．验电器 C9.（03黑龙江）对于图2中的各种数据,
说法不正确的是 ( )A.每消耗lkWh的电能,电
能表的转盘转3000转.
B.额定电压为220V，
额定电流为10A. C.同时使用的用电器总功率不能超过
2200W.
D.电能表读数的单位是kwh.B二.电功率 请同学们自学教材第2--3节“电功率及测定”，总结本节知识要点，4分钟后比谁总结的好。 自学指导：知识点：1.引入:2.概念:3.公式:4.单位:为了表示电流做功的快慢电流在单位时间内所做的功瓦特(W) 或 千瓦(KW)或P＝uI(一).电功率电功率等于电压与电流的乘积(二).额定功率知识点：1.额定电压:2.额定功率:3.某用电器标有“220v 40w”,含义是:用电器正常工作时的电压用电器在电压额定电压
下的功率220v:40 w:表示此用电器的额定功率.表示此用电器的额定电压.(三).小灯泡功率的测定1.原 理:2.电路图:3.结 论:P＝UI当 U实＜U额时, P实＝P额P实＞P额P实＜P额当 U实＝U额时,当 U实＞U额时,对应习题:1.（03广西）螺丝口灯座的螺旋套
只准接在_____线上。分别标有
“220V 40W”,“220V 60W”字样
的电灯Ll和L2串联在家庭电路上，
两灯工作时的总功率为____ W，
　　　　 灯比较亮些。一.填空题24“220V 40W”零2（03贵阳）甲、乙两个用电器并
联接在电路中，它们的电阻之
比为R甲:R乙=1:3，则通过它
们的电流之比I甲:I乙=_______，
它们的电功率之比P甲:P乙=____.3:13:13（03苏州）标有“2.5V 0.3A”
字样小灯泡的额定功率是_____
W;当把它接人电压为2V的电路
中时,通过它的电流是0.25A，
则小灯泡的实际功率是____W.
0.750.54.（03无锡）某手电筒中的小
灯泡正常发光时，10s内有3C
的电荷量通过灯丝，小灯泡
的额定电流为______A。在这
过程中，若电流一共做了9J
的功，则小灯泡的额定电压
为_______V。0.335（03泰州）随着生活水平的不断提高，小明同学家准备重新装修。他家原来所用电能表的规格是“220V 10A”，原有250W电冰箱一台、800W电饭锅一只、200W洗衣机一台，其余照明灯和电视机的功率总计约有180W，这些用电器在电路上是相互 联的，若它们同时正常工作，通过电能表的实际电流是 A；现在准备再增加2000W的空调两台，以及功率为400W的装饰灯组，于是，这次重新装修时，除了更换室内所有导线和熔断丝（保险丝）外，还必须更换的主要电路元件是 。并6.5电能表6.（03云南）如图3所示是简化了的电冰
箱的电路图，M是压缩机用的电动机，
L是电冰箱内的照明灯泡，电路中M和L
是 联(图3)（填“串”或“并”）电
冰箱开门时L接通,就是闭合开关 ；
可以估计M的额定功率 L
的额定功率
（填“>”“<”或“=”）并S1>1.（03常德）有一灯泡铭牌如图所示,根据图
中所给信息判断下列说法中正确的 ( )
A.只有在220V的电压下工作时灯泡的功率才
是25W；
B.灯泡工作时的功率一定是25W；
C.只要电压高于220V,灯泡
一定会烧坏；
D.只要电压低于220V,灯泡
一定不能工作；二.选择A2.（03南昌）两个灯泡,其中L1上标有
“6V 3W”,L2上没有标记,但测得它的
电阻是4Ω,把它们串联在某一电路时, 两灯均能正常发光,则这个电路两端的电压和灯L2的电功率分别是 ( )
A．8V 1W B．2V 1W
C．6V 4W D．8V 4WA3.（03常州）一照明灯泡规格是
“220V 40W”在灯泡两端加上110V
电压,则该灯泡的实际功率为( )
A 10W B 20W
C 30W D 40W A4.（03厦门）将“12V 16W”的灯泡L1和
“12V 4W”的灯泡L2串联后接在电压是
12V的电路中,则 ( )
A. L1和L2均正常发光
B. L1比L2亮
C. L1比L2暗
D. L1和L2一样亮C5.（03厦门）有一种亮度可调的简易
台灯,灯泡与一个可变电阻串联,改
变可变电阻的阻值可调节灯泡的亮
度,调节可变电阻时改变了（设灯
丝电阻不随温度变化） ( )
电源电压
灯泡两端的电压
C.灯丝电阻
D.灯泡的额定功率B 6（03辽宁）某同学在做电学实验时,连成的电路如图8所示,已知他所使用的电流表量程为0～0.6A,电压表量程为0～3V,滑动变阻器的最大阻值为50Ω,定值电阻R为10Ω,电源电压为6V且保持不变.S闭合后,在实验操作正确的情况下，下列说法正确的是 ( )
A.电流表的最大示数是0.6A
B.电压表的最小示数是1V
C.滑动变阻器消耗的最小
电功率为0W
D.电阻R消耗的最大
电功率为0.9W图8B D7（03苏州）额定电压相同的甲、乙两只白
炽灯,串联后接人某电路,甲灯比乙灯
亮.则下列说法中正确的是 ( )
A.甲灯的额定功率和实际功率都比乙灯大
B.甲灯的额定功率大,实际功率小
C.甲灯的额定功率和实际功率都比乙灯小
D.甲灯的额定功率小,实际功率大D8.(04吉林)在图5所示电路中,当滑片
P向右滑动时 （ ）
A.电压表示数增大,灯泡变暗
B.电压表示数增大,灯泡变亮
C.电压表示数减小,灯泡变暗
D.电流表示数增大,灯泡变亮 图5
?A9.(04南通)电动机工作时两端电压
为U,电流为I,电动机线圈的电阻 为R,则该电动机工作时输出的最大机械功率为 ( )
A.UI B.I2R
C.UI＋I2R D.UI-I2RD10.(04宜昌)标有“12V6W”的灯泡接入
电路中,若通过灯泡的电流为0.3A,
则灯泡的实际功率 ( )
A．等于6W B．大于6W
C．小于6W D．无法判断C11.(04大连)测量小灯泡电功率的
实验电路中，如果把电流表和
电压表的位置调换，则 ( )
A.烧坏电流表
B.烧坏电压表.
C.烧坏小灯泡
D.小灯泡不亮D12.(04哈尔滨)将一个标有“20V 10W”的
灯泡与一个最大阻值为40Ω的滑动变
阻器串联，接在20V的电源上，闭合
开关移动滑片的过程中，灯泡功率的
变化范围是（ ）
A、0W--10W B、2.5W--10W
C、5W--10W D、10W--20WB13.(04长春)三盏电灯甲、乙、丙分别标
准有“220V 40W”、“110V 40W”和“36V
40W”字样，当它们都在其额定电压下
工作时，则 （ ）
　A．甲较亮 　　B．乙较亮 　
　C．丙较亮 　　D．一样亮
D三.焦耳定律自学指导： 请同学们自学教材第5节“焦耳定律”，总结本节知识要点，2分钟后比谁总结的好。 知识点：(一).实验分析1.当I、t一定时,___越大,产生的热量越多;2.当R、t一定时,___越大,产生的热量越多;3.当R、I一定时,___越大,产生的热量越多.RIt知识点：(二).焦耳定律1.内容:电流通过导体产生的热量跟电流的
　　　　成　　，跟导体的　　　
成　　　，跟通电时间成　　　.2.公式:Q=I2Rt二次方正比正比正比电阻3.说明:当Q=W时,电流通过导体产生的热量可通过电功的公式计算.4.电热的作用:对应习题:一.填空1（03贵阳）一台额定功率为800W的
家用微波炉,在额定电压下使用时,
2min内产生的热量是　　 J．
9.6×1042.（03吉林）有甲、乙两只电炉,已知电
炉电阻R甲＞R乙.现将两只电炉分别接入
电源电压为220V的电路中,在相同的时
间内,通过两电炉电阻丝的电流为
I甲＿＿＿I乙，两电炉电阻丝放出的
热量Q甲＿＿Q乙.（填“＜、＞、＝”）
＜ ＜ 3.（03云南）将两只分别标有“PZ220
—40”和“PZ220—60”的电灯并联在
电路中，正常工作时通两灯的电流
比为 ，两灯在相同时间内产生
的热量之比为 。
2:32:34.(04东城)下列不属于电热器的是（ ）
A、热机 B、电熨斗
C、电烤炉 D、电暖气A5.（03甘肃）将一台“220V、IOOW”的电
风扇、一个“220V、IOOW”的充电器、
一把“220V、IOOW”的电烙铁分别接到
220V的电源上,在相同的时间内,电流通
过它们产生的热量最多的是 ( )
A．电烙铁 B．充电器
C．电风扇 D．一样多A
