第27課 电功、电功率复习課[下学期]

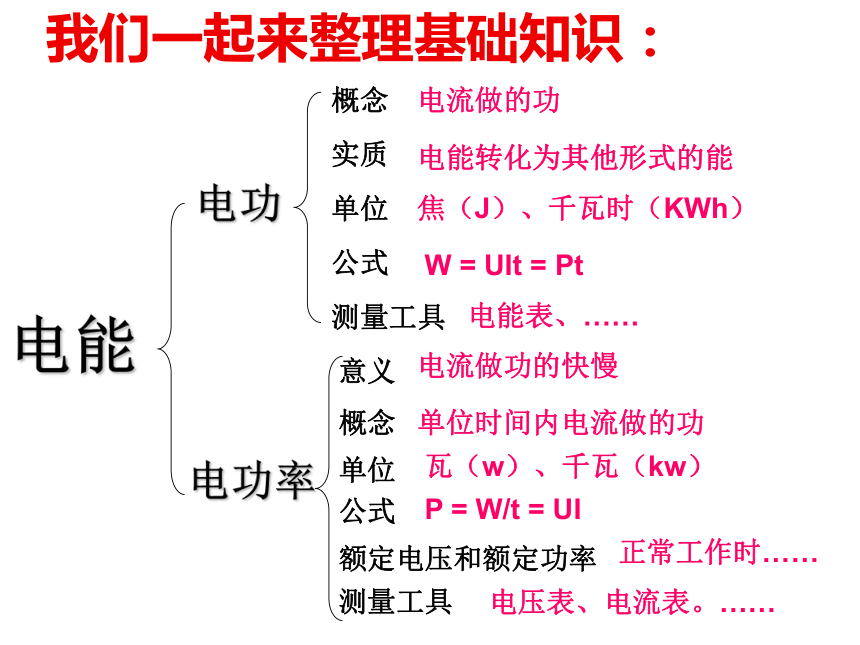

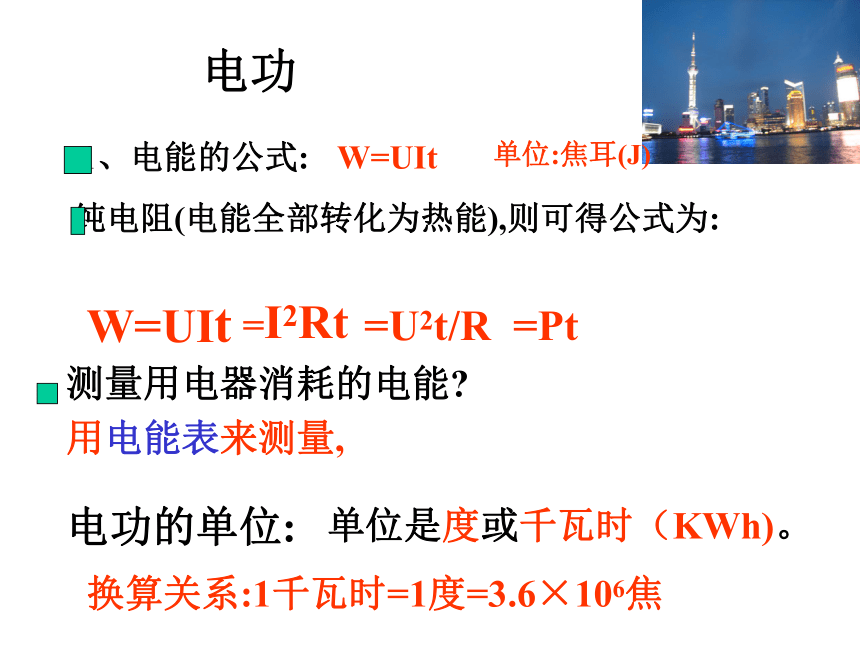

课件43张PPT。电能的利用复习我们一起来整理基础知识：电能电功概念单位公式电功率概念公式意义单位实质测量工具测量工具额定电压和额定功率W = UIt = Pt电能转化为其他形式的能焦（J）、千瓦时（KWh）电流做的功电能表、……电流做功的快慢单位时间内电流做的功瓦（w）、千瓦（kw）P = W/t = UI 电压表、电流表。……正常工作时……电功1、电能的公式:W=UIt纯电阻(电能全部转化为热能),则可得公式为:
W=UIt=I2Rt=U2t/R=Pt测量用电器消耗的电能?

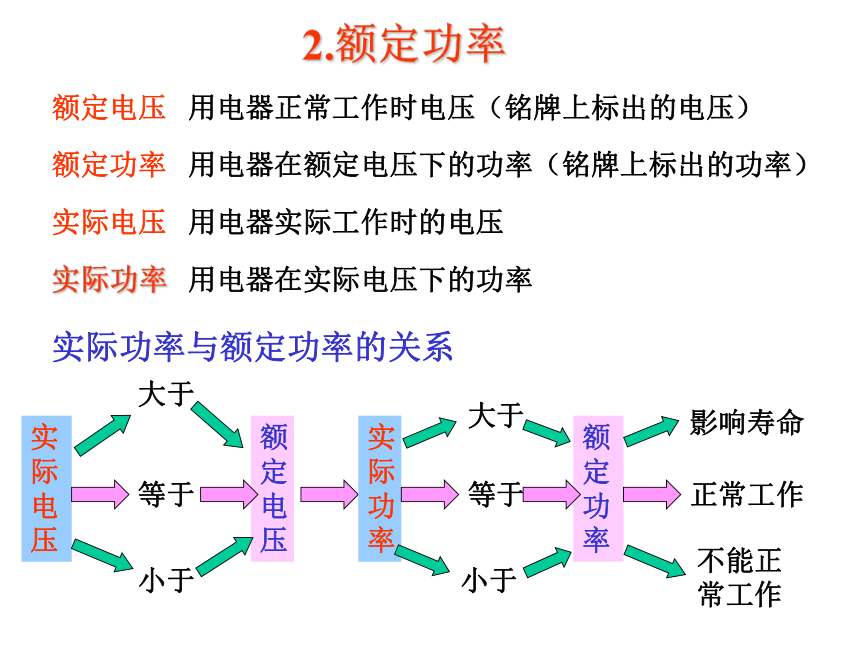

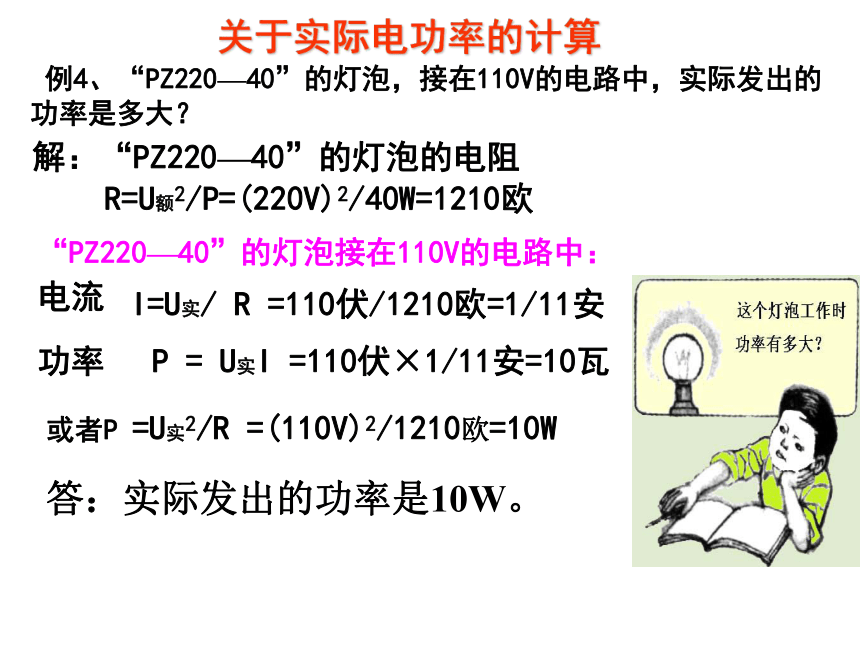

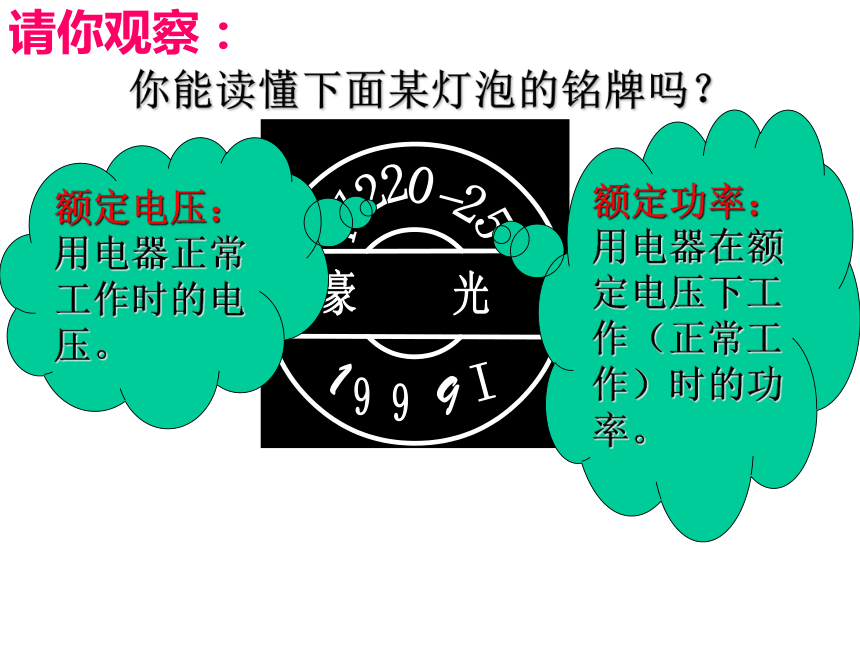

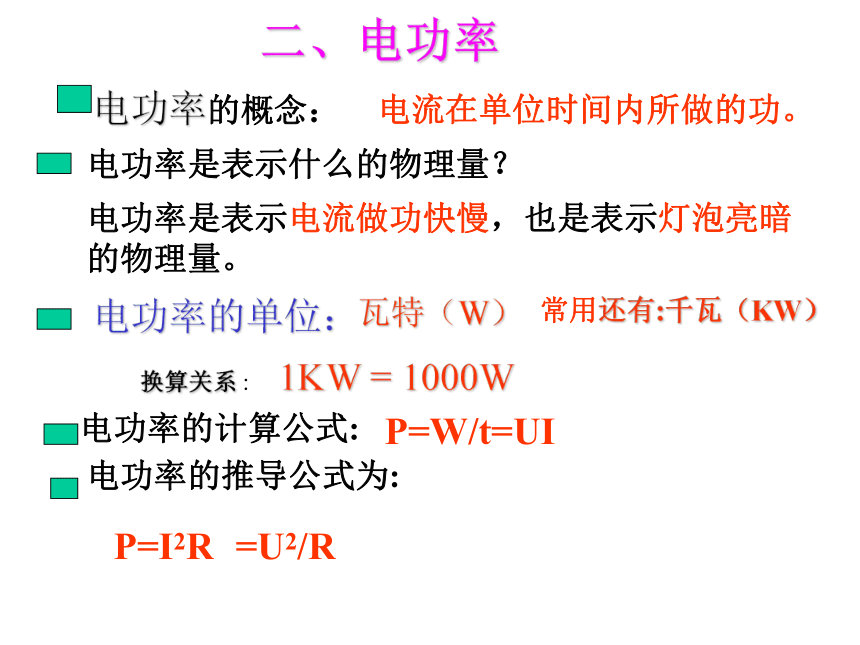

电功的单位:用电能表来测量,单位是度或千瓦时（KWh)。换算关系:1千瓦时=1度=3.6×106焦单位:焦耳(J)二、电功率 电功率的概念： 电功率的单位：电流在单位时间内所做的功。电功率是表示什么的物理量？电功率是表示电流做功快慢，也是表示灯泡亮暗的物理量。瓦特（W）常用还有:千瓦（KW）换算关系 : 1KW = 1000W电功率的计算公式:P=W/t=UI电功率的推导公式为:P=I2R=U2/R2.额定功率额定功率用电器正常工作时电压（铭牌上标出的电压）用电器在额定电压下的功率（铭牌上标出的功率）实际电压用电器实际工作时的电压实际功率用电器在实际电压下的功率实际功率与额定功率的关系实际电压大于等于小于额定电压实际功率大于等于小于额定功率影响寿命正常工作不能正常工作额定电压你能读懂下面某灯泡的铭牌吗？额定电压：用电器正常工作时的电压。额定功率：用电器在额定电压下工作（正常工作）时的功率。请你观察：关于实际电功率的计算 例4、“PZ220—40”的灯泡，接在110V的电路中，实际发出的功率是多大？“PZ220—40”的灯泡接在110V的电路中：电流功率 R=U额2/P=(220V)2/40W=1210欧解：“PZ220—40”的灯泡的电阻或者P =U实2/R =(110V)2/1210欧=10WI=U实/ R =110伏/1210欧=1/11安 P = U实I =110伏×1/11安=10瓦
答：实际发出的功率是10W。

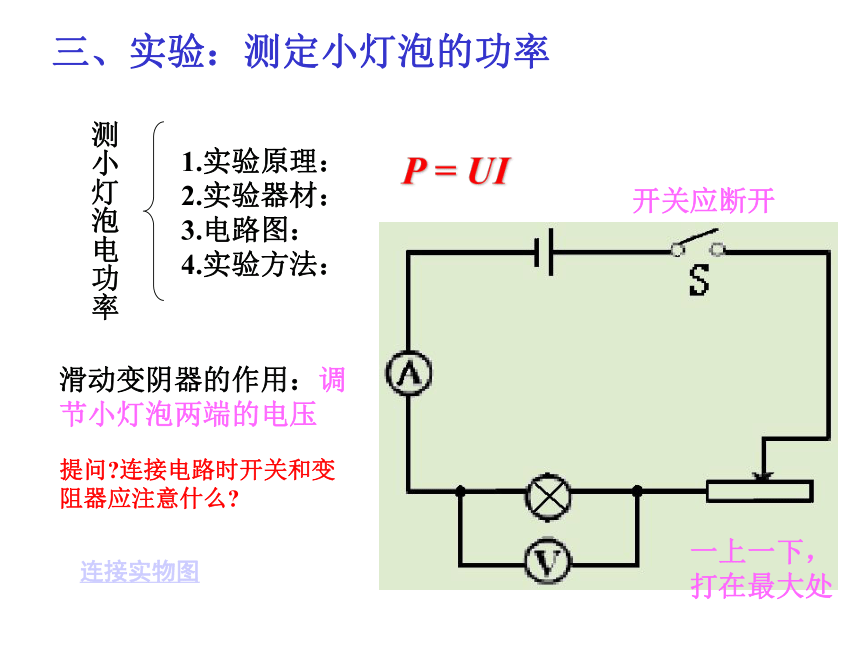

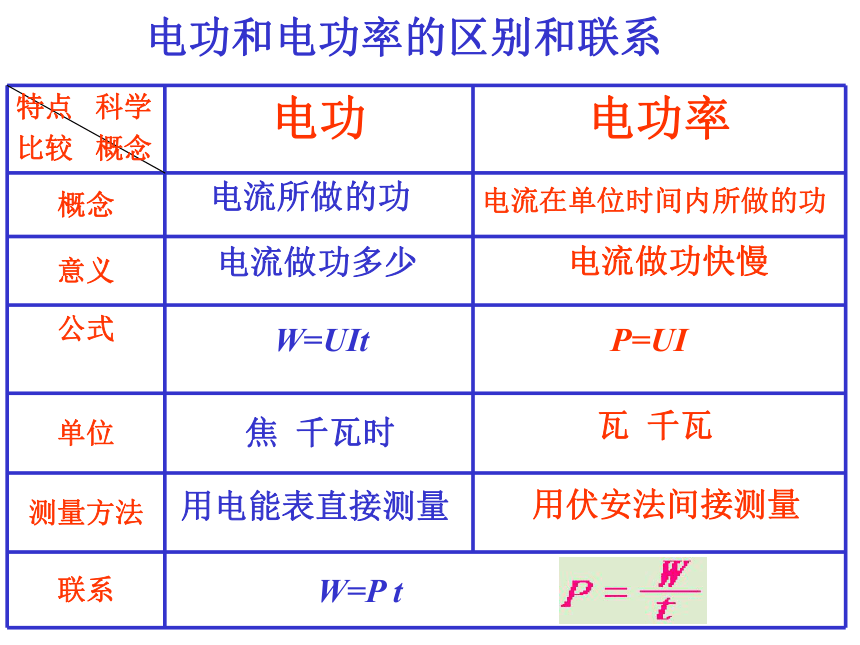

电流在单位时间内所做的功电流做功多少电流做功快慢W=UItP=UI焦 千瓦时瓦 千瓦用电能表直接测量用伏安法间接测量W=P t电流所做的功电功和电功率的区别和联系测小灯泡电功率1.实验原理：
2.实验器材：
3.电路图：

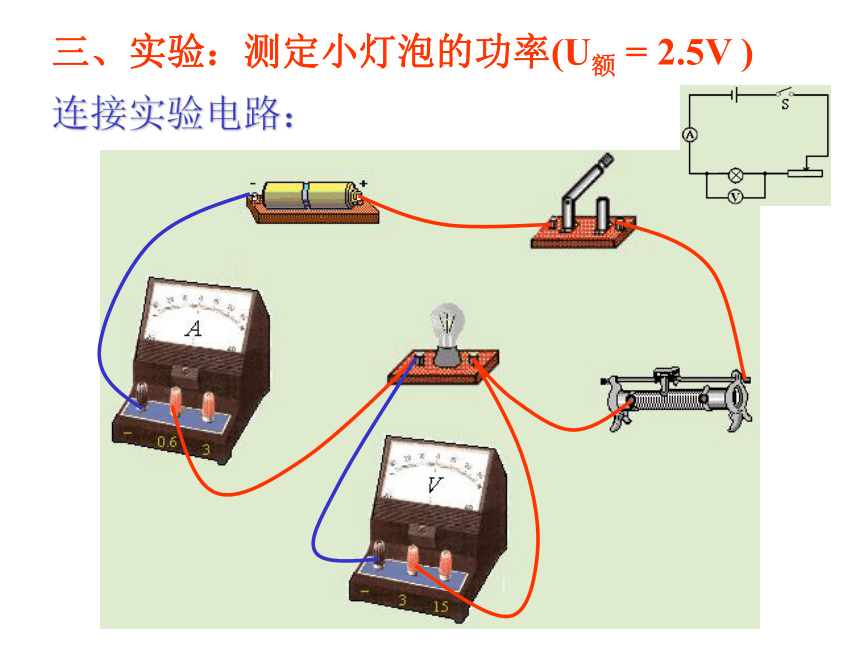

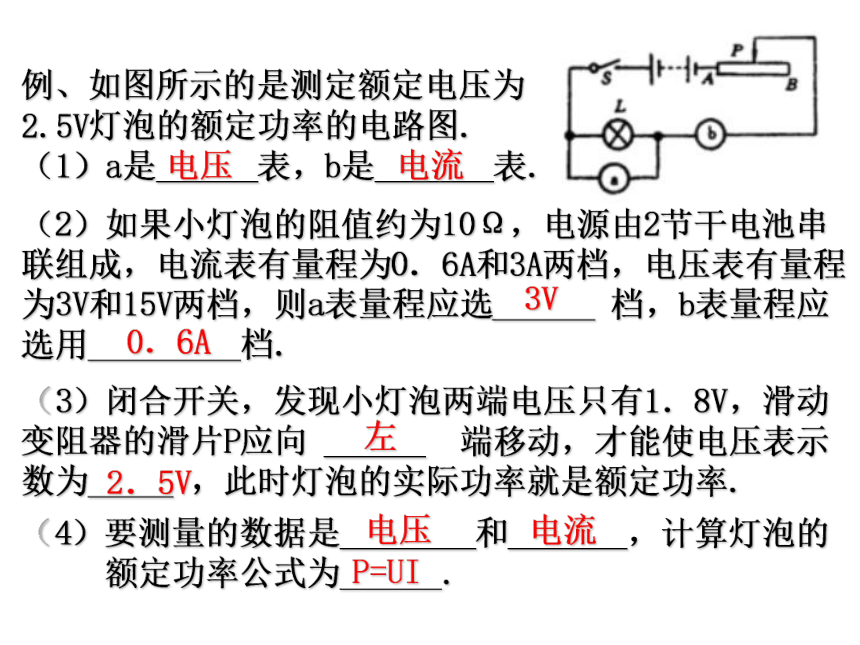

4.实验方法：三、实验：测定小灯泡的功率P = UI滑动变阴器的作用：调节小灯泡两端的电压开关应断开一上一下，打在最大处提问?连接电路时开关和变阻器应注意什么?连接实物图三、实验：测定小灯泡的功率(U额 = 2.5V )连接实验电路：例、如图所示的是测定额定电压为
2.5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ ，此时灯泡的实际功率就是额定功率.
（4）要测量的数据是________和_______，计算灯泡的
额定功率公式为______. 电压电流3V0．6A左2．5V电压电流P=UI例．如图所示是小明同学用伏安法测小灯泡电功率的实验电路图，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为6伏时，小灯泡正常发光，此时电流表示数为0.5安，求：
（1）小灯泡正常发光时的电阻。
（2）小灯泡正常发光时消耗的电功率。（3）小灯泡正常工作1分钟所消耗的电能。基础过关 1、用电器标有“220V 60W”的字样，“220V”是它的__________；“60W”是它的___________。这个用电器正常工作时通过它的电流强度是_____A，用电器的电阻是____Ω。
2、一间教室里有4盏60W的电灯，同学们注意节约用电，做到人走灯熄，这样平均每天能少开半小时，则一个月（30天）可以节约______千瓦时的电。
3、1度电可使某台电视机在额定电压下正常工作10小时，由此可知该电视机的额定功率是____瓦。
4、下列器材中能直接测出电功的是（ ）
A、电流表 B、电压表 C、电能表 D、验电器额定电压额定功率0.728073.6100C5、为了比较标有“2．5V”和“3．8V”小灯泡的额定功率大小，小明利用实验室器材进行了如下实验： (1)先连接电路(如图所示)，测定“2．5V”小灯泡的电功率，并记录结果如表一。然后小明从电路中取下 “2．5V”小灯泡，换上“3．8V”小灯泡，并改用电压表 “0-15V”量程进行实验。闭合开关后，调节滑动变阻器，他发现电压表示数始终无法达到3．8V。其原因是：________。
(2)补充实验条件后，小明继续实验并记录结果如表二。比较表一和表二数据，可知正常发光时，哪只灯泡的电功率大? 。能力提高 1、1台电冰箱标有“220V 110W”，每天压缩机运转时间累计10小时，在1个月（30天）内，电流对它做功（ ）
A、33千瓦时 B、33000焦耳
C、33000度 D、1188度
2、手机、数码相机等常用充电电池作为电源。某手机电池铭牌上印有“3.6V 750mAh”字样。则该手机充电后储存的电能是________焦。
3、灯泡的亮暗是由__________的大小决定的，若加在它两端的电压小于额定电压，灯泡就不能正常发光，它的______功率也就__________（填“不等于”或“等于”）它的额定功率。A9720实际功率实际不等于学会应用 小明家电能表的几个重要参数如图所示,家中铺设电路所用的电线允许通过的最大电流为15A,家中已有用电器的总功率为2200W,最近又准备购买一台电热水器,性能指标如下表所示.220v 5(20)A220v
5(20)A(1)如果安装了这台电热水器,家中所有用电器同时工作时的最大电流将达到　　　A,家中电路所用的电线　　　　承受(选填“能”或“不能”).19.1不能（３）通过对以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？ 可以换家中电线或另接导线给电热水器（2）小明家电能表可以接在最大功率为多大的电路上？如果家里所有电器同时工作是否会超过电能表的负荷？解：P=UI=220V×20A=4400瓦
∵4400瓦＞2200瓦+2000瓦=4200瓦
∴不超过电能表的负荷例1、标有“220 V,100W”的灯泡其电阻为多少？如果把它接在100伏的电路中，它的实际功率为多少？电灯发光是否正常？例2、标有“220 V,100W”的灯泡其电阻为多少？如果把它接在380伏的电路中，它的实际功率为多少？电灯发光是否正常？484Ω21W不正常484Ω298.3W不正常一、是非题
1、一灯泡标有“220V，25W”的字样，当该灯正常发光时，通过它的电流约等于0.18安。 ( )
2、甲灯标有“220V，100w”的字样，乙灯标有“36V，100W”的字样，当两灯正常发光时亮度一样。 ( )×√3、任何灯泡只要它们的额定功率相同，将它们并联在一定电压下，则单位时间内消耗的电能是一样的。 ( )4、在相等时间内，电流通过哪盏灯所做的功少，哪盏灯就暗。 ( )
5、额定功率大的用电器，电流做的功一定多。 （ ）╳√╳6、电灯的灯丝较粗，它的额定功率较大。 ( )
7、单位时间内流过用电器的电量越多，电功率就越大。 ( )二、填充题1、____叫电功率。它可以用公式____来计算，它是反映____的物理量。在国际单位制中它的单位是____.
√╳电流在单位时间内所做的功P=W/t电流做功快慢瓦特2.某用电器标有“ 220V,800W”字样，其中“ 220V”表示____，“880W”表示____。
3.一只小灯泡正常工作电流为0.5A，接在3V电压上，正常发光，这只小灯泡的功率为____，0.5A是该灯的____电流。
4.一台电焊机工作半小时消耗了1.5kWh的电能，这台电焊机的电功率为____W.额定电压额定功率1.5W额定30005、白炽灯上标有“220V，40W”字样，220伏表示灯泡____发光时的电压，叫做____电压，40瓦表示灯泡在____时的电功率，叫做____功率。6、灯泡的亮暗是由____的大小决定的，若加在它两端的电压不等于额定电压，灯泡就不能正常发光，它的____功率也就不等于它的额定功率。
正常额定正常工作额定电功率实际7、如图所示，两只电阻R1、R2阻值相等，分别串联和并联接在相同的电压下，则在此两种情况下，在相同时间里电流分别通过串联电路和并联电路中的总电阻所消耗的电功率之比是____。P串：P并=U2/2R:U2/1/2R1：48、有三只不同规格的灯泡分别标有“220V，40W”、“110V，40W”、“36V，40W”的字样，各自在额定电压下工作，通过____规格灯泡中的电流强度最大，在相同时间内三只灯泡所消耗的电能应该是____。36V，40W相等9、一只“220V，1000W”的电炉接在电压是220伏的电路上，通过电炉中的电流强度是____安，l时内电流所做的功为____焦。10、某家庭中有“220V，40W”灯三盏、“220V，500W”洗衣机一台和“220V，50W”电视机一台和“220V，1000W”空调器一只，全部用电器正常工作时，电路中的总电阻是____欧，总电流是____安，正常工作2时消耗的电能为____焦。4.5453.6×10628.987.594.824×10612、某一用电器标有“12V，12W”的字样，把它跟另一电阻R串联后接在18伏的电源上，该用电器恰好正常工作，则电阻R上消耗的电功率是____。13、将标有“220V，750W”的微波炉接在电压为220伏的电路上，正常工作时，通过它的电流是____安，它的电阻是____欧，1小时内通过该电阻的电量是____库，这个微波炉2分消耗的电能是____ 焦。6W3.464.5312272.739000014、如图l所示电路，两个相同的电阻R1、R2并联后，接在某一电源电压不变的两端，在电键SA断开和闭合两种情况下，R1上消耗的电功率之比是____。1：115、一电热加热器的铭牌上标有“220V，1600W”的字样，那么铭牌上的220V指的是____，1600W指的是____。在正常工作时，通过这个加热器的电流为____安，它的电阻为____欧，2小时消耗的电能是____焦。若把这个用电器接在110伏的电源上使用，这个电加热器的实际功率为____瓦。额定电压额定功率7.2730.251.152×10740016、如图3所示电路，电源电压为6伏，R1=6欧，R2=3欧，R3=4欧。(1)当电键SA打开，电键SA1拨到b位置时，R1中的电流强度为多少安。
( 2)当电键SA闭合，电键SAl拨到a位置时，R1中的电流强度为多少安，R2上消耗的电功率为多少瓦，在10秒内R2上消耗的电能为多少焦。0.6A1A12W120J三、选择题1、“25瓦、16欧”的高音扬声器正常工作时，扬声器两端的电压是 ( ) A. 10伏； B. 16伏；
C. 20伏； D. 25伏。2、将一只标有“220V，100W”电灯泡接在110伏的电压下，那么它的实际功率为 （ ） A. 100瓦； B. 50瓦； C.25瓦； D. 200瓦。DC3、如图4所示电路，若电阻R的阻值和电表读数为已知，则可以计算出灯泡的电功率，但其中一个电路条件不够，这个电路是 ( )D四、计算题1、某家有标有“PZ220－40”字样的灯泡3只，标有“PZ220-25”字样的灯泡 2只，“220V 150W”的电冰箱1台.如果这些用电器同时使用，电路的总功率是多少瓦？若每天平均用电4h。则每月(按30天计算)消耗的电能是多少kWh？320W38.4KWh2、平均起来，一次雷电的电流强度约为2万安，电压约10亿伏，放电时间约为0.001秒。问平均一次雷击的电功率约为多少千瓦？电流所做功为多少焦？2×1010KW3、阻值为24欧的用电器额定功率为6瓦，要使它接在20伏的电源两端能正常工作，电路中应串联一只阻值为多大的电阻器？在1小时内这个电阻消耗了多少电能？4、某同学自制了一把电烙铁，使电烙铁接入220伏电源时，正常工作每秒消耗484焦的电能，求该电烙铁正常工作时电热丝的电阻。四、实验题在测定额定电压为2.5伏的小灯泡额定功率实验中：
1.为了测定小灯泡的额定功率，实验中需要的器材除电源、灯泡、导线外，还要____、____和____。
2.本实验至少要采用____节新干电池____联起来使用。
3.若小灯泡的功率小于1瓦，电流表应选用____量程，电压表应选用____量程。4.如图1所示，按实物所放位置，要求变阻器的滑片向右移动时，小灯泡变暗，请尽可能按实物位置在方框内画出实验电路图，并把图中实物图连接好。在测定额定电压为2.5伏的小灯泡额定功率实验中：
1.为了测定小灯泡的额定功率，实验中需要的器材除电源、灯泡、导线外，还要 ____、 ____和 ____ 。
2.本实验至少要采用____ 节新干电池____ 联起来使用。
3.若小灯泡的功率小于1瓦，电流表应选用____ 量程，电压表应选用____ 量程。
4.如图1所示，按实物所放位置，要求变阻器的滑片向右移动时，小灯泡变暗，请尽可能按实物位置在方框内画出实验电路图，并把图中实物图连接好。电压表电流表滑动变阻器2串0—0.6A0—3V5.若实验中电流表、电压表的示数如图2所示，则I=____；U=____；小灯泡的功率是____瓦。0.1A1.20V0.122、图4所示的是测定小灯泡额定功率的实验：VA-++-(l)在图中标出电流表和电压表的符号及正、负接线柱；
(2)按电路图用笔划线代替导线连接实物图；
(3)接好线路后，电键SA闭合前滑动变阻器的滑片应置于____端；
(4)闭合电键SA后，当滑片移到某一位置时，电压表的示数为2.5伏，小灯正常发光，此时电流表的示数为0.2安，请用铅笔画箭头代替电表的指针，在图中标出上述电压值与电流值。
(5)小灯的额定功率是____瓦，如果通电3分，小灯消耗的电能是__A0.590J
