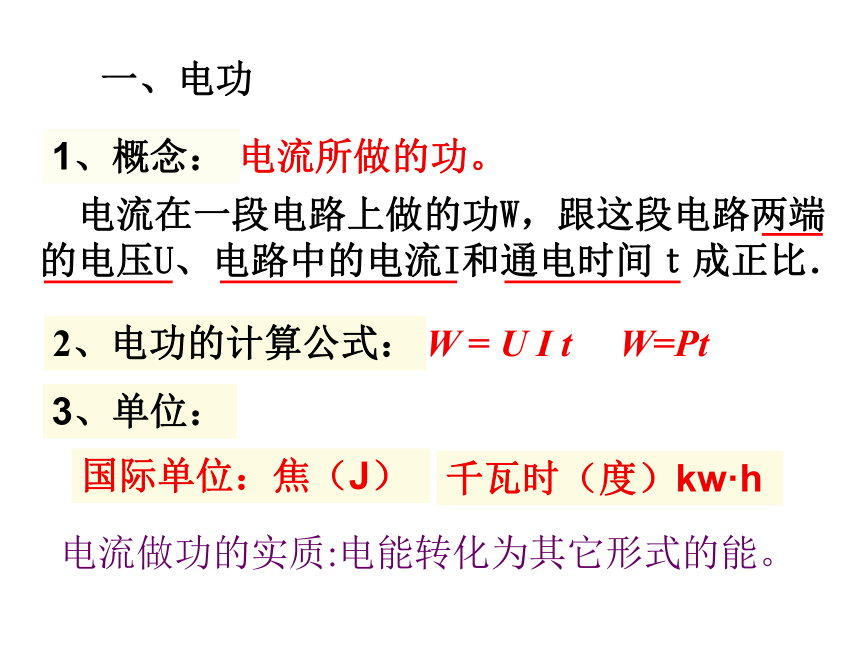

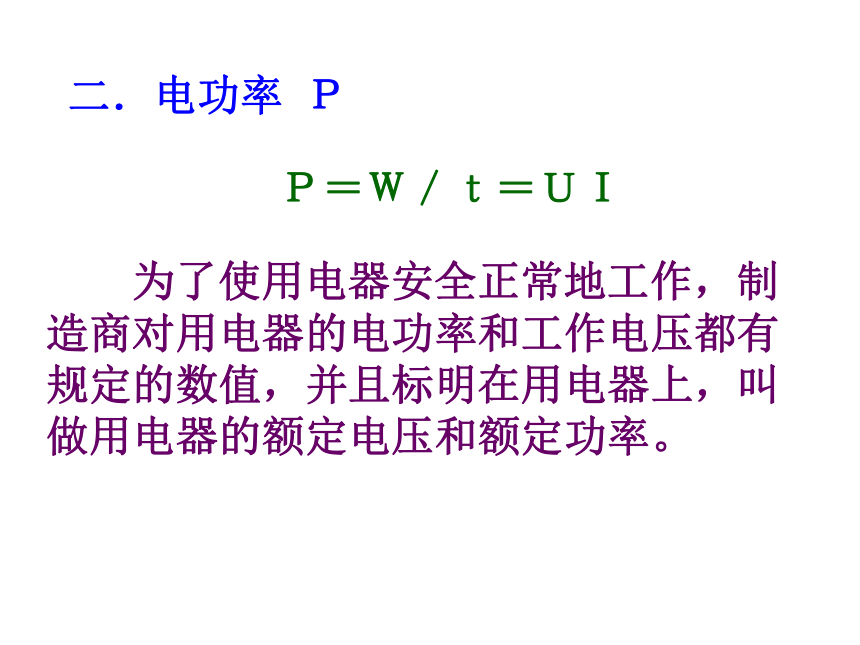

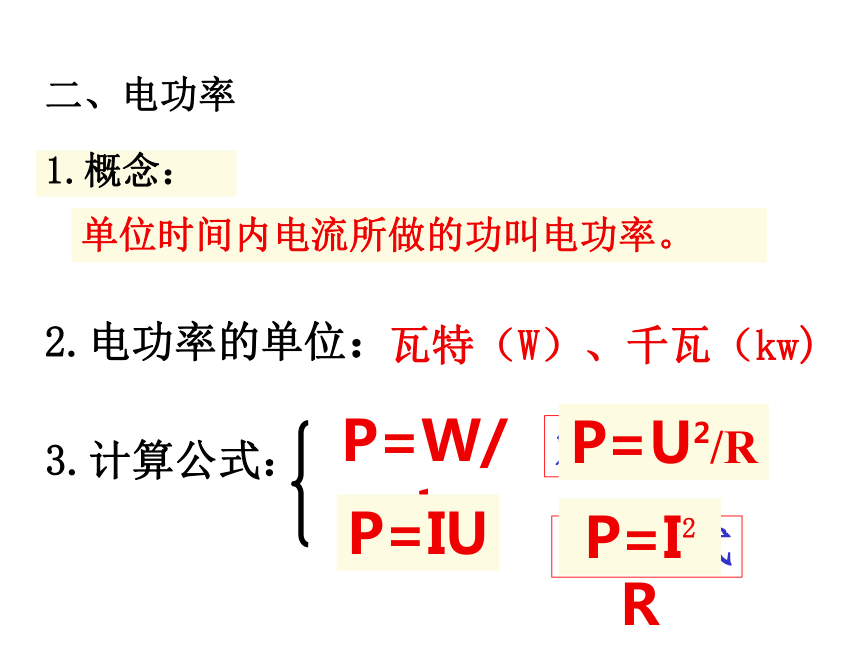

课件17张PPT。电功、电功率 一、电功1、概念：3、单位：国际单位：焦（J）千瓦时（度）kw·h2、电功的计算公式：电流所做的功。W = U I t W=Pt 电流在一段电路上做的功W，跟这段电路两端的电压U、电路中的电流I和通电时间ｔ成正比．电流做功的实质:电能转化为其它形式的能。1.概念：单位时间内电流所做的功叫电功率。3.计算公式：二、电功率P=W/t定义公式P=IU推导公式2.电功率的单位：瓦特（W）、千瓦（kw)P=U2/RP=I2R二．电功率 Ｐ Ｐ＝Ｗ／ｔ＝ＵＩ 为了使用电器安全正常地工作，制
造商对用电器的电功率和工作电压都有
规定的数值，并且标明在用电器上，叫

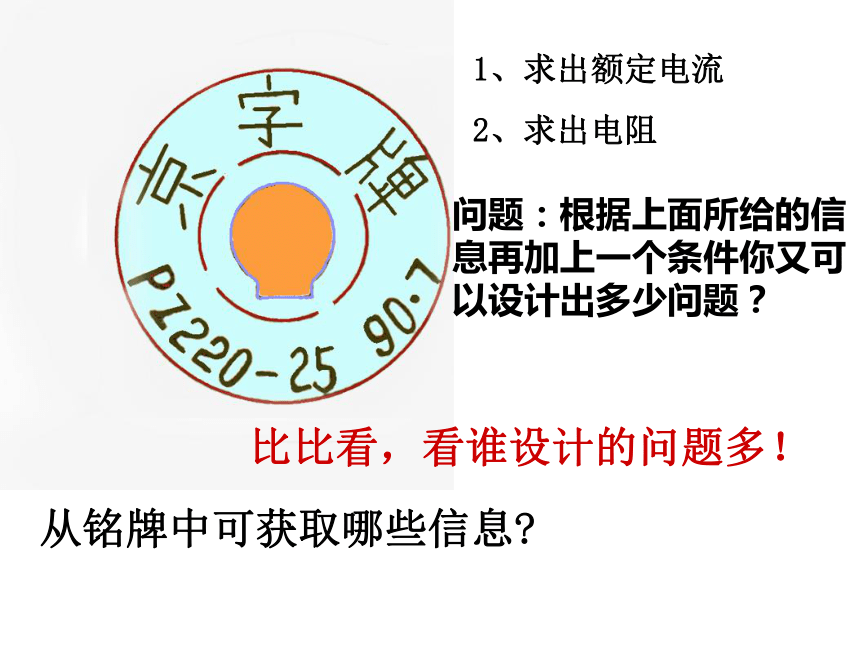

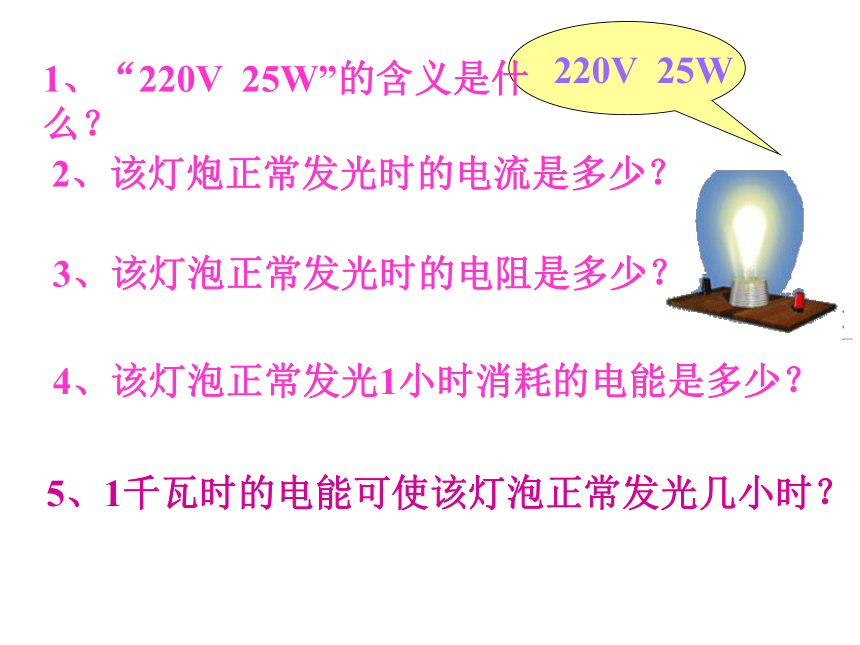

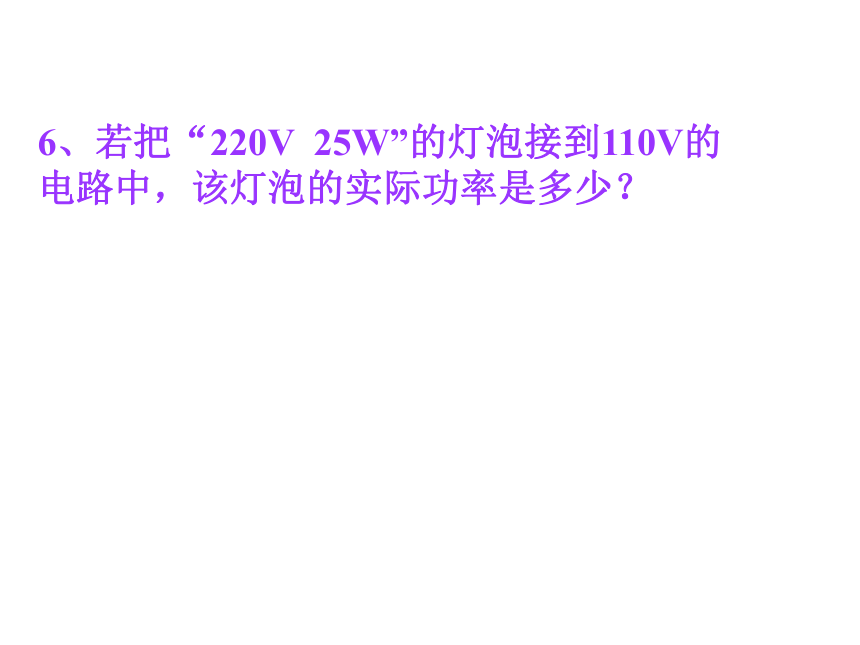

做用电器的额定电压和额定功率。从铭牌中可获取哪些信息?1、求出额定电流2、求出电阻问题：根据上面所给的信息再加上一个条件你又可以设计出多少问题？比比看，看谁设计的问题多！220V 25W1、“220V 25W”的含义是什么？2、该灯炮正常发光时的电流是多少？3、该灯泡正常发光时的电阻是多少？4、该灯泡正常发光1小时消耗的电能是多少？5、1千瓦时的电能可使该灯泡正常发光几小时？6、若把“220V 25W”的灯泡接到110V的电路中，该灯泡的实际功率是多少？请你设计方案： 如何用仪器测定待机状态下的电视机是否消耗电能？.小刚家有40瓦白炽灯10盏，60瓦彩电一台，60瓦电风扇一台，200瓦的电冰箱一只。它们均正常工作，若电灯、彩电、电扇每天平均工作3小时，电冰箱每天平均工作5小时，每月（30天）用电多少千瓦时？估算消耗的电能例：某电能表表有“3000r/kw.h”，把这个电能表接入家庭电路中，通过无线电水壶的电流使电能表在3min内转了150转，那么，此时通过无线电水壶的电流做功多少J？该无线电水壶的功率多大？ 三．焦耳定律 Ｑ＝Ｉ2 Ｒｔ电流的热效应 电流通过导体产生的热量，跟电流的
平方、导体的电阻和通电时间成正比．1.电热器是 .利用电流热效应工作的设备 电热器的主要部分是 ，它是用
的合金丝制成的。常见的电热器有 . 发热体 熔点高、电阻率大 电炉子、电饭锅、电热毯等 １、纯电阻电路电炉、电热毯等电能全部转化为内能四．电功率与热功率Ｗ＝ＵＩｔ＝Ｉ2Ｒｔ＝Ｕ2ｔ／Ｒ= Q ２、非纯电阻电路只有部分电能转化为内能。Ｗ＝ＵＩｔ＞Q ＝Ｉ2Ｒｔ【例1】含有下述用电器的电路中，哪些属于纯电阻电路( )
A.电扇和电吹风
B.白炽灯和电烙铁
C.电炉和电熨斗
D.电解槽例2、电能表是测量________的仪表．1 kWh的电能可供标有“220V　40W”的灯泡正常工作________h。分析：W＝1kWh　P＝40W＝0.04kW 电功25例题分析例3、家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则　（　　）。
A．甲灯灯丝电阻一定比乙灯的大
B．甲灯两端的电压一定比乙灯的大
C．甲灯的实际功率一定比乙灯的大C例4 .在如图所示的电路中，电源电压不变，灯L标有“6伏　3瓦”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．
（2）电阻R2的阻值．
（3）在10秒内，电流通过电阻R2所做的功
