电功和电功率[下学期]

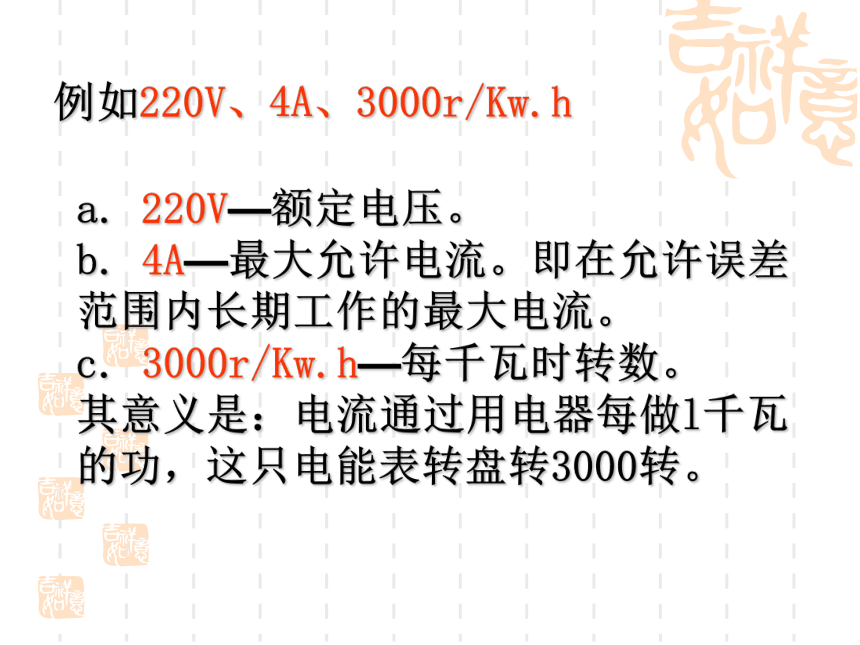

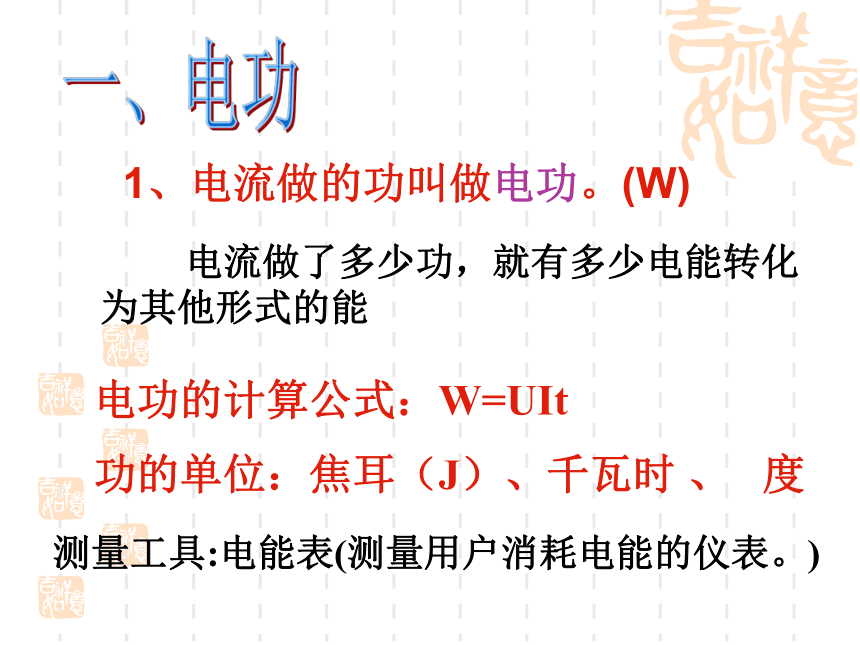

课件17张PPT。法 拉 第电功和电功率一、电功1、电流做的功叫做电功。(W) 电流做了多少功，就有多少电能转化为其他形式的能电功的计算公式：W=UIt功的单位：焦耳（J）、千瓦时 、 度测量工具:电能表(测量用户消耗电能的仪表。) a. 220V—额定电压。
b. 4A—最大允许电流。即在允许误差
范围内长期工作的最大电流。
c. 3000r/Kw.h—每千瓦时转数。
其意义是：电流通过用电器每做l千瓦的功，这只电能表转盘转3000转。例如220V、4A、3000r/Kw.h

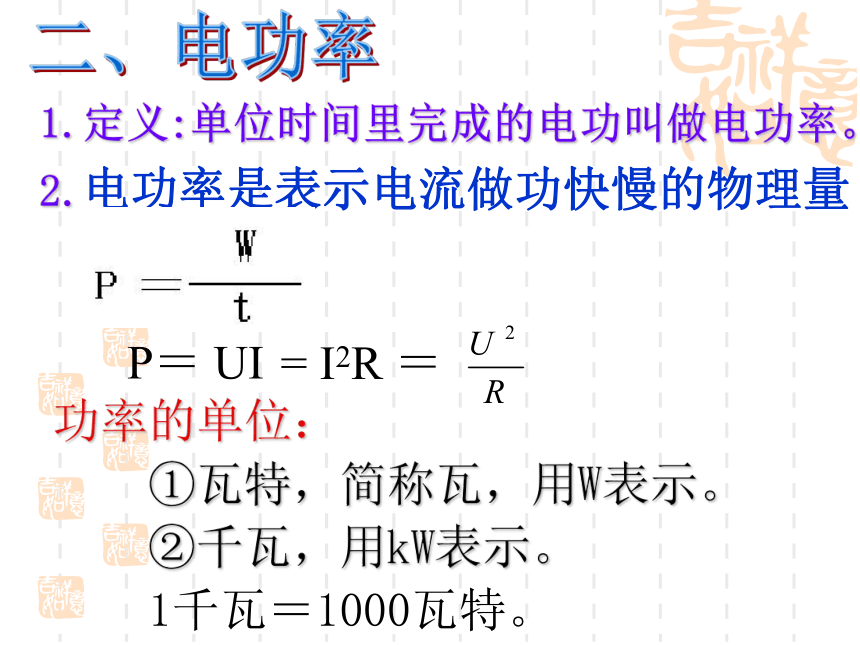

1.定义:单位时间里完成的电功叫做电功率。
2.电功率是表示电流做功快慢的物理量二、电功率P＝ UI功率的单位：
①瓦特，简称瓦，用W表示。
②千瓦，用kW表示。

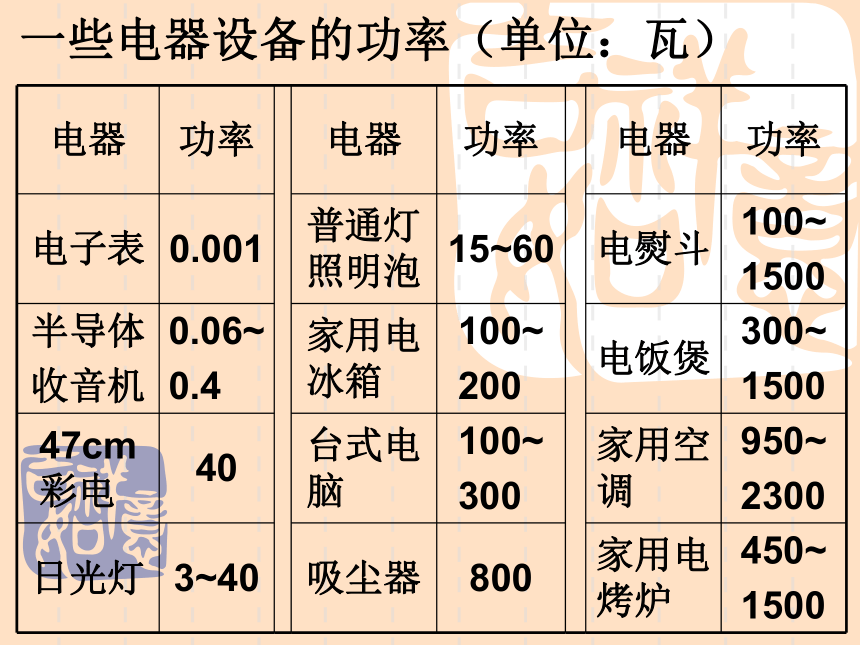

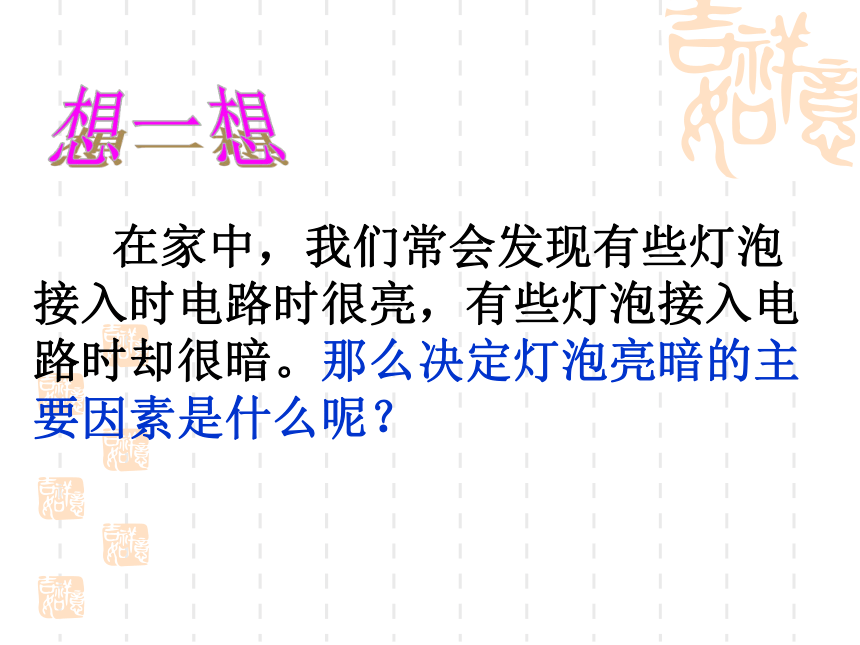

1千瓦＝1000瓦特。一些电器设备的功率（单位：瓦） 在家中，我们常会发现有些灯泡接入时电路时很亮，有些灯泡接入电路时却很暗。那么决定灯泡亮暗的主要因素是什么呢？想一想例1、现有一灯泡,铭牌上标有PZ220-100的字样:如果分别将它接到220伏(380V、200V)的电路中。问：
（1）它的额定电压、额定功率各是多少？（2）它的实际电压、实际功率各是多少， 与额定值间有何关系？此时灯的发光情况怎样呢？归纳出实际值与额定值间的关系:（3）当U实>U额时，P实>P额用电器都不正常工作用电器正常工作（1）当U实=U额时，P实=P额（2）当U实2．5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由
2节干电池串联组成，电流表有量程为0．6A和3A两
档，电压表有量程为3V和15V两档，则a表量程应选
______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变
阻器的滑片P应向 ______ 端移动，才能使电压表示
数为_____ .此时灯泡的实际功率就是额定功率.
（4）要测量的数据是________和_______，计算灯泡的
额定功率公式为______.
电压电流3V0．6A左2．5V电压电流P=UI（五）、测小灯泡的额定功率有关电功、电功率的计算例1：一把电烙铁接在220V的电路中，通过的电流是350mA，问通电1h消耗的电能为多少焦？合多少千瓦时？解：由电功的公式得
W=UIt=220V×0.35A×3600s 答：消耗电能2.8×105J，合0.078KWh 。=0.078KWh=2.8×105J
∴R =（U - U额）/I = (9伏 - 6伏)/0.5安=6欧。
例2：标有“6V 3W”的小灯泡能不能直接接到9伏的电源上？若要使小灯泡接上后正常发光，应怎么办？正常工作1min消耗的电能 ？解：不能直接接入。应和一个阻值是R的电阻串联后再接入。
I = I额 = P额/ U额 = 3瓦/6伏 = 0.5安。 答：不能直接接入。应和阻值为6欧的
电阻串联后再接入.（０６金华）我们知道对于同种灯泡的亮度取决于实际功率的大小。现有
两个同种灯泡，其额定值是甲灯“２２０Ｖ　１００Ｗ”、乙灯
“２２０Ｖ　　４０Ｗ”，将甲、乙两灯并联或串联后接在照明
电路中，比较甲、乙两灯的亮度，对此下列解释正确的是（　）　Ａ、串联时，因为通过甲、乙两灯的电流一样大，实际功率
一样大，所以一样亮Ｂ、并联时，因为甲、乙两灯的电压一样大，实际功率一样大
大，所以一样亮Ｃ、串联时，两灯电流相等，乙灯的电阻大，根据Ｐ＝Ｉ２Ｒ
实际功率大，所以乙灯较亮Ｄ、并联时，两灯电压相等，甲灯的电阻大，根据Ｐ＝Ｕ２／Ｒ
实际功率小，所以甲灯较暗Ｃ例４：下表是小明家电饭锅说明书的重要数据：根据数据回答下列问题:(1)电饭锅正常工作时的电流是多大?(2)这个电饭锅正常工作1.2h放出了多少热量?(3)电饭锅工作时发生了怎样的能量转化?1.6A1.512*106J电能转化为内能(06温州）小明和同学在参观一水库时，对水库的水位自动报警器如图）
很感兴趣，进行了热烈的讨论。请你参与他们的讨论，回答：（1）A、B都是碳棒，若水位由甲处升到乙处，碳棒的浮力
将怎样变化？（2）由于水库中的水是倒替，当水位到达乙位置时，“控制
电路”接通，电磁铁C产生磁性，吸下衔铁D，此时“工作电路
中 灯会发光，发出警示；（3）若该灯发光时两端电压上220V，通过的电流是0.2安，
则该灯消耗的电功率是多少？电功：P=U I普遍适用谢谢！
