电功电功率复习[下学期]

课件19张PPT。 电功和电功率复习归纳总结知识要点

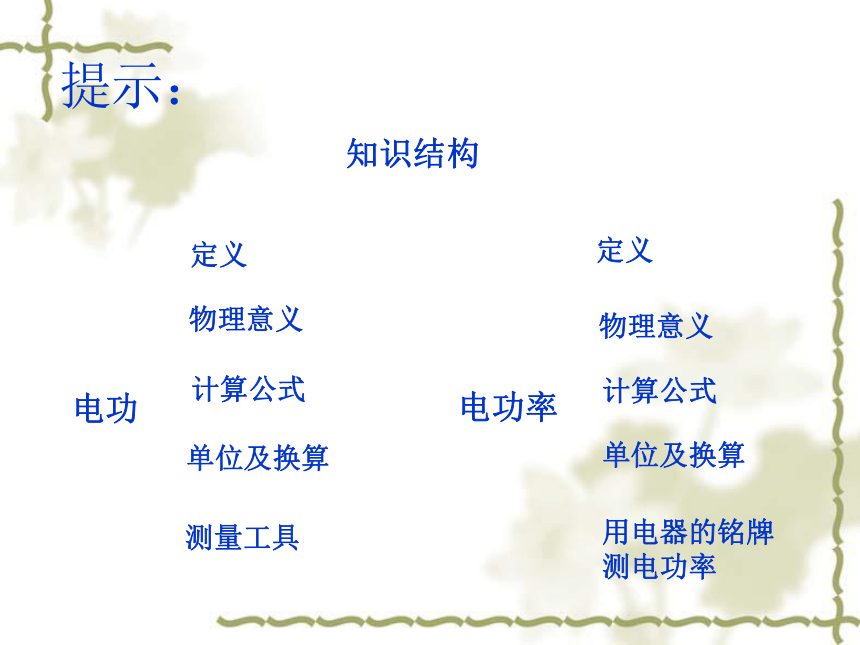

（3分钟后看谁总结得既快又好）比一比知识结构电功 定义 物理意义计算公式单位及换算测量工具电功率 定义 物理意义 计算公式 单位及换算用电器的铭牌

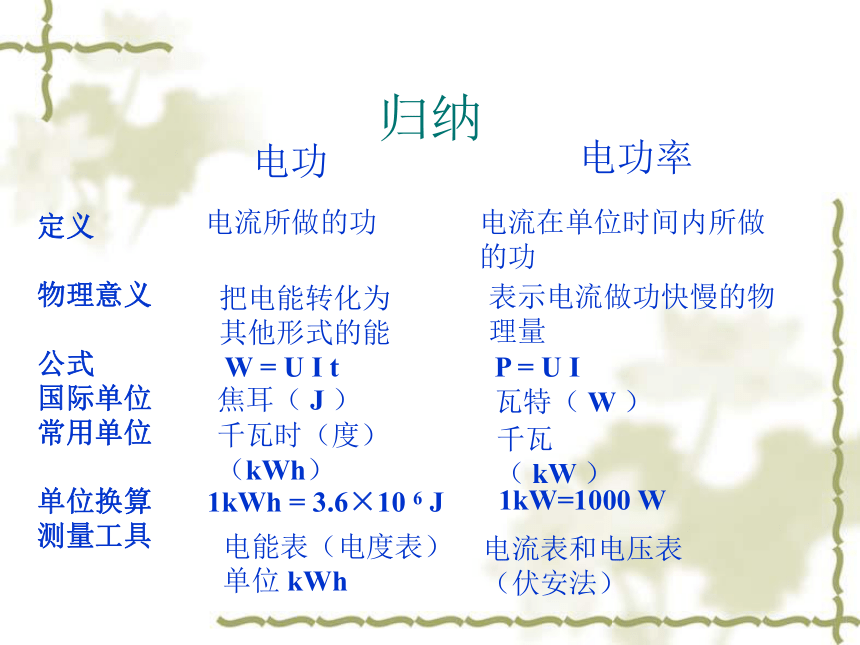

测电功率提示：归纳电功电功率定义
物理意义
公式
国际单位
常用单位
单位换算
测量工具电流所做的功电流在单位时间内所做
的功把电能转化为
其他形式的能表示电流做功快慢的物
理量W = U I tP = U I焦耳（ J ）瓦特（ W ）千瓦时（度）
（kWh）千瓦
（ kW ）1kWh = 3.6×10 6 J1kW=1000 W电能表（电度表）
单位 kWh电流表和电压表

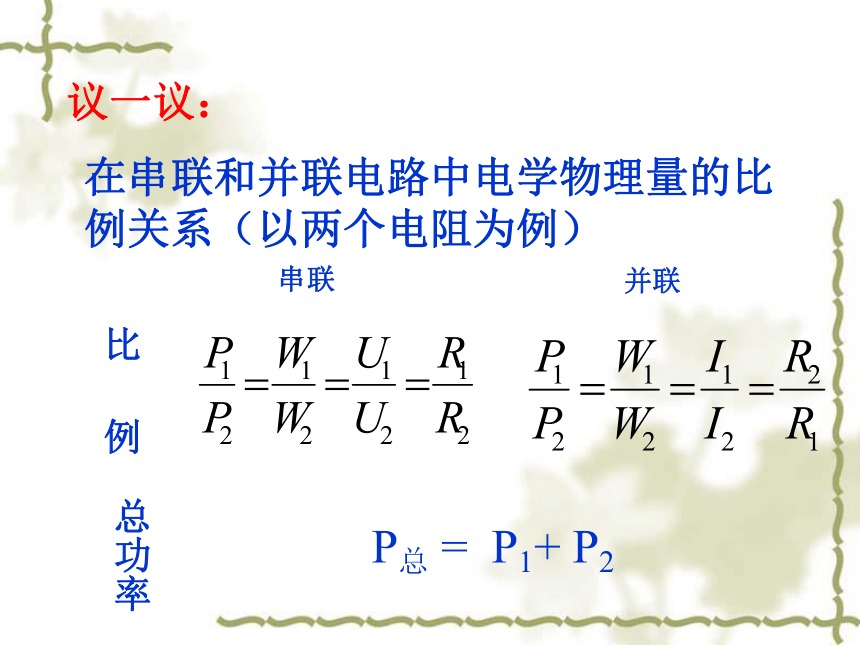

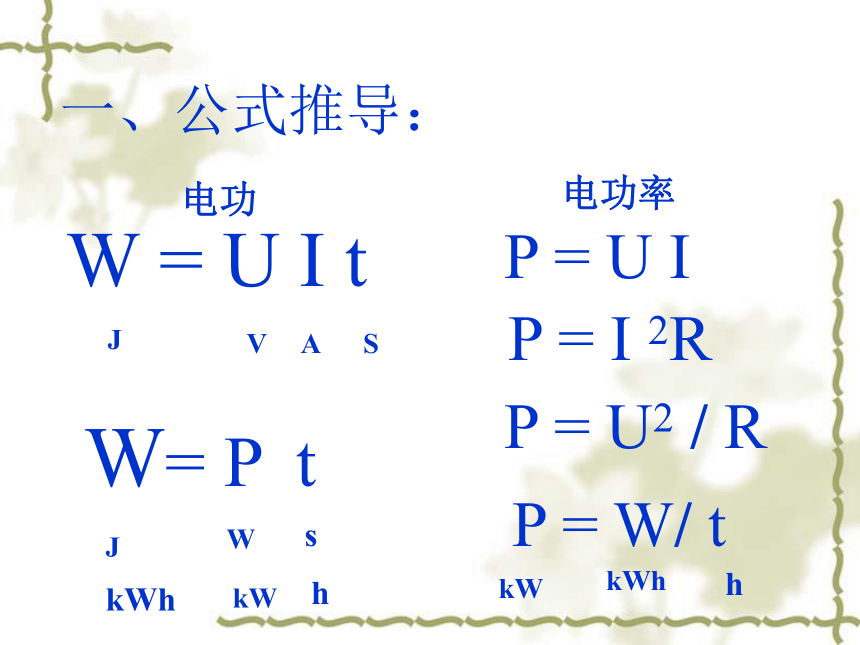

（伏安法）电功W = U I tW= P tV A SJW JkW kWh电功率P = U IP = I 2RP = U2 / RP = W/ tkWh kWshh一、公式推导：在串联和并联电路中电学物理量的比例关系（以两个电阻为例）串联并联比

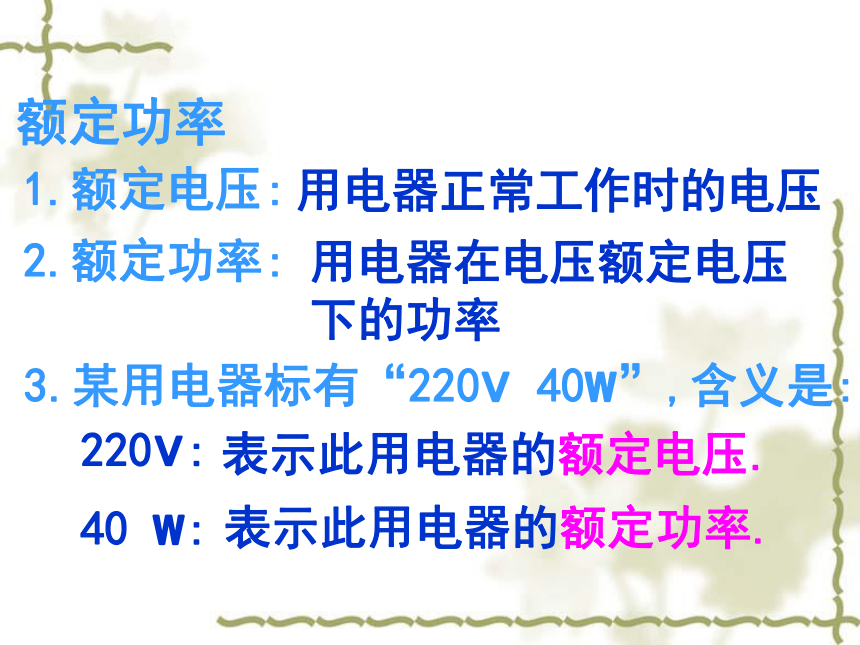

例总功率P总 = P1+ P2议一议：额定功率1.额定电压:2.额定功率:3.某用电器标有“220v 40w”,含义是:用电器正常工作时的电压用电器在电压额定电压
下的功率220v:40 w:表示此用电器的额定功率.表示此用电器的额定电压.用电器的铭牌用电器的铭牌中给出了用电器的额定电压和额定功率如：一个用电器表着“220V100W” 字样，那么该用电器的额定电压(Ue)是220V，额定功率 (Pe )是100W。正常工作的电流 公式 R=Ue2 / Pe公式 I = Pe / Ue可以求得下面两个量：正常工作的电阻= 0.45A= 484Ω光明牌PZ 220V100W右表是一种保健热水瓶的说明书中所列的重要技术数据，由表可知1、在额定电压下对水加热
通过热水瓶的电流是 A 2、热水瓶每天正常工作1小时，1个月（按30天计）
共消耗电能 kWh。426.4练一练：二、电能表(1)定义:(2)读数:用来测量电功的仪表.表盘上共有_____数字,最后一位为_______后的位数.(3)说明:每月消耗的电度数等于月初和月末计数器上___________(4)3000r/kW·h的含义:电能表每转3000转,消耗一度电. 小数点五位两次读数之差.1、一盏60瓦特灯泡正常发光5小时，消耗电能________千瓦时，合________焦耳。
　　
2、一台”220V 110W”的冰箱，在额定电压下使用，通过它们的电流强度是________安培；若这个电冰箱累计工作8小时，用电________度。
　　
3、一位同学家里电度表的读数原是8180.5现他家有40瓦特的电灯4盏，平均每天使用3小时，用了30天，共用了________度电，此时电
　　　 练一练：三、小灯泡功率的测定1.原 理:2.电路图:3.结 论:P＝UI当 U实＜U额时, P实＝P额P实＞P额P实＜P额当 U实＝U额时,当 U实＞U额时,事项1、 注意事项：连接电路时开关要断开；闭合开关前滑动变阻器要调到最大值以保护电表和用电器。2、主要步骤：改变滑动变阻器的阻值，使电压表
的读数等于灯泡的额定电压，并读出此时电流表的
读数，代入 P= U I，计算出小灯泡的额定功率。3、实验可以见到，当移动滑动变阻器的滑片，电阻
变小时，电流表的读数变大，电压表的读数也变大，
小灯泡变亮。它的功率随着变大。练一练：1、在测定小灯泡功率的实验中，
　　①标出电路图40中的电流表A、伏特表V以及它们的“+”、“─”接线柱。
　
　　
②小灯泡额定电压是2.5伏特，安培表选用量程是0～0.6安培，小灯泡正常发光时，安培表的示数如图41所示，则通过小灯泡的电流强度是________安培，小灯泡的额定功率是________瓦特，当滑动变阻器的滑头P向下移动时，小灯泡将________（变亮或变暗）　　（襄樊）
　 2、 三盏电灯甲、乙、丙分别标有“220V 40W”、“110V 40W”和“36V 40W”字样，当它们都在其额定电压下工作时，则 （ ）
　A．甲较亮 　　B．乙较亮 　
　C．丙较亮 　　D．一样亮
想一想：现有两个标记模糊，外形相同，额定电压都是 220 V，但额定功率相差较大的灯泡，请你简要写出三种方法，来判断哪个的额定功率较大？1、看灯丝，灯丝较粗的额定功率大。 2、将两个灯泡并联在220V的电源上，较亮的
额定功率大。 3、将两个灯泡串联在220V的电源上，较暗的
额定功率大。4、测量灯泡的电阻 ，电阻较小的额定功率大。答：中考试题选1．一度电可以 [ ]
　　A．使80瓦的电视机工作25小时。　　B．使40瓦的日光灯工作60小时。　　C．使100瓦的电烙铁工作10小时。　　D．使1000瓦的碘钨灯工作5小时。 　　
2．额定电压相同的甲、乙两灯并联在电路中时，甲灯比乙灯亮，那么 [ ]
　　A．甲灯的额定功率比乙灯的大。　　B．甲灯的电阻比乙灯的大。　　C．通过甲灯的电流强度比通过乙灯的小。　　D．甲灯两端的电压比乙灯两端的电压大。 　3．如图20所示，两个灯泡L1和L2，先后接入110伏特的电路中，则 [ ]
　　A．L1亮。 　B．L2亮。　　C．一样亮。 D．不是同时发光不能比较。　　　
　4、如图33所示的电路，闭合开关K，当滑动变阻器的滑片P向右滑动时，安培表的示数________，伏特表的示数________，小灯泡的亮度________。　　5、一盏标有“Pz220V25W”的灯泡，正常工作10 h消耗的电能是多少？ 1 kWh的电能能供该用电器正常工作多长时间？在用电高峰时电压只有200V此时它的实际功率是多少？解：P = 25 W= 0.025 kWW = P t =0.025kW× 10 h= 0.25 kWht = = 40 h=R === 1936 ΩP’=== 21 W答：消耗的电能是0.25 kWh。正常工作 40 h。200V时
实际功率21W。
