电功，电功率[下学期]

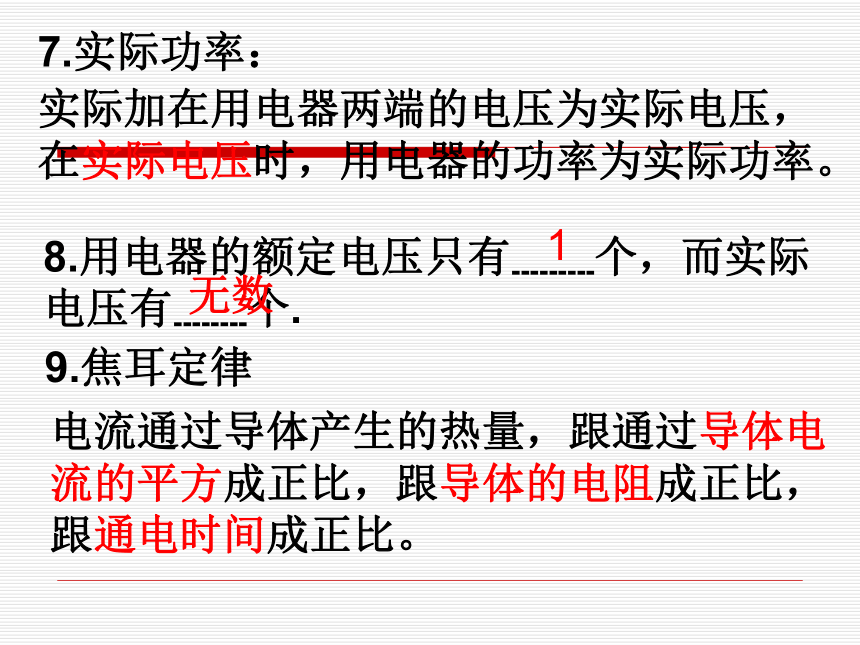

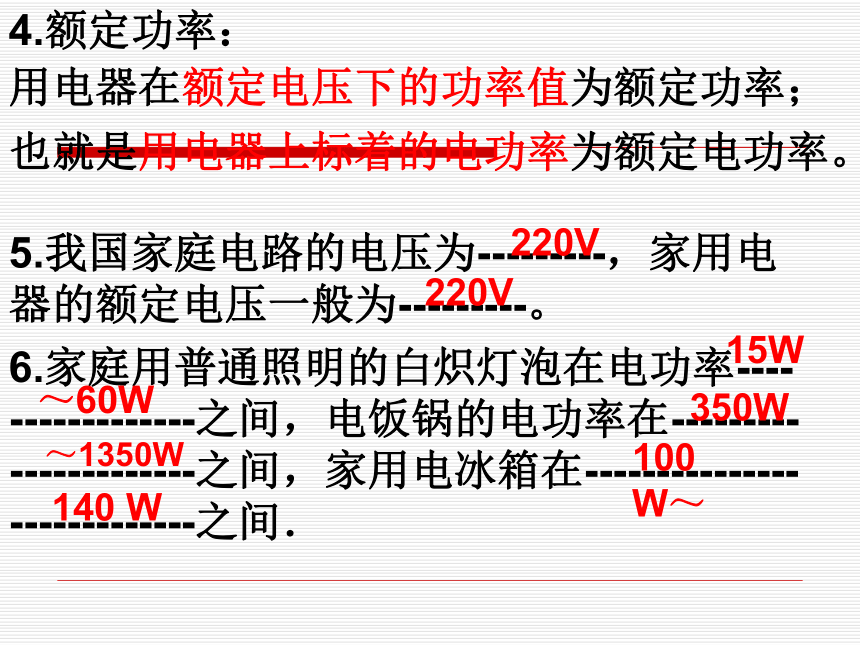

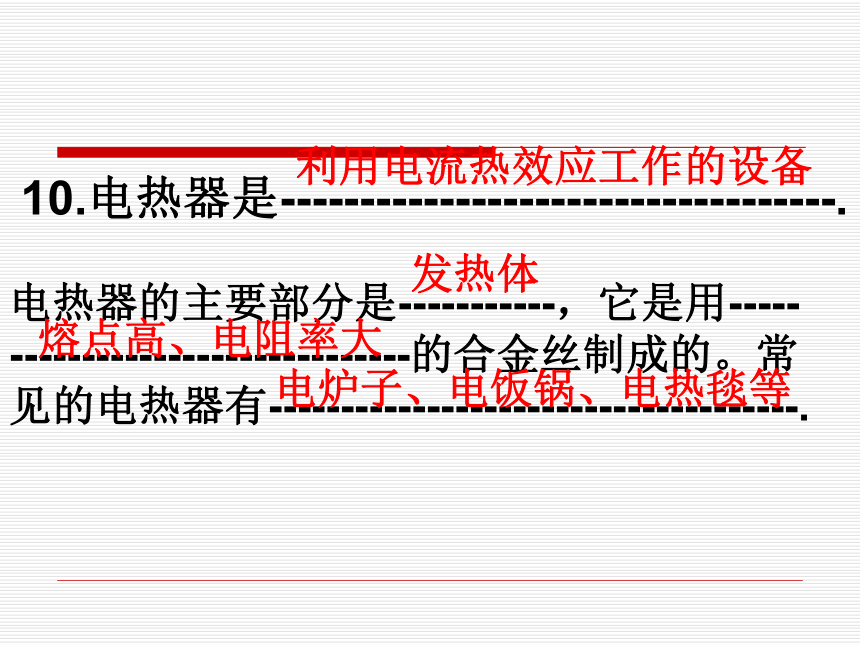

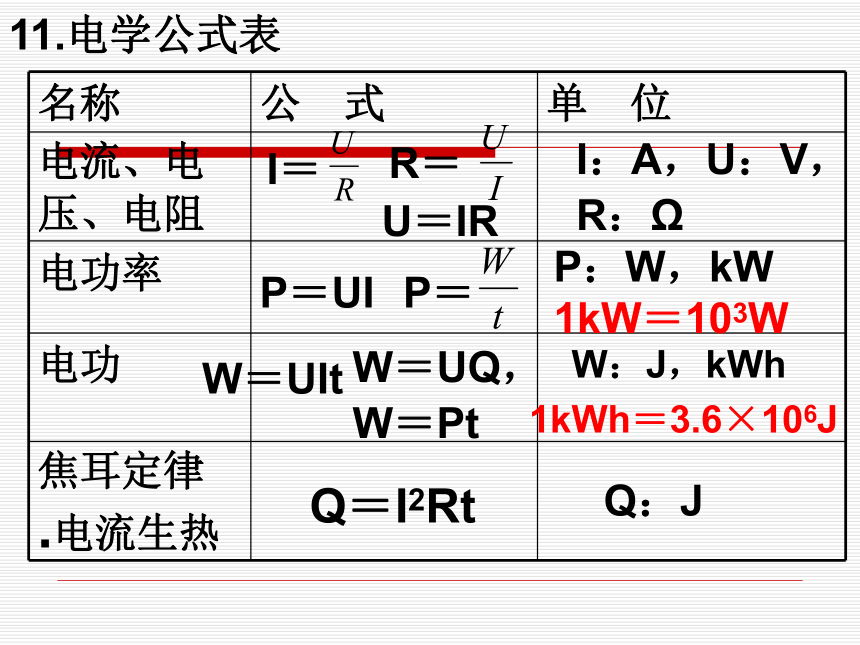

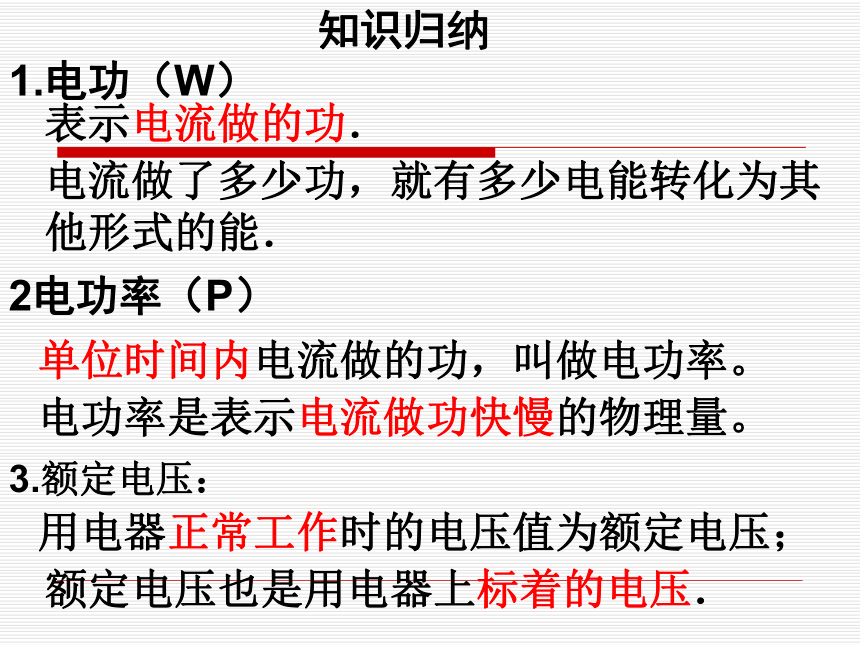

课件27张PPT。电功、电功率 1.电功（W） 表示电流做的功． 电流做了多少功，就有多少电能转化为其他形式的能． 2电功率（P） 单位时间内电流做的功，叫做电功率。 电功率是表示电流做功快慢的物理量。 3.额定电压： 用电器正常工作时的电压值为额定电压； 额定电压也是用电器上标着的电压． 知识归纳5.我国家庭电路的电压为---------，家用电器的额定电压一般为---------。220V220V6.家庭用普通照明的白炽灯泡在电功率-----------------之间，电饭锅的电功率在----------------------之间，家用电冰箱在----------------------------之间．15W～60W350W～1350W140 W100 W～4.额定功率： 用电器在额定电压下的功率值为额定功率； 也就是用电器上标着的电功率为额定电功率。7.实际功率： 实际加在用电器两端的电压为实际电压，在实际电压时，用电器的功率为实际功率。 8.用电器的额定电压只有---------个，而实际电压有--------个.1无数9.焦耳定律电流通过导体产生的热量，跟通过导体电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。10.电热器是-----------------------------------.利用电流热效应工作的设备 电热器的主要部分是-----------，它是用---------------------------------的合金丝制成的。常见的电热器有-------------------------------------. 发热体 熔点高、电阻率大 电炉子、电饭锅、电热毯等 11.电学公式表 U＝IR I：A，U：V，
R：Ω P＝UI P：W，kW
1kW＝103W W＝UIt W＝UQ，
W＝Pt W：J，kWh

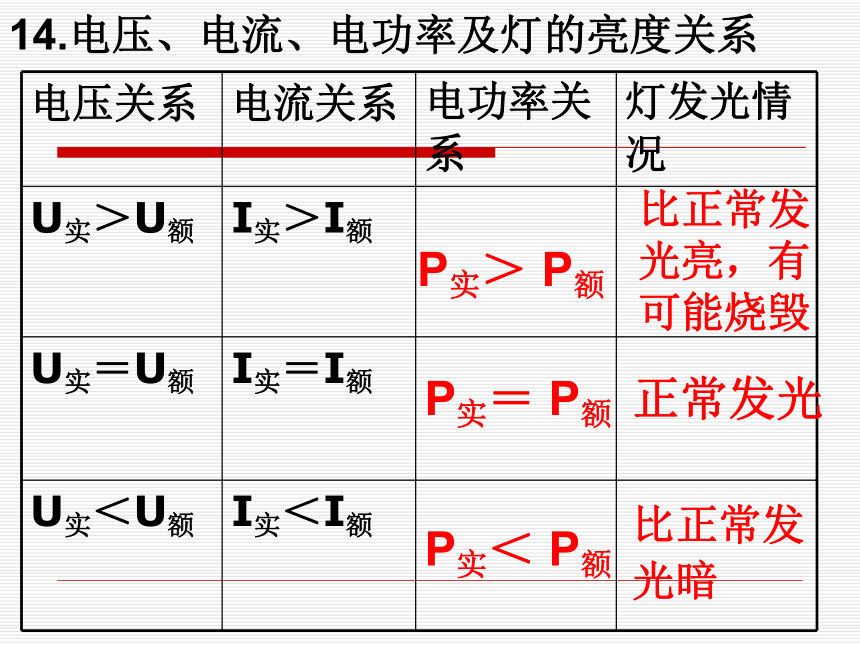

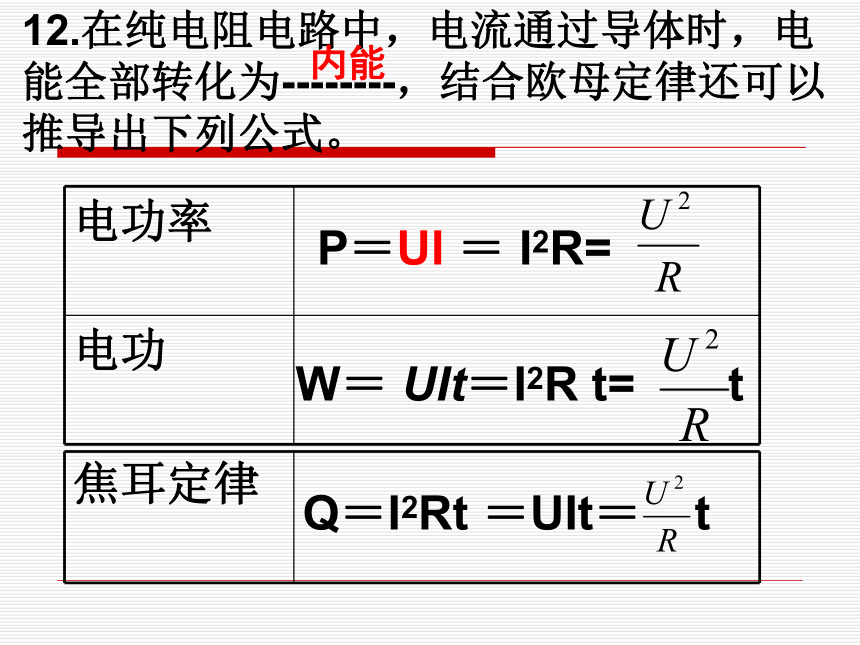

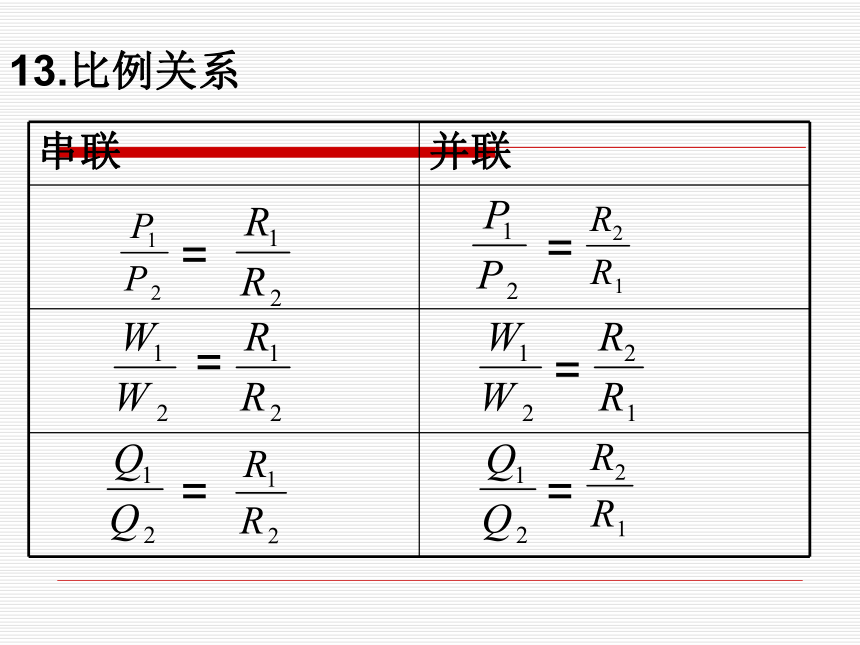

1kWh＝3.6×106J Q＝I2RtQ：J 12.在纯电阻电路中，电流通过导体时，电能全部转化为--------，结合欧母定律还可以推导出下列公式。内能13.比例关系 14.电压、电流、电功率及灯的亮度关系P实＞ P额 比正常发光亮，有可能烧毁P实＝ P额 P实＜ P额 比正常发
光暗 正常发光例1、电能表是测量________的仪表．1 kWh的电能可供标有“220V　40W”的灯泡正常工作________h。分析：W＝1kWh　P＝40W＝0.04kW 电功25例题分析例2、某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W。解法1 导体电阻 ==6Ω 导体消耗的功率 ==1.5W解法2 导体电阻不变 1.5从解法2看出，电阻一定时，电压是原来的“n”倍，功率是原来的“n2”倍。即：电功率与电压的平方成正比小结：例3、电阻R和灯泡L串联接到电压为10V的电路中.R＝10Ω.电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变.求：灯的额定电压.WR＝I2Rt I===0.1A UR＝IR＝0.1A×10Ω＝1VUL＝U－UR＝10V－1V＝9V解 例4、将分别标有“6V　9W”和“6 V　3W”的两个灯泡L1、L2串联接在12 V电源上，则　（　　）。
　　A．两灯都能正常发光　　 B．灯L2可能被烧毁
　　C．两灯都比正常发光时暗　　 D．灯L1比灯L2亮B 例5、家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则　（　　）。
A．甲灯灯丝电阻一定比乙灯的大
B．甲灯两端的电压一定比乙灯的大
C．通过甲灯的电量一定比乙灯的多
D．甲灯的实际功率一定比乙灯的大C、D例6.如图2，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是　（　　）。
A.电压表的示数变大
B.电灯L的亮度变暗
C.电流表A1的示数不变
D.电流表A2的示数变小D例7.如图3，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2=_______，电功率P1∶P1′＝________，电功率P1∶P1＝________.5∶2 2∶5 2∶5 2∶5 例8 .在如图所示的电路中，电源电压不变，灯L标有“6伏　3瓦”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．
（2）电阻R2的阻值．
（3）在10秒内，电流通过电阻R2所做的功 解： =0.5安 （2）I2＝I－I1 (1)=0.6安－0.5安=0.1安， （3）W2＝U2I2t ＝6伏×0.1安×10秒＝6焦例9、小明设计了一个电加热器，有加热状态和保温状态，如图5，发热体AB是一根阻值500Ω的电阻丝，C、D是电阻丝AB上的两点，S′是一个温度控制控制开关．当开关S′闭合，开关S接通C点时，电阻丝每分钟放出的热量是Q1；当S′闭合，S接通D点时，电阻丝每分钟放出的热量是Q2；当S′断开时，电阻丝每分钟放出的热量是Q3，此时测得C、D两点间的电压是33V。（1）按大小排列出Q1、Q2和Q3的顺序是:
　_____ ＞ ______ ＞ ______．
（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U和电热器处于保温状态时，每分钟放出的热量_____．Q2Q1 Q35808J 例10、图6，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44 kW的时候　（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？解 ==220A U＝U线＋U0 ＝IR线＋U0 ＝220A×0.1Ω＋220V ＝242V （3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW增加到88kW，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?=400A=P线′＝I′2R线 ＝（400A）2×0.1Ω＝16000W（4）若要求减小输电线损失的功率.用学过的公式及知识说明应采取的措施。 分析： 在U0，P0一定时，I不能减少，使P线＝I2R线减小的方法，应减小R线． 导线电阻与材料、长度、横截面积有关 ∴　长度一定，可换用电阻率小的导线或适当增加线的横截面积，这样可以减小电阻． *例11、如图4（a）所示电路中，灯L1的电阻L2的 （不考虑灯丝随温度的变化） 电源电压为10V，并保持不变．S1、S2为开关．当闭合S1.断开S2时，灯L1正常发光，电阻R3消耗的电功率为2W，电压表示数U1；当闭合S2，断开S1时，电阻R4消耗的电功率为 W，电压表示数为
U1.
求（1）灯L1的额定功率；
（2）电阻R4的阻值．
