电功电功率习题课[上学期]

课件22张PPT。槐堂中学 王子俊电功、电功率和焦耳定律

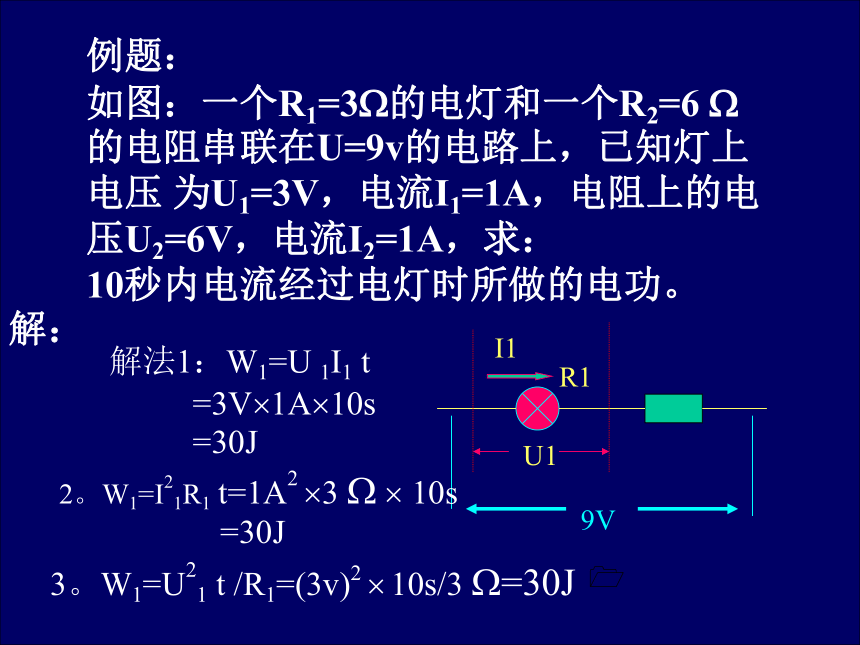

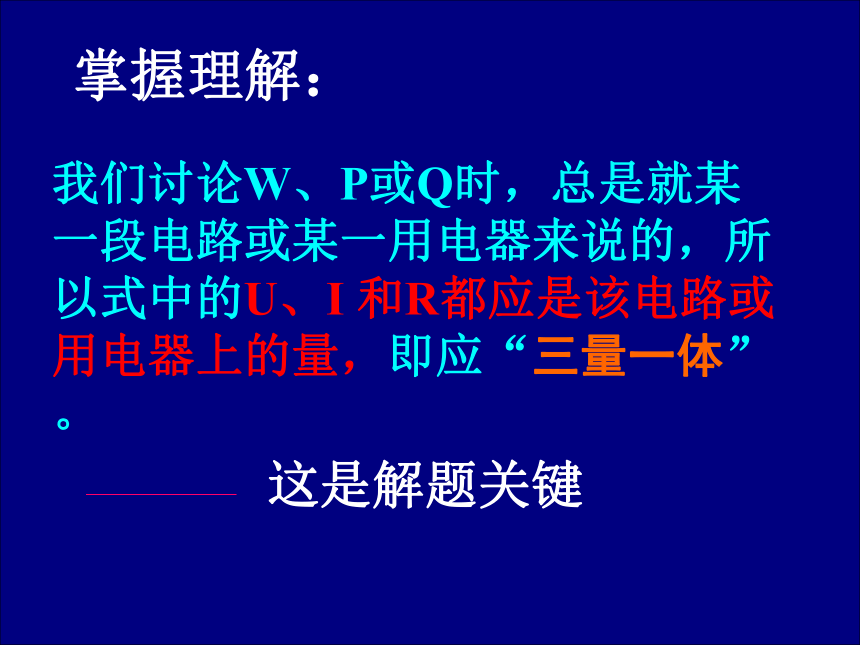

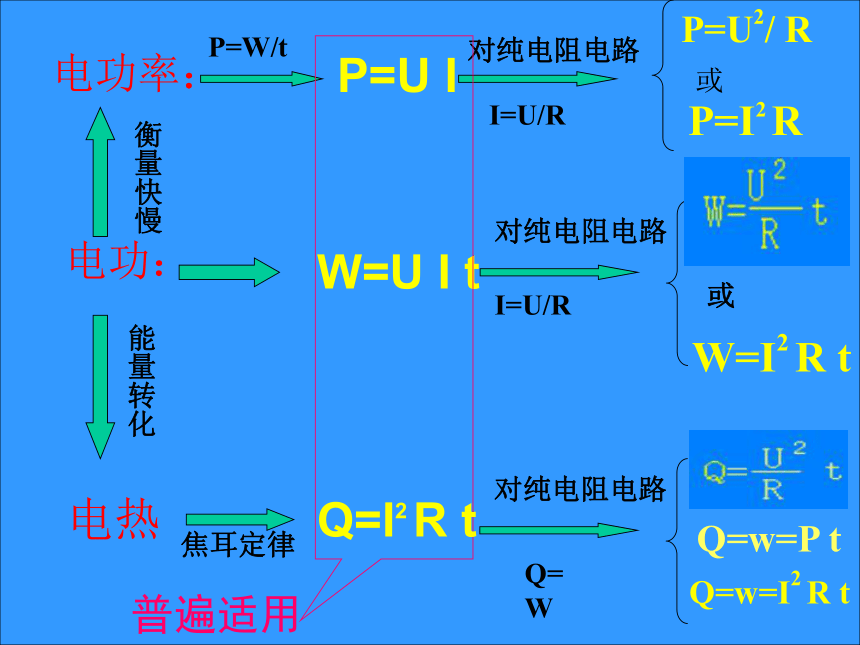

习题课电功：P=U I普遍适用掌握理解：我们讨论W、P或Q时，总是就某一段电路或某一用电器来说的，所以式中的U、I 和R都应是该电路或用电器上的量，即应“三量一体”。这是解题关键例题：
如图：一个R1=3?的电灯和一个R2=6 ?的电阻串联在U=9v的电路上，已知灯上电压 为U1=3V，电流I1=1A，电阻上的电压U2=6V，电流I2=1A，求：
10秒内电流经过电灯时所做的电功。解：9V解法1：W1=U 1I1 t
=3V?1A?10s
=30J 2。W1=I21R1 t=1A2 ?3 ? ? 10s

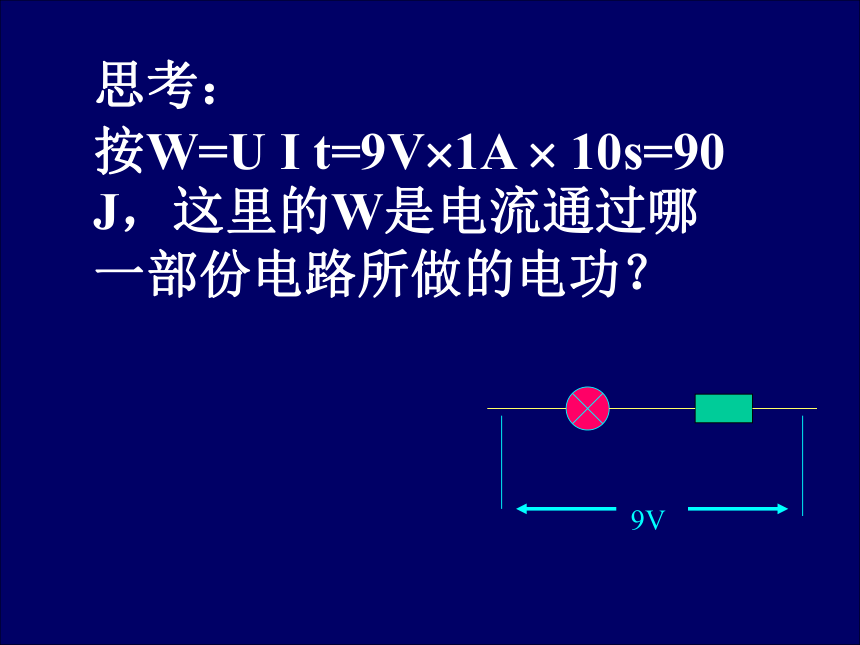

=30J3。W1=U21 t /R1=(3v)2 ? 10s/3 ?=30J?思考：

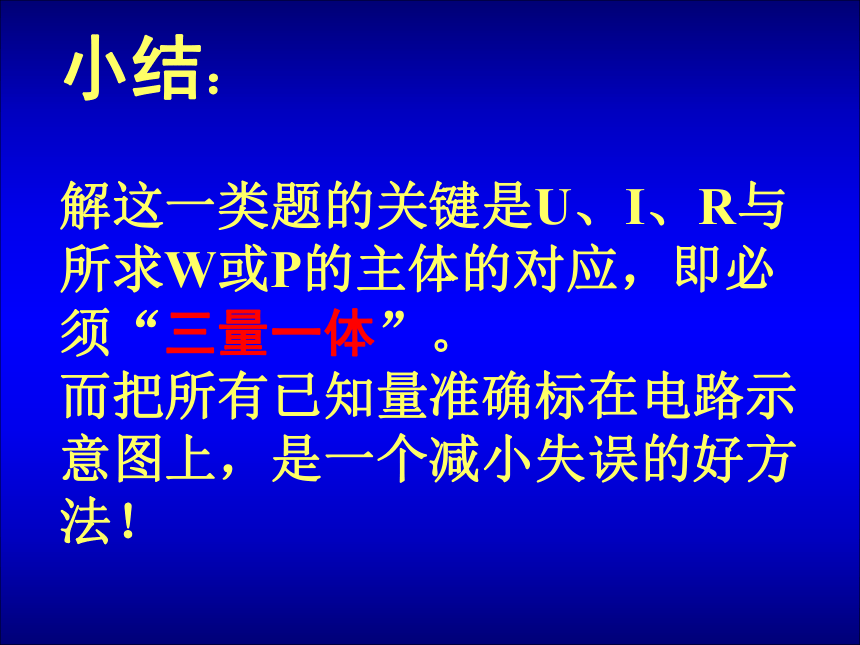

按W=U I t=9V?1A ? 10s=90 J，这里的W是电流通过哪一部份电路所做的电功？9V小结：
解这一类题的关键是U、I、R与所求W或P的主体的对应，即必须“三量一体”。
而把所有已知量准确标在电路示意图上，是一个减小失误的好方法！练习一:
电阻R1与R2串联后接在电压是64V的电路中,电阻R2两端的电压为24V,电阻R1=40 ? ,,求：
?通电5分钟，电流通过R2所做的电功。

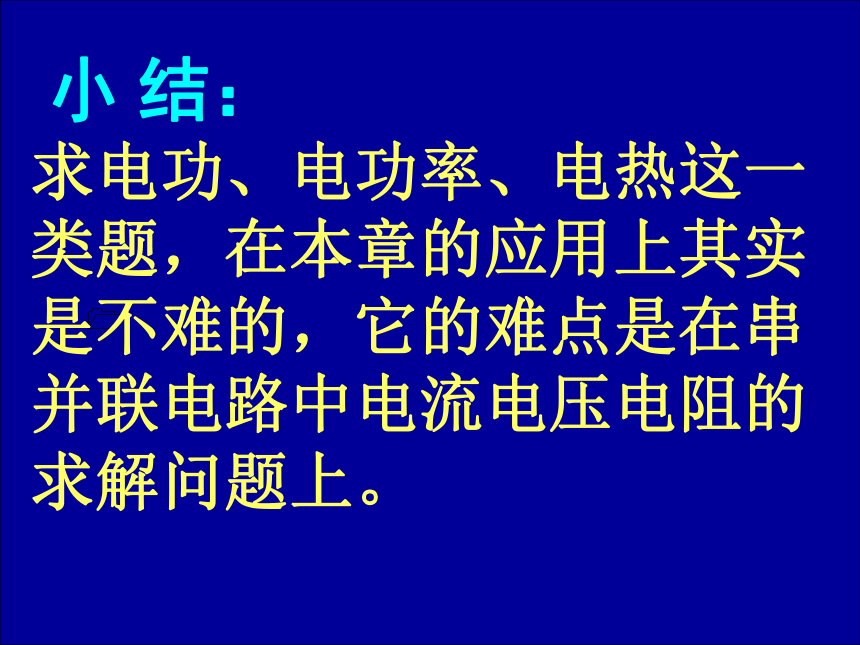

?R1上的电功率 ? 小 结：

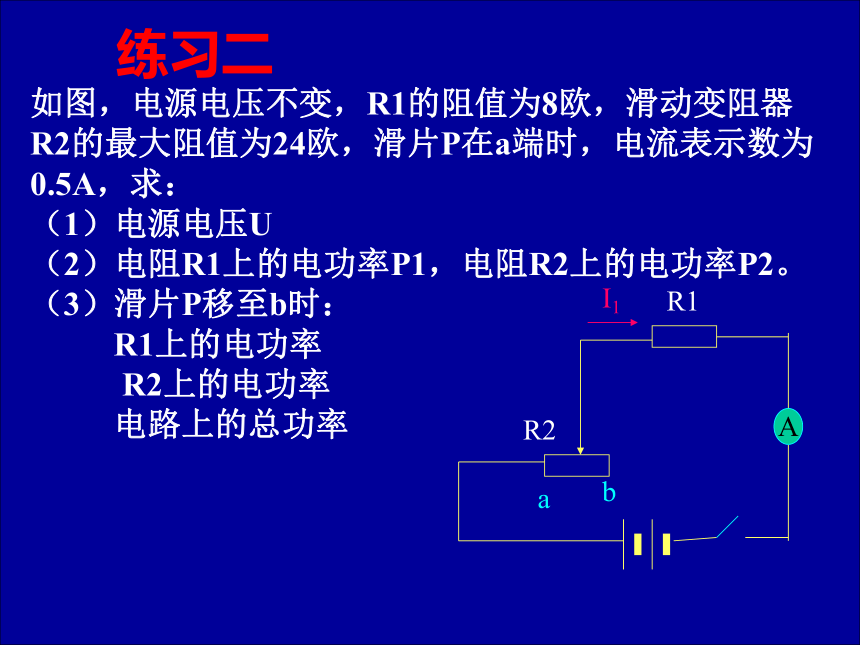

求电功、电功率、电热这一类题，在本章的应用上其实是不难的，它的难点是在串并联电路中电流电压电阻的求解问题上。R2R1I1如图，电源电压不变，R1的阻值为8欧，滑动变阻器R2的最大阻值为24欧，滑片P在a端时，电流表示数为0.5A，求：
（1）电源电压U
（2）电阻R1上的电功率P1，电阻R2上的电功率P2。
（3）滑片P移至b时：
R1上的电功率
R2上的电功率
电路上的总功率Aab练习二小结：
电学题 一般都有多种解法，我们在选择解题公式前应仔细弄清物理情景，分析条件特点，选择未知量最少、最简便的一种，这是突破难点的一种有效方法。由于电路结构发生变化后，各用电器上的电流、电压都可能发生变化，在分析电路时，一定要引起注意。练习三：一台电动机正常工作时的电压为380V，线圈的电阻为2欧，通过线圈的电流为10A，这台电动机工作时，1分钟消耗的电能为多少？产生的热量为多少？有多少能转化为机械能？小结 ：
解决电功、电功率的问题时必须注意三点：
求同、识变、知适用范围3.（03常州）一照明灯泡规格是
“220V 40W”在灯泡两端加上110V
电压,则该灯泡的实际功率为
A 10W B 20W
C 30W D 40W ADCB4.（03厦门）将“12V 16W”的灯泡L1和
“12V 4W”的灯泡L2串联后接在电压是
12V的电路中,则 ( )
A. L1和L2均正常发光
B. L1比L2亮
C. L1比L2暗
D. L1和L2一样亮C7（03苏州）额定电压相同的甲、乙两只白
炽灯,串联后接人某电路,甲灯比乙灯
亮.则下列说法中正确的是 ( )
A.甲灯的额定功率和实际功率都比乙灯大
B.甲灯的额定功率大,实际功率小
C.甲灯的额定功率和实际功率都比乙灯小
D.甲灯的额定功率小,实际功率大D10.(04宜昌)标有“12V6W”的灯泡接入
电路中,若通过灯泡的电流为0.3A,
则灯泡的实际功率 ( )
A．等于6W B．大于6W
C．小于6W D．无法判断C如图：电源电压为6V，R1=15欧，R2=5欧，（1）当S1、S2断开，S3闭合时，求：R1、R2的功率和总功率；
（2）当S1、S2闭合，S3断开时，求：R1、R2的功率和总功率。 R1R2S1S3S26.(04江西)如图９所示,已知电源电压保持4.5
V不变,电压表的量程为0-3V,滑动变阻器Ｒ
的最大阻值是20Ω，小灯泡Ｌ标有＂2.5V
1.25W＂的字样．闭合开关后，当小灯泡
正常发光时，它的阻值为　　Ω,滑动变阻
器接入电路的阻值为　　Ω.若小灯泡的电
阻不变,在此电路中小灯泡工作时的最小功
率为　　 Ｗ.540.457.(04四川)把标有“6V,3W”和“6V,6W”
的两盏电灯串联后接入电路中,如
果让其中一盏灯正常发光,另一盏
灯的实际功率不超过额定功率,则
该电路两端的电压应为 V，
两灯消耗的实际总功率为 W.94.53（03苏州）标有“2.5V 0.3A”
字样小灯泡的额定功率是_____
W;当把它接人电压为2V的电路
中时,通过它的电流是0.25A，
则小灯泡的实际功率是____W.
0.750.52.（03南昌）两个灯泡,其中L1上标有
“6V 3W”,L2上没有标记,但测得它的
电阻是4Ω,把它们串联在某一电路时, 两灯均能正常发光,则这个电路两端的电压和灯L2的电功率分别是
A．8V 1W B．2V 1W
C．6V 4W D．8V 4WADCB再 见
