测定小灯泡的额定功率[上学期]

课件13张PPT。测定小灯泡的额定功率白云中学 施建岳
E-mail:sjy_byzx@163.com

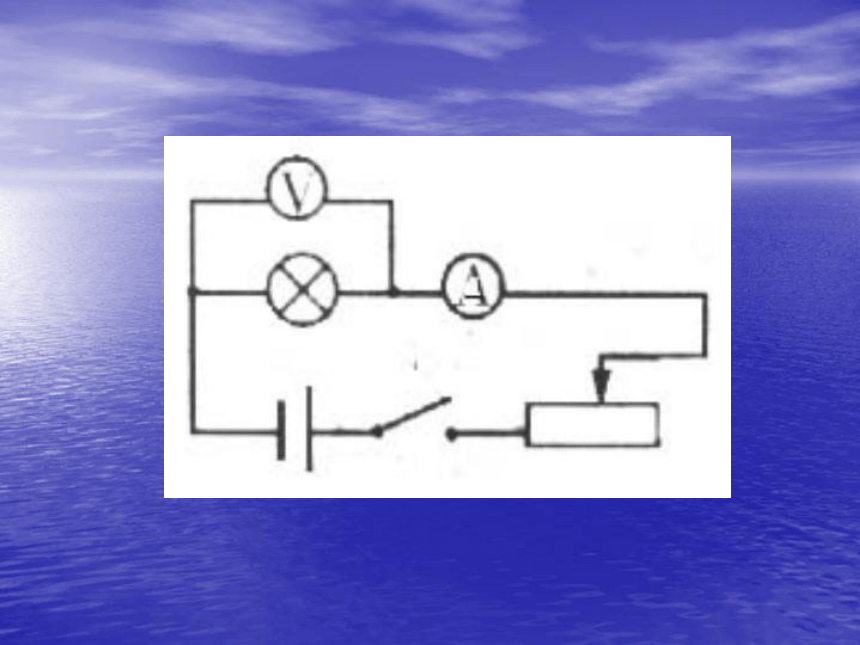

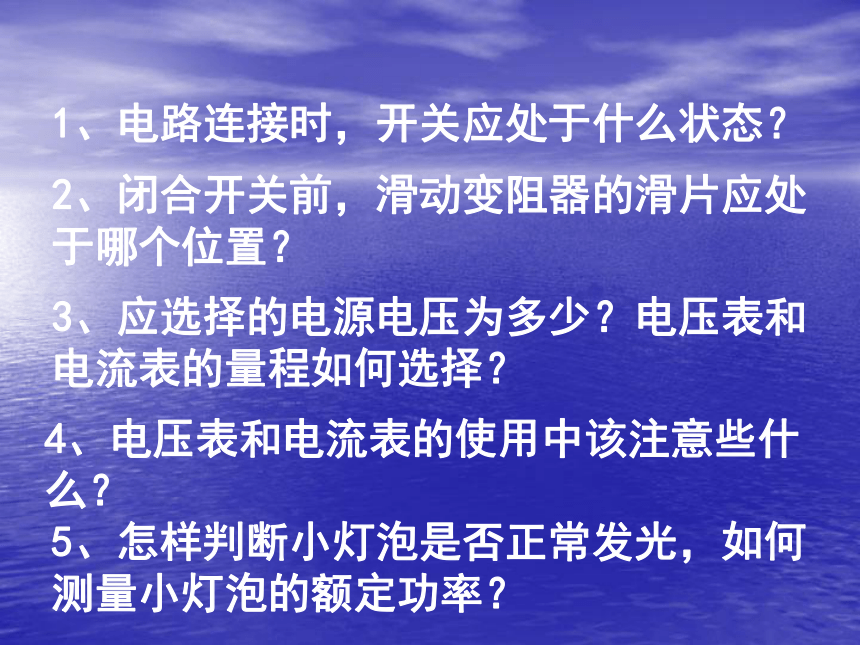

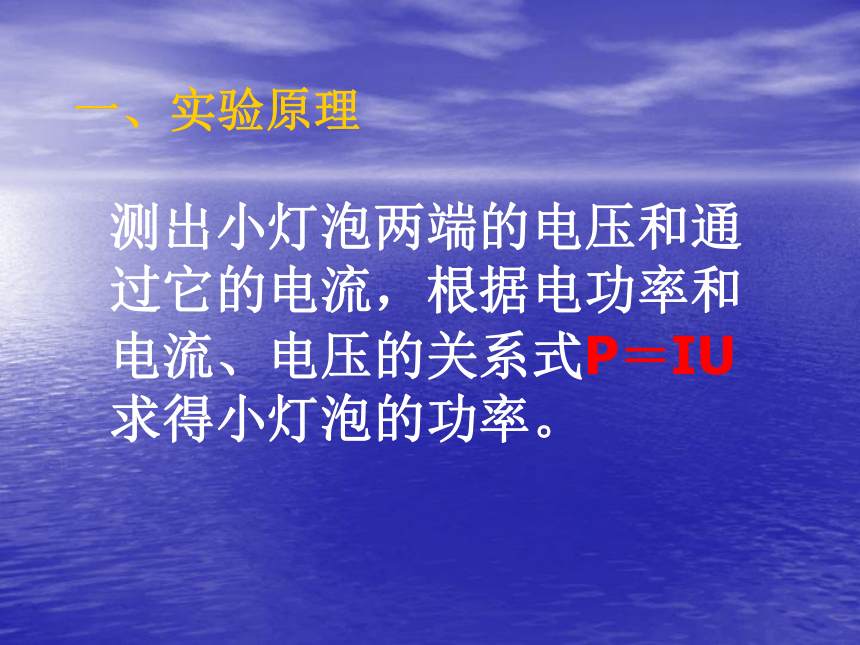

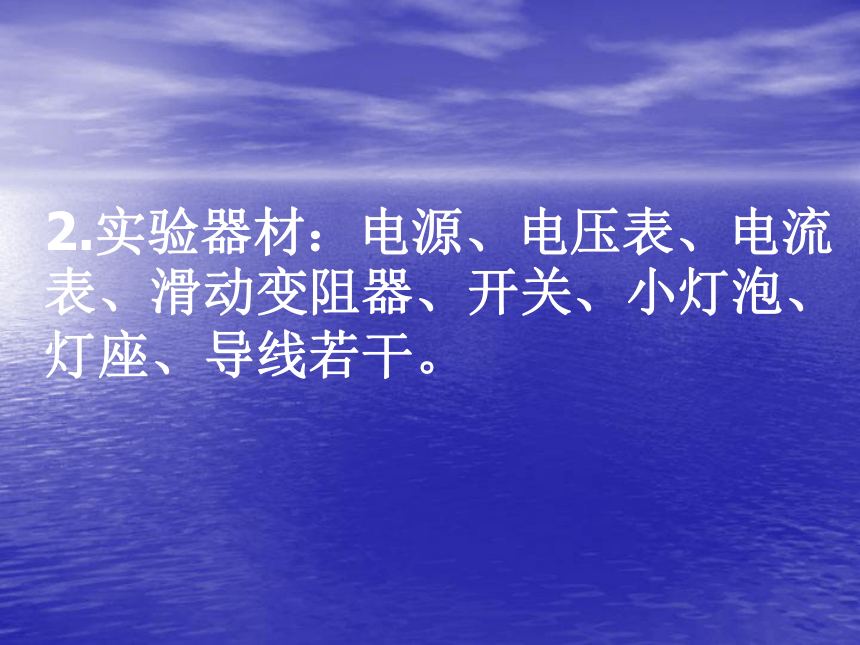

QQ:191134794一、实验原理测出小灯泡两端的电压和通过它的电流，根据电功率和电流、电压的关系式P＝IU求得小灯泡的功率。 2.实验器材：电源、电压表、电流表、滑动变阻器、开关、小灯泡、灯座、导线若干。1、电路连接时，开关应处于什么状态？2、闭合开关前，滑动变阻器的滑片应处于哪个位置？3、应选择的电源电压为多少？电压表和电流表的量程如何选择？5、怎样判断小灯泡是否正常发光，如何测量小灯泡的额定功率？4、电压表和电流表的使用中该注意些什么？1、连接后，发现不管怎么移动滑片，电压表和电流表的示数都很小？2、连接后，发现不管怎么移动滑片，都无法使小灯泡正常发光(亮度较暗)？3、连接后，发现电压表有示数，电流表无示数，灯泡不发光，为什么？1、从表格中可以知道该小灯泡的额定功率是多少？该小灯泡的额定电压为2.5伏2、小灯泡的亮度与实际功率有什么关系？3、能否对三次测量的功率取平均值?42、某同学要测量一只小灯泡的额定功率，小灯泡上仅有“0.4A”字样，额定电压值已模糊不清。实验采用规格为“1A，20欧”的滑动变阻器，在没有电压表的情况下，他设计了如右图所示的电路。实验过程中电源电压保持不变。请回答：
（1）将滑片P移到最右端b处，闭合S1，断开S2，电流表示数为0.3A；断开S1，闭合S2，调节滑片P使小灯泡正常发光，判断小灯泡正常发光的依据是▲_____________。
（2）若小灯泡正常发光时，滑片P恰好在中点，请计算小灯泡的额定功率是多少瓦？（2003年温州中考卷）38．（本题10分）最近家里电灯老是忽明忽暗。小柯从学校借来实验仪器，想用实验来研究产生这种现象的原因。
（1）请你帮他完成电路连接（做在答题卷上）；
（2）闭合开关，他将滑动变阻器的滑片向_____________边滑动，电压表示数逐渐变大，小灯泡慢慢变亮。接着又反方向移动滑片，小灯泡又逐渐变暗。小柯说：“电灯忽明忽暗是____________不稳造成的。
（3）小柯看到小灯泡上只有“3.8V”的字迹。于是，小柯在电路中加接了一只电流表继续实验，记录实验数据如下。表格中有一空未完成，请依据右下图将其读书填入答题卷相应空格内。则这只小灯泡的额定功率是____________瓦。
（2004年温州中考卷）32．为了比较标有“2．5V”和“3．8V”小灯泡的额定功率大小，小明利用实验室器材进行了如下实验：
(1)先连接电路(如图所示)，测定“2．5V”小灯泡的电功率，并记录结果如表一。然后小明从电路中取下 “2．5V”小灯泡，换上“3．8V”小灯泡，并改用电压表 “0-15V”量程进行实验。闭合开关后，调节滑动变阻器，他发现电压表示数始终无法达到3．8V。其原因是：_____________________。 (2)补充实验条件后，小明继续实验并记录结果如表二。比较表一和表二数据，可知正常发光时，哪只灯泡的电功率大? ____________________________。
（2005年温州中考卷）38．(本题9分)小明和同学们在参观某水库时，对水库的水位自动报警器(如下图所示)很感兴趣，进行了热烈的讨论。请你参与他们的讨论，回答下列问题：
??(1)当水位较低时，绿灯发光，此时绿灯两端的电压是220伏，通过的电流是0.2安，求绿灯消耗的电功率是多少瓦?
??(2)图中A是碳棒，当水位由图示位置升高时，碳棒A受到水的浮力将怎样变化??? ▲ (选填“变大”、“变小”或“不变”)；
??(3)当水位上升到一定位置时，电磁铁B通电，产生了 ▲ 性．吸下衔铁C，此时红灯发光，发出警示。（2006年温州中考卷）
