电功率复习[上学期]

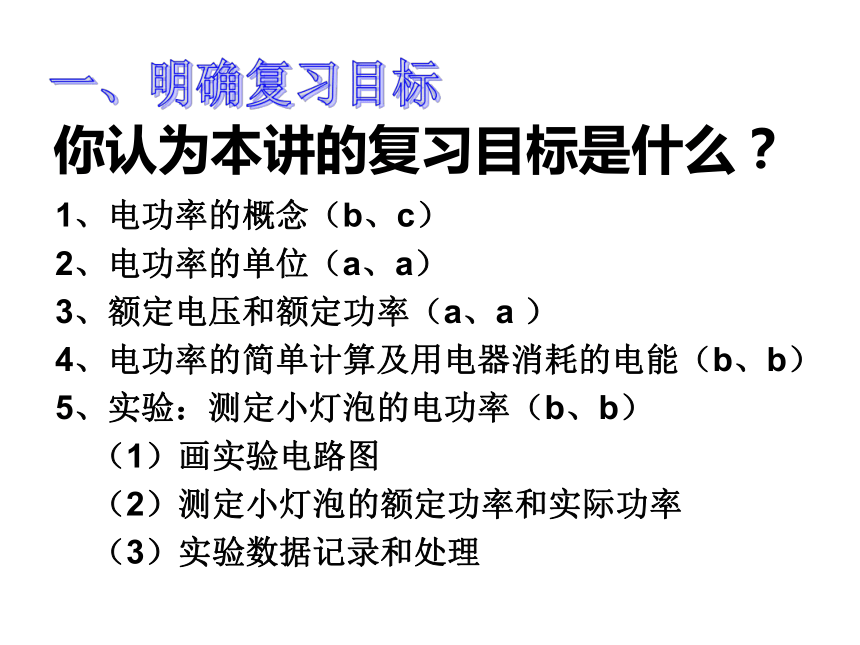

课件15张PPT。第26讲 电功率金乡三中 陈佳胜一、明确复习目标你认为本讲的复习目标是什么？ 1、电功率的概念（b、c）
2、电功率的单位（a、a）
3、额定电压和额定功率（a、a ）
4、电功率的简单计算及用电器消耗的电能（b、b）
5、实验：测定小灯泡的电功率（b、b）
（1）画实验电路图
（2）测定小灯泡的额定功率和实际功率
（3）实验数据记录和处理二、知识应用和归纳1、电功率的概念与单位

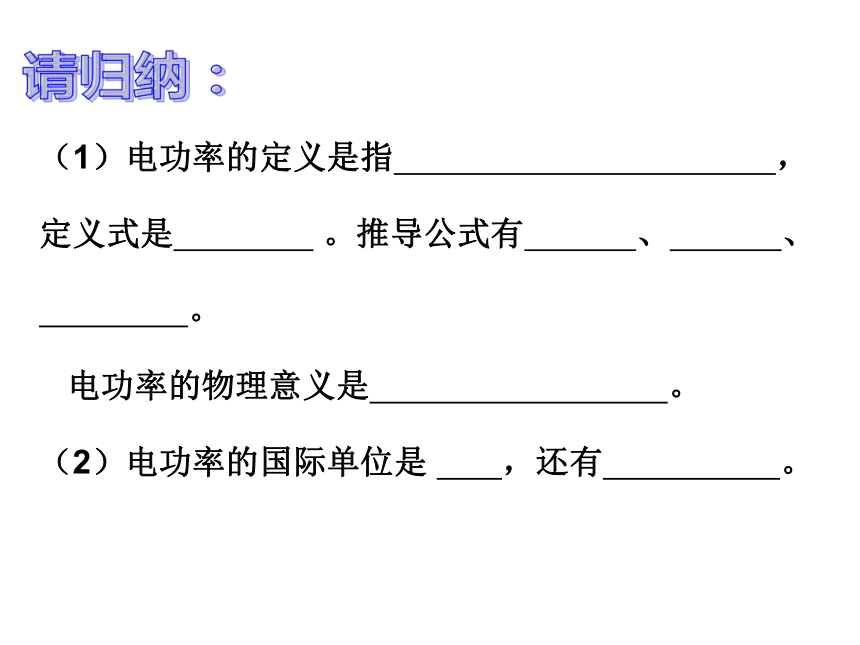

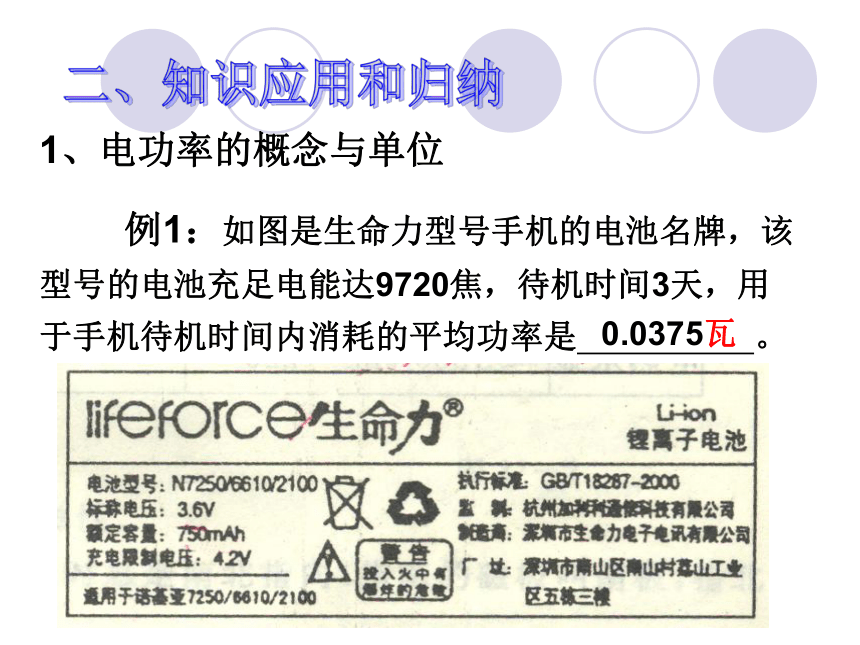

例1：如图是生命力型号手机的电池名牌，该型号的电池充足电能达9720焦，待机时间3天，用于手机待机时间内消耗的平均功率是 。0.0375瓦请归纳：（1）电功率的定义是指 ，
定义式是 。推导公式有 、 、
。
电功率的物理意义是 。
（2）电功率的国际单位是 ，还有 。 2、额定电压和额定功率
例2：如图甲为现代家庭、宾馆常用的无线电水壶（一种在倒水时导线脱离，用电加热的方便水壶），图乙是该电水壶的铭牌。
（1）算一算此电水壶正常工作时的电流；
（2）该电水壶电热丝的电阻多大？

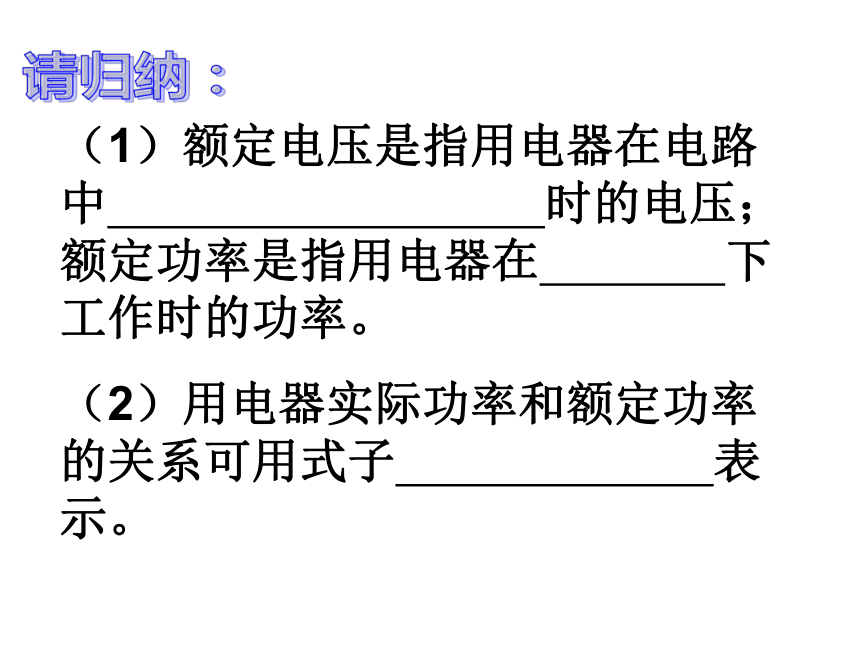

（3）现测得电源电压为210伏，算一算此电水壶的实际功率。请归纳：（1）额定电压是指用电器在电路中 时的电压；额定功率是指用电器在 下工作时的功率。
（2）用电器实际功率和额定功率的关系可用式子 表示。3、电功率的简单计算及用电器消耗的电能

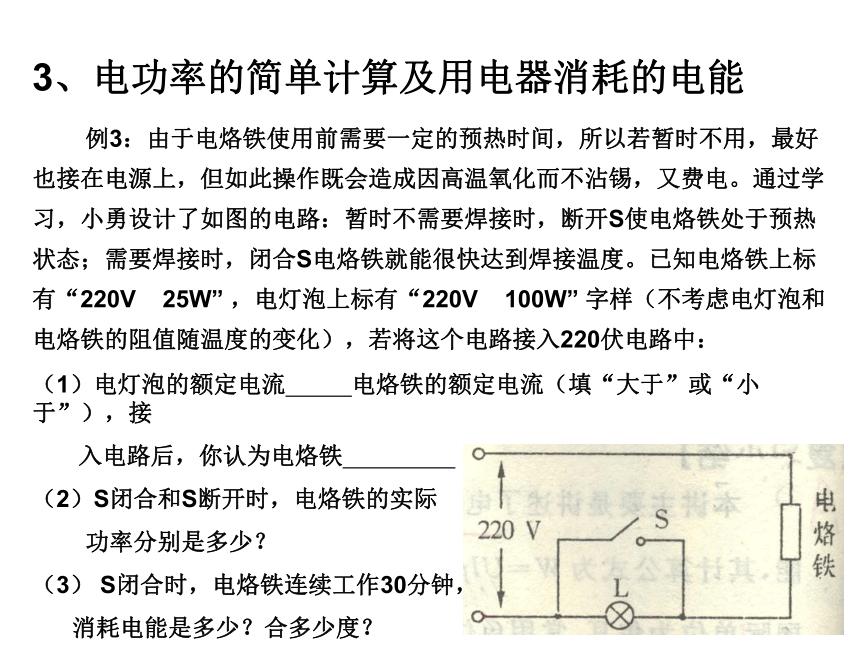

例3：由于电烙铁使用前需要一定的预热时间，所以若暂时不用，最好也接在电源上，但如此操作既会造成因高温氧化而不沾锡，又费电。通过学习，小勇设计了如图的电路：暂时不需要焊接时，断开S使电烙铁处于预热状态；需要焊接时，闭合S电烙铁就能很快达到焊接温度。已知电烙铁上标有“220V 25W” ，电灯泡上标有“220V 100W” 字样（不考虑电灯泡和电烙铁的阻值随温度的变化），若将这个电路接入220伏电路中：
（1）电灯泡的额定电流 电烙铁的额定电流（填“大于”或“小于”），接
入电路后，你认为电烙铁 （填“会”或“不会”）被烧坏 。
（2）S闭合和S断开时，电烙铁的实际
功率分别是多少？
（3） S闭合时，电烙铁连续工作30分钟，
消耗电能是多少？合多少度？进行电功率计算时请注意：（1）要明确电路的连接情况。
（2）还要正确选择公式，并明确各个物理量的对应值及单位，重在实际应用。4、测定小灯泡的电功率
例4：为了测定额定电压为2.5伏的小灯泡的额定功率，可用如图电路来测量。
（1）甲、乙是两个电表，甲是 表，乙是 表。
（2）连接图中的实物电路
（3）在连接电路时，开关S应处于 状态，滑动变阻器的滑片P应先滑到 端。
（4）当开关S闭合后，发现灯泡两端的电压只有2伏，为了测定小灯泡的额定功率，滑动变阻器的滑片P应向 端移动。请小结：（1）小灯泡电功率的测量方法是 ，原理是 。
（2）用伏安法测电功率的电路图是?
（3）用伏安法测电功率时，注意实验器材，按电路图连接电路，电流表和电压表的量程选择和连接以及数据的处理。三、课内追踪练习【基础达标】
1、一盏“220V 25W”的电灯甲和一盏“36V 25W”的电灯乙，当它
们都正常发光时（ ）
A.甲灯亮 B.乙灯亮 C.两灯一样亮 D.无法判断2、两盏灯甲和乙额定功率相等，它们的额定电压U1〈 U2 ，下列
说法错误的是（ ）
A.两灯正常发光时，通过它们的电流 I1〈 I2
B.若两灯灯丝长度，材料相同时，甲灯灯丝较细
C.两灯串联使用时，它们的实际功率 P1 〉 P2
D.两灯并联使用时，它们的实际功率 P1 〉 P2 3、有两盏分别标有“6V 4W” 和 “3V 1W”字样的灯炮，如果将它
们串联在电路中，使其中一个灯泡连续正常发光，则加在串联
电路两端的总电压应为 。（设两灯丝的电阻不变）4、现有两盏分别标有“6V 12W” 和 “3V 6W”字样的灯炮，如果
将它们并联后接在某一电源上，那么干路中允许通过的最大电
流为 。（设两灯丝的电阻不变）5、如图电路中，灯泡标有“6V 1W” 的字样，当S1、 S2都闭合时，
灯泡正常发光；当S1闭合， S2断开
时，灯泡的实际功率为1/9瓦，则
变阻器接入电路的电阻是 。 【综合提高】
6、最近家里电灯老是忽明忽暗。小柯从学校借来实验仪器，
想用实验来研究产生这种现象的原因。
（1）请你帮他完成电路连接；
（2）闭合开关，他将滑动变阻器的滑片向 边滑动，电压表示数逐渐变大，小灯泡慢慢变亮。接着又反向移动滑片，小灯泡又逐渐变暗。小柯说：小灯泡忽明忽暗是 不稳定造成的。
（3）小柯看到小灯泡上只有“3.8V”的字迹。于是，小柯在电路中加接了一只电流表继续实验，记录数据如右。表格中有一空未完成，请依据右下图将其读数填入空格。则这只小灯泡的额定功率是 瓦。
（4）看了小柯的实验，奶奶说：“家里电灯虽然暗些，可我用电茶壶烧开一壶水倒可以省电。”奶奶的话对吗？请简要说明理由： 。7、如图所示的电路中，电源两端的电压恒为4.5伏，L是规格为“3V 3W”的灯炮（电阻不变）。当开关S接在a点时，灯泡L 恰好正常发光。试求：
（1）灯泡L 的电阻RL ；
（2）电路中的电流I；
（3）当开关S接在 b点时，为使灯泡L消耗的实际功率不小于其额定功率的1/4（但也不超过其额定功率），虚线框内的电阻应如何连接？请画出虚线框内的电路图（用最少的电阻个数），并说明电阻值应满足的条件。四、复习小结通过本讲的复习你进一步知道了什么？
