八年级上第4章 电路探秘 电路分析一周作业（无答案）

周一作业
一．选择题（共9小题）

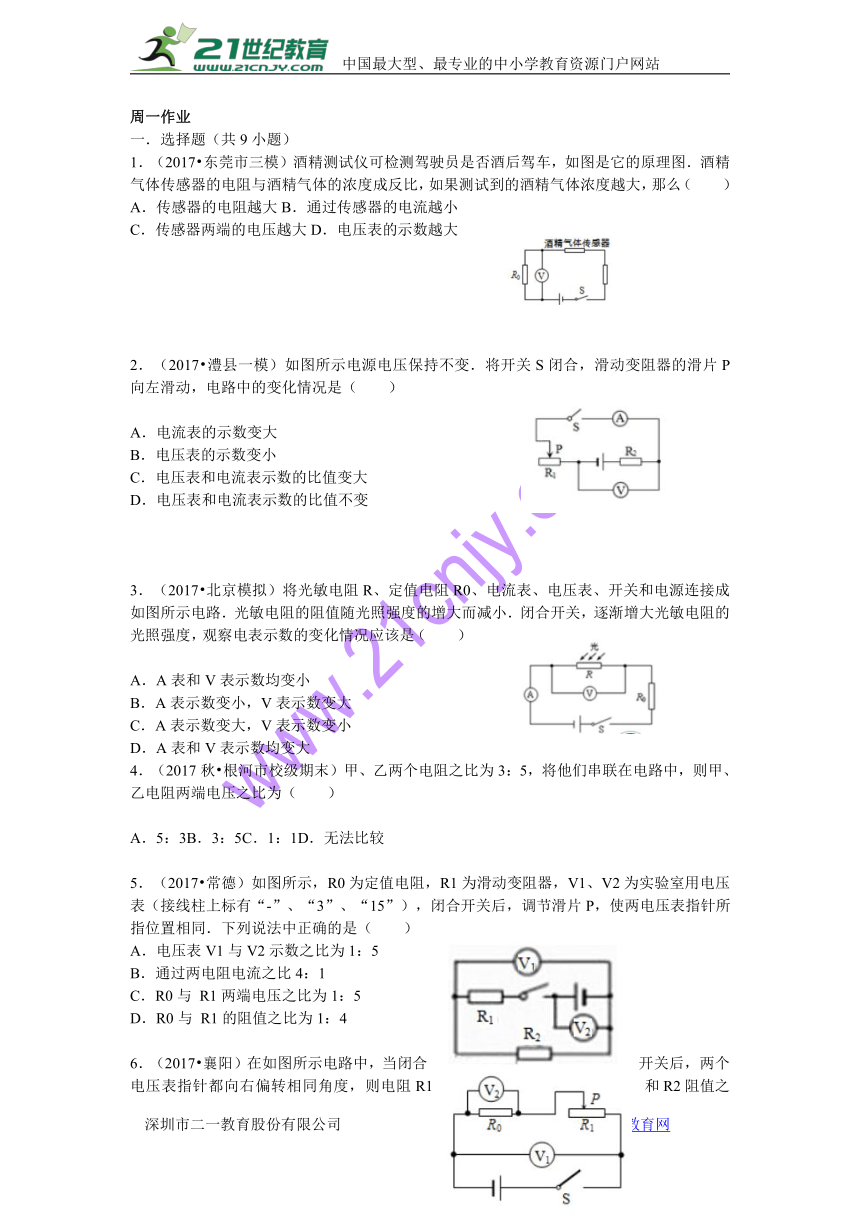

1．（2017?东莞市三模）酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图．酒精气体传感器的电阻与酒精气体的浓度成反比，如果测试到的酒精气体浓度越大，那么（　　）
A．传感器的电阻越大B．通过传感器的电流越小
C．传感器两端的电压越大D．电压表的示数越大

2．（2017?澧县一模）如图所示电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（　　）21世纪教育网版权所有
A．电流表的示数变大
B．电压表的示数变小
C．电压表和电流表示数的比值变大
D．电压表和电流表示数的比值不变
3．（2017?北京模拟）将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（　　）21cnjy.com
A．A表和V表示数均变小
B．A表示数变小，V表示数变大
C．A表示数变大，V表示数变小
D．A表和V表示数均变大
4．（2017秋?根河市校级期末）甲、乙两个电阻之比为3：5，将他们串联在电路中，则甲、乙电阻两端电压之比为（　　）21·cn·jy·com
A．5：3B．3：5C．1：1D．无法比较
5．（2017?常德）如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有“-”、“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是（　　）www.21-cn-jy.com
A．电压表V1与V2示数之比为1：5
B．通过两电阻电流之比4：1
C．R0与 R1两端电压之比为1：5
D．R0与 R1的阻值之比为1：4
6．（2017?襄阳）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（　　）2·1·c·n·j·y
A．1：1B．1：5C．4：1D．4：5

7．（2017?新野县模拟）如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（　　）【来源：21·世纪·教育·网】
A．2.1 V 4.5 VB．2.4 V 2.1 V
C．4.5 V 6.6 VD．4.5V 2.1 V
8．（2017秋?栖霞区期末）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）
A．4.5VB．5.5 VC．3 VD．2 V

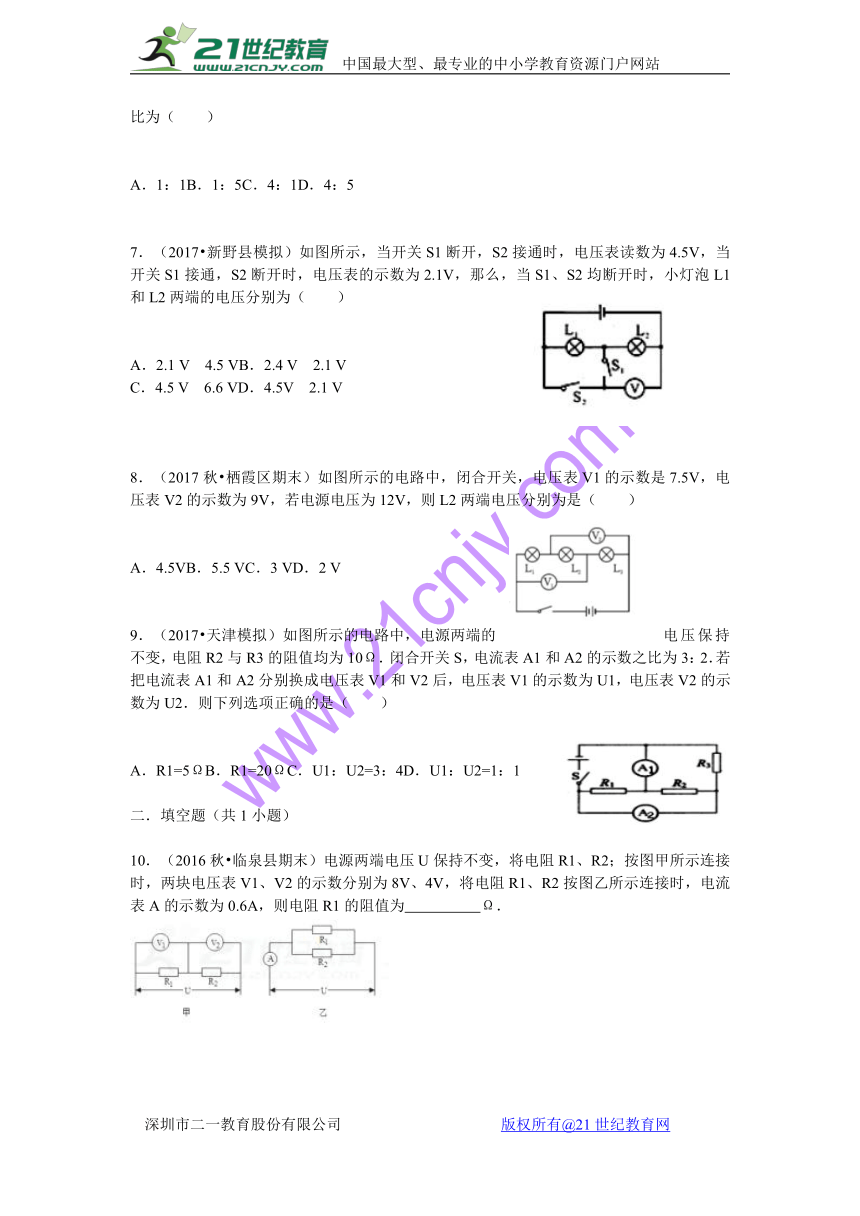

9．（2017?天津模拟）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（　　）21·世纪*教育网
A．R1=5ΩB．R1=20ΩC．U1：U2=3：4D．U1：U2=1：1
二．填空题（共1小题）
（2016秋?临泉县期末）电源两端电压U保持不变，将电阻R1、R2；按图甲所示连接时，两块电压表V1、V2的示数分别为8V、4V，将电阻R1、R2按图乙所示连接时，电流表A的示数为0.6A，则电阻R1的阻值为　　　　　Ω．21教育网

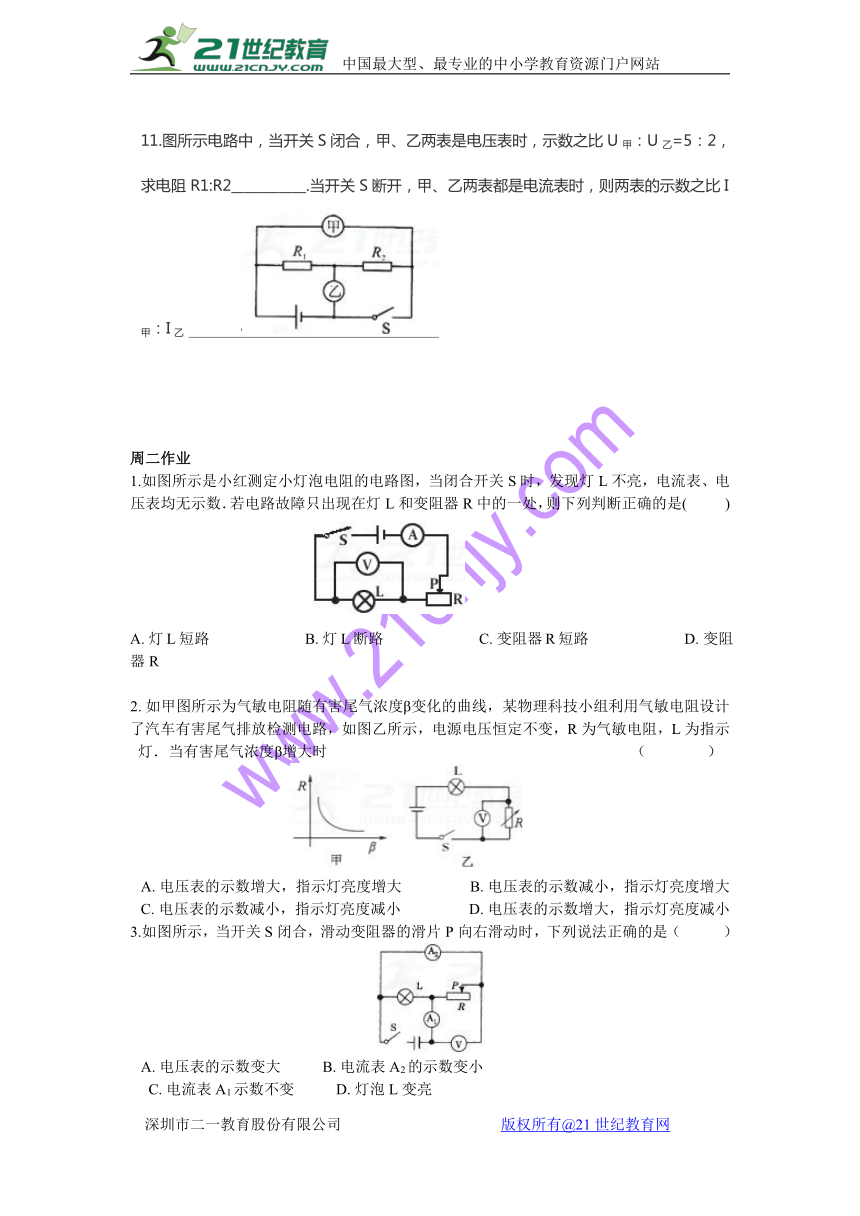

11.图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=5：2，求电阻R1:R2___________.当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙 ‘
周二作业
1.如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数．若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是( )?www-2-1-cnjy-com
A.?灯L短路?????????????????????????B.?灯L断路?????????????????????????C.?变阻器R短路?????????????????????????D.?变阻器R2-1-c-n-j-y
2.?如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时 （　 　）21*cnjy*com
A.?电压表的示数增大，指示灯亮度增大??????????????????B.?电压表的示数减小，指示灯亮度增大C.?电压表的示数减小，指示灯亮度减小??????????????????D.?电压表的示数增大，指示灯亮度减小
3.如图所示，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是（ ???）
A.?电压表的示数变大???????????B.?电流表A2的示数变小???????????C.?电流表A1示数不变???????????D.?灯泡L变亮【来源：21cnj*y.co*m】

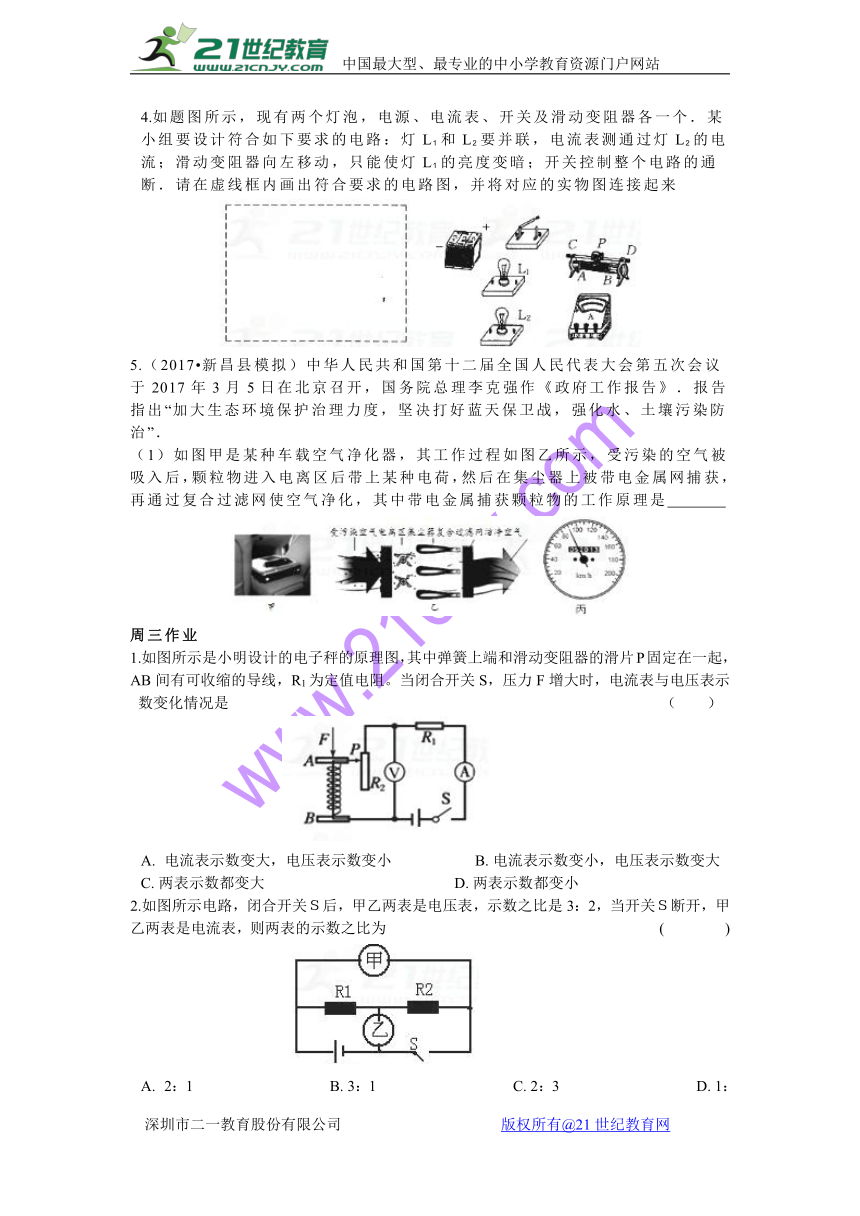

4.如题图所示，现有两个灯泡，电源、电流表、开关及滑动变阻器各一个．某小组要设计符合如下要求的电路：灯L1和L2要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1的亮度变暗；开关控制整个电路的通断．请在虚线框内画出符合要求的电路图，并将对应的实物图连接起来
5.（2017?新昌县模拟）中华人民共和国第十二届全国人民代表大会第五次会议于2017年3月5日在北京召开，国务院总理李克强作《政府工作报告》．报告指出“加大生态环境保护治理力度，坚决打好蓝天保卫战，强化水、土壤污染防治”．（1）如图甲是某种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区后带上某种电荷，然后在集尘器上被带电金属网捕获，再通过复合过滤网使空气净化，其中带电金属捕获颗粒物的工作原理是
周三作业
1.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是 （　　）【出处：21教育名师】
?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变小，电压表示数变大C.?两表示数都变大??????????????????????????????????????????????????D.?两表示数都变小
2.如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是3：2，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为 ( ) 【版权所有：21教育】
?2：1????????????????????????????????????B.?3：1????????????????????????????????????C.?2：3????????????????????????????????????D.?1：321教育名师原创作品
3.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能，可采取的方法是________。
4.娟娟同学在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象．由图可得甲的电阻为________Ω，甲、乙两个电阻串联后总电阻是________Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为________A；这两个电阻并联后接在9V电源上，干路中的电流为 A
5.（2017?渠县一模）实验器材如图所示：一个电源，L1、L2两个完全相同的灯泡，A1、A2两个电流表，一个开关，若干条导线．请你设计一个电路，要求：两个灯泡L1、L2并联；两个电流表接入电路，且A1的示数大于A2的示数．
（1）请在方框内画出你设计的电路图．（2）按照你设计的电路图，将图中电路元件连接起来．
周四作业
1．（2017?天津）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（　　）21*cnjy*com
2．（2017?天门）如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V1与电流表A的示数之比变大
C．电流表A的示数变大，电压表V2的示数不变
D．电流表A的示数变小，电压表V1的示数变小
3．（2017?河池）在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（　　）
A．通过R1的电流为1A B．R1两端的电压为2V
C．干路中的电流为3A D．电路的总电阻为9Ω
4．（2017?营口）如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（　　）
A．I2=I1、U2＜U1B．I2＞I1、U2=U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
5．（2017?广东）如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（　　）
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
6．（2017?常州）如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（　　）
A．1：3 B．3：1 C．3：4 D．4：3
7．（2017?广元二模）如图，电源电压恒定不变，R1与R2为两个定值电阻，当闭合S1，断开S2、S3时，电流表的示数为3安，当闭合S1和S2断开S3时，电流表的示数为5安，当闭合S3断开S1和S2时，电路中的总电阻为R总，则R1与R总之比是（　　）
A．5：2B．3：5C．5：2D．2：5

二．计算题（共2小题）
8．（2017秋?新罗区校级期中）如图所示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A的示数为0.9A．求：
（1）R1两端的电压
（2）R2的阻值．
周五作业
1.如图所示的电路中，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表示数的变化情况是??? ( ? ? ? )
??
A.?电压表、电流表示数均变大????????????????????????????????B.?电压表、电流表示数均变小C.?电压表示数变大，电流表示数变小??????????????????????D.?电压表示数变小，电流表示数变大
2.如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是??? (??? )
A.?电压表V1示数为零，灯L1断路????????????????????????????B.?电压表V1示数为零，灯L1短路C.?电流表A示数为零，灯L2断路??????????????????????????????D.?电流表A示数为零，灯L2短路
3.（2017?抚顺三模）小丽把塑料匙在毛衣上来回摩擦，然后放在缓慢下流的细水流旁边，会发现水流向塑料匙偏转．根据这一场景，请你回答下列问题
（1）塑料匙为什么能够吸引细水流？
4.（2017?红山区校级二模）如题图所示，现有两个灯泡，电源、电流表、开关及滑动变阻器各一个．某小组要设计符合如下要求的电路：灯L1和L2要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1的亮度变暗；开关控制整个电路的通断．请在虚线框内画出符合要求的电路图，并将对应的实物图连接起来．
5.?用如图甲所示的实验电路探究“电流与电阻的关系”．
电阻R/Ω
5
10
15
电流I/A
0.15
0.1
(1)连接电路时，图甲中导线E端应与滑动变阻器的　________?　（选填“A”、“B”、“C”或“D”）接线柱相连，使闭合开关前滑动变阻器的滑片P应置于A端．
(2)闭合开关，移动滑动变阻器的滑片P发现，电压表始终无示数，电流表有示数，其原因可能是________?　（只填序号）A．滑动变阻器断路? B．R短路? C．R断路
(3)排除故障后，将5Ω的电阻接入电路，调节滑动变阻器，使电压表示数为1.5V，电流表指针位置如图乙所示，则电流表读数为　________?　A．
6.（2016秋?贵阳期末）小光提出：“在串联电路中，电流从电源正极流出后，每流过一个用电器电流值将会减小”的猜想．实验室中有如下器材：电源、开关、小灯泡2只、导线若干．小光利用上述器材来探究串联电路中电流的特点以验证自己的猜想．（1）小光设计了如图1所示的两灯串联电路，请你将两只电流表正确接入该电路中，使两灯均能发光并符合小光的实验目的．（请在答题卡的虚线框中画出该实验电路图）
（2）小光按重新设计的电路图连接电路元件，当接完最后一根导线时，两个小灯泡就发光了，请你指出他连接实物电路时的不规范之处：（3）实验中按照电流指向，若第一只电流表和第二只电流表的示数分别如图2甲、乙所示，小光根据电流表的指针偏转情况肯定了自己的猜想是正确的．你认为这可信吗？
理由是?
（4）若实验中小灯泡L1比L2亮，能否通过灯泡亮度判断通过L1的电流大于通过L2的电流．请你用所学物理知识分析说明：
、
7.小科想利用如图所示的电路测量未知电阻Rx的阻值，已知R0的阻值是20Ω。当闭合S1、断开S2时，电流表的示数是0.3A； 当S1、S2均闭合时，电流表的示数是0.5A。 求
(1)电源两端的电压；
(2)电阻Rx阻值。
