5.1 透镜 课件

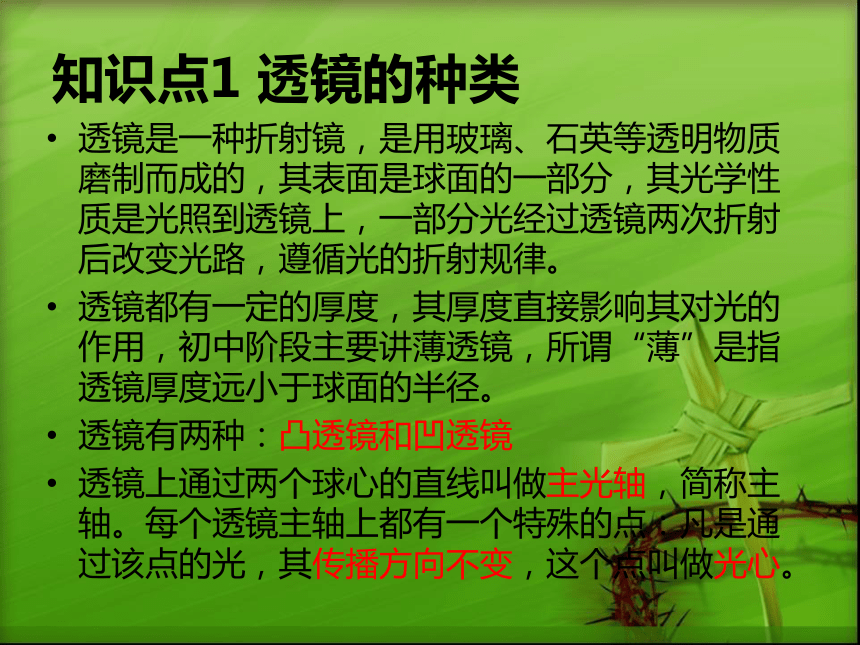

课件18张PPT。第五章 透镜及其应用第1节 透镜知识点1 透镜的种类透镜是一种折射镜，是用玻璃、石英等透明物质磨制而成的，其表面是球面的一部分，其光学性质是光照到透镜上，一部分光经过透镜两次折射后改变光路，遵循光的折射规律。
透镜都有一定的厚度，其厚度直接影响其对光的作用，初中阶段主要讲薄透镜，所谓“薄”是指透镜厚度远小于球面的半径。
透镜有两种：凸透镜和凹透镜

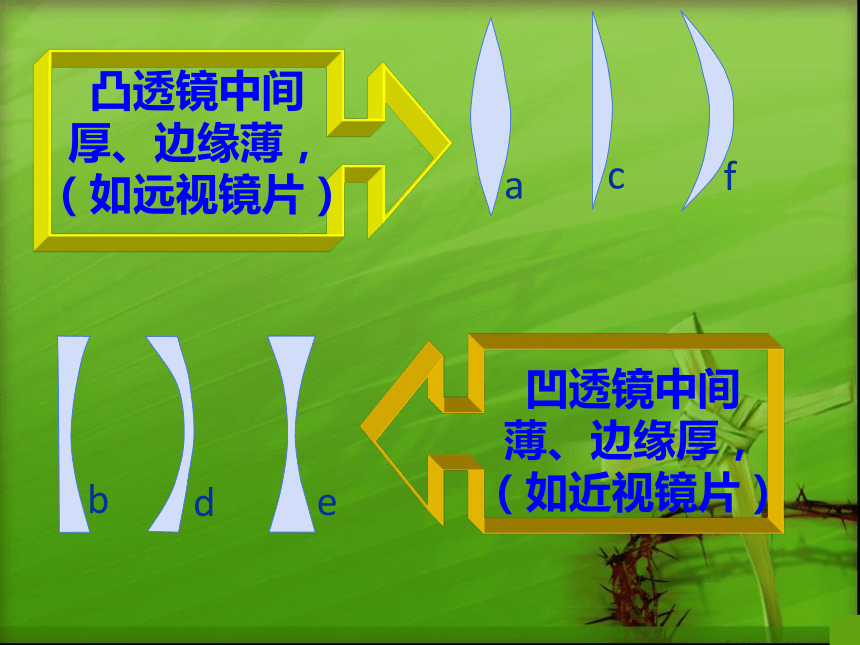

透镜上通过两个球心的直线叫做主光轴，简称主轴。每个透镜主轴上都有一个特殊的点：凡是通过该点的光，其传播方向不变，这个点叫做光心。凸透镜中间
厚、边缘薄，
（如远视镜片）凹透镜中间
薄、边缘厚，

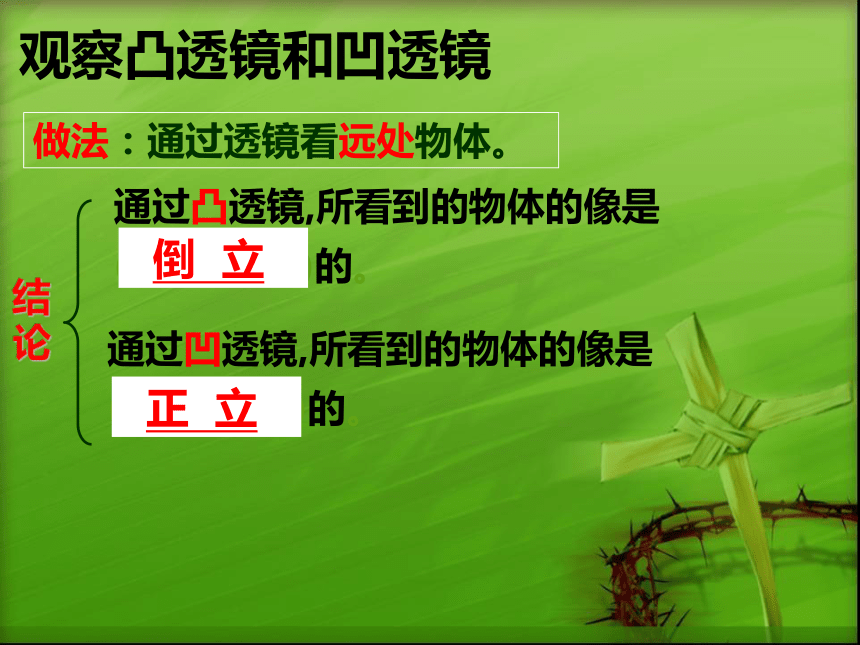

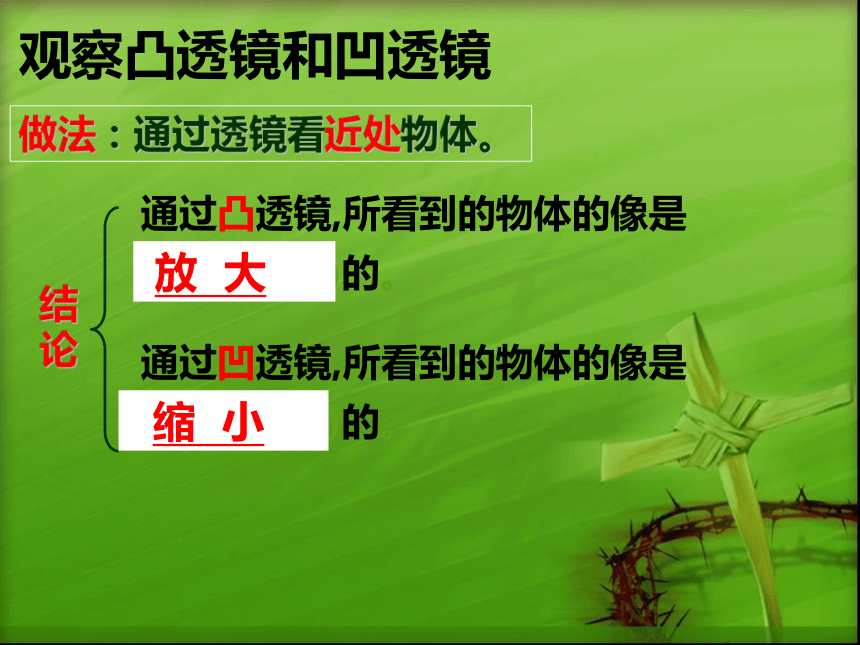

（如近视镜片）通过凸透镜,所看到的物体的像是(放大/缩小)的。通过凹透镜,所看到的物体的像是(放大/缩小)的。 放 大 做法：通过透镜看近处物体。结论 缩 小观察凸透镜和凹透镜通过凸透镜,所看到的物体的像是 (正立/倒立)的。通过凹透镜,所看到的物体的像是 (正立/倒立)的。 正 立做法：通过透镜看远处物体。结论 倒 立观察凸透镜和凹透镜PPT模板：www.1ppt.com/moban/ PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/ PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/ PPT教程： www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/ 范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/ 教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/ 数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/ 美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/ 物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/ 生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/ 历史课件：www.1ppt.com/kejian/lishi/

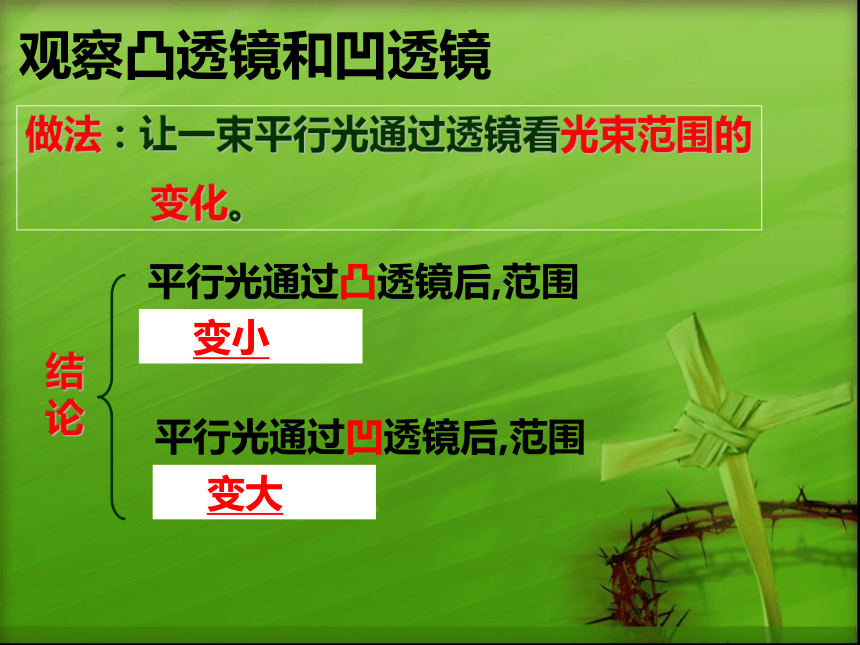

做法：让一束平行光通过透镜看光束范围的

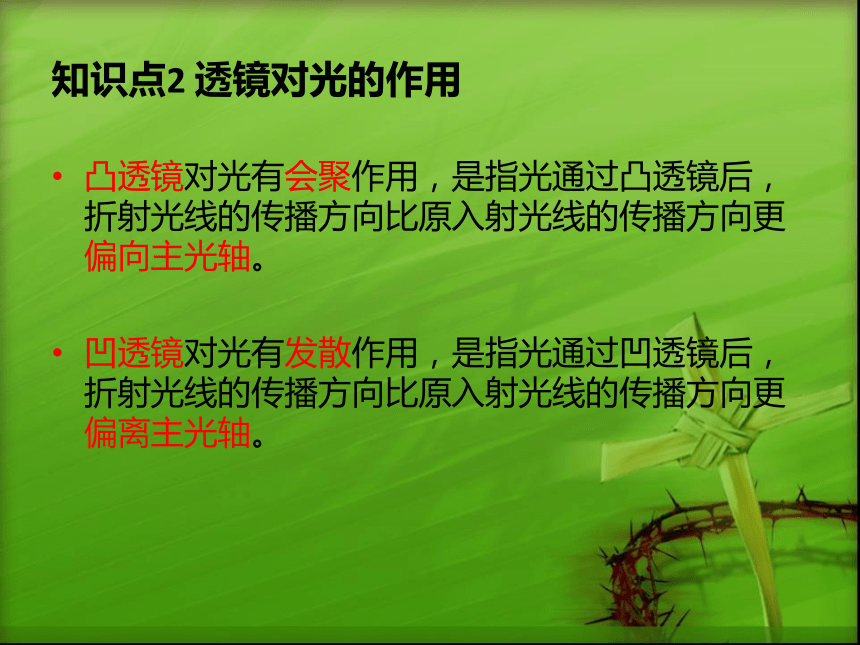

变化。平行光通过凸透镜后,范围(变大/变小) 。结论 平行光通过凹透镜后,范围(变大/变小) 。 变小 变大 观察凸透镜和凹透镜知识点2 透镜对光的作用凸透镜对光有会聚作用，是指光通过凸透镜后，折射光线的传播方向比原入射光线的传播方向更偏向主光轴。
凹透镜对光有发散作用，是指光通过凹透镜后，折射光线的传播方向比原入射光线的传播方向更偏离主光轴。凸透镜对光线有会聚作用,所以又叫会聚透镜。oo主光轴：通过光心且垂直于透镜平面的直线1、凸透镜对光线的作用光心：透镜的中心0Foo凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点(F)。焦点到光心的距离叫做焦距(f)。同一凸透镜两侧的焦距相等。
对于凸透镜，表面越凸，焦距(f)越短，会聚作用越强.凸透镜的焦点和焦距oo由光路可逆原理可知，从焦点发出的光线经凸透镜后将平行于主光轴射出。凹透镜对光有发散作用,所以又叫发散透镜。
2、凹透镜对光线的作用 凹透镜能使平行于
主光轴的光发散，
发散光线的反向延
长线交于一点，这
个点叫做焦点F（虚焦点）。
焦点到透镜中心的距离叫做焦距f。
Ff凹透镜的焦点、焦距OFFOOO由光路可逆原理可知，射向凹透镜对侧焦点的光线经凹透镜后将平行于主光轴射出。O结论：凡是通过光心的光，
其传播方向不改变FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。三条特殊光线一、透镜的分类：学到了什么？ 二、概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 学到了什么？1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、三条特殊光线：归纳：方法一:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸） 方法二:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。 方法三:“照”。通过透镜对平行光线是会聚还是发散加以辨别。
