17.2欧姆定律 课件

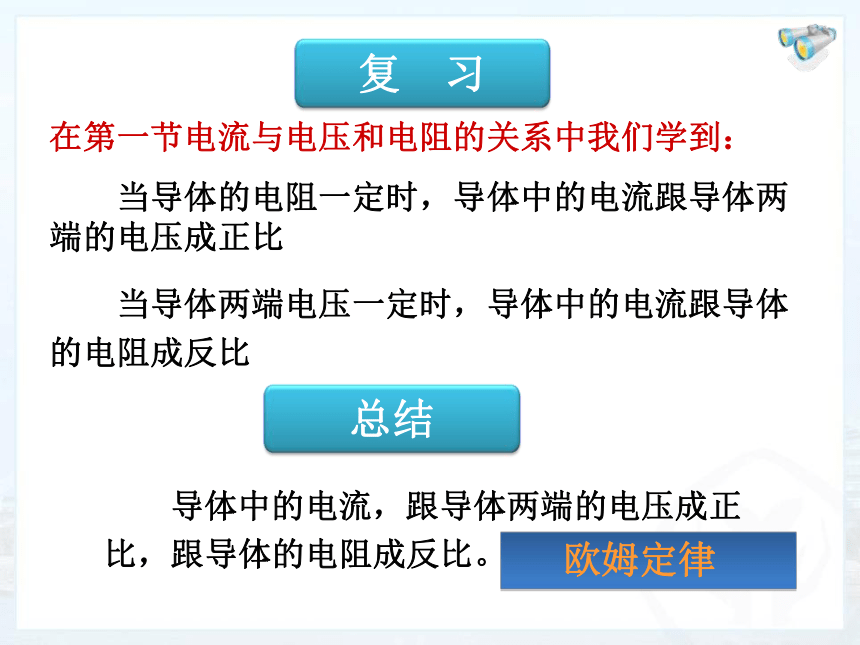

课件17张PPT。欧姆定律第十七章 第２节在第一节电流与电压和电阻的关系中我们学到：
　　当导体的电阻一定时，导体中的电流跟导体两端的电压成正比
　　当导体两端电压一定时，导体中的电流跟导体的电阻成反比 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 欧姆定律
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆（1787-1854）

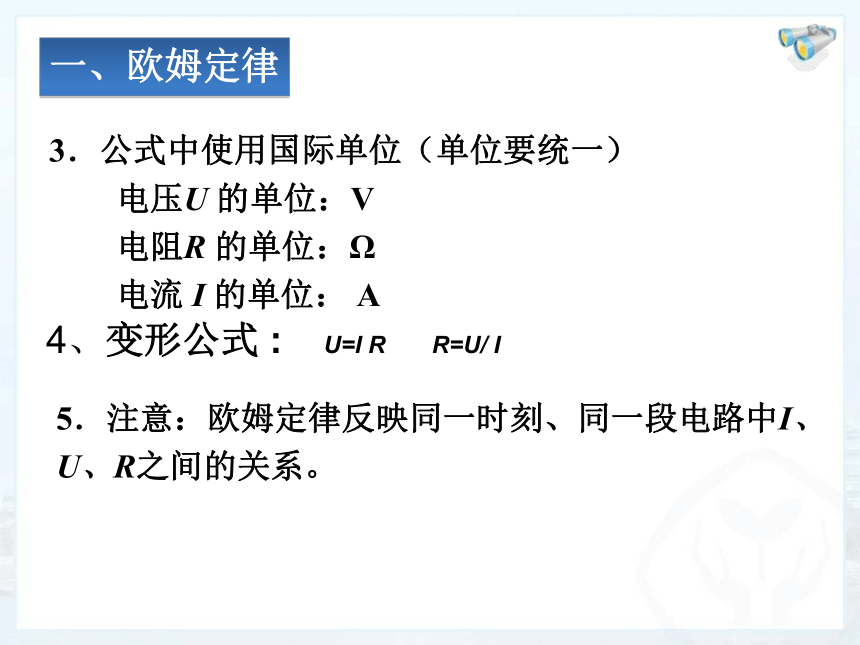

德国物理学家 2．欧姆定律的数学表达式： 电压电阻电流一、欧姆定律1．欧姆定律的内容：3．公式中使用国际单位（单位要统一）
　　电压U 的单位：V
　　电阻R 的单位：Ω
　　电流 I 的单位： A5．注意：欧姆定律反映同一时刻、同一段电路中I、 U、R之间的关系。一、欧姆定律4、变形公式 :U=I R R=U/ I
　　（1）读题、审题（注意已知量的内容）；
　　（2）根据题意画出电路图；
　　（3）在图上标明已知量的符号、数值和未知量的符号；

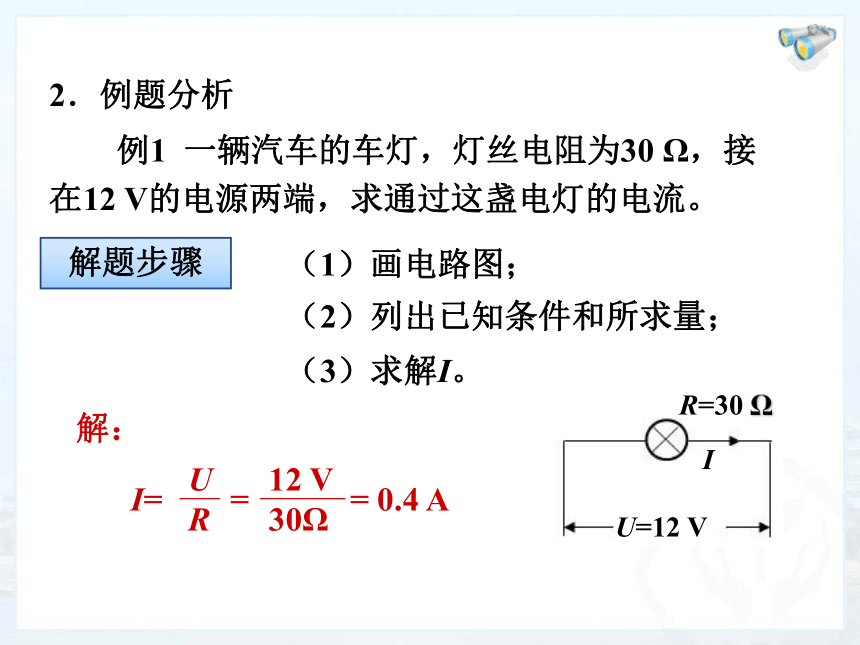

　　（4）选用物理公式进行计算（书写格式要完 整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律　　例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。 解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。2．例题分析解题步骤　　例2 如图，闭合开关后，电压表的示数为6V,电流表的示数是0.3 A，求电阻R的阻值。解：　　练习1 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。解：UL=ILRL =0.6 A×20 Ω =12 VRL=20 ΩI=0.6 AIL=I=0.6 A内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比公式： I = U/R变形公式 : U=I R R=U/ I欧姆定律　　1．关于电流跟电压和电阻的关系，下列说法正确的是（ ）
　A．导体的电阻越大，通过导体的电流越小
　B．导体的电阻越大，通过导体的电流越大
　C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大
　D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大DA、当导体两端电压为零时，导体电阻也为零。
B、导体两端的电压越大，导体的电阻也越大
C、导体中的电流越大，导体的电阻也越大。
D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。
2.根据欧姆定律公式 可导出
关于此式，下列说法正确的是( )D　　3．一条镍铬合金线的两端加上4 V电压时，通过的电流是0.2 A，则它的电阻是 Ω。若合金线的两端电压增至16 V时，它的电阻是 Ω，这时若要用电流表测量它的电流，应选用量程为
A的电流表。20 20 0~3　　4．关于欧姆定律，下列叙述中正确的是
　　　　　　　　　　　　　　　　（ ）
　　A．在相同电压下，导体的电流和电阻成反比
　　B．对同一个导体，导体中的电流和电压成正比
　　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比
　　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关A B D　　5．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2。（选填“大于”、“等于”
或“小于”）
大于 6.一个电熨斗的电阻是80Ω，接在 220V的电压上，流过它的电流是多少? 7.一个定值电阻的阻值是10 Ω，使用时流过的电流是200mA，加在这个定值电阻两端的电压是多大？ 8.某小灯泡工作时两端的电压是2.5V，用电流表测得此时的电流是300mA，此灯泡工作时的电阻是多少？1、教材：P79 1、2题2、《课堂练习册》：
本节对应练习选择、填空题。
