杭州 光学复习1[下学期]
图片预览
文档简介

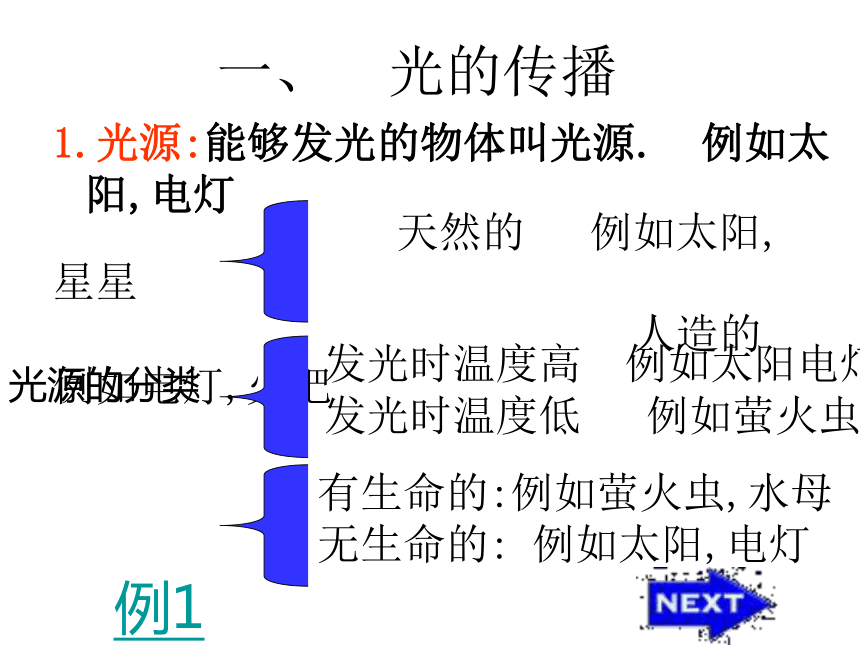

课件28张PPT。光学复习一、 光的传播1.光源:能够发光的物体叫光源. 例如太阳,电灯
天然的 例如太阳,星星
人造的 例如电灯,火把发光时温度高 例如太阳电灯
发光时温度低 例如萤火虫有生命的:例如萤火虫,水母

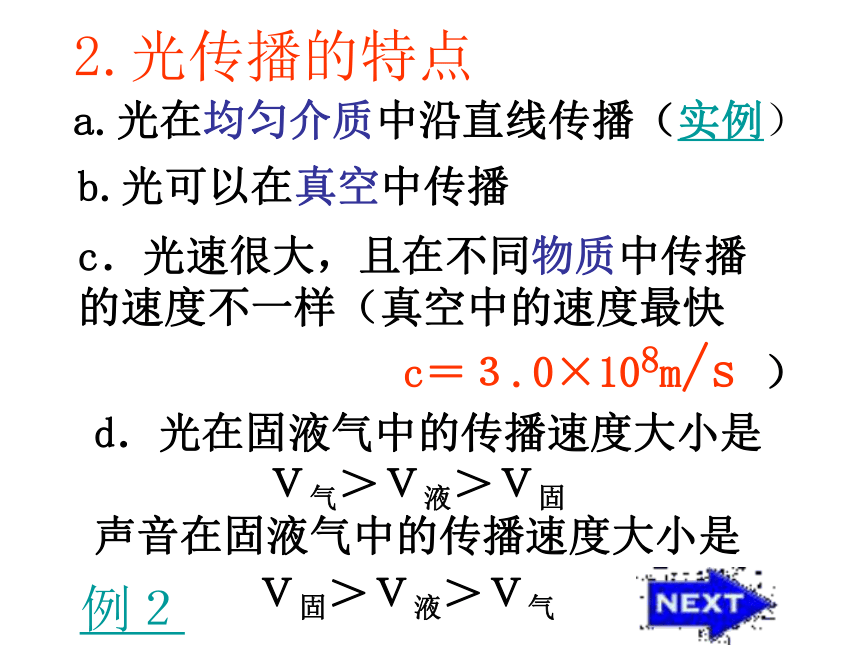

无生命的: 例如太阳,电灯光源的分类例1例1 下列选项中,不同于其他光源的是 ( ) A 太阳 B水母 C 电灯 D 萤火虫C2.光传播的特点a.光在均匀介质中沿直线传播（实例）b.光可以在真空中传播
c．光速很大，且在不同物质中传播
的速度不一样（真空中的速度最快
c＝３.0×108m/s ）d．光在固液气中的传播速度大小是
Ｖ气＞Ｖ液＞Ｖ固
声音在固液气中的传播速度大小是

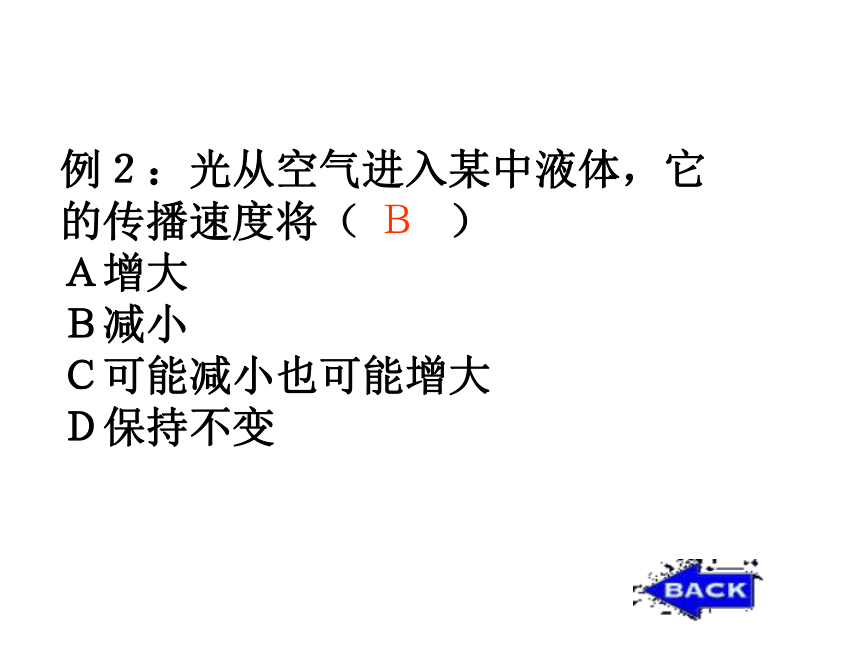

Ｖ固＞Ｖ液＞Ｖ气例２例２：光从空气进入某中液体，它的传播速度将（ ）
Ａ增大
Ｂ减小
Ｃ可能减小也可能增大
Ｄ保持不变

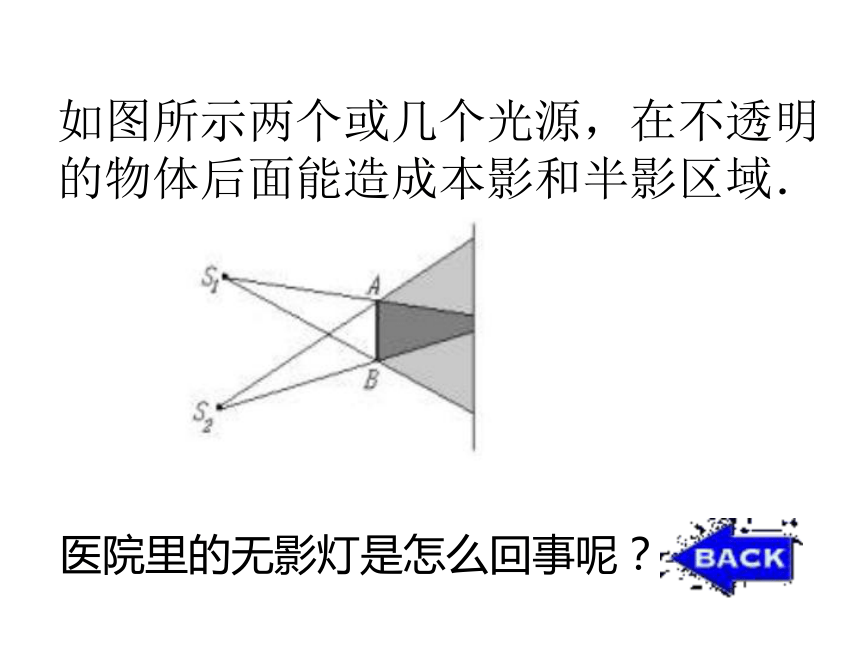

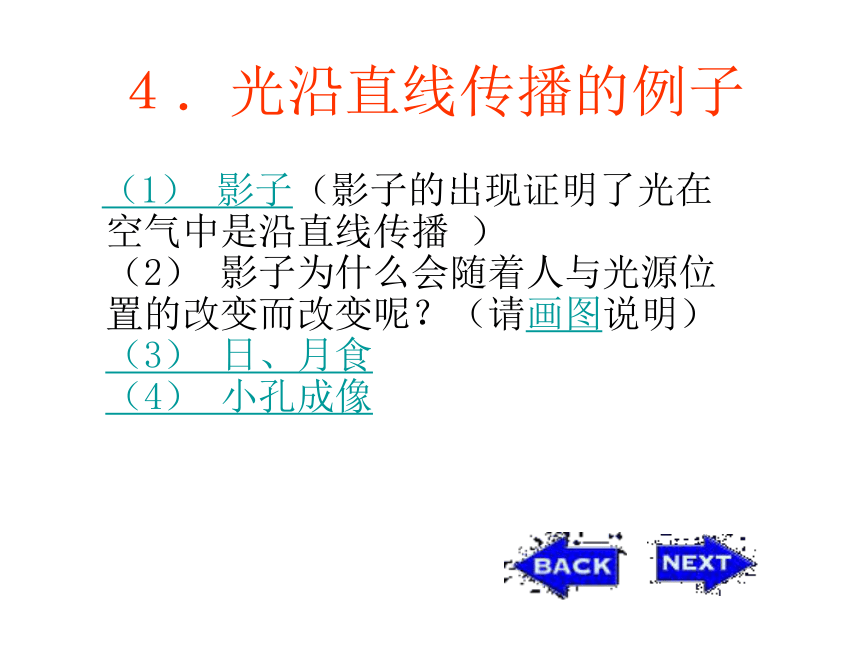

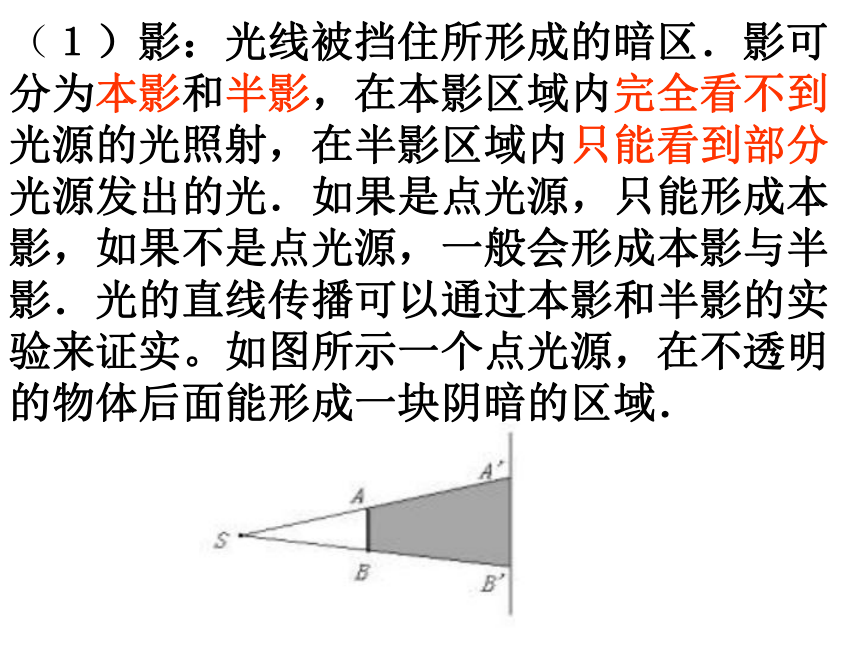

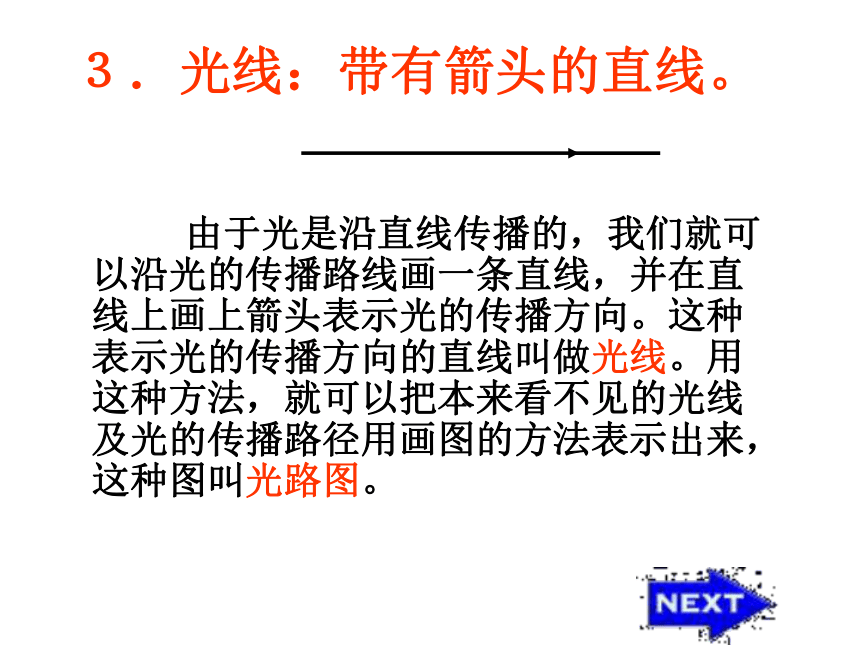

Ｂ３．光线：带有箭头的直线。 ?? ?????????由于光是沿直线传播的，我们就可以沿光的传播路线画一条直线，并在直线上画上箭头表示光的传播方向。这种表示光的传播方向的直线叫做光线。用这种方法，就可以把本来看不见的光线及光的传播路径用画图的方法表示出来，这种图叫光路图。 ４．光沿直线传播的例子 （1） 影子（影子的出现证明了光在空气中是沿直线传播 ） （2） 影子为什么会随着人与光源位置的改变而改变呢？（请画图说明） （3） 日、月食 （4） 小孔成像 （１）影：光线被挡住所形成的暗区．影可分为本影和半影，在本影区域内完全看不到光源的光照射，在半影区域内只能看到部分光源发出的光．如果是点光源，只能形成本影，如果不是点光源，一般会形成本影与半影．光的直线传播可以通过本影和半影的实验来证实。如图所示一个点光源，在不透明的物体后面能形成一块阴暗的区域．如图所示两个或几个光源，在不透明的物体后面能造成本影和半影区域．医院里的无影灯是怎么回事呢？返回（A）日食太阳地球（B）月食月球（4）小孔成像问题：白天风和日丽小明在欣赏风景的同时，还发
现了一个奇怪的现象，观察水面，发现 某个角度
特别亮，请用你学过的知识解释APOQ入射光线反射光线如果一束光以与水平成40度的角射到平静的水面，如何画出它的反射光线三、光的反射定律两角相等三线共面法线居中光路可逆的如果一束平行光射入，则反射光线有什么特点？2反射的类型：镜面反射漫反射 晚上，在桌子上铺一张白纸，把一块
小平面镜放在纸上（镜面朝上），让手电
筒的光正对着平面镜照射，从侧面看过去，
白纸比镜子_____（填“亮”或“暗”），这时
光在白纸上发生了________。亮漫反射问题：举例生活中利用光的反射现象的例子潜望镜3、平面镜成像一只小狗正好在平面镜前欣赏自己的全身象，此时它所看到的全身像应是图中虚像， 像与物连线跟镜面垂直 ，物像到镜面的距离相等 虚像：由实际光线反向延长线相交而成，不能
呈在光屏上的
练习3：如图所示，S是点光源，
MN是平面镜，P是平面
镜前的一点，请在图上
画出从S点发出的光线
经平面镜反射后过P点
的反射光线。4、身高1.7米的小明站在平面镜前2米处，已知平面镜
高1米，则这人在平面镜中的像高______米，像到人的距离是______米；若小明以1米/秒的速度走近平面镜，则像相对于小明的速度是______，走近的过程中小明成的像______(变大，变小或不变)1.742米/秒不变NirBA作图方法1、确定入射点。2、作法线，并标出入（或反）射角。3、作反（或入）射光线；（还有平面镜）。1、在下图中画出反射光线或入射光线，并标出入射角和反射角的大小。30°i60°r60°变化1、完成下列光路变化2、做出平面镜的位置。变化3、完成下列光路。2、作出物体在镜子中的像。3、图4所示，丽华家墙上有一字幅“敢上九天揽月”，其中的“上”
字如果在平面镜中观察，应当是图中的 ( )C4、如图所示，平面镜上方有一竖直挡板P，在AB和CD的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。请在图中找出发光点的位置。分析与解答 由题意可知BA、CD为两条反射光线，可以用对称法来找S点的位置。具体作法是：
（1）反向延长BA、CD使它们交于一点S`；
（2）作出S`关于镜面的对称点S，S即为发光点。如图所示。 说明 S`为发光点S的像点，确定发光点或平面镜的位置时，一般用数学中的对称法。 5、某中学举办一次“物理体育比赛”，运动员在比赛之后要说明自己运用了哪些物理知识。比赛中有如下一个项目：从A点起跑，到XY线上抱起一个实心球，然后跑到B点，要求跑过的距离最短（如图示）ABCDFFOFOFOFOF 6、思考：
1、太阳光和水平面的夹角是40o，为使太阳光竖直射入井底，应该怎样放置平面镜？2、一人从平面镜中观察外界，若他想观察的范围大一些，他应离平面镜远一些；还是近一些？为什么？3、如果你想在镜子中看到自己的全身，至少应选择多高的平面镜，应如何放置？设人的高度为1.6米，眼睛距头顶的距离为6厘米。
