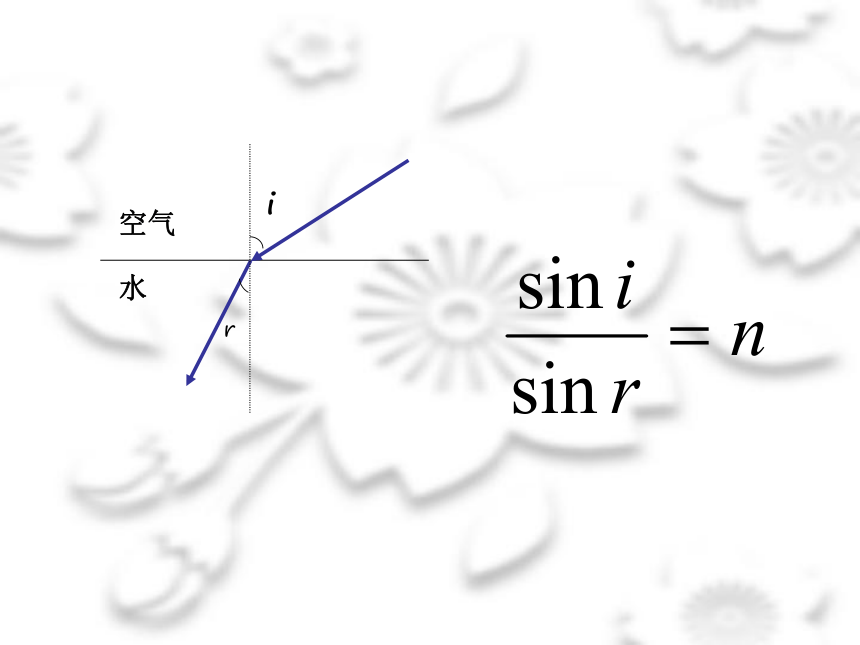

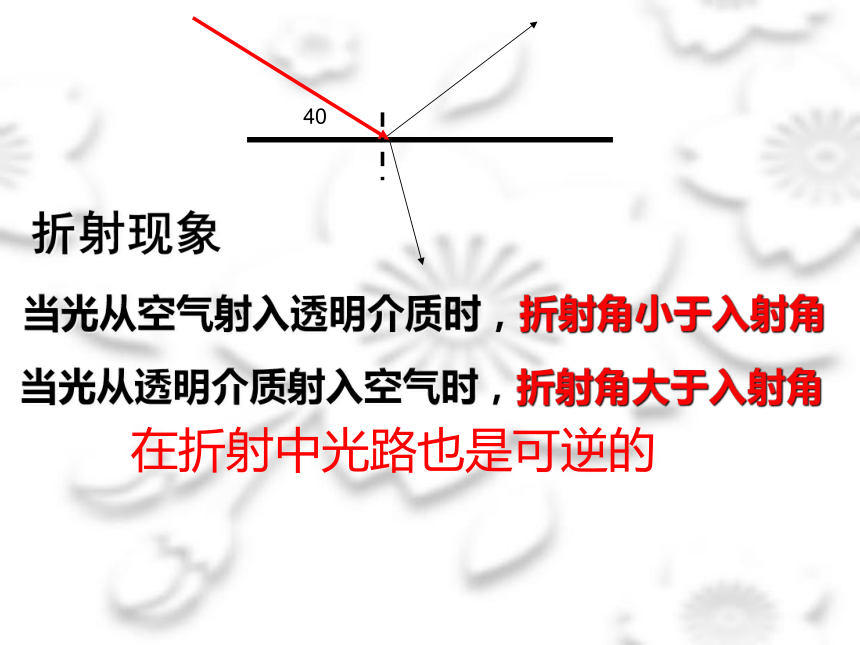

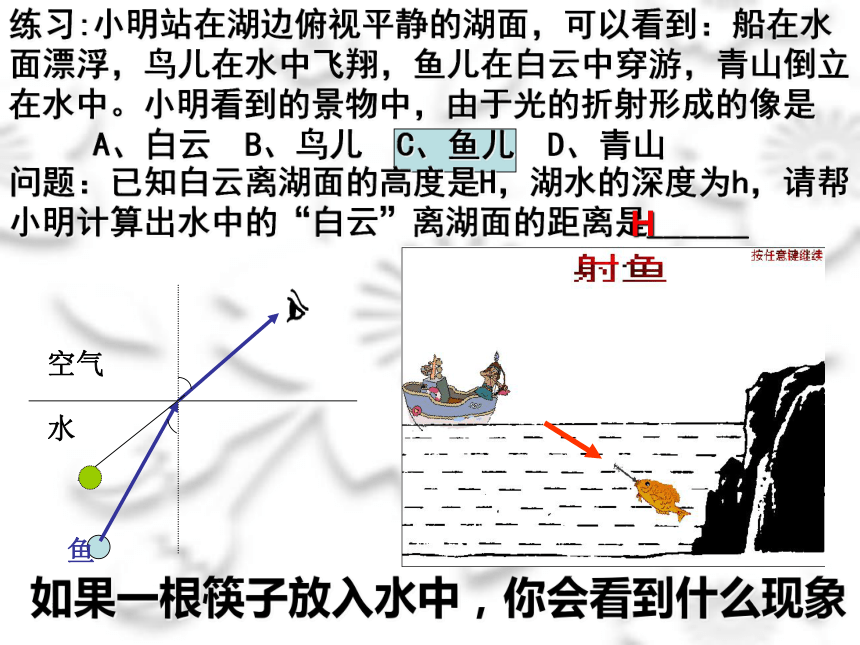

课件34张PPT。光学复习FFOFOFOFOF折射现象在折射中光路也是可逆的当光从空气射入透明介质时，折射角小于入射角当光从透明介质射入空气时，折射角大于入射角练习:小明站在湖边俯视平静的湖面，可以看到：船在水面漂浮，鸟儿在水中飞翔，鱼儿在白云中穿游，青山倒立在水中。小明看到的景物中，由于光的折射形成的像是
A、白云 B、鸟儿 C、鱼儿 D、青山问题：已知白云离湖面的高度是H，湖水的深度为h，请帮

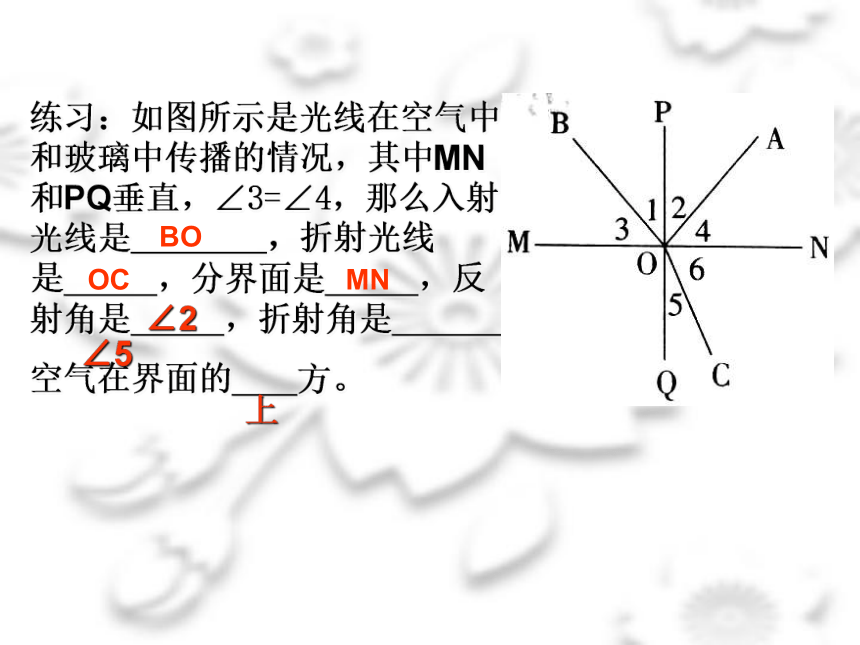

小明计算出水中的“白云”离湖面的距离是______如果一根筷子放入水中，你会看到什么现象？H练习：如图所示是光线在空气中和玻璃中传播的情况，其中MN和PQ垂直，∠3=∠4，那么入射光线是 ，折射光线是 ，分界面是 ，反射角是 ，折射角是 ，

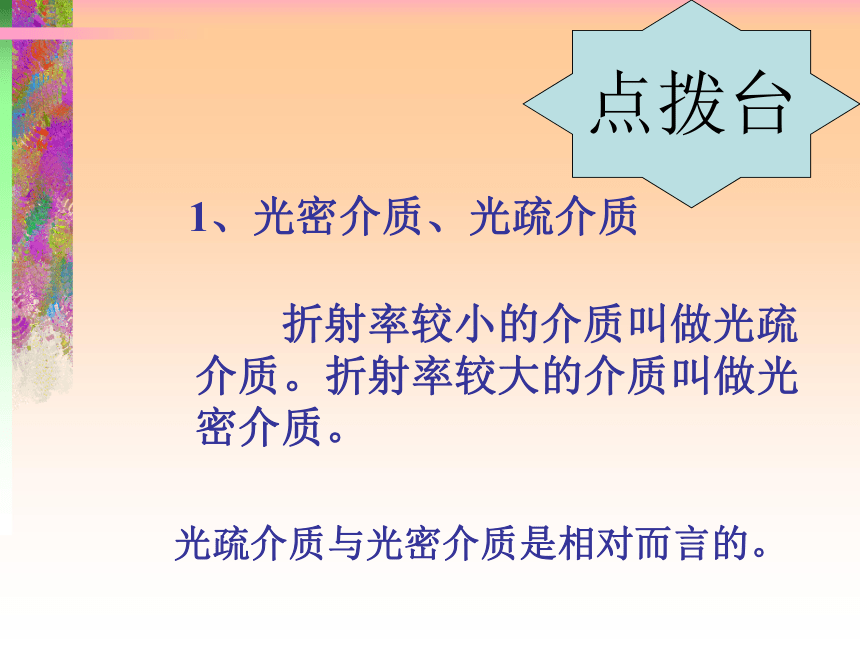

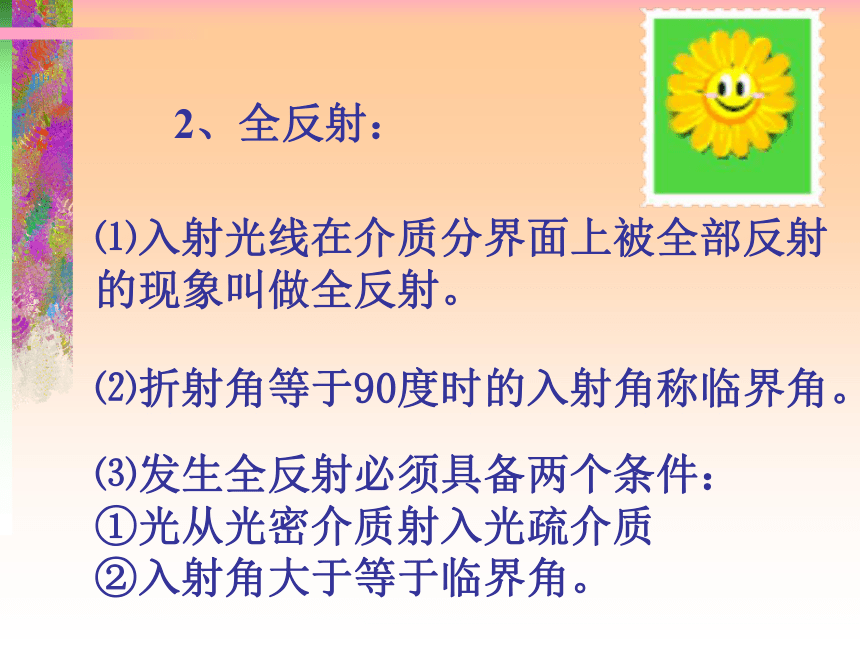

空气在界面的 方。 BOOCMN∠2∠5上1、光密介质、光疏介质 折射率较小的介质叫做光疏介质。折射率较大的介质叫做光密介质。光疏介质与光密介质是相对而言的。点拨台从光疏介质 到光密介质从光密介质到光疏介质2、全反射：⑴入射光线在介质分界面上被全部反射的现象叫做全反射。⑵折射角等于90度时的入射角称临界角。⑶发生全反射必须具备两个条件： ①光从光密介质射入光疏介质 ②入射角大于等于临界角。

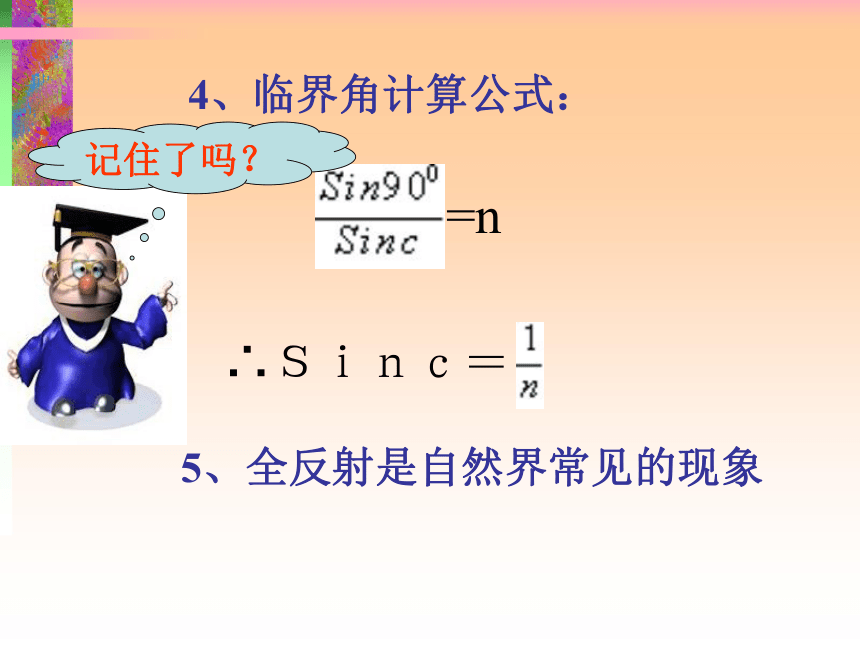

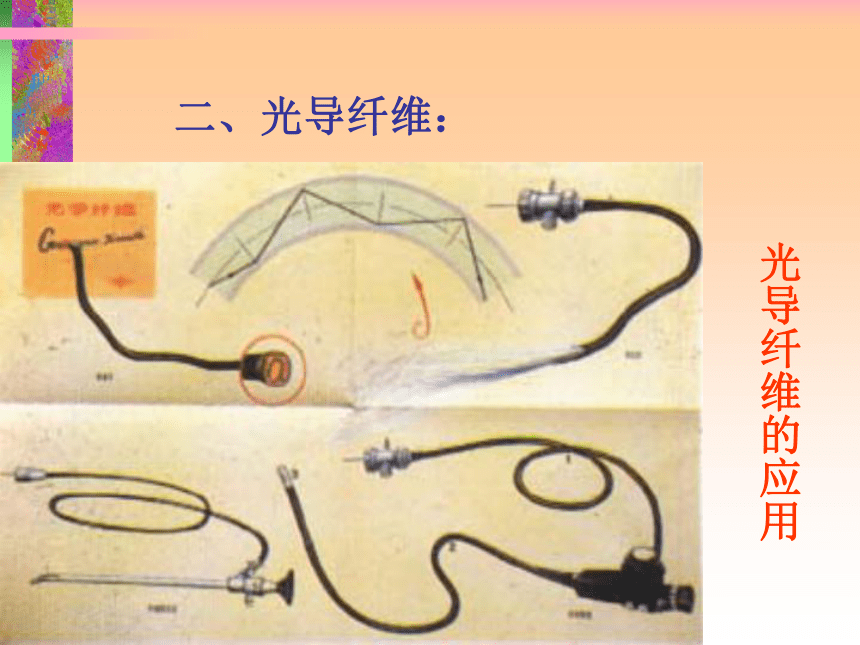

4、临界角计算公式：5、全反射是自然界常见的现象=n∴Ｓｉｎｃ＝二、光导纤维：光导纤维的应用 水柱引導光線的行進。ABC全反射棱镜ABCTriangular prism01FFFFF光从棱镜的一边射入，另一边射出时，射出的光线偏向棱镜的底边。折射率越大的物质对光线的偏折作用越大，所以当入射角一定时，棱镜材料对光的折射率越大，光线偏折的程度就越大。当太阳光通过三棱镜之后，被分解成七色光：红、橙、黄、绿、蓝、靛、紫，我们把这种现象称为光的色散。其中红光偏折的程度最小，紫光偏折的程度最大。光的色散物体的颜色三原色：红、绿、蓝透明物体颜色：透射光决定不透明物体颜色：反射光决定例1、夜间点亮的电灯照在桌面上，如果我们看到桌面是绿色的，下列分析正确的是（ ）
A、灯光是白色的，桌面是绿色的
B、灯光是绿色的，桌面是白色的
C、灯光和桌面都是绿色的
D、灯光是蓝色的，桌面是黄色的ABC例2、透过蓝色玻璃进行下列观察，结果是（ ）
A、观察黄色物体，看到是绿色的
B、观察白色物体，看到是白色的
C、观察红色物体，看到是黑色的
D、观察任何颜色物体，看到都是蓝色的C透镜类型：凸透镜凹透镜光线经过透镜时会发生折射，常见的透镜有哪几种类型？它们对光线有什么作用?凸透镜对平行于主光轴的平行光线有会聚作用，且有两个实焦点。三：透镜对光的作用 1、凸透镜：Ff主光轴光心02 凹透镜：凹透镜对于主光轴的平行光线有发散
的作用，且有两个虚焦点。F虚焦点凸透镜成像规律u>2f倒立缩小的实
像f 像u＝V＝2ff 像V>2fu 像像与物同侧
v>u照相机/幻灯机放大镜成像于视网膜前，配戴适当的 镜矫正 视眼成像于视网膜后，配戴适当的 镜矫正 视眼凹透近凸透远 1、某同学的眼睛折光图如下，问他应该配带哪种镜？（ ）D巩固练习2、在图中画出光线通过凹透镜后的光路图。（2002年湖南省长沙市中考题） 分析与解答 凹透镜对光线起发散作用。平行于主光轴的光线经过凹透镜后变得发散，且其反向延长线经过虚焦点；经过光心的光线传播方向不改变。答案如图所示。 说明 关于透镜对光线作用的作图题应用特征光线来画。凹透镜的特征如上所述。凸透镜对光线起会聚作用，特征光线有：平行于主光轴的光线经过凸透镜后会聚于焦点；从焦点发出的光线经过凸透镜后平行于主光轴；经过光心的光线传播方向不改变。 3、如下图，画出光线通过透镜后的光路图。FF变化：如下图，画出光线通过透镜前的光路图。4、如下图，为某透镜成像的一种情况，其中AB是物体，A’B’是
AB的像，试在图上的适当位置画上合适的透镜，并大致表出其
焦点的位置。分析:物体成放大正立的虚像的条件是：物距小于焦距像物在透镜的同一侧。FA’B’AB5、在研究凸透镜成像的实验中，当烛焰距透镜12厘米时，成的是放大的实像。当烛焰离透镜7厘米时成放大的虚像，则这个凸透镜的焦距不可能是下列哪一个值（ ）
A、8厘米 B、10厘米
C、11厘米 D、14厘米6、人站在池塘边，看到平静清澈的水面下，鱼在晃动的树枝间游戏，实质上人看到的“鱼”是鱼的______像，这是光的_________现象；看到的“树枝”是树枝的_______象，这是光的__________现象。 D虚折射虚反射7、在下图的方框中填上适当的透镜。（暗箱题）8、根据光线通过透镜后的方向，在图中方框内画出适当的透镜。9、思考：
（1）若我们周围的大气层突然消失，那么我们看到日出的时间将提早，还是推迟？
（2）在极冷的南极考察时，若不慎丢失火种，你能想办法取得火来烧水吗？说出你的办法？
（3）如图在一装有水的杯子中由于某种原因，水中出现了一种“凹透镜”形的气泡，
现有一束平行光经过此气泡。请画出
经过气泡后的光路。
（4）下雨时，雨看上去连成一条条线，这是为什么？生活中还有这种现象吗？
