探究电流复习[上学期]

课件14张PPT。探究电流复习电流 I：电流的大小等于每秒通过导体横截面的电荷的多少。单位是安培（A）
电压 U：电压是电路中形成电流的原因；电源是提供电压的装置。电压的单位是伏特（V）

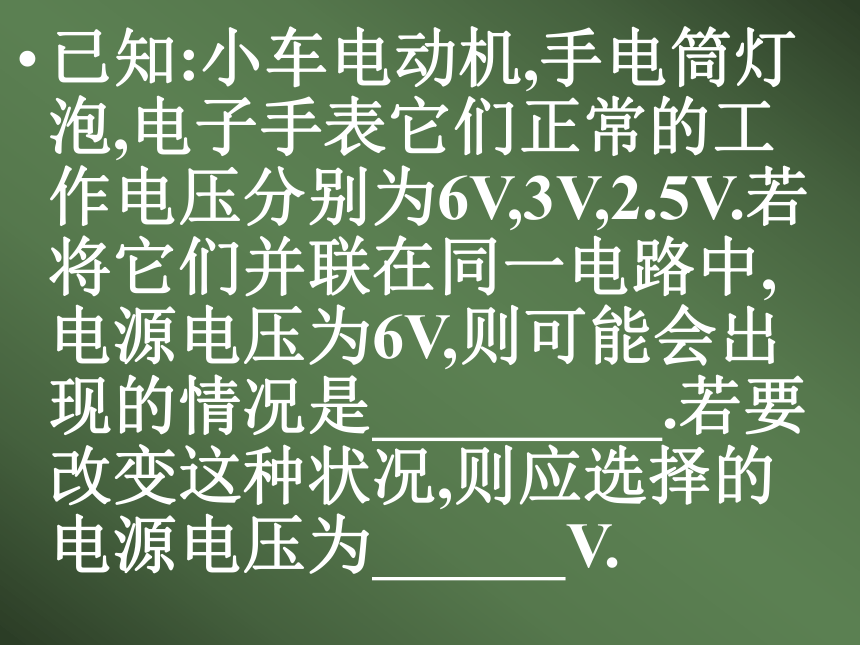

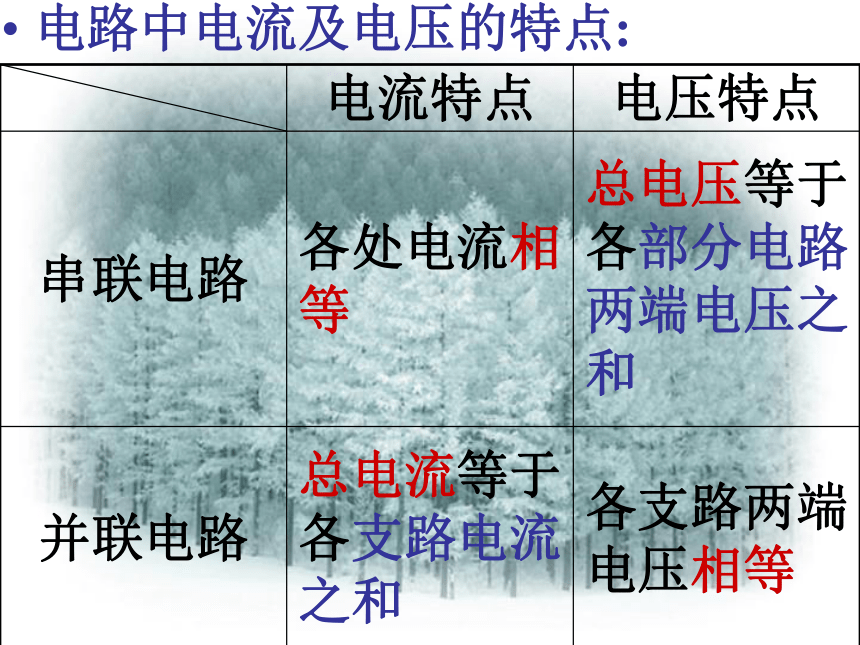

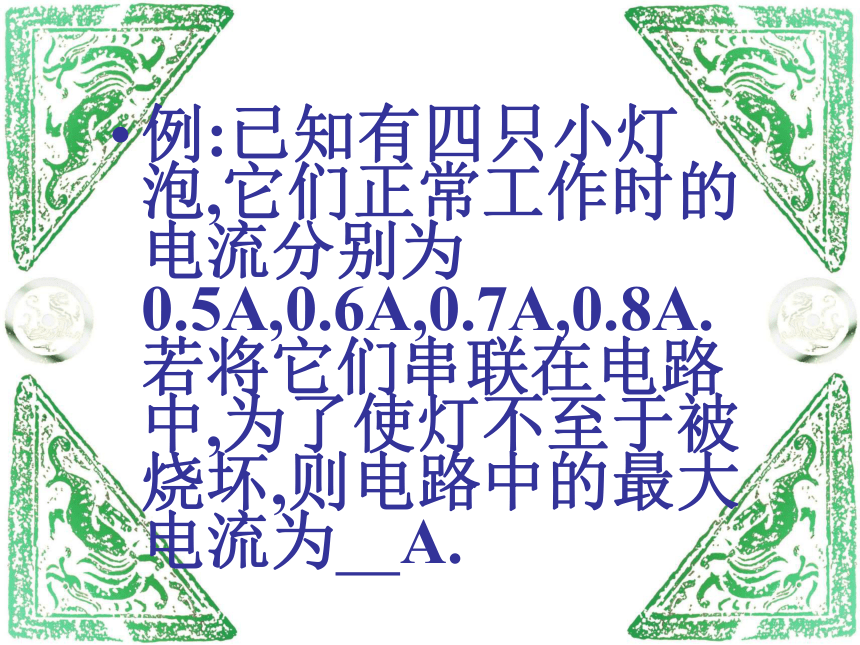

电阻 R：电阻是导体对电流的阻碍作用.电阻是导体本身的一种性质.单位是欧姆(Ω)知识要点电路中电流及电压的特点:例:已知有四只小灯泡,它们正常工作时的电流分别为0.5A,0.6A,0.7A,0.8A.若将它们串联在电路中,为了使灯不至于被烧坏,则电路中的最大电流为 A.已知:小车电动机,手电筒灯泡,电子手表它们正常的工作电压分别为6V,3V,2.5V.若将它们并联在同一电路中,电源电压为6V,则可能会出现的情况是 .若要改变这种状况,则应选择的电源电压为 V.电流和电压的测量:
测量电流:电流表
测量电压:电压表

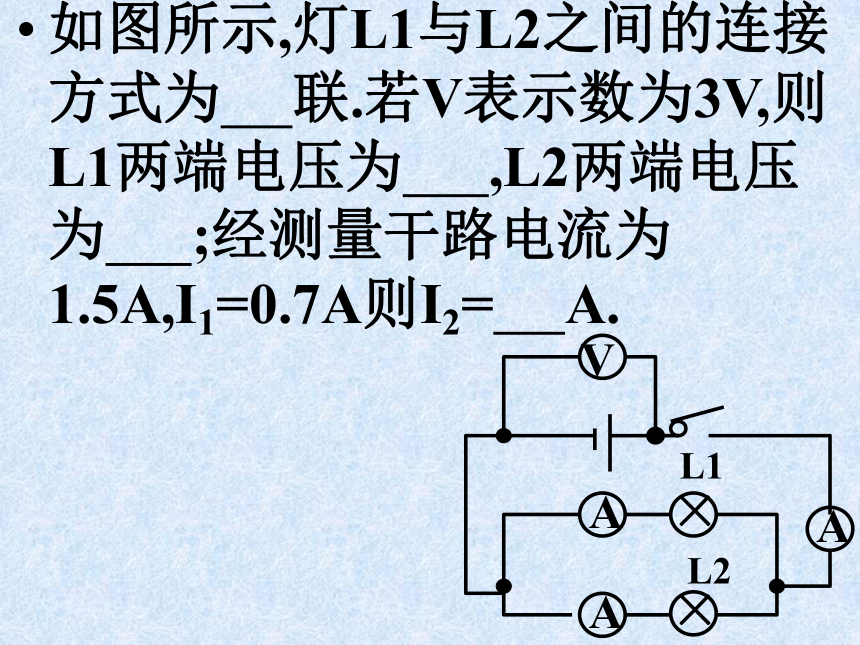

我们在分析电路中的电流表和电压表时,电流表可以当作一根直导线;电压表则可以直接去掉,不影响对电路连接方式的判断.如图所示,灯L1与L2之间的连接方式为 联.若V表示数为3V,则L1两端电压为 ,L2两端电压为 ;经测量干路电流为1.5A,I1=0.7A则I2= A.2.如图所示,电源电压为5V且保持不变,开关S闭合后电压表示数为3V,判断L1两端电压U1= V,L2两端电压U2= V. 一个电路,经常是因为电阻的变化而引起电流和电压的变化.因此对于电阻的分析是关键.滑动变阻器是依靠改变电阻丝连入电路中的长度来改变电阻的.我们应该怎样来分析滑动变阻器呢?对于滑动变阻器的分析,我们以它的滑片为分界线,将其电阻丝分作两段来看.如下图所示:若P向左端移动,则我们可以发现PC的长度变 ,PD的长度变 .现要使P向左移,电路中的电阻增大,则应该选择的接线柱是 .如图所示,对于四个接线柱的滑动变阻器,我们的连接原则是上下两个接线柱各选择一个.其同时选择AB,则相当于 ,若同时接CD,则相当于 .若接AD,为了使电阻调到最大,则P应移至 .例2. 如图.该电路的连接方式为 连,滑动变阻器接入电路的是 ,当P向右移动时,电路中电阻将 ,电流表示数将 . 谈谈本节课的收获
