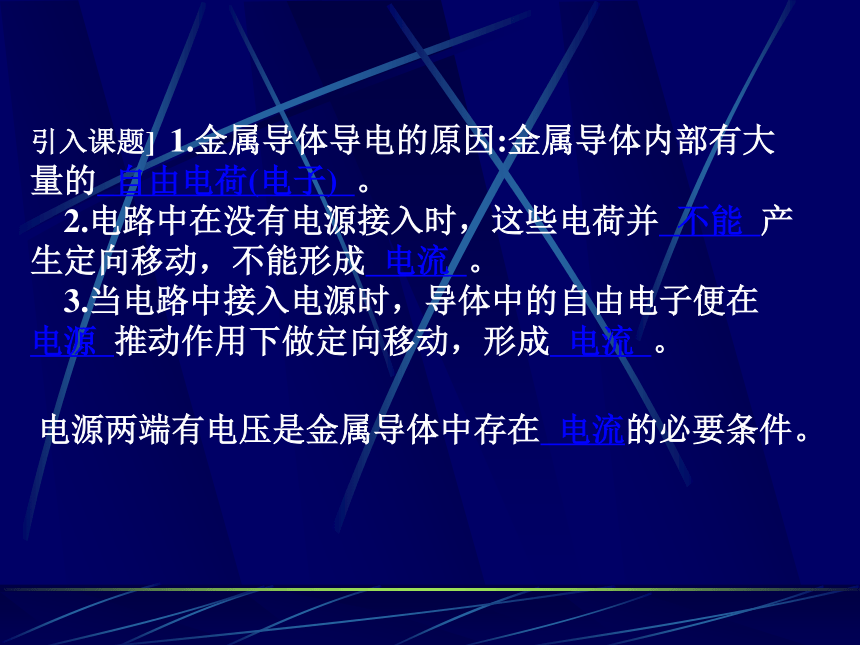

课件15张PPT。电压的复习引入课题] 1.金属导体导电的原因:金属导体内部有大量的 自由电荷(电子) 。
2.电路中在没有电源接入时，这些电荷并 不能 产生定向移动，不能形成 电流 。
3.当电路中接入电源时，导体中的自由电子便在 电源 推动作用下做定向移动，形成 电流 。

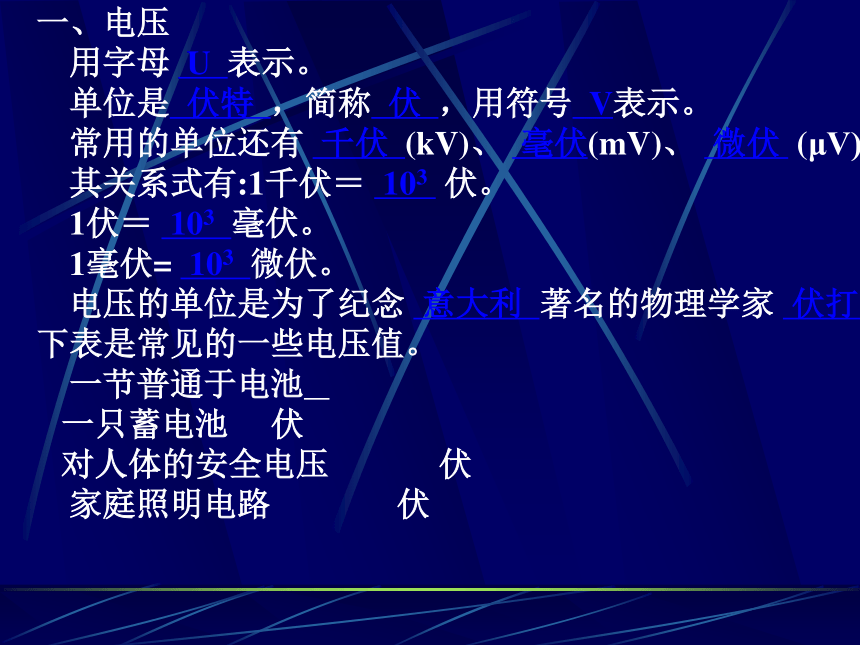

电源两端有电压是金属导体中存在 电流的必要条件。 一、电压
用字母 U 表示。
单位是 伏特 ，简称 伏 ，用符号 V表示。
常用的单位还有 千伏 (kV)、 毫伏(mV)、 微伏 (μV)。
其关系式有:1千伏＝ 103 伏。
1伏＝ 103 毫伏。
1毫伏= 103 微伏。
电压的单位是为了纪念 意大利 著名的物理学家 伏打 而命名的， 伏打电池 是伏打于1800年制成的世界上第一个电池。
下表是常见的一些电压值。
? 一节普通于电池
一只蓄电池 伏
对人体的安全电压 伏
家庭照明电路 伏
二、电压的测量

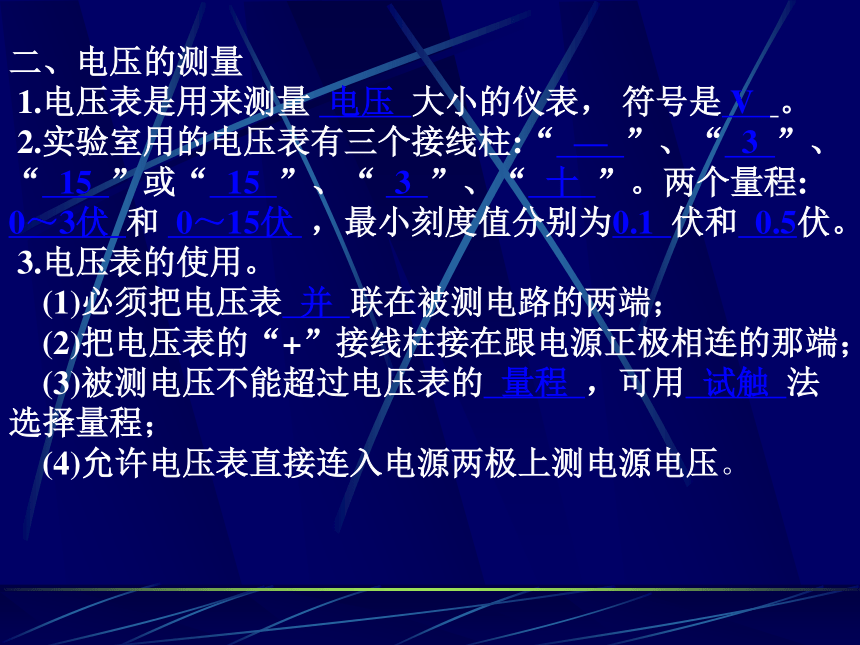

1.电压表是用来测量 电压 大小的仪表， 符号是 V 。
2.实验室用的电压表有三个接线柱:“ — ”、“ 3 ”、“ 15 ”或“ 15 ”、“ 3 ”、“ 十 ”。两个量程: 0～3伏 和 0～15伏 ，最小刻度值分别为0.1 伏和 0.5伏。
3.电压表的使用。
(1)必须把电压表 并 联在被测电路的两端；
(2)把电压表的“+”接线柱接在跟电源正极相连的那端；
(3)被测电压不能超过电压表的 量程 ，可用 试触 法选择量程；

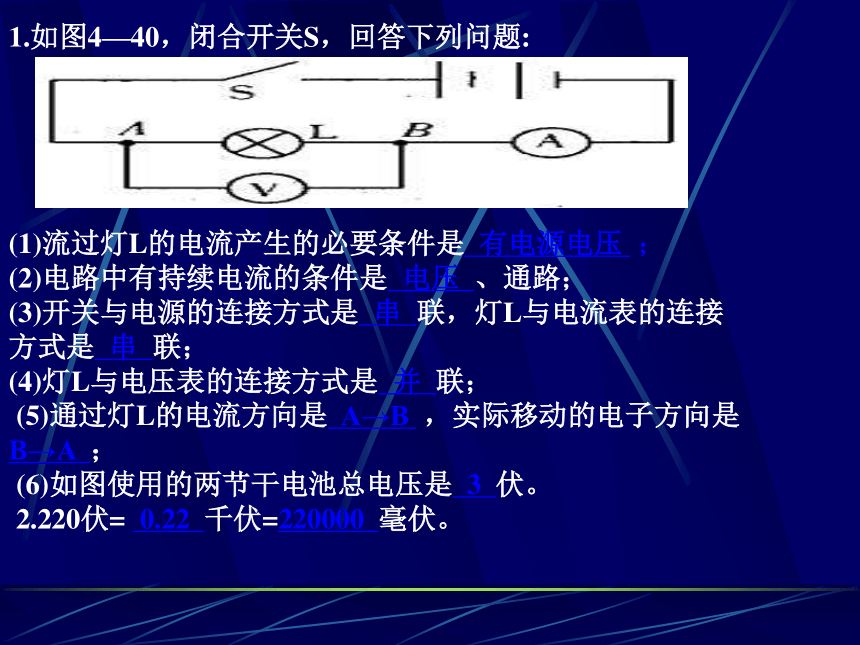

(4)允许电压表直接连入电源两极上测电源电压。 1.如图4—40，闭合开关S，回答下列问题:

(1)流过灯L的电流产生的必要条件是 有电源电压 ；
(2)电路中有持续电流的条件是 电压 、通路；
(3)开关与电源的连接方式是 串 联，灯L与电流表的连接方式是 串 联；
(4)灯L与电压表的连接方式是 并 联；
(5)通过灯L的电流方向是 A→B ，实际移动的电子方向是 B→A ；
(6)如图使用的两节干电池总电压是 3 伏。

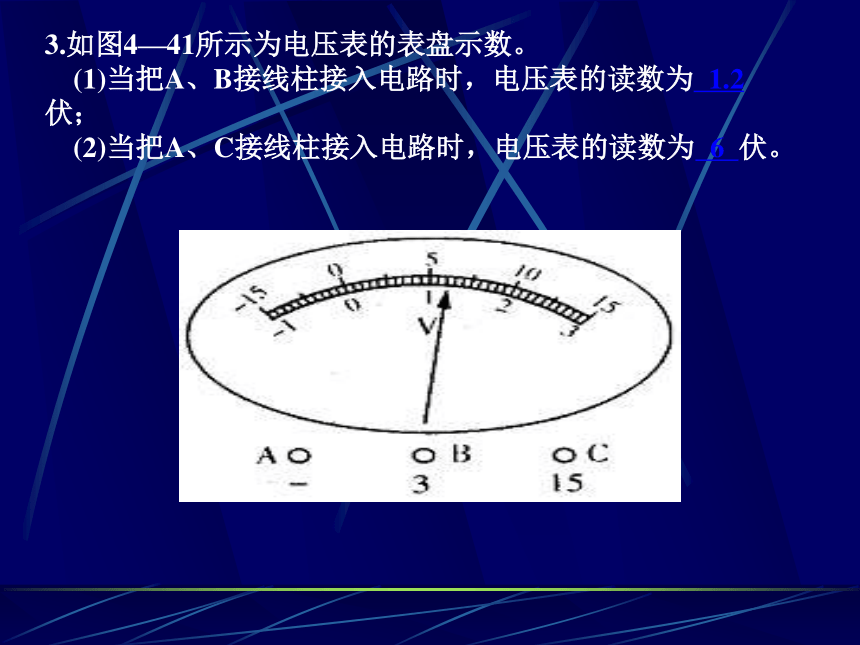

2.220伏= 0.22 千伏=220000 毫伏。3.如图4—41所示为电压表的表盘示数。
(1)当把A、B接线柱接入电路时，电压表的读数为 1.2 伏；
(2)当把A、C接线柱接入电路时，电压表的读数为 6 伏。

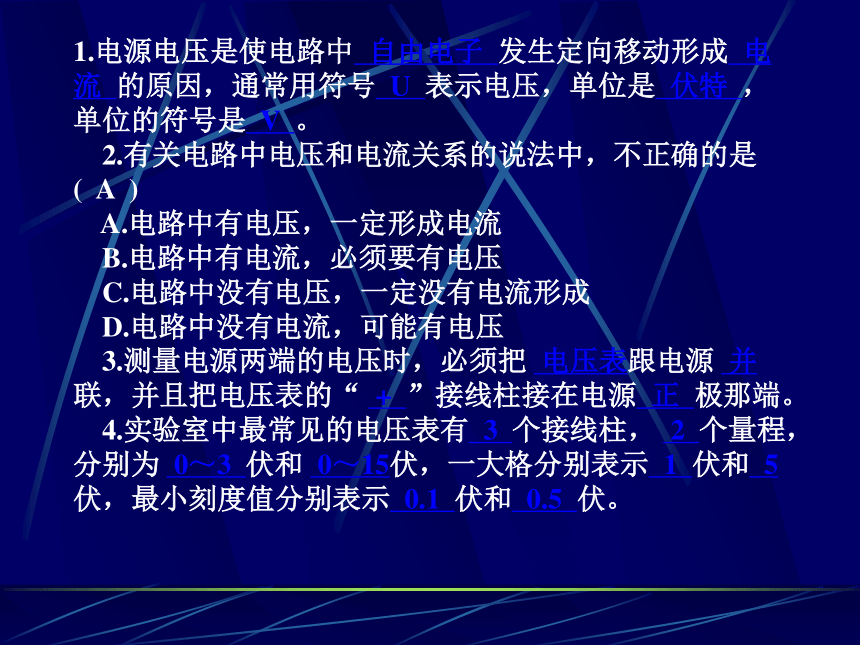

1.电源电压是使电路中 自由电子 发生定向移动形成 电流 的原因，通常用符号 U 表示电压，单位是 伏特 ，单位的符号是 V 。
2.有关电路中电压和电流关系的说法中，不正确的是 ( A )
A.电路中有电压，一定形成电流
B.电路中有电流，必须要有电压
C.电路中没有电压，一定没有电流形成
D.电路中没有电流，可能有电压
3.测量电源两端的电压时，必须把 电压表跟电源 并 联，并且把电压表的“ + ”接线柱接在电源 正 极那端。
4.实验室中最常见的电压表有 3 个接线柱， 2 个量程，分别为 0～3 伏和 0～15伏，一大格分别表示 1 伏和 5 伏，最小刻度值分别表示 0.1 伏和 0.5 伏。
5.电子手表用的氧化银电池三只串联的电压是3伏，手机锂电池的电压是3600毫伏，比较两者的电压大小为 ( B )
A.手表电池高 B.手机电池高 C. 一样高 D.无法比较
6.如图4—42所示的电路中，电压表测量的电压是 ( B )
A.灯L1的电压 D.灯L2的电压 C. 灯L1、L2的电压 D.都不是
7.某同学用0～3伏的接线柱测量灯两端的电压值，如图4—43，但刻度盘上只有0～15伏的刻度值，根据指针的位置，测出灯两端的电压值为 0.8 伏。

?
?
?
?
?
?
?
?
?
?
?
8.在图4—44所示电路的A、B圆圈中，标出哪一个是电流表，哪一个是电压表，并标出
“+”、“—”接线柱。
?
1.清点实验器材:干电池 2节 或学生电源 1只 ，小灯泡 2只 ，开关 3只 ，电压表 1只 ，还需要导线若干。
2.观察实验室所用电压表的量程，分清最小刻度值，检查指针是否在 0 位置，并校正。
3.用电压表分别测出干电池1节、2节串联、2节并联的电压值，并记录在下表中。
?电池(组)
1节
2节串联
2节并联
电压(伏)
4.画出两只电灯L1、L2串联的电路图4—45。
5.画出两只电灯L1、L2并联的电路图4—46。
1.在图4—45中，闭合开关，用电压表分别测出灯L1、灯L2、及L1、L2串联后的电压值U1、U2、U，填入表中。
实验次数
电压表位置
电压(伏)1
灯L1两端U1=2
灯L2两端U2＝3
灯L1、L2串联
U＝
从表中可归纳得出结论: 总电压等于各灯两端电压之和 。2.在电路图4—46中，闭合开关S、S1、S2，用电压表分别测出灯L1支路、灯L2支路，电源两端干路的电压值U1、U2、U，填入下表:
实验次数
电压表位置
电压(伏)1
灯L1两端U1=2
灯L2两端U2＝3
电源两端U＝
从表中可归纳得出结论: 总电压与各支路的电压相等 。
[实验结论]
根据实验结论可得。
串联电路的电压特点: 总电压等于各灯两端电压之和 ，即U＝ U1+U2 。
并联电路的电压特点: 总电压等于各支路的电压 ，即U＝ U1=U2 。
1.用电压表测电路中灯L的电压值，应把电压表 ( B )
A.串联接入灯L两端
B.并联接入灯L两端
C. 串联、并联都可接入
D.串联、并联都不能接入
2，对于电流表、电压表测电源的电流和电压的说法中，正确的是 ( C )
A.电流表不可以直接接在电源两端
B.电流表不可以接在电源两端
C. 电压表可以直接接在电源两端
D.以上说法都不对

3.根据图4—47所示的电压表指针位置，如果接人0～3伏量程时，电压表示数为 2.7 伏。
4.如图4—47所示，如果接入0～15伏量程时，电压表示数为 13.5 伏。 5.如图4—48所示的电路中，闭合开关，灯L1两端的电压为1.5伏，灯L2两端的电压为2.0伏，则电源两端的电压是
( C )
A.1.5伏 B.2伏 C.3.5伏 D.0.5伏
6.图4—48中，如果电源电压为15伏，灯L1两端的电压为10伏，则灯L2两端的电压为 ( B )
A.25伏 B.5伏 C.15伏 D.10伏
7.如图4—49所示闭合开关，用电压表测出灯L1两端的电压为3伏，则电源两端的电压是 ( A )
A.3伏
B.0伏
C. 6伏
D. 因不知灯L2的电压，
故无法知道

8.如图4—50所示，闭合开关，电压表测出的电压是 ( B )
A.灯的电压
B.灯L1的电压
C. 电源电压
D.灯L1、L2的电压
?
