变阻器[下学期]

课件14张PPT。1欢迎光临2§ 6-6 变阻器变阻器是一种可以改变电阻大小的器材变阻改变电阻大小3（音量）开关变阻器变阻箱变阻器变阻器4瓷盘变阻器电位器电阻箱各类变阻器5讨论1、根据前面所学的知识，你认为如何改变导体的电阻？2、哪种方法最方便、最实用？3、电阻线太长，使用者操作不方便，如何解决？模拟实验1（改变长度、横截面积、材料种类、温度）它采用改变电阻线在电路中的长度来改变电阻6支架瓷筒电阻丝金属棒金属滑片电阻丝接线柱金属棒接线柱滑动变阻器的结构示意图滑动变阻器的元件符号ABCD滑动变阻器7MN探究：滑动变阻器的连接方法及变化规律8表格：模拟实验29讨论：1、哪些接法能起到变阻作用？这些接法中有什么共同特点？有哪些接法是等效的？AC、AD、BC、BD接线柱接入电路可以变阻“一上一下”将AC、AD接线柱或将BC、BD接线柱接入电路是等效的模拟实验2可见：“一下”是关键，滑片越接近连入电路的“下”接线柱，连入电路的电阻越小。10讨论：2、将AB或CD接线柱接入电路，滑动变阻器都不能起到变阻的作用，这两种接法有什么区别？模拟实验2接AB时，灯最暗，此时相当于接入一段定值电阻接CD时，灯最亮，此时相当于接入一段导线11想一想1、如图所示的变阻器，当滑片P向左移动时，连入电路部分的电阻是增大还是减小？当P移至D点时，变阻器BC间电阻为多大？增大0欧122、如图所示是旋盘式电阻箱. 读数时将每个旋钮所指示的示数（图中的小三角），乘以它的倍数，然后加在一起就是电阻值。
想一想电阻箱的示数为3608欧

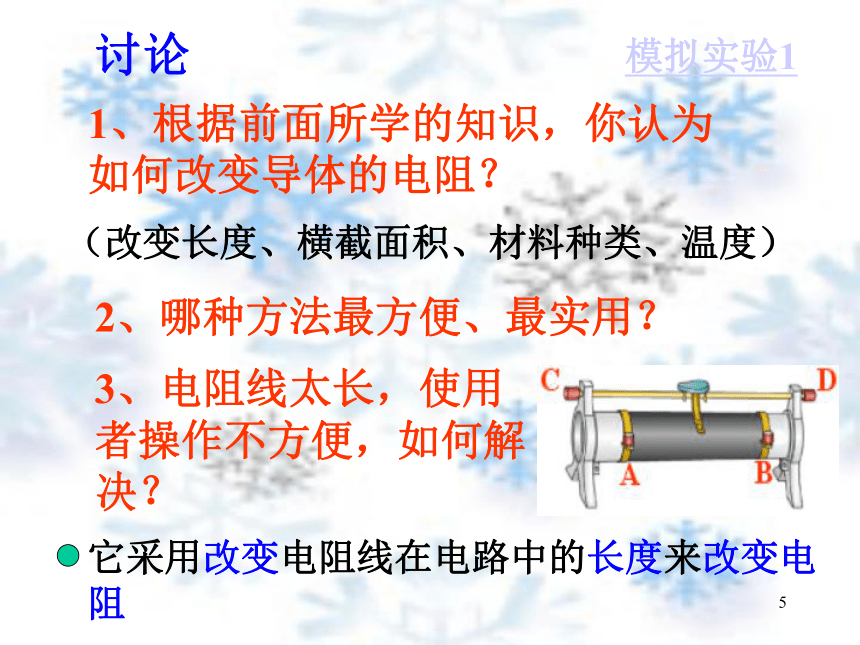

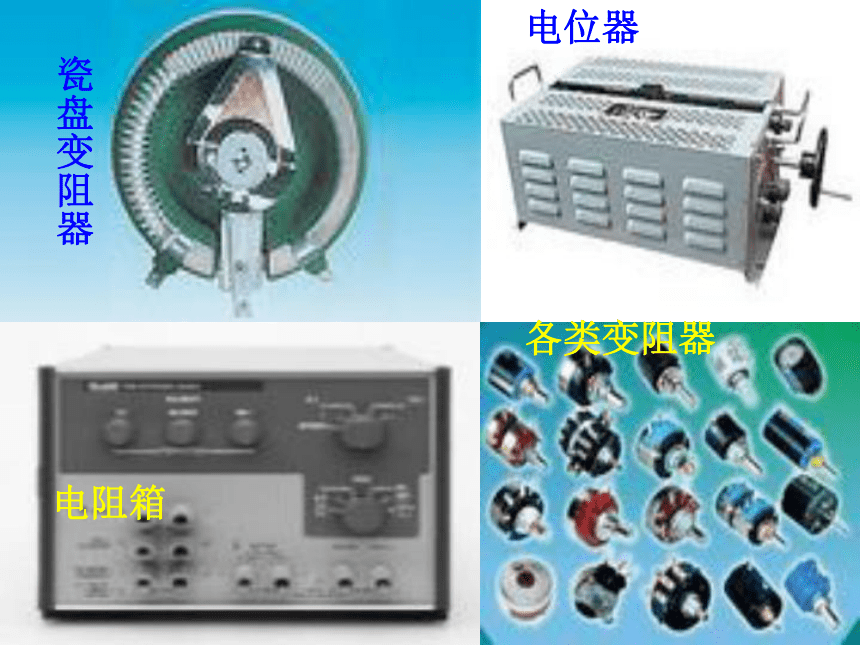

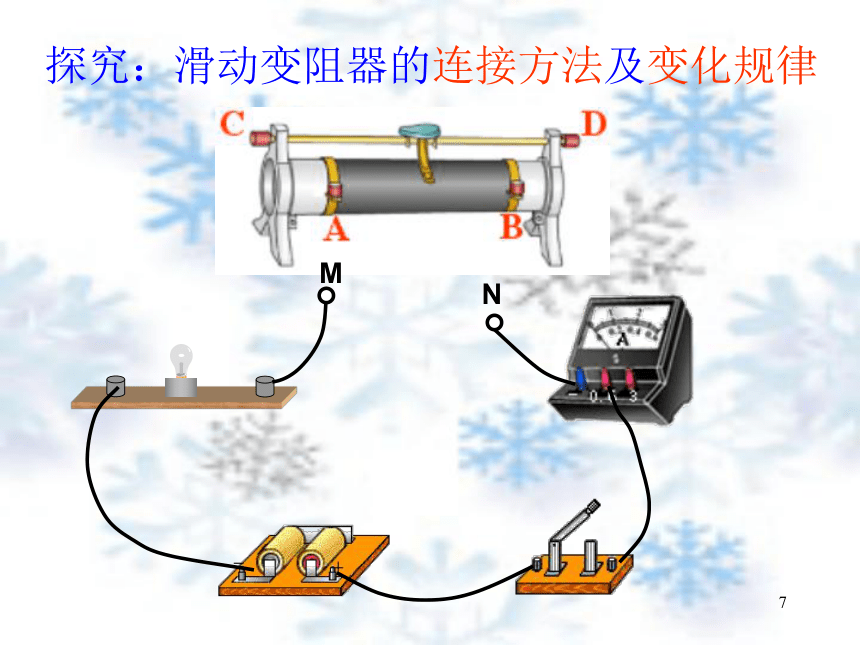

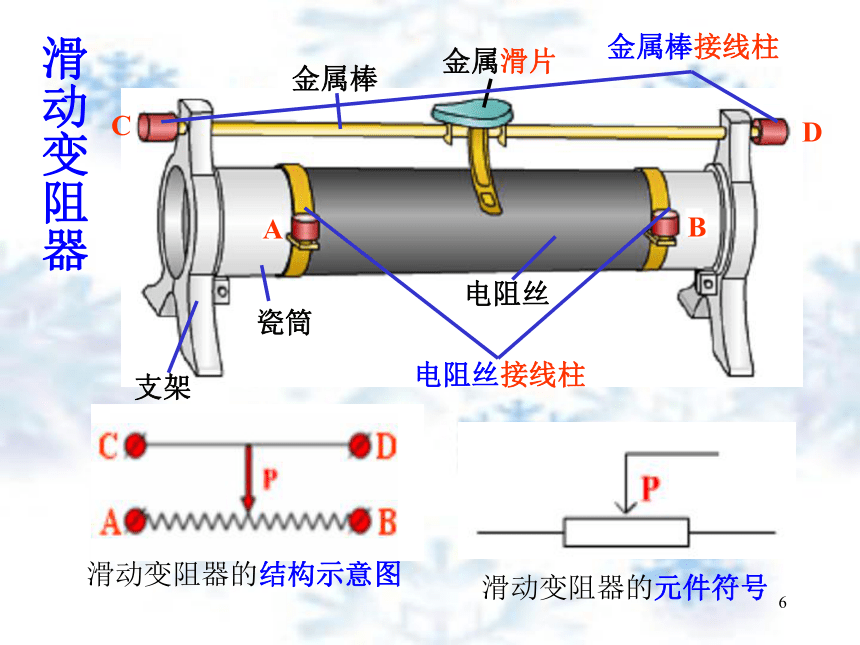

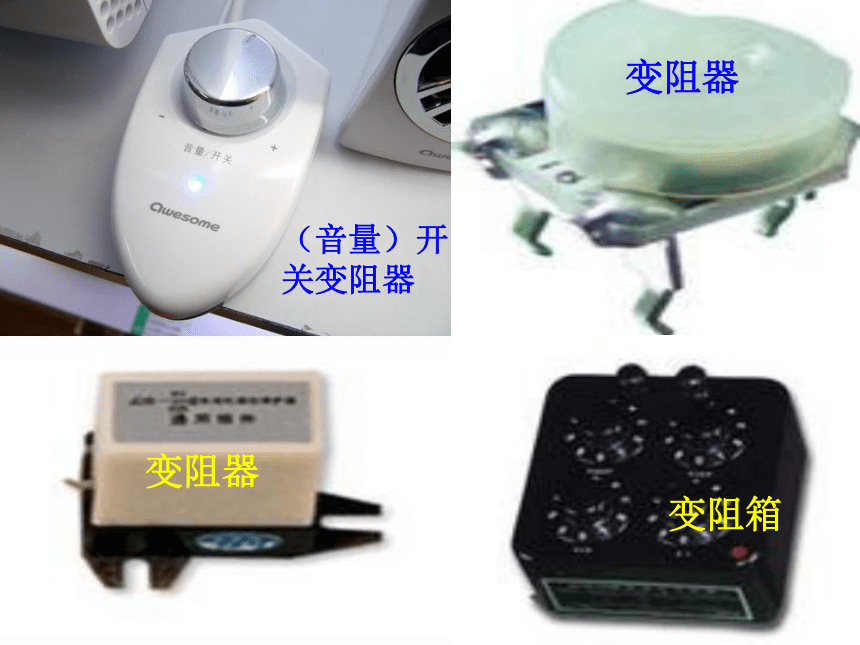

13小结§ 6-6 变阻器1、滑动变阻器：3、原理：改变接入电路部分电阻丝的长度，从而改变电阻4、使用方法：“一上一下”2、结构示意图、元件符号：14谢谢
