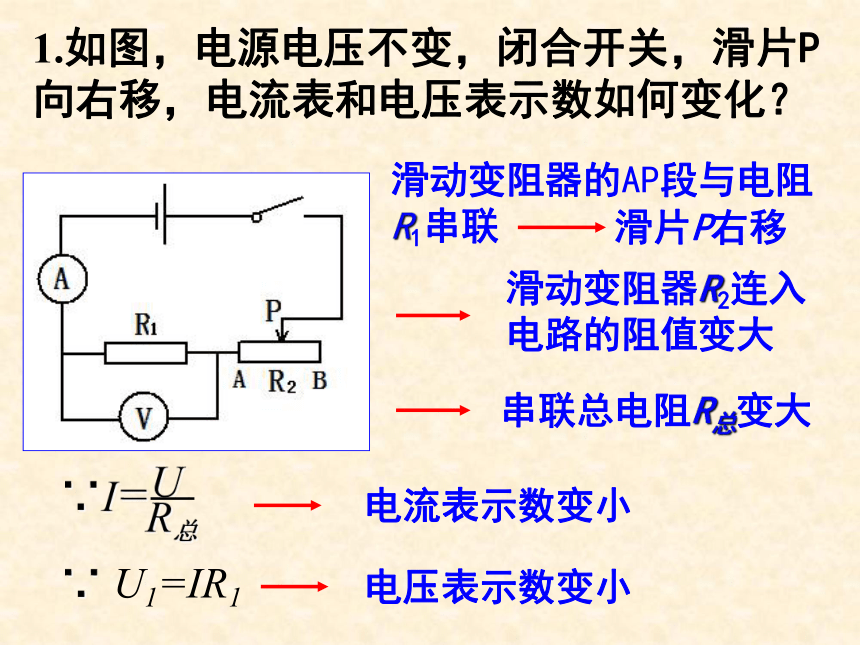

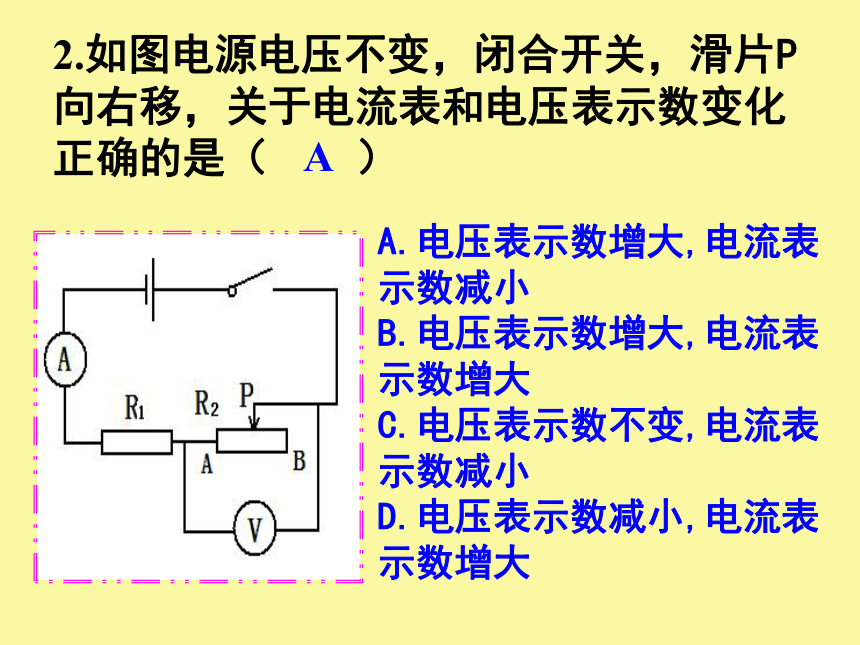

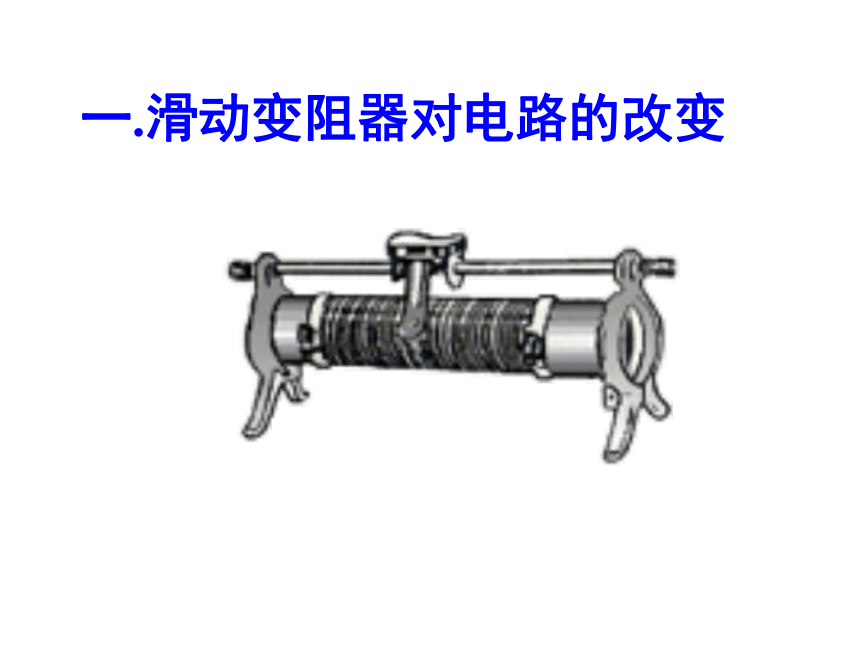

课件18张PPT。滑动变阻器对电路的影响一.滑动变阻器对电路的改变1.如图，电源电压不变，闭合开关，滑片P向右移，电流表和电压表示数如何变化？滑片P右移滑动变阻器R2连入电路的阻值变大串联总电阻R总变大电流表示数变小电压表示数变小∵ U1=IR1滑动变阻器的AP段与电阻R1串联2.如图电源电压不变，闭合开关，滑片P向右移，关于电流表和电压表示数变化正确的是（ ）A.电压表示数增大,电流表示数减小
B.电压表示数增大,电流表示数增大
C.电压表示数不变,电流表示数减小

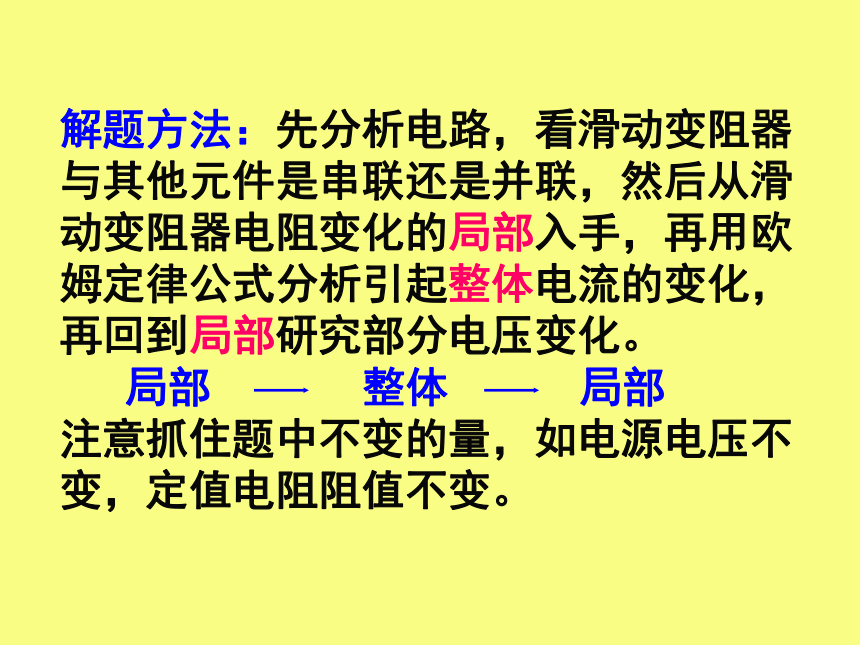

D.电压表示数减小,电流表示数增大A解题方法：先分析电路，看滑动变阻器与其他元件是串联还是并联，然后从滑动变阻器电阻变化的局部入手，再用欧姆定律公式分析引起整体电流的变化，再回到局部研究部分电压变化。
局部 整体 局部

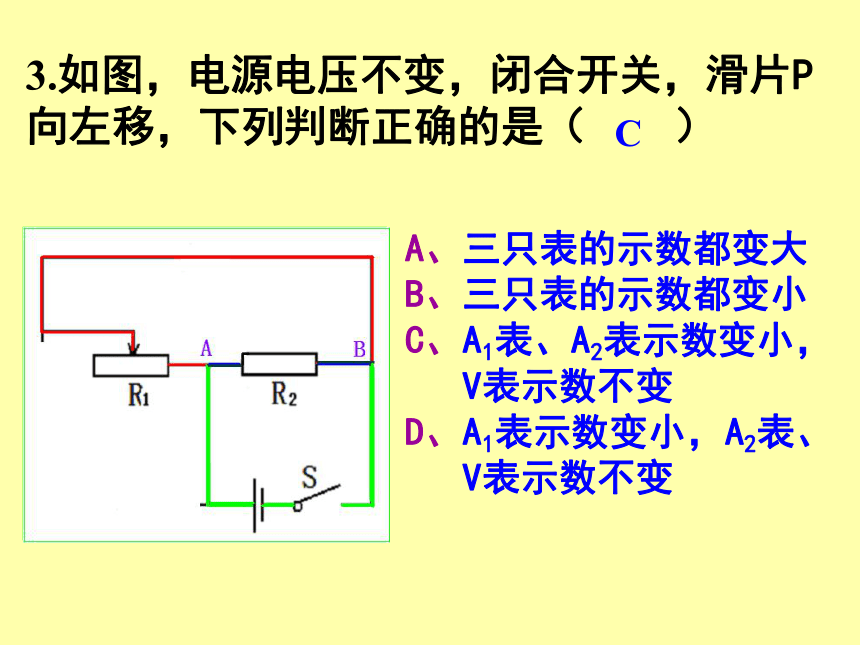

注意抓住题中不变的量，如电源电压不变，定值电阻阻值不变。3.如图，电源电压不变，闭合开关，滑片P向左移，下列判断正确的是（ ）A、三只表的示数都变大
B、三只表的示数都变小
C、A1表、A2表示数变小，
V表示数不变
D、A1表示数变小，A2表、

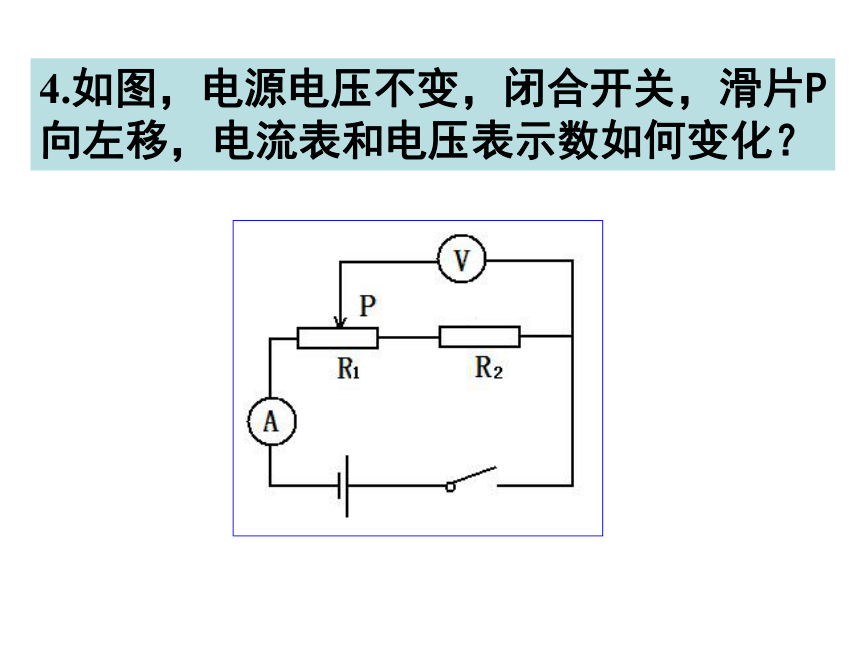

V表示数不变C4.如图，电源电压不变，闭合开关，滑片P
向左移，电流表和电压表示数如何变化？5.如图电源电压不变，闭合开关，滑片P向
右移，电流表和电压表示数如何变化？灯
的亮度如何变化？6.如图,滑动变阻器最大阻值为50Ω,定值电阻R1为10Ω,电源电压为12V不变,则当滑片移动时,电流表的示数变化范围是________, 电压表的示数变化范围是____________。思考：如果电压表并联在滑动变阻器两端，结果又如何？0.2A~1.2A2V~12V二.滑动变阻器在电学实验中的作用二.滑动变阻器在电学实验的作用1.在研究电流与电压关系时，滑动变阻器的作用是在研究电流与电阻关系时，滑动变阻器的作用是2.在伏安法测电阻实验中，滑动变阻器的作用是保护电路并改变电阻R两端的电压保护电路并使电阻R两端电压保持不变保护电路，调节电阻两端的电压和电路中的电流，多测几次求平均值综上所述：实验中滑动变阻器的主要作用有：
（1）避免电路中电流过大，保护电路
（2）调节电阻两端的电压和电路中的电流7. 某同学按图所示电路进行实验，实验中电阻R1保持不变，滑动变阻器滑片P的位置改变了三次，得到如下表所示的实验数据分析表中数据，可以归纳出的结论是：（1）比较A1表、A2表的示数可得出 。
（2）比较V表、V1表、V2表的示数可得出 。
（3）比较A1表（或A2表）、V1表的示数可得出 。三.滑动变阻器可以充当定值电阻8.在“伏安法”测电阻实验中，如果没有电流表，只有电压表，一个已知最大电阻为RAB的滑动变阻器，电源，开关及导线若干，请设计一个电路，测出未知电阻Rx的阻值，写出简要的实验步骤及Rx的表达式。1、根据电路图连实物，将滑动变阻器的滑片移到阻值最大处
2、闭合开关，分别用电压表测出 RAB 、RX 和两端的电压U AB、 UX
3、整理器材方法一表达式电路图实验步骤 1、根据电路图连实物。
2、闭合开关，将滑片移到 A 端，记下电压表的示数 U ，即为电源电压
3、将滑片移到 B端，记下电压表的示数UX
4、整理器材 方法二电路图实验步骤表达式在“伏安法”测电阻实验中，如果没有电流表，只有电压表，一个已知最大电阻为RAB的滑动变阻器，电源，开关及导线若干，请设计一个电路，测出未知电阻Rx的阻值，写出简要的实验步骤及Rx的表达式。思考：如果只有电流表而没有电压表，你又该如何设计电路？
