变阻器[下学期]

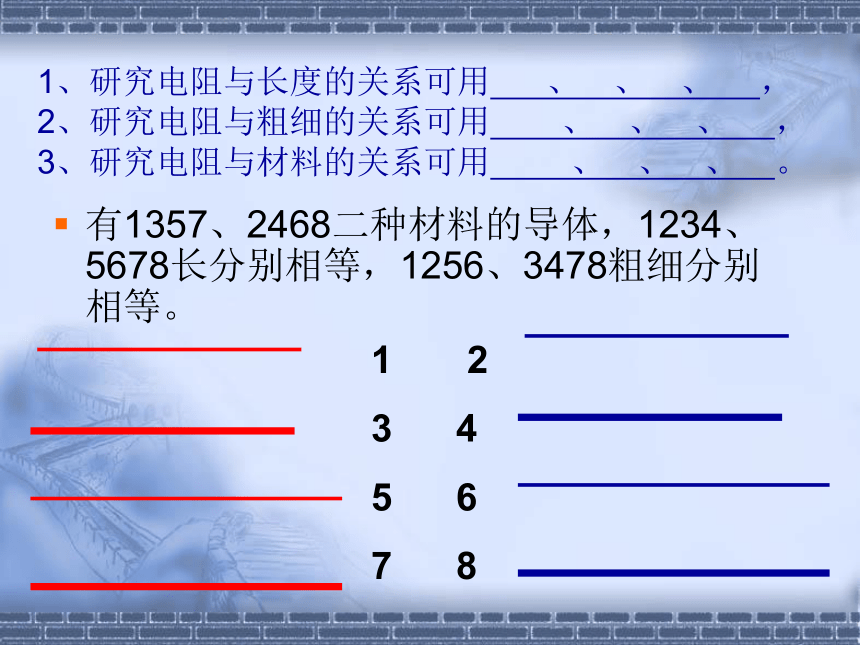

课件26张PPT。1、研究电阻与长度的关系可用 、　、　、 ，2、研究电阻与粗细的关系可用 　 、　、　、 ，3、研究电阻与材料的关系可用 　 、　、　、 。有1357、2468二种材料的导体，1234、5678长分别相等，1256、3478粗细分别相等。 2
4
5 6

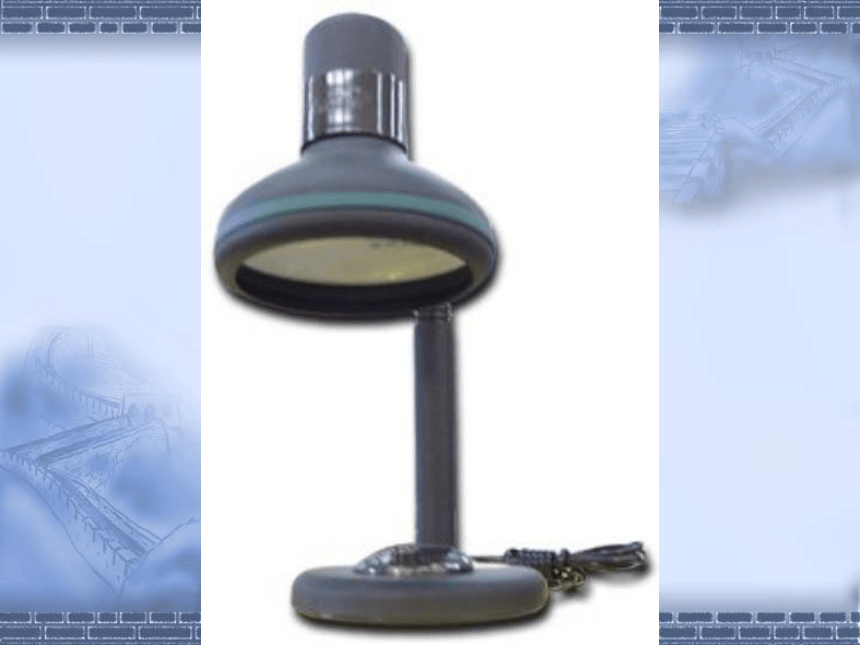

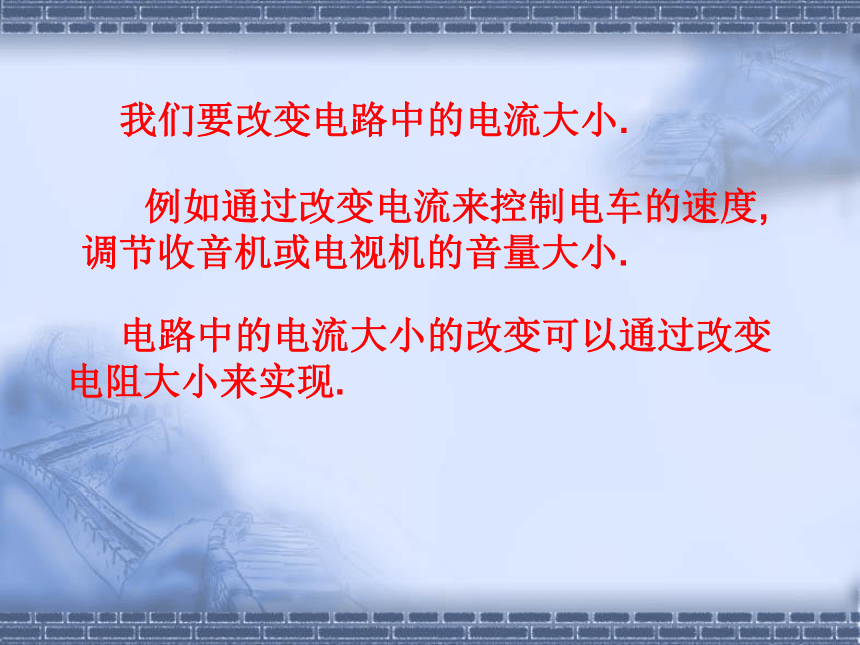

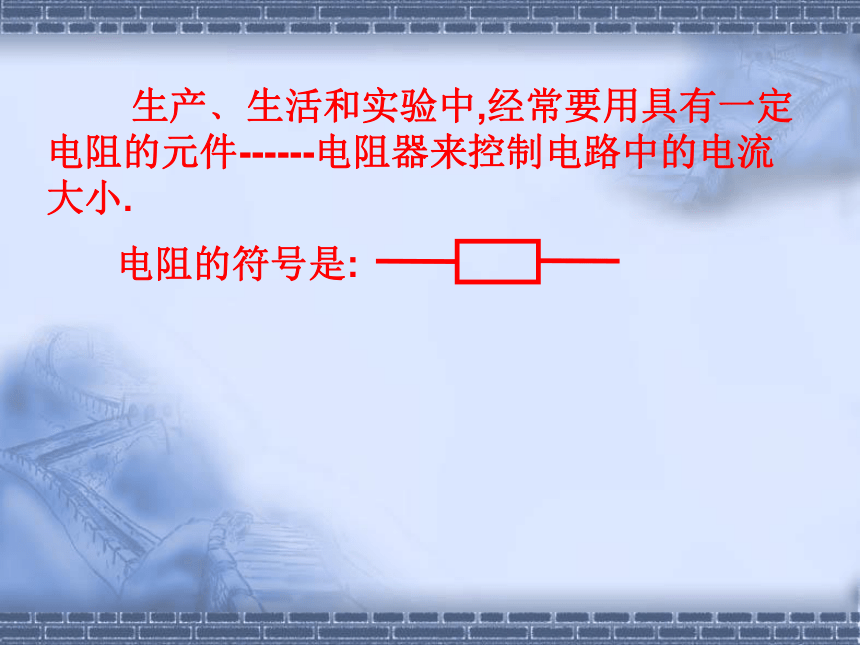

7 8第五节变阻器的使用 生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器来控制电路中的电流大小.电阻的符号是: 我们要改变电路中的电流大小. 电路中的电流大小的改变可以通过改变电阻大小来实现. 例如通过改变电流来控制电车的速度,调节收音机或电视机的音量大小.思考 改变导体的电阻有哪些方法?你认为最方便的方法是什么?利用昨天的仪器做一个调光的灯，行吗？通过则才的实验，请同学们思考：

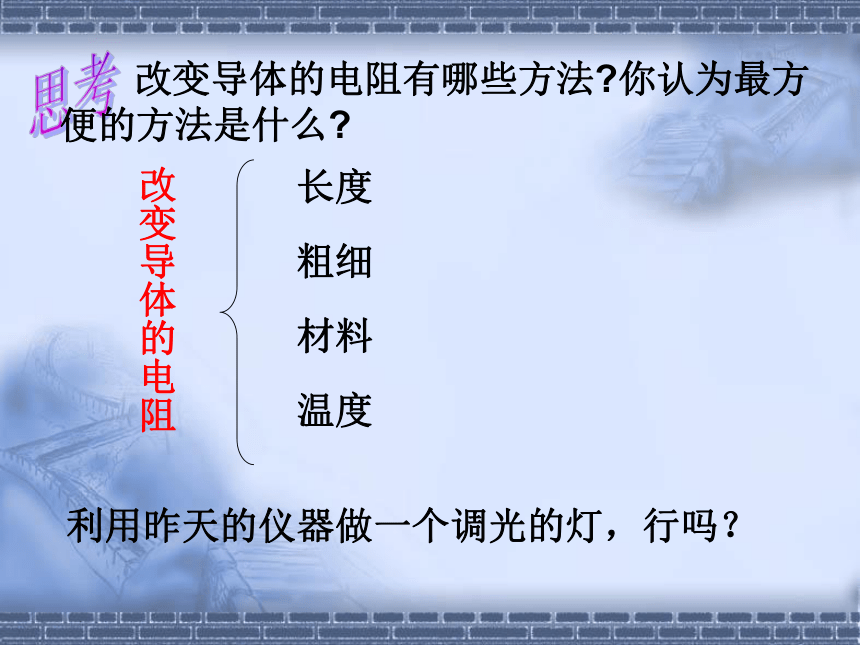

改变导体的电阻有哪些方法？最方便的是哪种？改变导体的长度、横截面积、和材料，其中最简便的是改变导体的长度。变阻原理：改变有效长度电阻大小电流大小滑动变阻器　观察铭牌，有谁知道上面的意义？①②③③④⑤2、结构：
①接触器：有金属滑片
②金属棒：棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。滑动变阻器 常用的变阻器是靠改变接入电路的电
阻丝的有效长度来改变电阻大小. 如滑动变
阻器.符号为:实验 按图4 – 31 所示连接电路,左右移动滑动

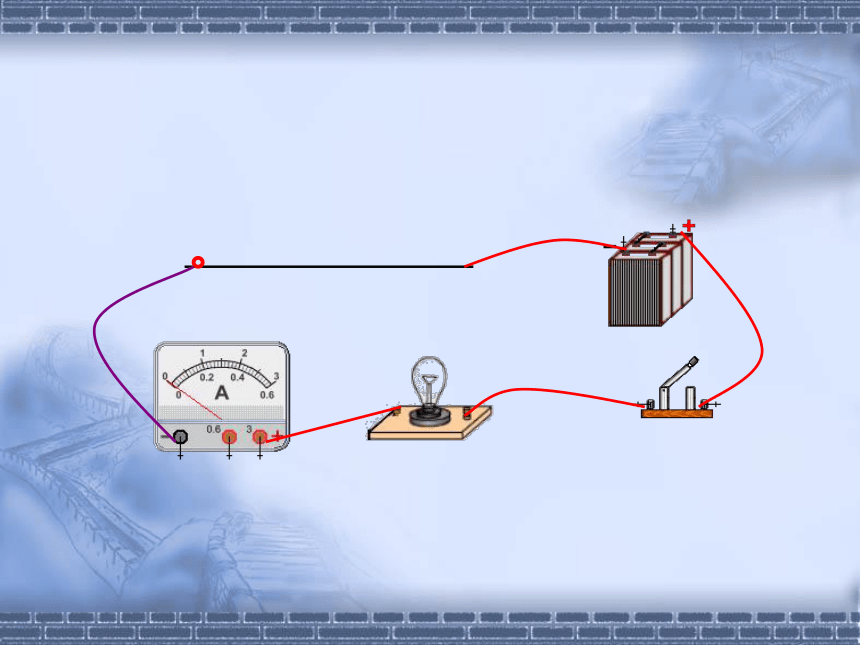

触头,观察灯的亮度,分析原因.从电流路径突破，每次电路连接后，搞清电流的路径、理解接入电路的有效长度，分析每次接法中的有效长度。滑动变阻器的有效接线方法:

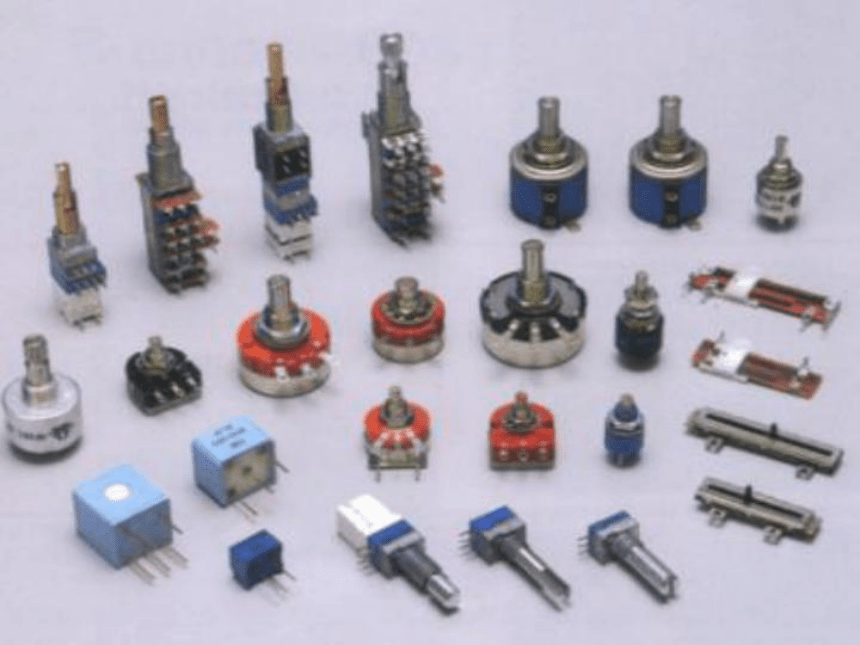

一上一下 1.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCDMN 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.（四）其他变阻器旋钮型变阻器实物与图片展示
