变阻器[上学期]

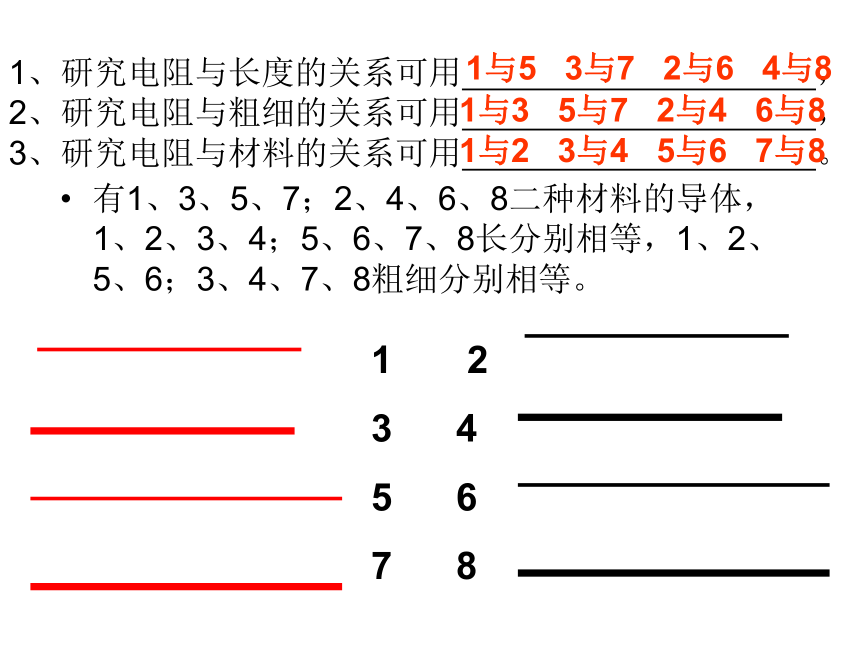

课件18张PPT。1、研究电阻与长度的关系可用 ，2、研究电阻与粗细的关系可用 ，3、研究电阻与材料的关系可用 。有1、3、5、7；2、4、6、8二种材料的导体，1、2、3、4；5、6、7、8长分别相等，1、2、5、6；3、4、7、8粗细分别相等。 2
4
5 6

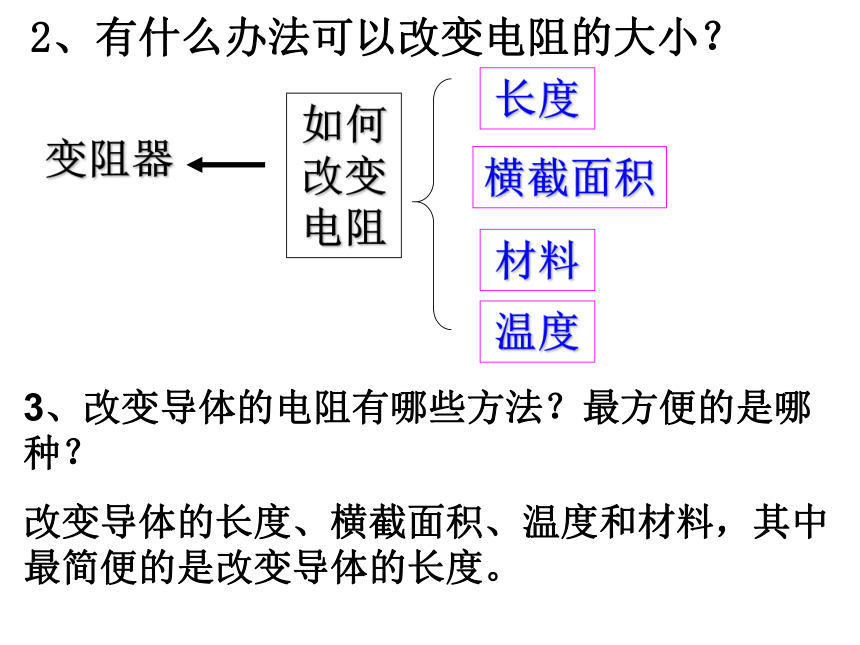

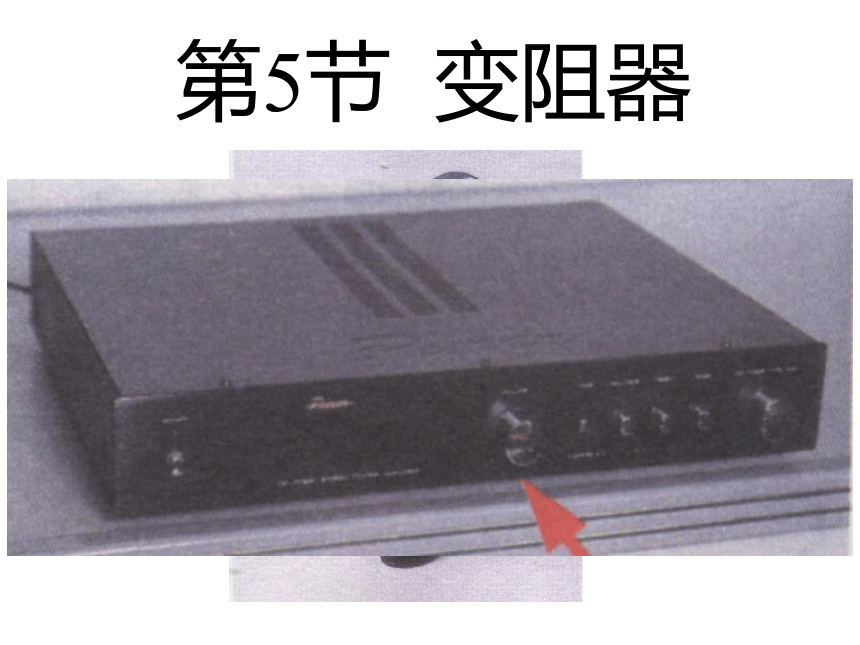

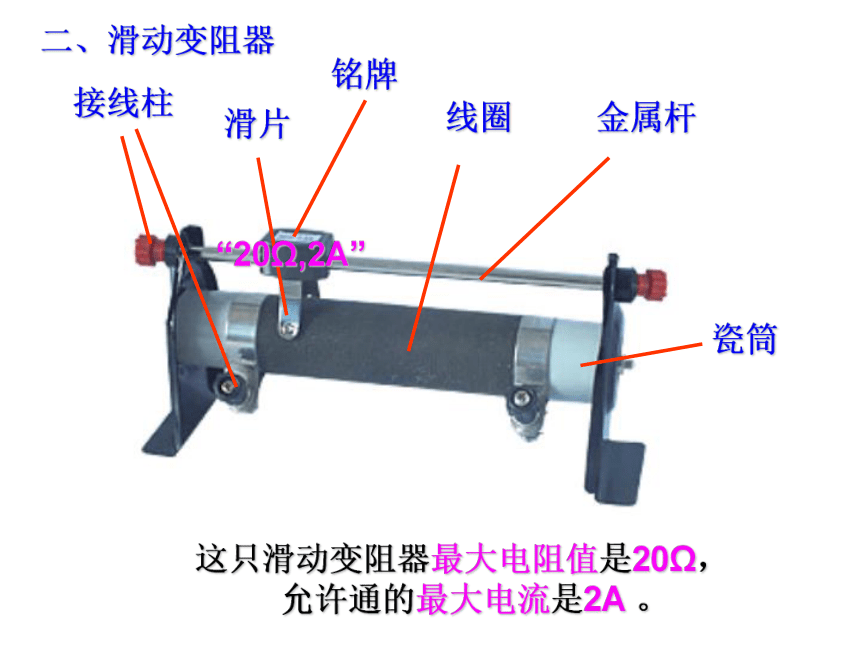

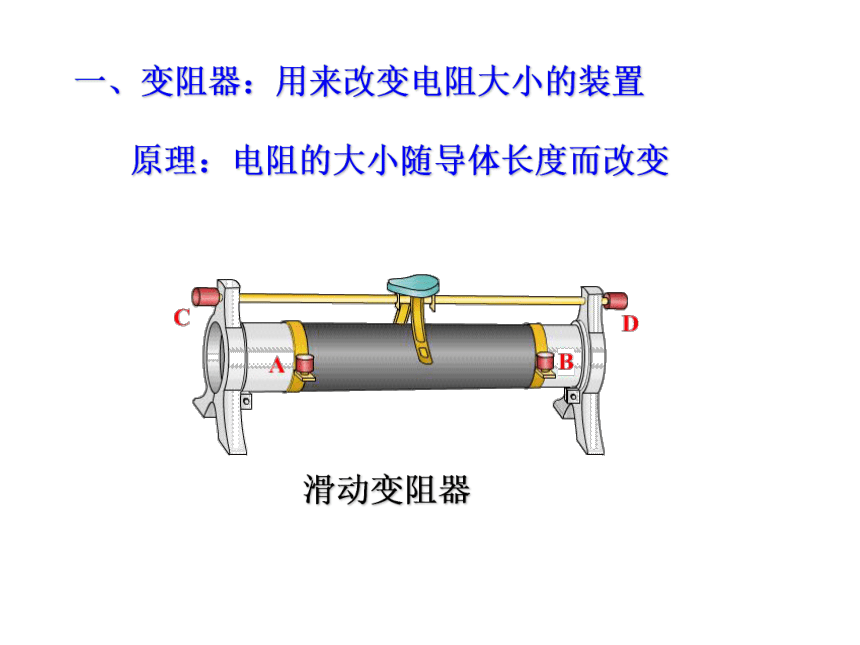

7 81与5 3与7 2与6 4与81与3 5与7 2与4 6与81与2 3与4 5与6 7与8电阻器电阻值一定的元件元件符号:电阻器可以控制电路中电流的大小 生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器来控制电路中的电流大小.1、有什么办法改变电路中的电流大小？改变电阻大小第5节 变阻器2、有什么办法可以改变电阻的大小？如何改变电阻长度材料温度横截面积3、改变导体的电阻有哪些方法？最方便的是哪 种？改变导体的长度、横截面积、温度和材料，其中最简便的是改变导体的长度。一、变阻器：用来改变电阻大小的装置原理：电阻的大小随导体长度而改变滑动变阻器二、滑动变阻器“20Ω,2A”这只滑动变阻器最大电阻值是20Ω， 允许通的最大电流是2A 。（1）滑动变阻器

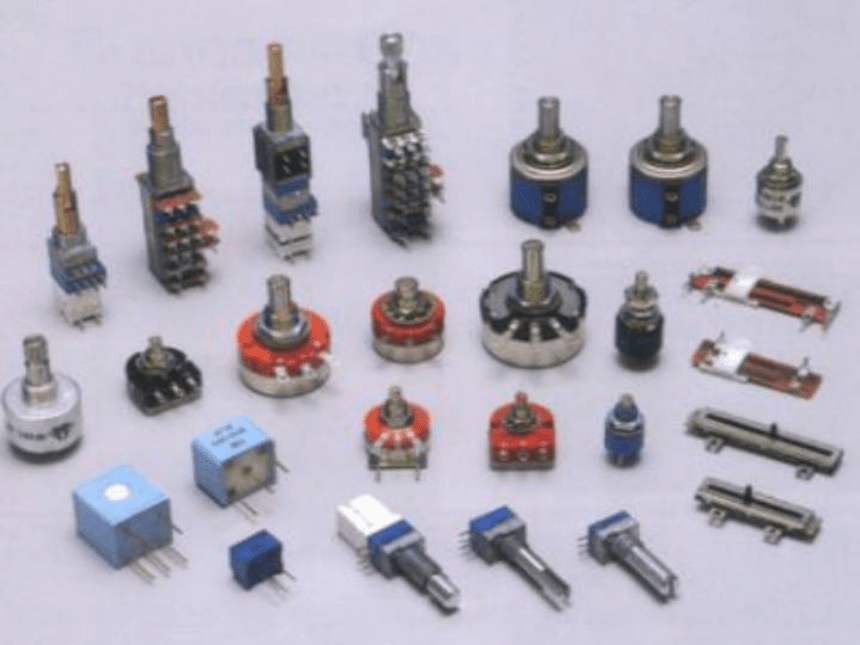

的画法变阻器的错误接法(1)接C和D(两上)电流经过金属杆CD, 接入电路的电阻值等于0移动滑片P时电阻值不变(2)接A和B(两下)电流经过线圈AB, 接入电路的电阻值最大移动滑片P时电阻值不变滑动变阻器的正确接法(1)接A和D电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大(2)接A和C电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大滑动变阻器的正确接法(3)接B和D电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小(4)接B和C电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小滑动变阻器的正确接法“一上一下,变化于下”接AC=接AD接BC=接BD滑动变阻器的错误接法“两上为0,两下最大”接CD电阻=0接AB电阻=最大（2）滑动变阻器的接法D三、其他变阻器旋钮型变阻器按如图所示的接法接线时,为使电路中的电流变大,应如何转动旋钮?小结§ 4-5 变阻器1、滑动变阻器：3、原理：改变接入电路部分电阻丝的长度，从而改变电阻4、使用方法：“一上一下”2、结构示意图、元件符号：1、滑动变阻器是利用_____________________的原理制成的.2、某滑动变阻器的铭牌上写着“20Ω 1A” ，它表示：_______________________________________3、在使用滑动变阻器时，闭合开关前，应先将滑片移到_____________，若连好电路，闭合开关，发现无论如何移动变阻器，电灯的亮度都无变化，且始终很暗，可能的原因是：_________________________________导体的电阻随长度而改变这只变阻器最大电阻值是20Ω，允许通的最大电流是1A 。阻值最大端变阻器的接线错误，都接下面的接线柱了5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。_____________________________________如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是 ( )
A．L1和L2都变暗
B．L1和L2都变亮
C．L1变亮，L2变暗
D．L1变暗，L2变亮C
