电能(2)[下学期]

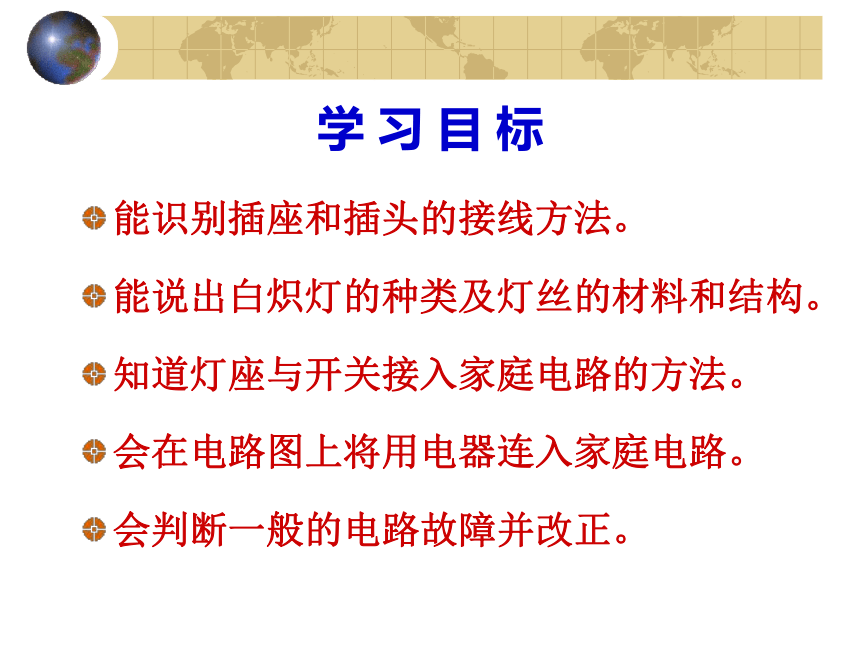

课件9张PPT。第三章 电 能第八节 家庭电路(二)能识别插座和插头的接线方法。
能说出白炽灯的种类及灯丝的材料和结构。
知道灯座与开关接入家庭电路的方法。
会在电路图上将用电器连入家庭电路。
会判断一般的电路故障并改正。

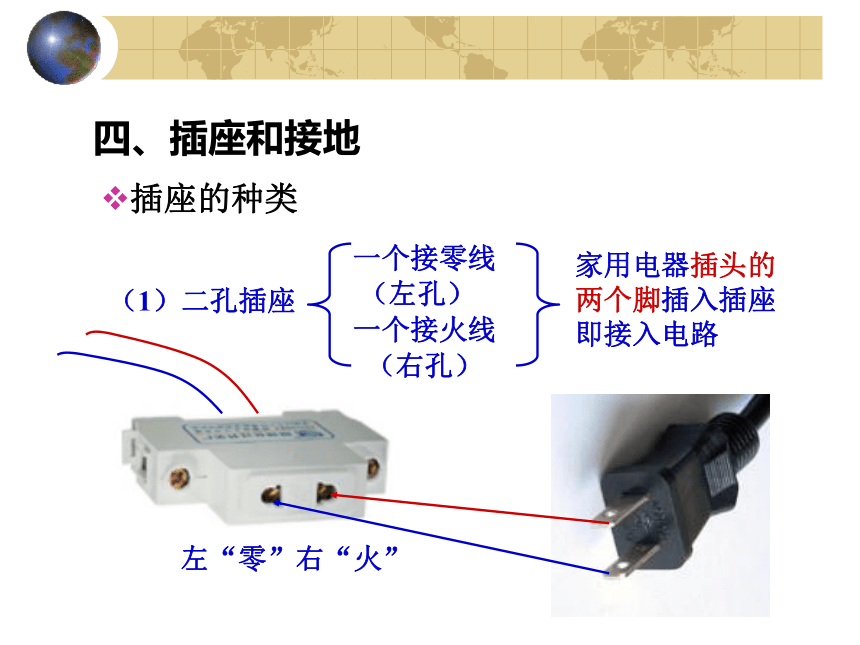

学 习 目 标四、插座和接地插座的种类（1）二孔插座一个接火线一个接零线家用电器插头的两个脚插入插座即接入电路（右孔）（左孔）左“零”右“火” （2）三孔插座左孔接零线(N)右孔接火线(L)中孔接地(E)三脚插头的两个脚接用电器的电机，另一个脚接金属外壳另一个脚接金属外壳的原因是：把用电器的金属外壳通过接地线接地，防止金属外壳带电而引起触电。五、灯泡和灯座白炽灯（1）白炽灯泡是用高熔点的钨丝封闭在玻璃泡内制成的。（2）白炽灯在使用时的能量转化关系为：电能热能光能（不到10%）防止钨丝在高温下急剧氧化而烧断。白炽灯利用了电流的_________。 热效应（3）灯泡内抽成真空的原因是：转化为大功率灯泡要充氮气和氩气的原因是：阻止钨丝在高温下升华，以延长灯泡使用寿命。白炽灯及灯座的种类和结构插口式螺旋式白炽灯及灯座在电路中的连接方式灯座的两个接线柱分别与家庭电路中的火线和零线相接，把灯泡插入灯座，灯丝就跟电路接通。螺旋式灯座的螺旋套应接在电路的零线上，中心的金属片应接在电路的火线上。家庭电路的连接要领火线零线并排走，零线直接进灯头；火线接在开关上，经过开关进灯头。线头顺时针弯，压在螺旋下，过松会松脱虚接，过紧会压断导线。课堂练习课本：P66 1、2、3、4课后作业作业本：P29
