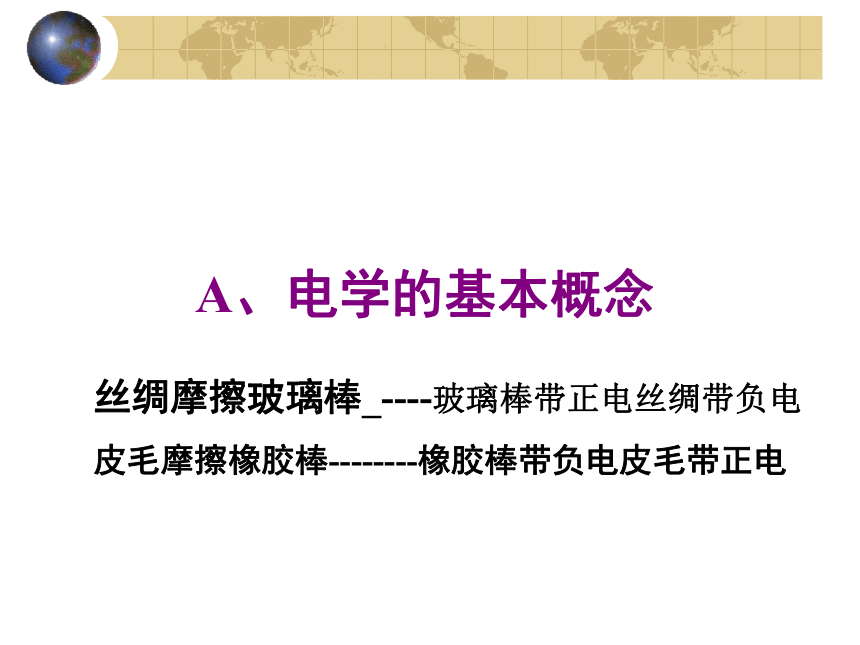

课件40张PPT。A、电学的基本概念丝绸摩擦玻璃棒_----玻璃棒带正电丝绸带负电

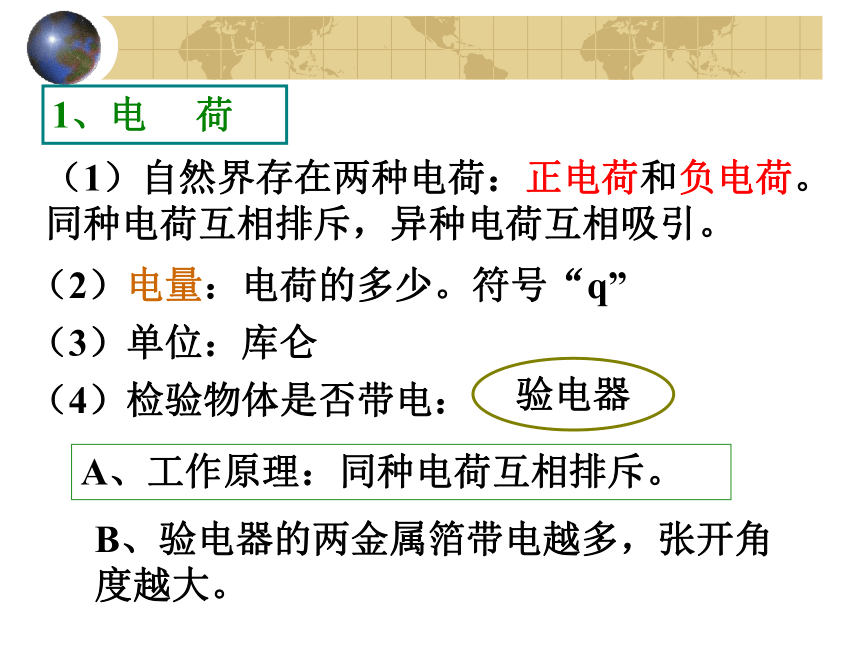

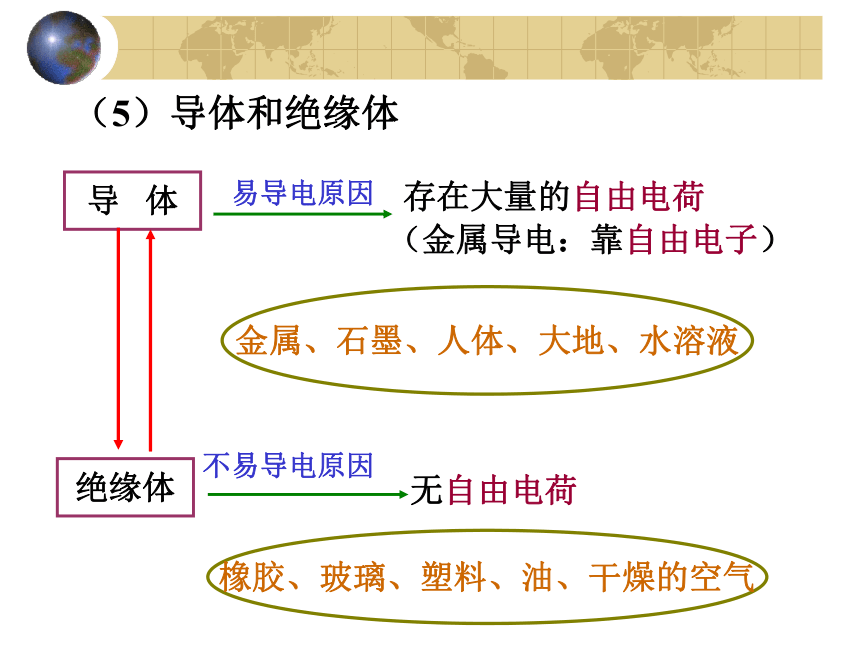

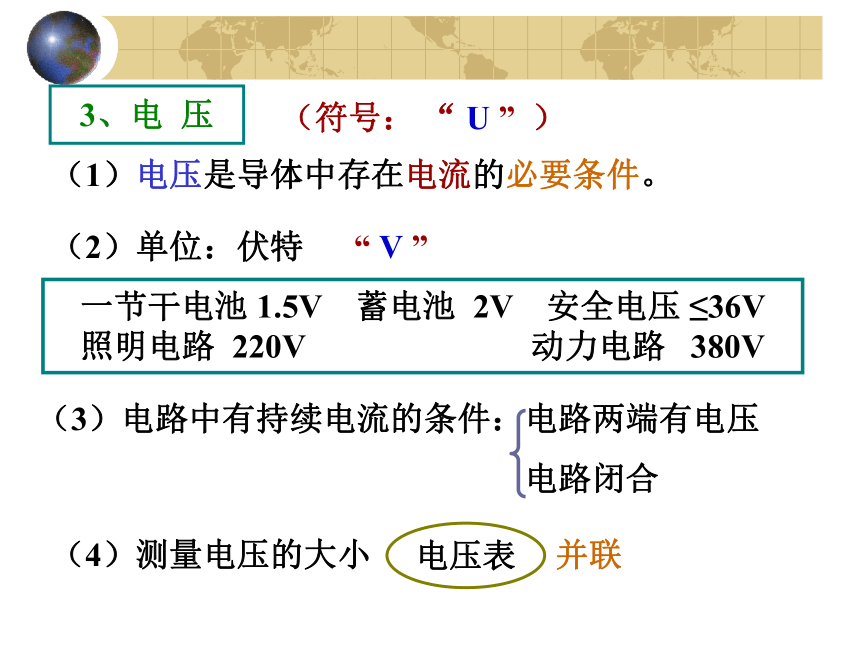

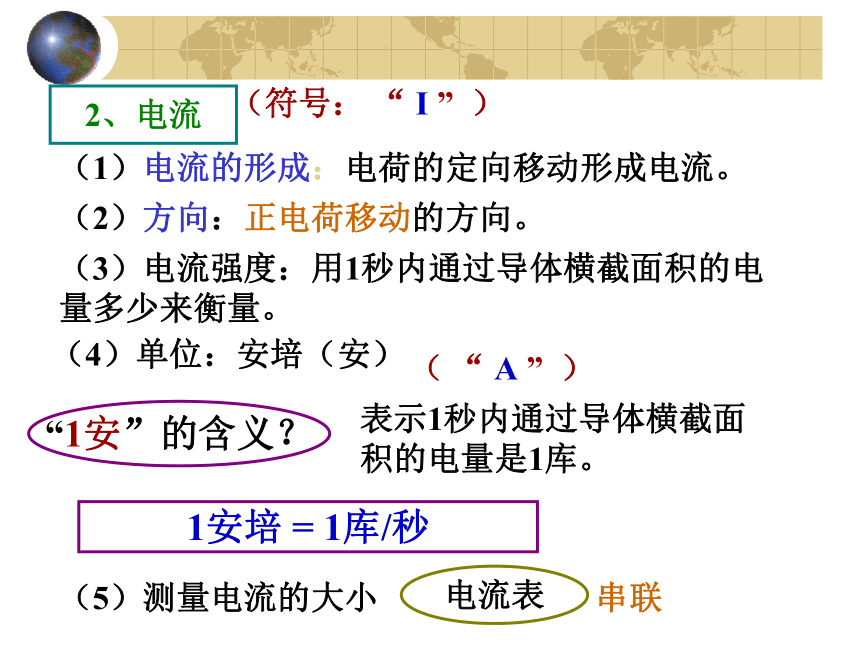

皮毛摩擦橡胶棒--------橡胶棒带负电皮毛带正电1、电 荷（3）单位：库仑（2）电量：电荷的多少。符号“q”验电器（4）检验物体是否带电：A、工作原理：同种电荷互相排斥。B、验电器的两金属箔带电越多，张开角度越大。（1）自然界存在两种电荷：正电荷和负电荷。同种电荷互相排斥，异种电荷互相吸引。（5）导体和绝缘体导 体绝缘体 易导电原因存在大量的自由电荷不易导电原因无自由电荷（金属导电：靠自由电子）金属、石墨、人体、大地、水溶液橡胶、玻璃、塑料、油、干燥的空气2、电流（3）电流强度：用1秒内通过导体横截面积的电量多少来衡量。 （符号： “ I ” ）（4）单位：安培（安）（ “ A ” ）“1安”的含义？表示1秒内通过导体横截面积的电量是1库。1安培 = 1库/秒（1）电流的形成：电荷的定向移动形成电流。（2）方向：正电荷移动的方向。（5）测量电流的大小 串联电流表3、电 压（2）单位：伏特 “ V ” （符号： “ U ” ）（1）电压是导体中存在电流的必要条件。一节干电池 1.5V 蓄电池 2V 安全电压 ≤36V
照明电路 220V 动力电路 380V（4）测量电压的大小 并联（3）电路中有持续电流的条件：电路两端有电压
电路闭合电压表 （1）电阻：导体对电流阻碍作用的大小。（符号： “ R ” ）（2）单位：欧姆（欧） “ Ω ” （3）导体的电阻是导体本身的一种性质， 它的
大小决定于导体的长度、横截面积和材料。4、电阻（4）变阻器：用来改变电阻大小的装置。【原理】：利用电阻的大小随导体长度

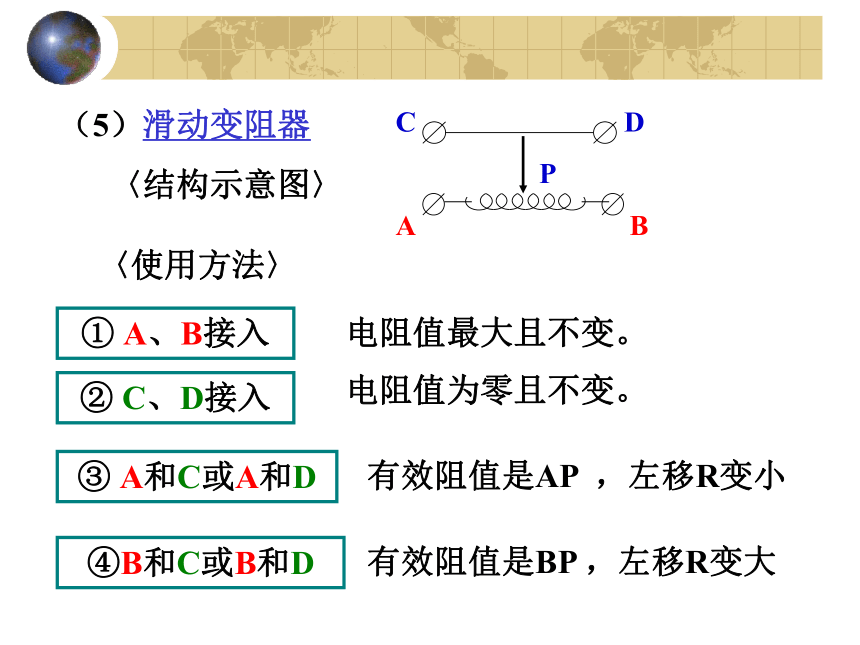

而改变。 〈使用方法〉C D
P
A B有效阻值是AP ，左移R变小 ① A、B接入② C、D接入③ A和C或A和D④B和C或B和D电阻值最大且不变。电阻值为零且不变。有效阻值是BP ，左移R变大（5）滑动变阻器

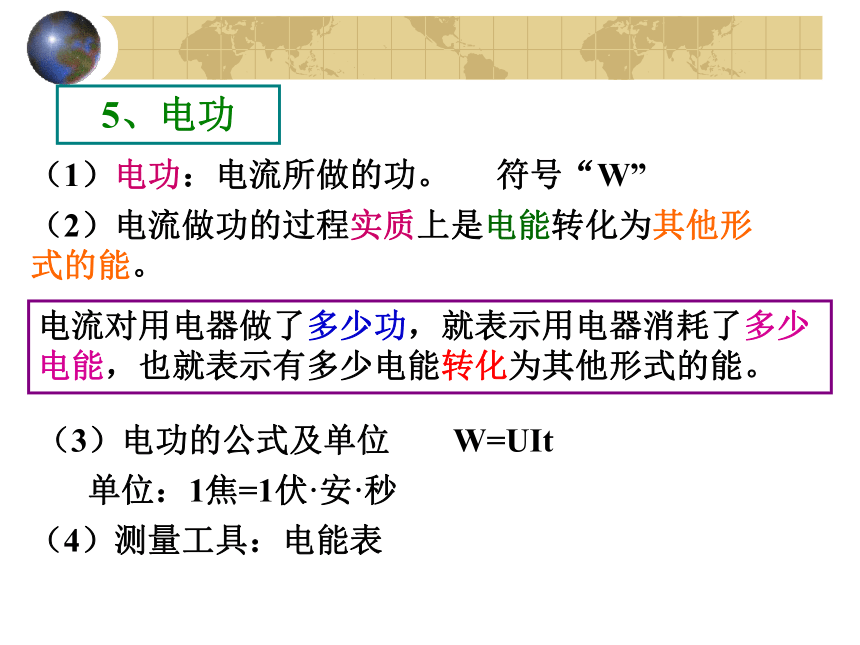

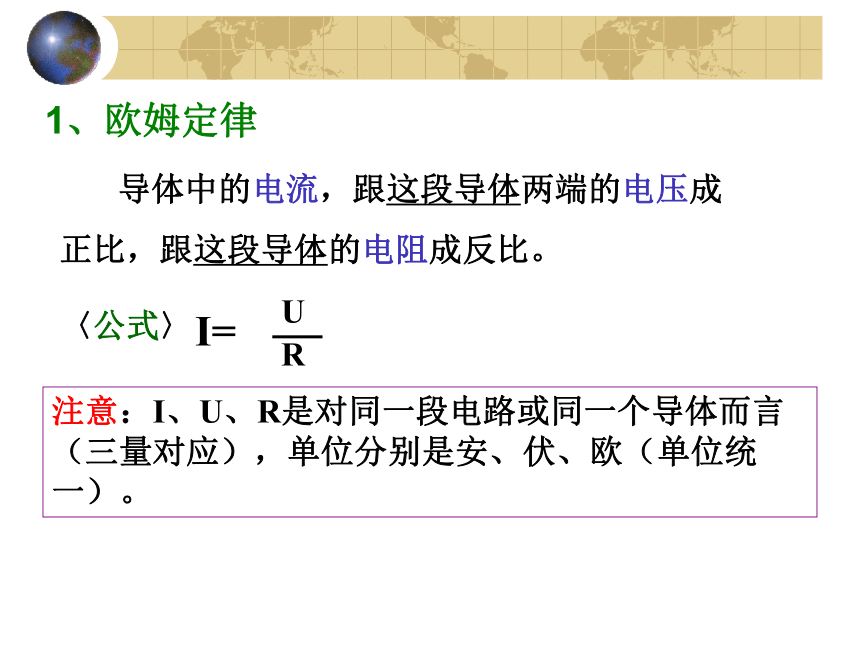

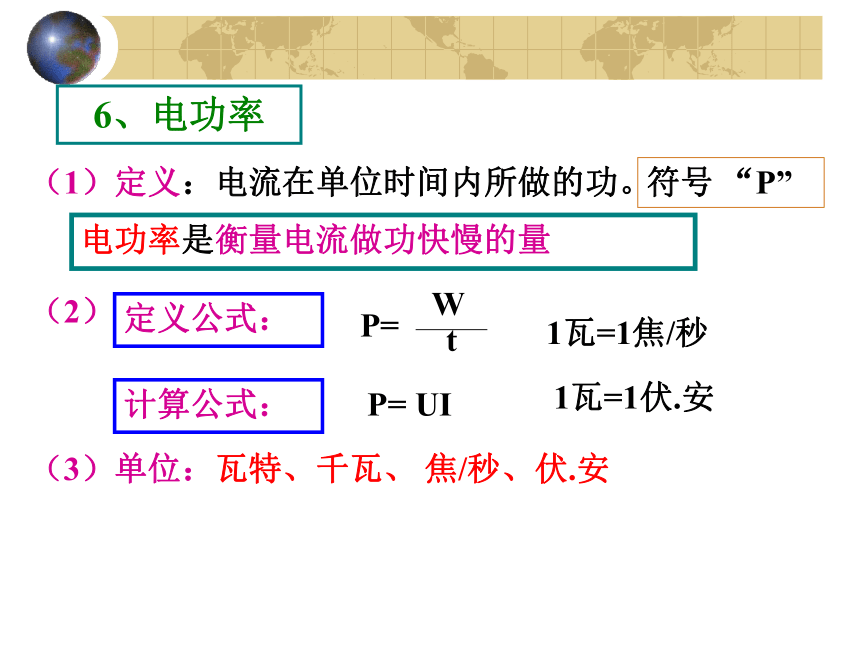

〈结构示意图〉（1）电功：电流所做的功。符号“W”（2）电流做功的过程实质上是电能转化为其他形式的能。电流对用电器做了多少功，就表示用电器消耗了多少电能，也就表示有多少电能转化为其他形式的能。5、电功（3）电功的公式及单位W=UIt单位：1焦=1伏·安·秒（4）测量工具：电能表6、电功率电功率是衡量电流做功快慢的量（1）定义：电流在单位时间内所做的功。符号 “P”定义公式：计算公式：P= UI（2）1瓦=1焦/秒1瓦=1伏.安（3）单位：瓦特、千瓦、焦/秒、伏.安B、电学中的两个主要定律1、欧姆定律 导体中的电流，跟这段导体两端的电压成

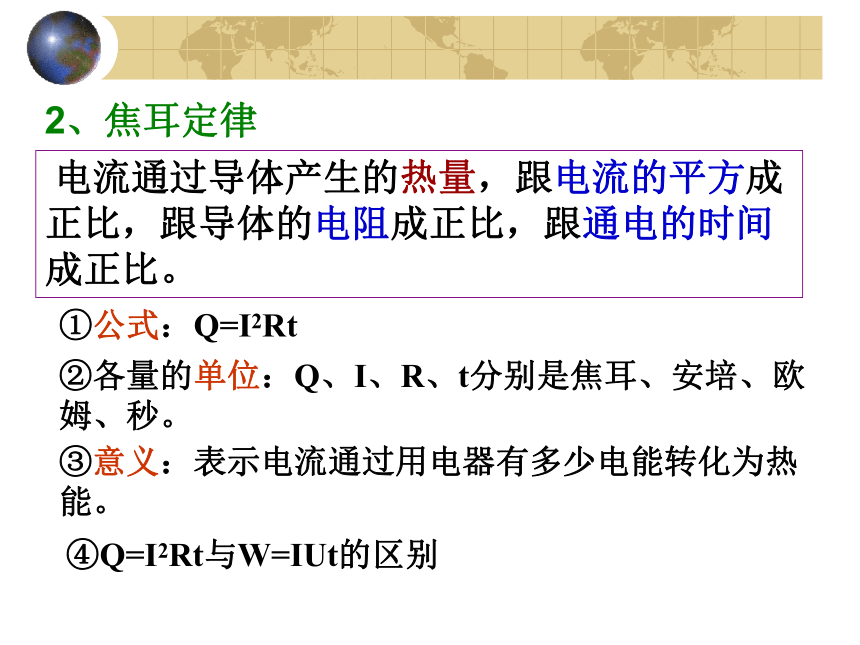

正比，跟这段导体的电阻成反比。〈公式〉URΙ=注意：I、U、R是对同一段电路或同一个导体而言（三量对应），单位分别是安、伏、欧（单位统一）。 电流通过导体产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟通电的时间成正比。2、焦耳定律①公式：Q=I2Rt②各量的单位：Q、I、R、t分别是焦耳、安培、欧姆、秒。③意义：表示电流通过用电器有多少电能转化为热能。④Q=I2Rt与W=IUt的区别[电热器]利用电流的热效应制成的加热设备电热器的主要组成部分：发热体发热体一般由电阻率大、熔点高的金属丝绕在绝缘材料上做成的。C、电学的基本实验1、伏安法测电阻实验原理：R=UIR1+R2+R33滑动变阻器R’的作用：改变电路中的电流，测得多组数据，取平均值，减小实验误差。实验原理： P = UI2、伏安法测小灯泡电功率滑动变阻器R’的作用：串联分压，保护小灯泡不因电压过高而烧毁； 调节小灯泡两端的电压，分别测得小灯泡在额定电压下的额定功率和不在额定电压下的实际功率。D、电 路1、电路的组成电 源用电器导 线开 关2、电路的三种状态（1）通路（闭合电路）
（2）开路
（3）短路有电流无电流电流过大3、电路的两种最基本连接方式：_____和_____串联并联4、两种最基本电路：串联电路：并联电路：电流流通的路径只有一条电流流通的路径至少两条I = I1 =I2 =……I =I1+I2+……U =U1+U2+……U =U1=U2=……R =R1+R2+……U1 : U2 = R1 : R2I1 : I2 = R2 : R1I2I1I 例题： 救援人员从“库尔斯克”中发现了记录潜艇各种信息的“黑匣子”，其中某一部件外壳上三个电压表的示数分别为U1、U2、U3；三个电流表的示数分别为I1、I2、I3 ，其内部的电路结构如图所示。分别写出U1、U2、U3之间的数学表达式和I1、I2、I3之间的数学表达式。解：
U3=U1+U2
I1 = I2 = I35、家庭电路的组成(电路图)零线电能表火线闸刀开关熔断器插座火线零线进户线家庭电路的主要组成：进户线和连接导线、电能表、闸刀开关、熔断器、插座、灯座和开关。（1）进户线，火线和零线： A、火线和零线之间的电压值正常为220V。 B、用测电笔辨别零线和火线。C、测电笔的构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体D、测电笔的正确使用：手触笔尾金属体，笔尖金属体触火线氖管发光，触零线氖管不发光。（2）电能表：测量用户消耗电能的仪器。如“220V 5(20A)” “ 1200R／kwh”意义（3）闸刀开关A、闸刀开关的作用：接通和切断电源，便于更换电器或维修设备。B、安装闸刀开关：使电源线连在静触头上，而静触头一定要在上边。C、闸刀开关切不可倒装，为什么？防止断开后的闸刀受振动或使用日久发生松动等原因自动落下合上电路，造成事故。A、作用：当电路中电流过大时，保险丝会自动熔断，切断电路。D、选择：选用保险丝应使它的额定电流等于或稍大于电路中正常工作电流。[思考]电路中电流过大的可能原因是什么？（4）熔断器（保险丝）B、材料：电阻率较大、熔点较低的金属合金。C、规格：通常以额定电流（直径）表示（5）插座和接地[思考]为什么家用电器的金属外壳要接地？（6）灯泡和灯座A、白炽灯的工作原理：电流的热效应D、白炽灯的类型：插口式和螺旋式C、小功率灯泡抽成真空，防止钨在高温下氧化而烧断；大功率灯泡充有氮气和氩气，防止钨在高温下升华。B、灯丝材料：电阻率大、熔点高的钨丝（7）连接：插座与电灯间是______；电灯与开关是______的，开关的一端接灯座，另一端接______；螺旋式灯泡的螺旋套应接在电路的______上。并联串联火线零线E、电磁现象1、 简单的磁现象（1）磁体的性质：①磁体能吸引___、___、___等物质。
②磁体_____的磁性最强，叫_____。
③小磁针静止时，大致______指向。
④同名磁极__________，异名磁极__________。南极（S）
北极（N）铁 钴 镍磁极南北互相排斥互相吸引两端（2）磁化：使原来没有磁性的物体得到磁性的过程。（3）磁体周围存在着磁场。（5）磁场是有方向的。（同该点小磁针北极的指向）（6）磁感应线：为了形象表示各点磁场方向所画
出的一些有方向的曲线，任何一点
的曲线方向都跟放在该点的磁针北
极所指的方向一致。（4）磁场的基本性质：对放入其中的磁体产生
磁力的作用。2、电流的磁场（3）通电螺线管周围也存在着磁场。（1）1820年 [ 奥斯特实验] 电流的磁现象（2）通电导线的周围存在着磁场。 磁场方向：跟电流方向有关。磁感线：以导线上各点为圆心的同心圆。磁感线：跟条形磁铁的磁感线相似。两端相当于两个磁极。通电螺线管的极性跟电流方向有关。3、电磁现象的应用A、电磁铁（1）组成：通电螺线管和铁心。（2）优点：
①磁性的有无可用通断电流控制；
②磁性的强弱可用电流的强弱或线圈匝数的多少控制；
③磁极的极性可用电流的方向控制。通电导体在磁场里受到的力的方向跟电流方向和磁场方向有关。电动机是把电能转化为机械能的机器（1）磁场对电流的作用左手定则B、电动机（2）电动机工作原理：通电线圈在磁场里受力转动。（3）通电线圈在磁场中_______而转动，消耗了______，获得了________，即______转化为_________。受力电能机械能电能机械能平衡位置：线圈平面与磁感线垂直的位置。（4）直流电动机①定义：用直流电源供电的电动机。②原理：利用通电线圈能在磁场里转动。换向器—可以自动改变线圈中的电流方向。③构造：磁体线圈换向器E、F（两个铜制半环）电刷A、B（1）电磁感应现象C、发电机闭合电路的一部分导体在磁场里做切割磁感线的运动时，导体中就会产生电流。这种现象叫做电磁感应现象。（2）导体中感应电流的方向与导体运动方向和磁场方向有关——右手定则判断（3）发电机工作原理：电磁感应现象（4）能量的转化：机械能转化为电能导体放入磁场中作切割磁感线运动，将观察到什么现象？能得出什么结论？产生感应电流若将上述导体放入磁场中作平行于磁感线运动，又将观察到什么现象？能得出什么结论？没有产生感应电流①交流发电机模型结构：磁体、线圈、 铜圆环、电刷②原理：电磁感应③交流电：周期性改变方向的电流④交流电的周期：交流电完成一次周期性变化需要的时间。⑤交流电的频率：在1秒内，交流电完成周期性变化的次数。⑥我国交流电的周期是0.02秒，频率为50赫兹。每秒钟电流方向改变100次。（5）交流电（6）交流发电机①构造：定子（不动部分）转子（运转部分）②大型发电机定子是线圈，转子是磁场；（用电磁铁代替永久磁铁，直流电源供电）③实际运用的发电机转子由水轮机、气轮机或内燃机等动力机来带动。如：水力发电机、火力发电机等
