电[上学期]
图片预览
文档简介
(共21张PPT)

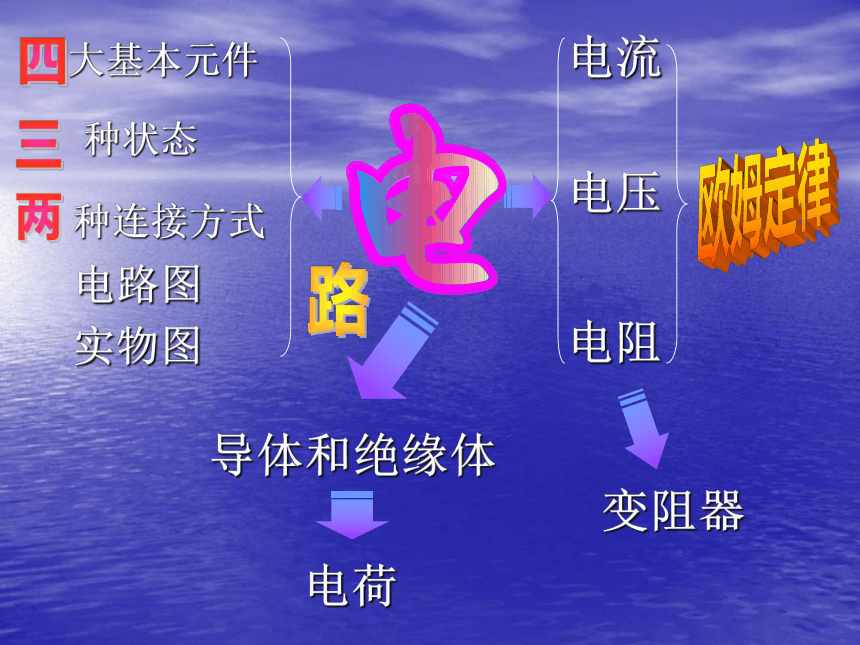

大基本元件
种状态
种连接方式
电流
电压
电阻
导体和绝缘体
电荷
变阻器
电路图
实物图

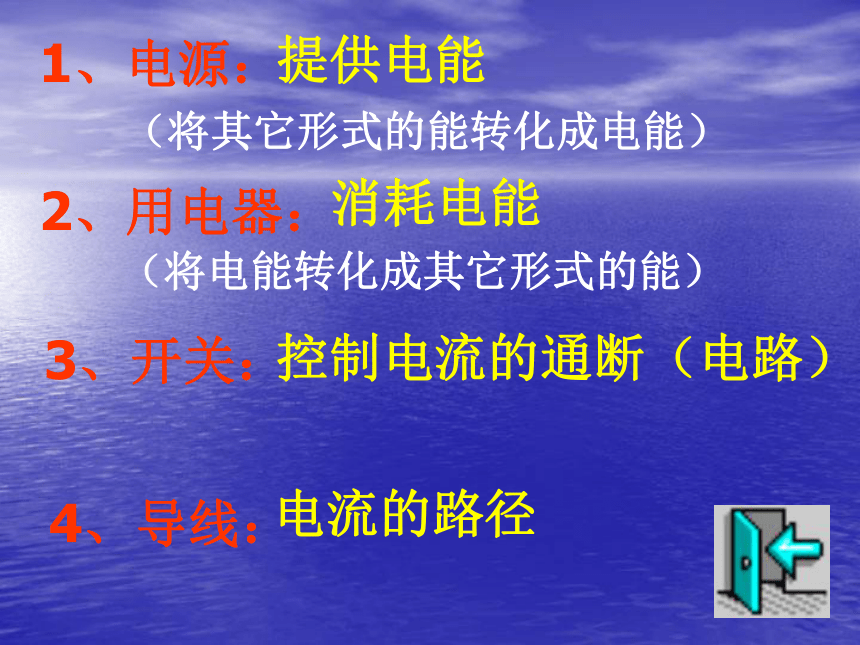

1、电源：
提供电能
2、用电器：
消耗电能
（将其它形式的能转化成电能）
（将电能转化成其它形式的能）
3、开关：
控制电流的通断（电路）
4、导线：
电流的路径

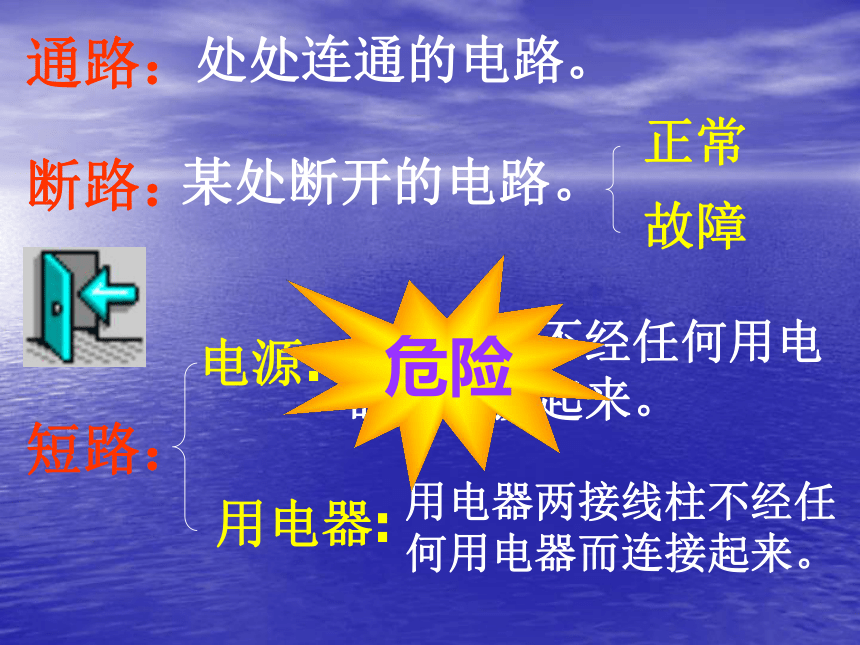

通路：
处处连通的电路。
断路：
某处断开的电路。
正常
故障
短路：
电源:
用电器:
电源两极不经任何用电器而连接起来。
用电器两接线柱不经任何用电器而连接起来。
危险
电池 小灯泡
两节电池 开关
电池组 定值电阻

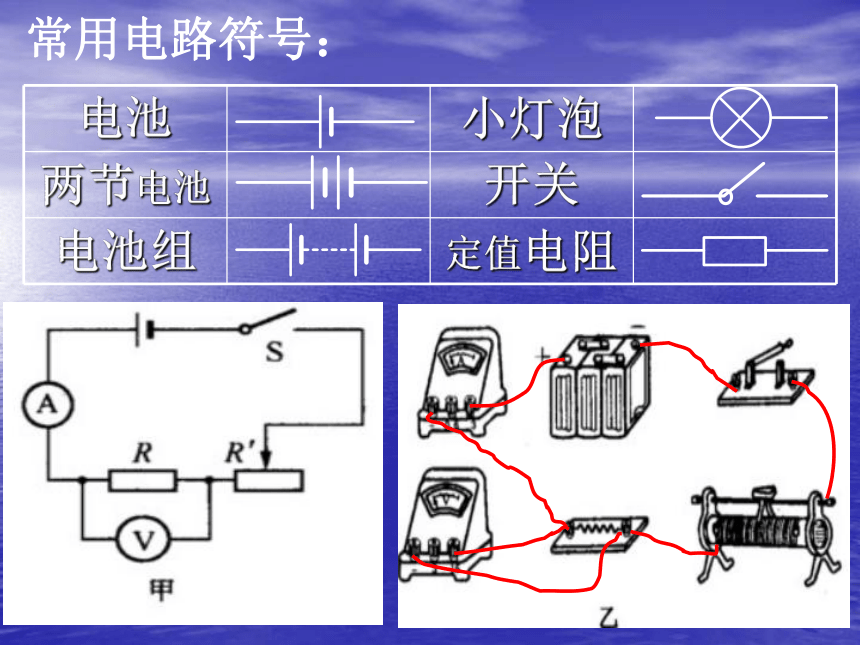

常用电路符号：

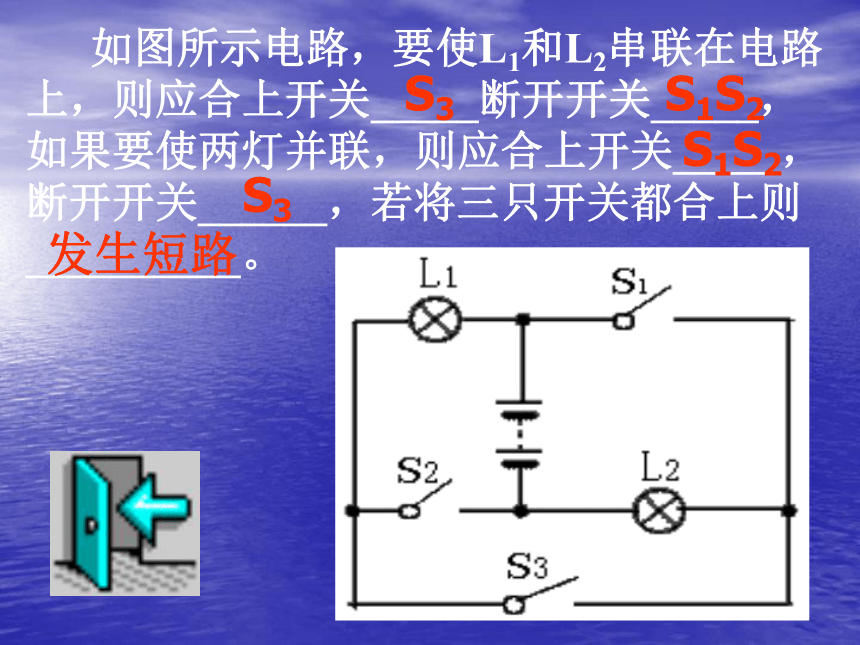

如图所示电路，要使L1和L2串联在电路上，则应合上开关_____断开开关_____，如果要使两灯并联，则应合上开关_____，断开开关______，若将三只开关都合上则__________。
S3
S1S2
S3
S1S2
发生短路

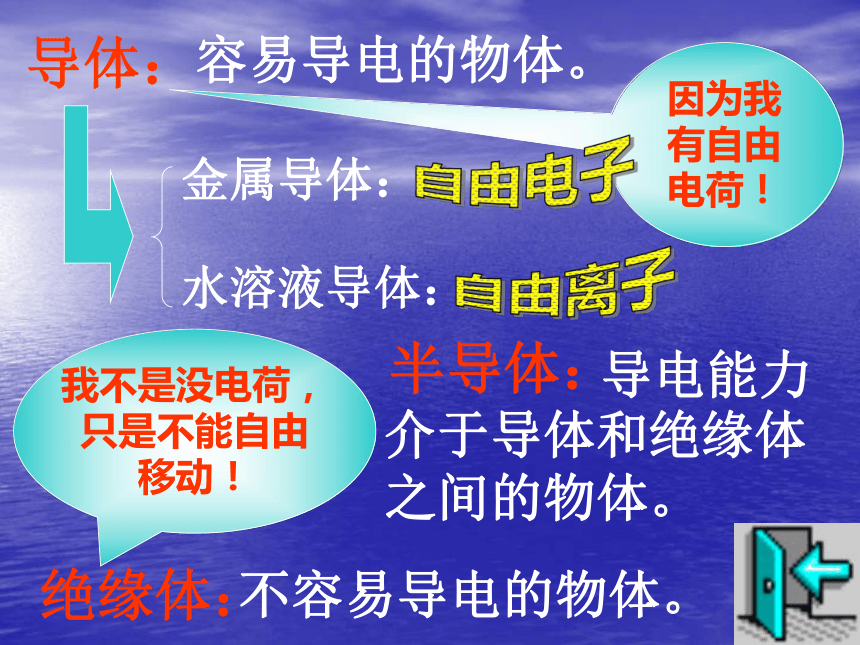

导体：
容易导电的物体。
因为我有自由电荷！
金属导体：
水溶液导体：
绝缘体：
不容易导电的物体。
我不是没电荷，只是不能自由移动！
半导体：
导电能力介于导体和绝缘体之间的物体。

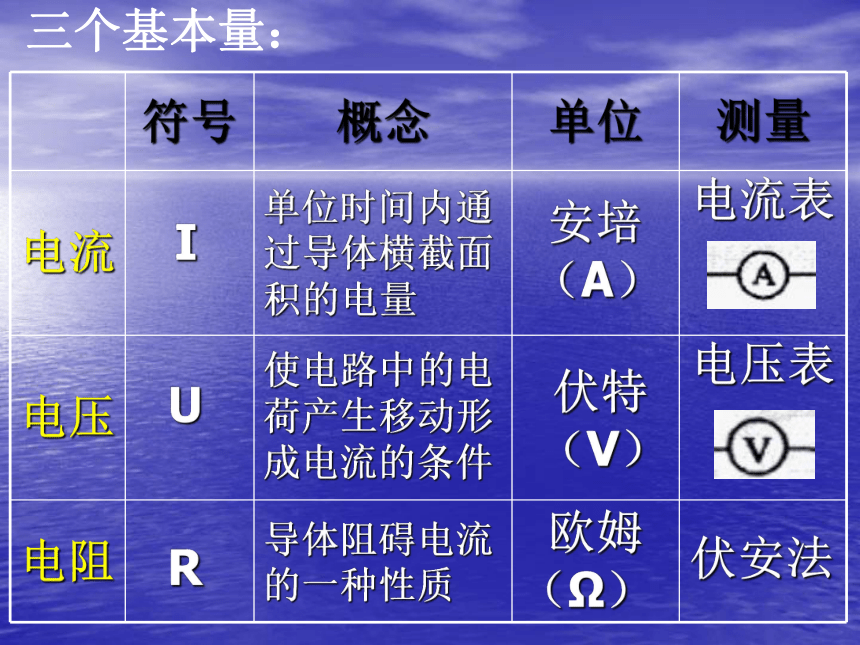

三个基本量：
符号 概念 单位 测量
电流
电压
电阻
I
U
R
单位时间内通过导体横截面积的电量
使电路中的电荷产生移动形成电流的条件
导体阻碍电流的一种性质
安培
（A）
伏特
（V）
欧姆
（Ω）
电流表
电压表
伏安法
关于如图所示的电表，下列说法中，不正确的是（ ）
A、它是一个电压表
B、它的示数一定是1.7V
C、它的示数可能是8.5V
D、它有一个负接线柱和两个正接线柱
B
欧姆定律：
导体中的电流与这段导体两端的电压成正比，与这段导体的电阻成反比
I=——
U
R
U=IR
R=——
U
I
伏安法测电阻的原理！
当如图所示的电路接通后，发现电流表A1的指针偏转比A2的大一些，原因可能是：
A1
A2
1）可能是A1、A2至少有一个不准确
2）两电流表所接的量程不同
3）电路未接通前，电流表指针不在零刻度线处
决定电阻大小
的因素是:
材料
长度
横截面积
变阻器的工作原理:
改变导体接入电路的长度来改变电阻的大小。
电路符号
一上一下
决定在下
下图分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。
变小
变大
不变
串联电路 并联电路
电路图
电流
关系
电压
关系
电阻
关系
电流电压分配
I=I1=I2=…
U=U1=U3=…
U=U1+U2+…
I=I1+I2+…
R=R1+R2+…
—=—+—+…
R
1
R1
R2
1
1
U1/U2=R1/R2
I1/I2=R2/R1
一个开关能同时控制两盏灯,这两盏灯( )
A、一定并联 B、一定串联
C、可能串联，也可能并联
如图所示的电路中，已知R1=40欧，R2=60欧，当开关闭合后，通过电流表的示数为0.3安。求：
（1）、电阻R1两端的电压；
（2）、通过电阻R2的电流；
（3）、通过电路的总电流；
（4）、电路的总电阻。
C
居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开，若将这两种开关配合使用就可以使楼道灯变得“聪明”。则这种“聪明”的电路是（ ）
D
