第4节 力的图示[下学期]

本章累计6个

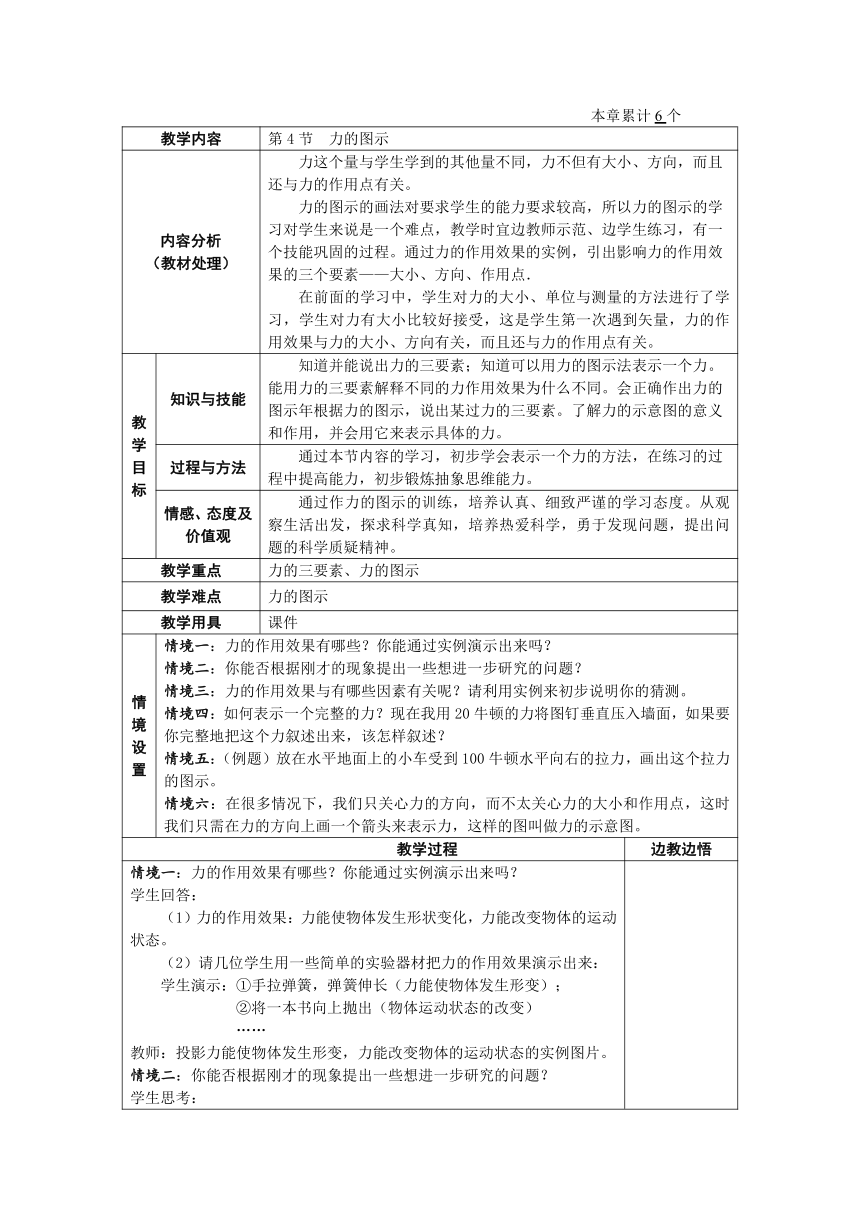

教学内容 第4节 力的图示
内容分析（教材处理） 力这个量与学生学到的其他量不同，力不但有大小、方向，而且还与力的作用点有关。力的图示的画法对要求学生的能力要求较高，所以力的图示的学习对学生来说是一个难点，教学时宜边教师示范、边学生练习，有一个技能巩固的过程。通过力的作用效果的实例，引出影响力的作用效果的三个要素——大小、方向、作用点．在前面的学习中，学生对力的大小、单位与测量的方法进行了学习，学生对力有大小比较好接受，这是学生第一次遇到矢量，力的作用效果与力的大小、方向有关，而且还与力的作用点有关。
教学目标 知识与技能 知道并能说出力的三要素；知道可以用力的图示法表示一个力。能用力的三要素解释不同的力作用效果为什么不同。会正确作出力的图示年根据力的图示，说出某过力的三要素。了解力的示意图的意义和作用，并会用它来表示具体的力。
过程与方法 通过本节内容的学习，初步学会表示一个力的方法，在练习的过程中提高能力，初步锻炼抽象思维能力。
情感、态度及价值观 通过作力的图示的训练，培养认真、细致严谨的学习态度。从观察生活出发，探求科学真知，培养热爱科学，勇于发现问题，提出问题的科学质疑精神。
教学重点 力的三要素、力的图示
教学难点 力的图示
教学用具 课件
情境设置 情境一：力的作用效果有哪些？你能通过实例演示出来吗？情境二：你能否根据刚才的现象提出一些想进一步研究的问题？情境三：力的作用效果与有哪些因素有关呢？请利用实例来初步说明你的猜测。情境四：如何表示一个完整的力？现在我用20牛顿的力将图钉垂直压入墙面，如果要你完整地把这个力叙述出来，该怎样叙述？情境五：（例题）放在水平地面上的小车受到100牛顿水平向右的拉力，画出这个拉力的图示。情境六：在很多情况下，我们只关心力的方向，而不太关心力的大小和作用点，这时我们只需在力的方向上画一个箭头来表示力，这样的图叫做力的示意图。
教学过程 边教边悟

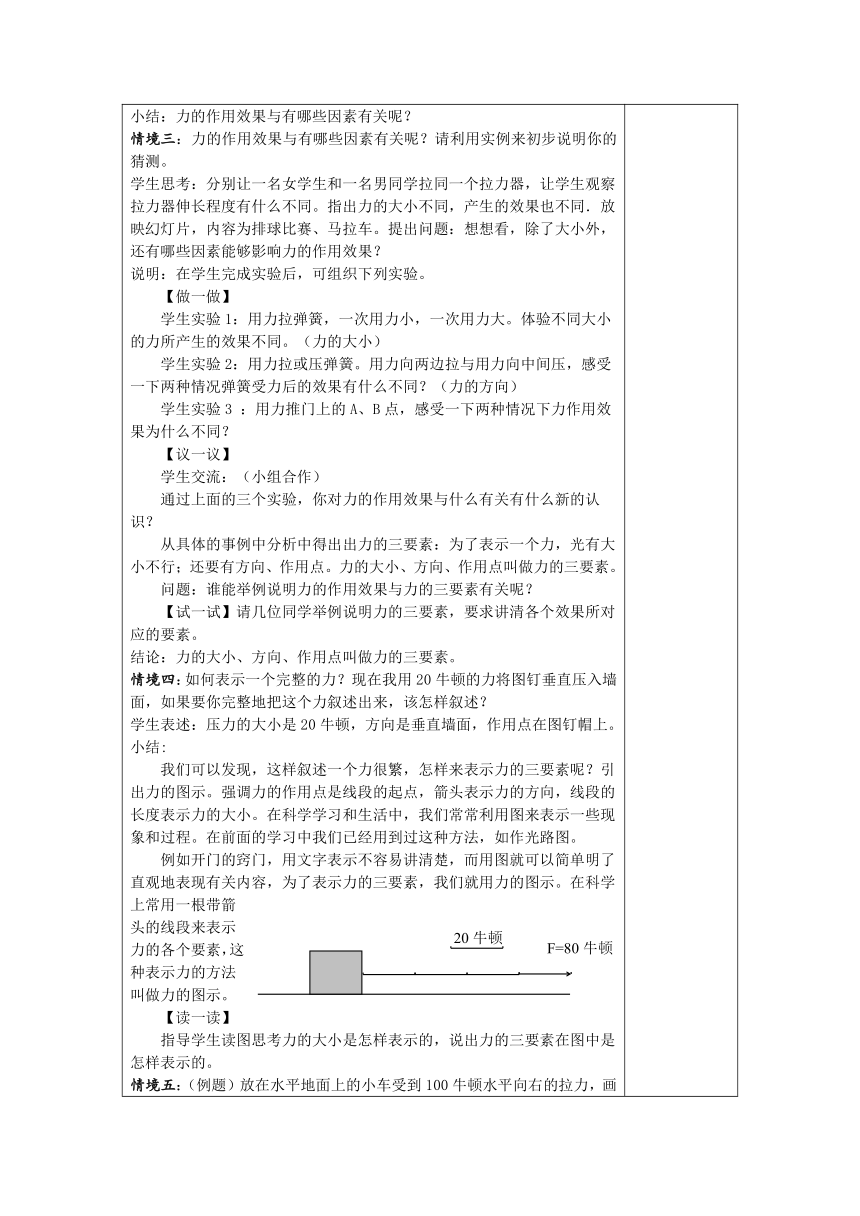

情境一：力的作用效果有哪些？你能通过实例演示出来吗？学生回答：（1）力的作用效果：力能使物体发生形状变化，力能改变物体的运动状态。（2）请几位学生用一些简单的实验器材把力的作用效果演示出来：学生演示：①手拉弹簧，弹簧伸长（力能使物体发生形变）；②将一本书向上抛出（物体运动状态的改变）……教师：投影力能使物体发生形变，力能改变物体的运动状态的实例图片。情境二：你能否根据刚才的现象提出一些想进一步研究的问题？学生思考：小结：力的作用效果与有哪些因素有关呢？情境三：力的作用效果与有哪些因素有关呢？请利用实例来初步说明你的猜测。学生思考：分别让一名女学生和一名男同学拉同一个拉力器，让学生观察拉力器伸长程度有什么不同。指出力的大小不同，产生的效果也不同．放映幻灯片，内容为排球比赛、马拉车。提出问题：想想看，除了大小外，还有哪些因素能够影响力的作用效果？说明：在学生完成实验后，可组织下列实验。【做一做】学生实验1：用力拉弹簧，一次用力小，一次用力大。体验不同大小的力所产生的效果不同。（力的大小）学生实验2：用力拉或压弹簧。用力向两边拉与用力向中间压，感受一下两种情况弹簧受力后的效果有什么不同？（力的方向）学生实验3 ：用力推门上的A、B点，感受一下两种情况下力作用效果为什么不同？ 【议一议】学生交流：（小组合作）通过上面的三个实验，你对力的作用效果与什么有关有什么新的认识？从具体的事例中分析中得出出力的三要素：为了表示一个力，光有大小不行；还要有方向、作用点。力的大小、方向、作用点叫做力的三要素。问题：谁能举例说明力的作用效果与力的三要素有关呢？【试一试】请几位同学举例说明力的三要素，要求讲清各个效果所对应的要素。结论：力的大小、方向、作用点叫做力的三要素。情境四：如何表示一个完整的力？现在我用20牛顿的力将图钉垂直压入墙面，如果要你完整地把这个力叙述出来，该怎样叙述？学生表述：压力的大小是20牛顿，方向是垂直墙面，作用点在图钉帽上。小结:我们可以发现，这样叙述一个力很繁，怎样来表示力的三要素呢？引出力的图示。强调力的作用点是线段的起点，箭头表示力的方向，线段的长度表示力的大小。在科学学习和生活中，我们常常利用图来表示一些现象和过程。在前面的学习中我们已经用到过这种方法，如作光路图。例如开门的窍门，用文字表示不容易讲清楚，而用图就可以简单明了直观地表现有关内容，为了表示力的三要素，我们就用力的图示。在科学上常用一根带箭头的线段来表示力的各个要素，这种表示力的方法叫做力的图示。【读一读】指导学生读图思考力的大小是怎样表示的，说出力的三要素在图中是怎样表示的。情境五：（例题）放在水平地面上的小车受到100牛顿水平向右的拉力，画出这个拉力的图示。教师一边讲作图规则，一边示范。对于作图的技能练习一定要规范、严格。 ⑴线段的起点或终点表示力的作用点，必须画在受力物体上。⑵线段上箭头的方向必须与力的方向一致。⑶线段的长度（包括箭头在内）要跟力的大小成比例，同时要标出单位长度表示的力的大小。 课内作业：1．重物受到一个25牛顿的竖直向上的提力，画出提力的图示。2．物体对水平支承面有一个5牛顿的压力，画出压力的图示。3．用一个与水平面成30°角，向右上方的50牛顿的力拉小车，画出拉力的图示。学生作图训练，老师巡视，及时发现学生的错误并加以纠正。学生容易出现的错误有：⑴作用点画在受力物体的外面。⑵将表示方向的箭头画在线段之外。⑶漏掉比例线段。尤其是练习3，与水平面成30°角的拉力的画法是一个难点。情境六：在很多情况下，我们只关心力的方向，而不太关心力的大小和作用点，这时我们只需在力的方向上画一个箭头来表示力，这样的图叫做力的示意图。例：悬挂着的电灯受到的力有重力和绳子的拉力，画出重力和拉力的示意图。课堂小结：
板书设计
第4节 力的图示
课外探究
探究力的作用点对力的运动状态的影响。
教后反思
20牛顿
F=80牛顿
重力
拉力
20牛顿
100牛顿
力的三要素
力的大小
力的方向
力的作用点
形象表示方式
力的图示
力的示意图
力的三要素
力的大小
力的方向
力的作用点
形象表示方式
力的图示
力的示意图
