光的折射[下学期]

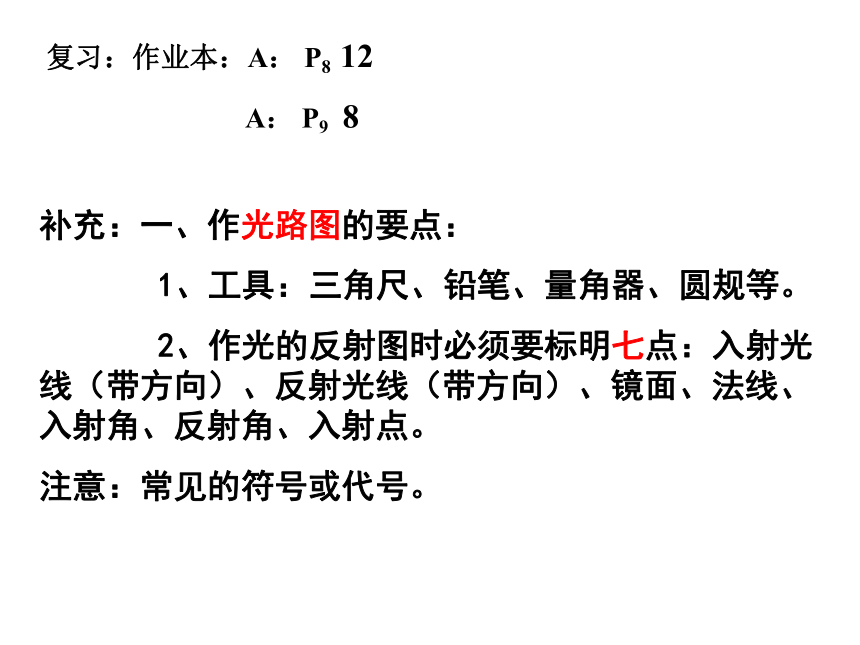

课件38张PPT。复习：作业本：A： P8 12
A： P9 8
补充：一、作光路图的要点：
1、工具：三角尺、铅笔、量角器、圆规等。
2、作光的反射图时必须要标明七点：入射光线（带方向）、反射光线（带方向）、镜面、法线、入射角、反射角、入射点。

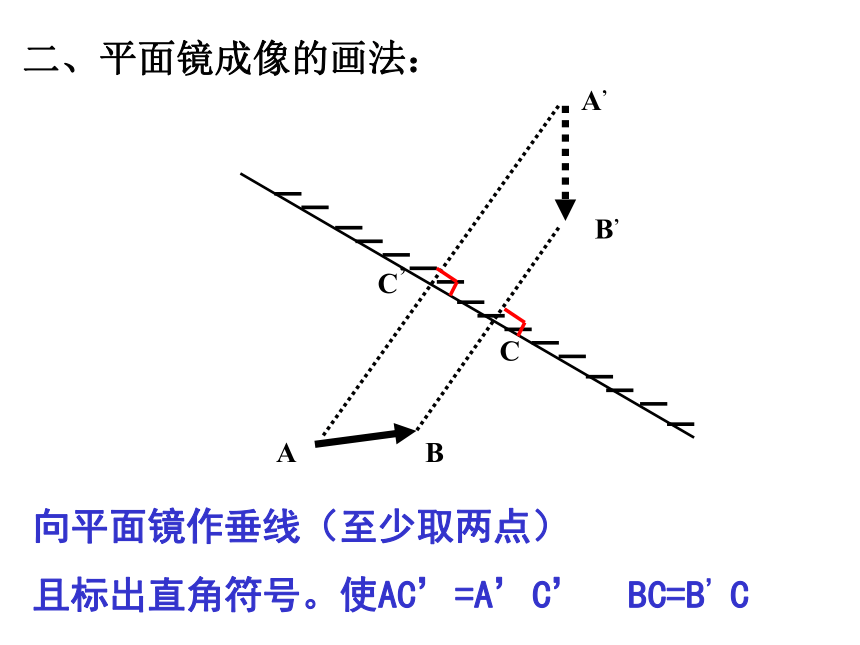

注意：常见的符号或代号。二、平面镜成像的画法：A’B’C’C向平面镜作垂线（至少取两点）
且标出直角符号。使AC’=A’C’ BC=B’C

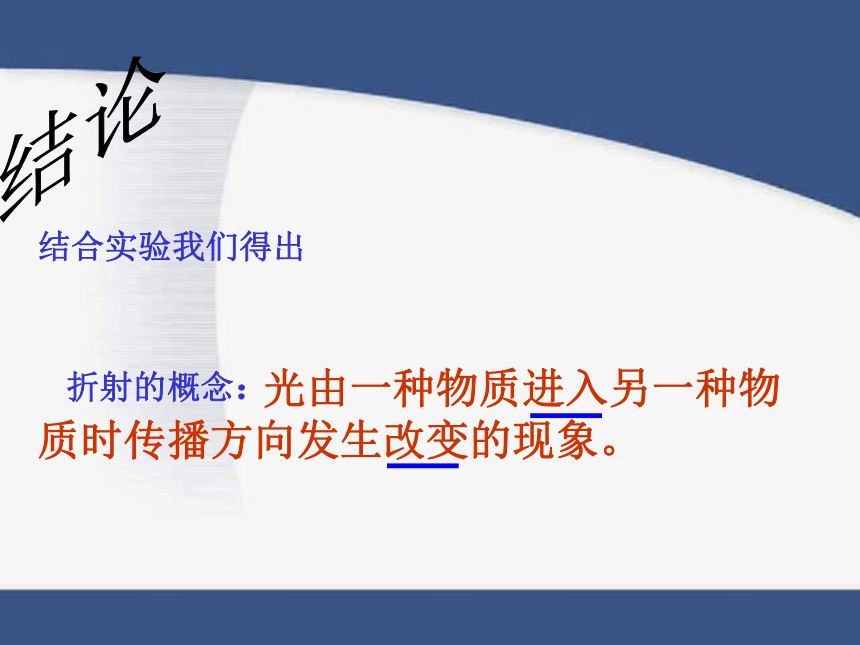

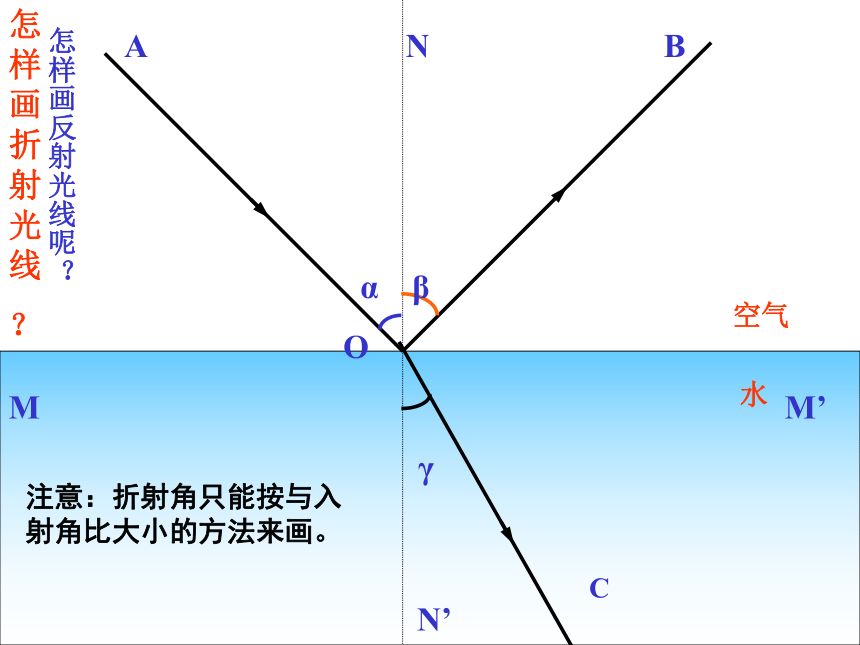

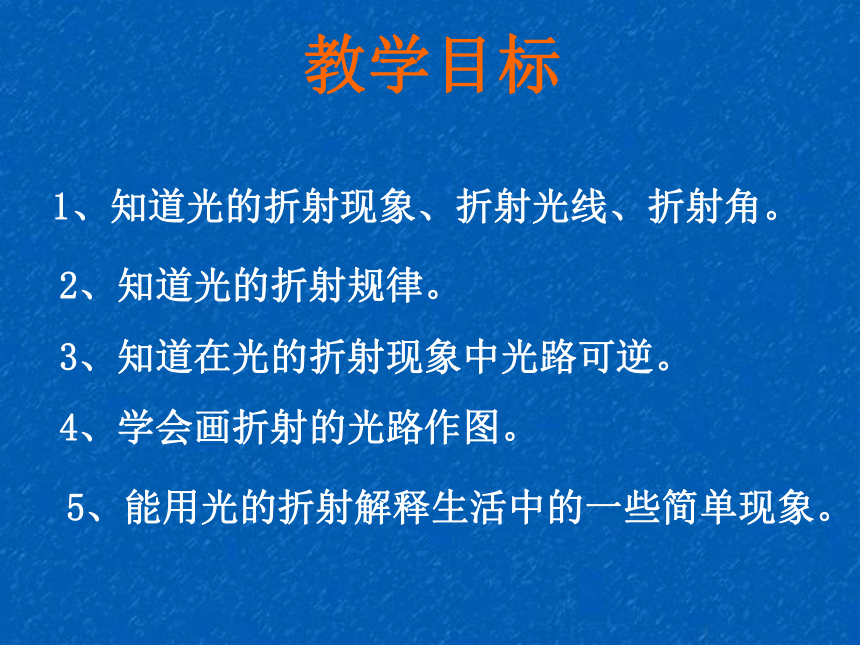

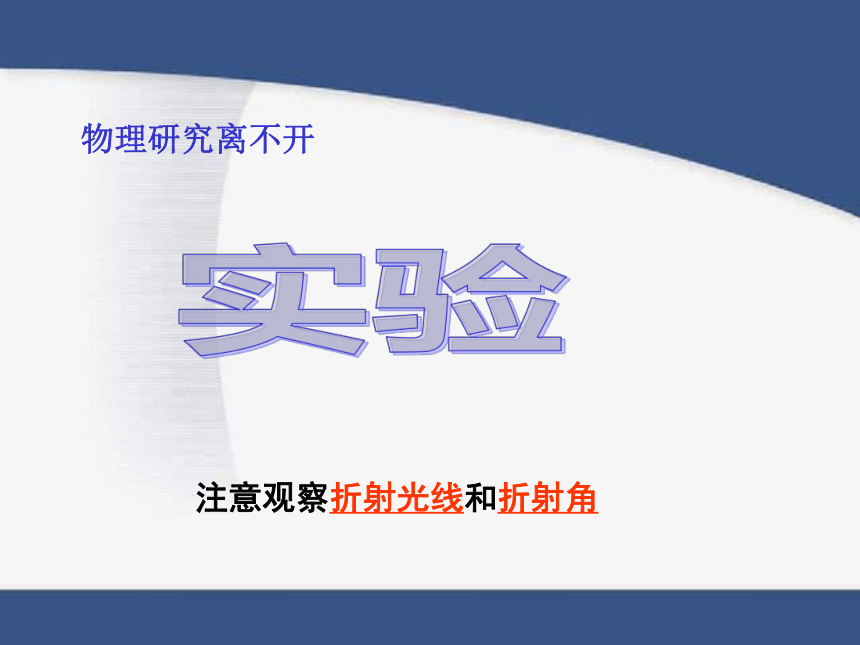

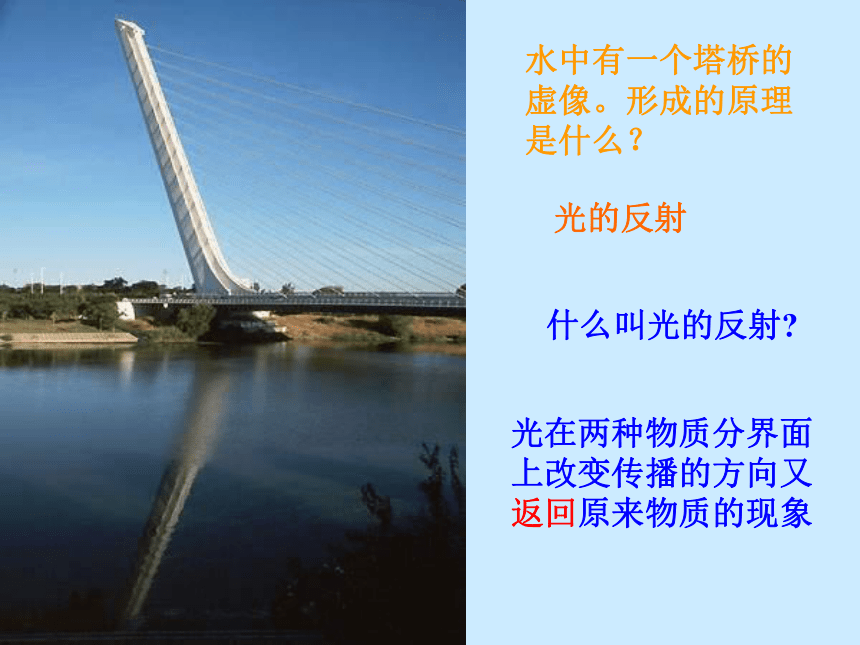

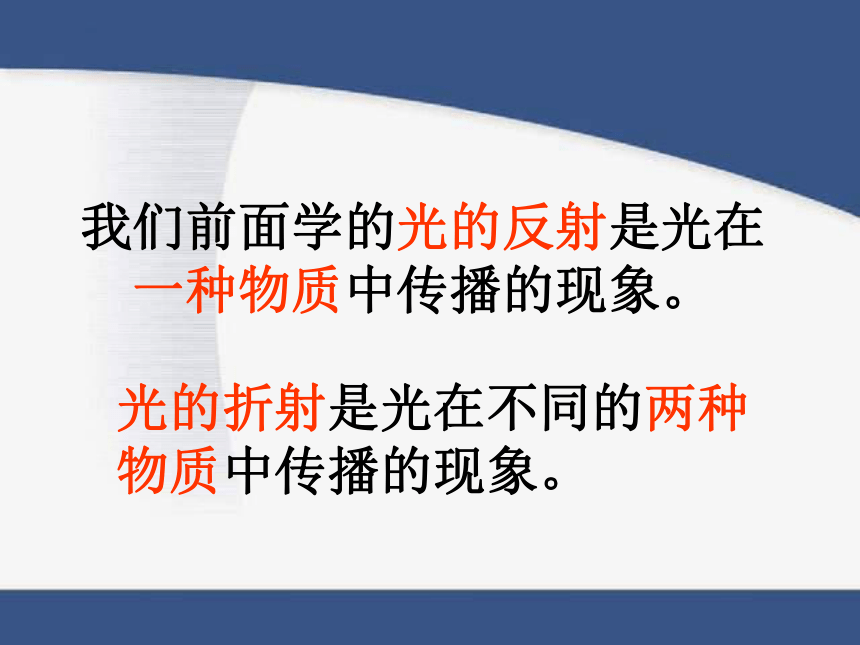

光的折射教学目标1、知道光的折射现象、折射光线、折射角。 2、知道光的折射规律。 3、知道在光的折射现象中光路可逆。4、学会画折射的光路作图。5、能用光的折射解释生活中的一些简单现象。 水中有一个塔桥的虚像。形成的原理是什么？光的反射什么叫光的反射?光在两种物质分界面上改变传播的方向又返回原来物质的现象我们前面学的光的反射是光在一种物质中传播的现象。 光的折射是光在不同的两种物质中传播的现象。 我们能看到水中的鱼就是光的折射的现象。 光由一种物质进入另一种物质时传播方向发生改变的现象。折射的概念：结合实验我们得出结论物理研究离不开实验注意观察折射光线和折射角怎样画反射光线呢？ A N B
α β
O
M M’
γ
怎样画折射光线

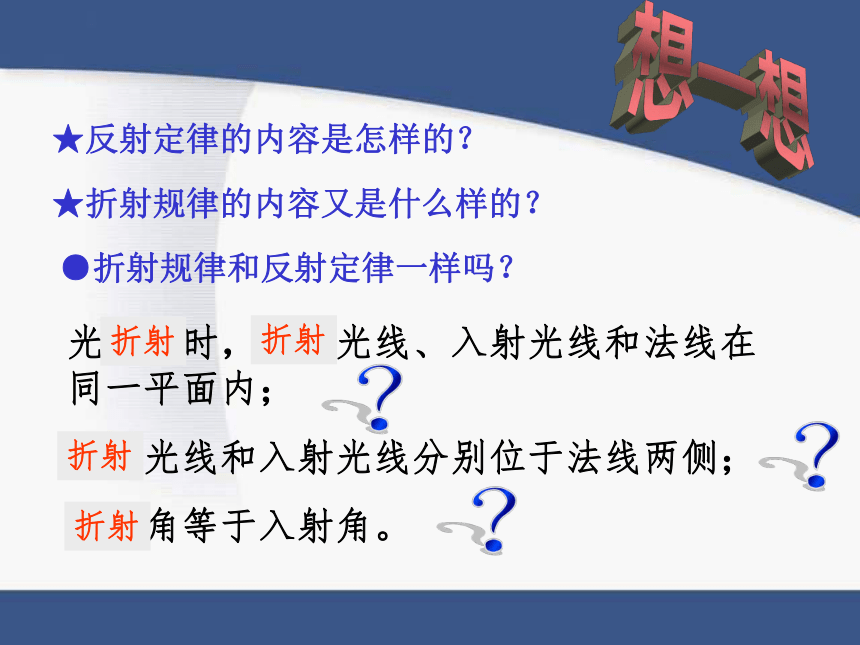

？空气水CN’注意：折射角只能按与入射角比大小的方法来画。★反射定律的内容是怎样的？光反射时，反射光线、入射光线和法线在同一平面内；
反射光线和入射光线分别位于法线两侧；
反射角等于入射角。折射折射折射折射？？？●折射规律和反射定律一样吗？想一想★折射规律的内容又是什么样的？折射规律和反射定律会一样吗？想一想？？？√×√折射规律光折射时，折射光线、入射光线、法线在同一 内；折射光线和入射光线分别位于 两侧。 光从空气斜射到水或玻璃表面时，折射光线向法线 ，折射角 入射角。入射角增大时，折射角也 。光垂直射到水或玻璃表面是，在水或玻璃中传播方向 。平面法线靠拢小于增大不变光的折射规律：
1、入射光线、折射光线、法线在同一平面

2、入射光线、折射光线位于法线的两侧
3、当光从空气斜射入水、玻璃等透明物质时，入射角大于折射角，且折射角随着入射角的增大而增大，减小而减小。
5、当光垂直入射时，传播方向不发生变化6、光从光疏介质射向光密介质时,折射角靠拢法线。？如果有一束光从水中斜射向空气，光线将怎样偏折呢？（提示：根据光路可逆性思考）空气水空气水光从水中斜射入空气中，折射光线将偏离 ，折射角 入射角。结论法线 大于折射规律怎么记忆？根据光速或介质的疏密。快A慢疏密空气空气光怎样传播？玻璃砖返回课本P26 图1-48现象1解释现象PP’解释现象现象2PP’o利用光的折射规律解释：筷子弯折了现象3练习作图小结 1、知道光的折射现象折射光线、折射角。
2、知道光的折射规律。
3、知道在光的折射现象中光路可逆。
4、学会画折射的光路作图。
5、能用光的折射解释生活中的一些简单现象。 水中的海龟看岸上的树，树变高还是变矮了？所以，水中的海龟看岸上的树，树变高了（是虚像）。海龟课堂练习 1、光折射时，入射光线、折射光线、法线在 平面内；折射光线和入射光线分别位于 两侧；光从空气斜射入水或玻璃表面时，折射光线向法线 ，折射角 入射角。入射角增大时，折射角也 。光垂直射到水或玻璃表面时传播方向 。
光从水中斜射入空气中时，折射光线将偏离 ，折射角 入射角。同一法线靠拢小于增大不变法线 2、有一光线斜射入水
中，下图中折射光线正确的
是（ ）。 ABCDB 3、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。Ｃ 4、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知折射光线与反射光线
的夹角85°，折射角为（　　).
Ａ、15° B、35° 　　　　　　　　　　　　　　　　　　　　　　　　　　
　Ｃ、45　 D、60°　B5、标出入射光线、反射光线和折射光线，并标出光线的传播方向
海市蜃楼怎样形成的？光的折射返回海市蜃楼　　蜃：古代传说中的蛟类。传说蜃能吐气形成
楼台城市。原比喻人世繁华的虚幻。现指虚无缥
缈或根本无法实现的,实际上不存在的事物。
你能用所学的知识解释吗？ 实际是光线经不同密度的空气层发生显著折射
或全反射时,把远处景物显示在空中或地面的那种奇
异幻想。海市蜃楼
夏天，在平静无风的海面上，向远方望去，有时能看到山峰、船舶、楼台、亭阁、集市、庙宇等出现在远方的空中。古人不明白产生这种景象的原因，对它作了不科学的解释，认为是海中蛟龙(即蜃)吐出的气结成的，因而叫做“海市蜃楼”，也叫蜃景。海市蜃楼是光在密度分布不均匀的空气中传播时发生全反射而产生的。夏天，海面上的下层空气，温度比上层低，密度比上层大，折射率也比上层大。我们可以把海面上的空气看作是由折射率不同的许多水平气层组成的。远处的山峰、船舶、楼房、人等发出的光线射向空中时，由于不断被折射，越来越偏离法线方向，进入上层空气的光线入射角不断增大，以致发生全反射，光线反射回地面，人们逆着光线看去，就会看到远方的景物悬在空中。
在沙漠里也会看到蜃景。太阳照到沙地上，接近沙面的热空气层比上层空气的密度小，折射率也小。从远处物体射向地面的光线，进入折射率小的热空气层时被折射，入射角逐渐增大，也可能发生全反射，人们逆着反射光线看去，就会看到远处物体的倒景，仿佛是从水面反射出来的一样。沙漠里的行人常被这种景象所迷惑，以为前方有水源而奔向前去，但总是可望而不可及。在炎热夏天的柏油马路上，有时也能看到上述现象。贴近热路面附近的空气层同热沙面附近的空气层一样，比上层空气的折射率小。从远处物体射向路面的光线，也可能发生全反射，从远处看去，路面显得格外明亮光滑，就像用水淋过一样。
你能解释这个现象吗？以光引路 1911年，挪威探险家阿蒙德森乘船到南极探
险，途中被海上的冰团包围。正当船员们无计可
施时，忽然看见前方有一排高耸的山峰，探险队
员们欣喜若狂,以为已经到了南极大陆，就奋力驾
船向大山驶去，可是大山却向后退去，并逐渐模
糊，最后竟消失得无影无踪。可是经过一番搏斗
，它们的船却奇迹般地冲出了浮冰的包围。几天
之后，他们在南极大陆上发现了他们几天前见到
的那一排大山，原来指引他们驶出重围的大山竟
远在百里之外。凸面镜和凹面镜汽车的后视镜——凸镜
手电筒的反光装置——凹镜　　如果将一束平行光分别照在凸面镜和凹
面镜上，凸面镜使平行光束发散，凹面镜使
平行光束会聚。
人们利用凸面镜可以扩大视野，如汽车驾驶室两侧的反光镜；利用凹面镜可以聚光，制造太阳灶。
