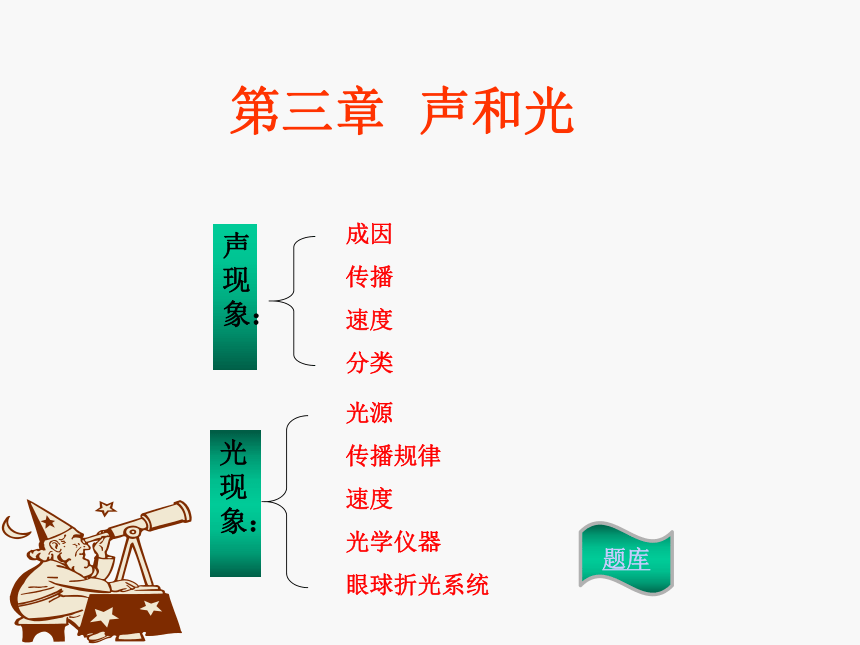

课件66张PPT。声现象：成因
传播
速度
分类光现象：光源
传播规律
速度
光学仪器
眼球折光系统题库第三章 声和光思考与练习： 1、将正在发声的音叉紧靠在悬线下的轻质小球，小球被多次弹
开，这一实验说明： 。在此实验中，小球的作用是（ ）
A、音叉在振动没停下来
B、把音叉的微小振动放大，便于观察
C、使音叉的振动时间延长
D、使声波多次反射形成回声 ABA、在充满水的长钢管一端敲一下，在钢管的另一端能听
到3次响声
B、用锤击鼓面发出响声时，可看到放在鼓上的纸片
在跳动
C、带领其他同学到喷气式飞机起飞的飞机场附近，
观察玻璃被震动的情形
D、让同学拿着铁片、纸板或直尺之类物体，将其侧面靠
近（不接触）正在发声的录音机喇叭，感受手被振动

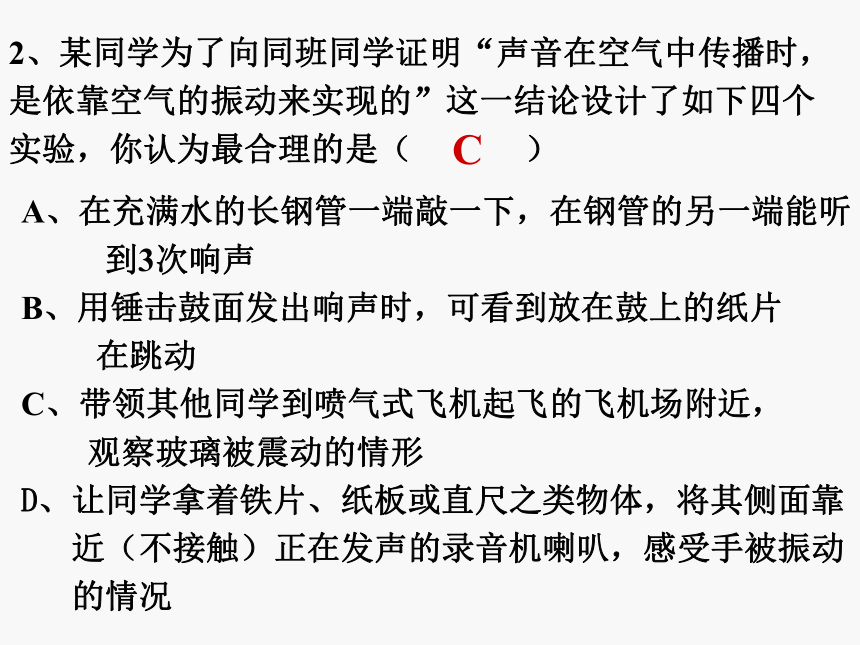

的情况 2、某同学为了向同班同学证明“声音在空气中传播时，
是依靠空气的振动来实现的”这一结论设计了如下四个
实验，你认为最合理的是（ ）C他能听到钟声吗？5、如图，两个完全相同的音叉相隔不远相对放置，当敲响右边音叉后，左边的音叉也会发声。如把此装置放入一密闭的钟罩内并抽尽罩内空气，再敲击右边音叉，左边音叉 振动（填“能”或“不能”），这是为 。练习声音在某些物质中的速度你能找出声音传播速度的规律吗？物体的振动发出声音
如闹钟振动发声，
闹钟是声源声音以声波形式传播
声音的传播依赖于一定的物质（固液气）
真空不能传声

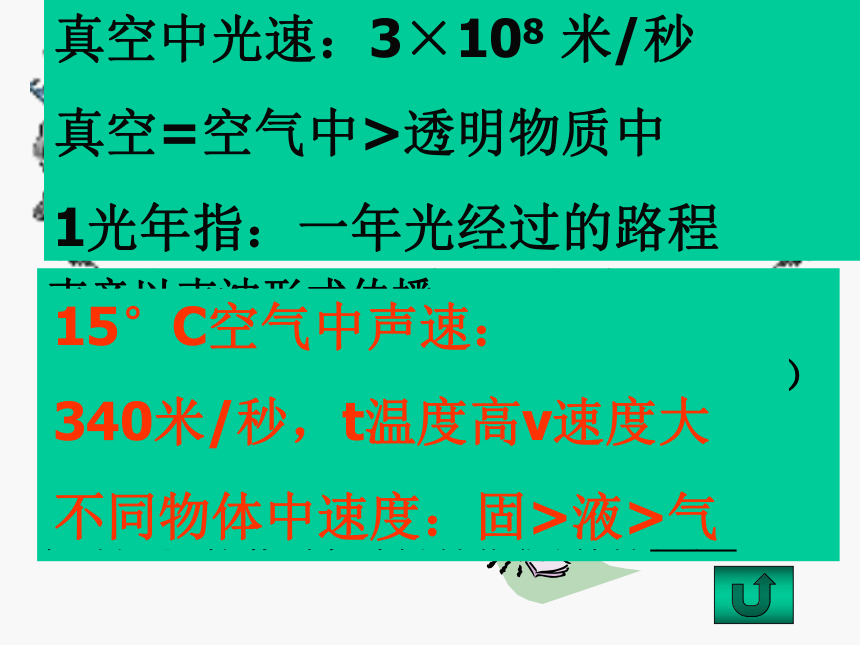

声音遇到高大障碍物体能反射称回声15°C空气中声速：
340米/秒，t温度高v速度大
不同物体中速度：固>液>气真空中光速：3×108 米/秒
真空=空气中>透明物质中

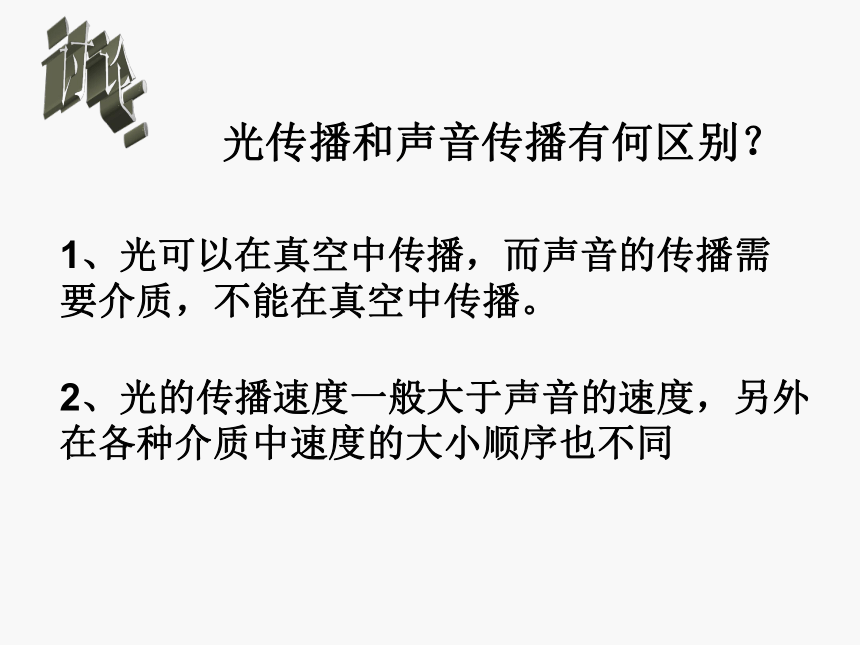

1光年指：一年光经过的路程光传播和声音传播有何区别？ 讨论:1、光可以在真空中传播，而声音的传播需要介质，不能在真空中传播。2、光的传播速度一般大于声音的速度，另外

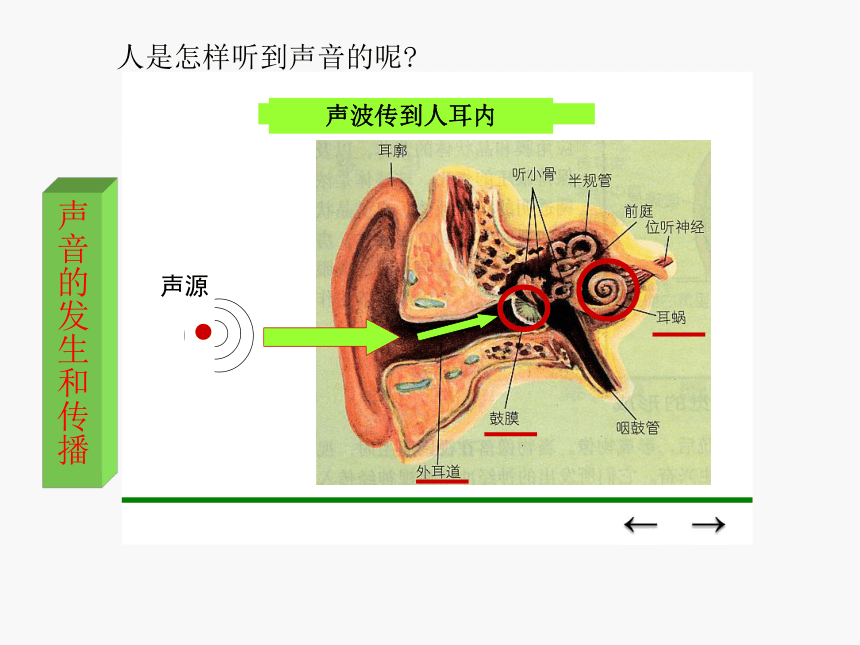

在各种介质中速度的大小顺序也不同声音的发生和传播人是怎样听到声音的呢?能引起人听觉的分为：
乐音（频率高音调高）和噪声
不能引起人听觉的分为：
超声波（超过20000HZ）和次声波（不到20HZ）

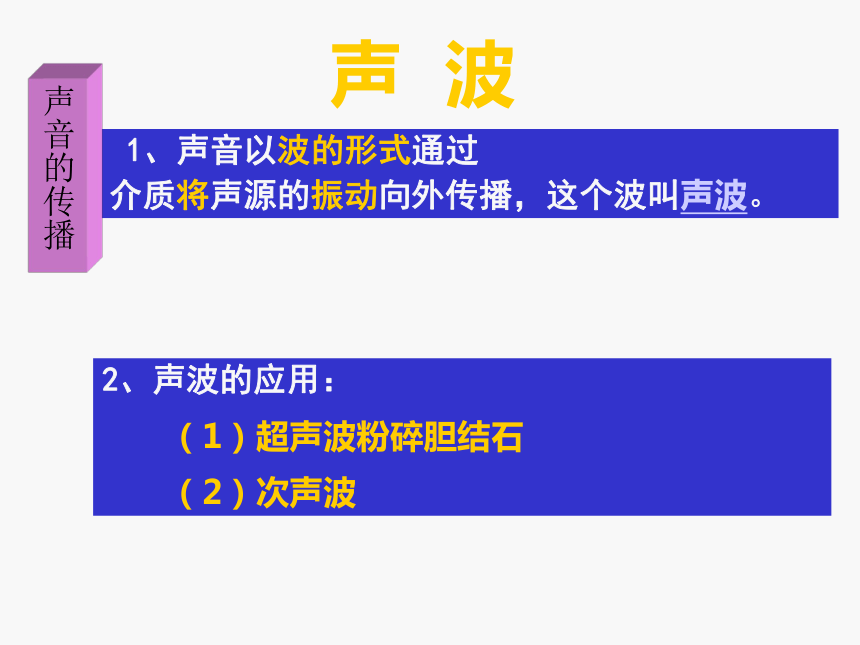

噪声的防护：消除或控制产生噪声的声源（禁鸣喇叭）；阻隔噪声传播的途径(设置屏障、植树造林)；在入耳处减弱（耳朵中塞棉花球）声 波2、声波的应用：
（1）超声波粉碎胆结石
（2）次声波 1、声音以波的形式通过
介质将声源的振动向外传播，这个波叫声波。声音的传播超声波及其应用 人耳最高只能感觉到大约 20 000 赫兹的声波，频率更高的声波就是超声了．超声波广泛地应用在多种技术中． ???
超声波有两个特点：
一个是能量大，
一个是沿直线传播．
(1)超声波加湿器: 把超声波通入水罐中，剧烈的振动会使罐中的水破碎成许多小雾滴，再用小风扇把雾滴吹入室内，就可以增加室内空气的湿度．
(2) 利用超声波的巨大能量还可以把人体内的结石击碎．（3）声纳
（4）B超：平常说的“B超”就是根据内脏反射的超声波进行造影，帮助
医生分析体内的
病变（如图）．应用例2：海豚的定位系统远比现代无线电定位
系统优越，可在黑暗的海水准确地捕捉食物，某次海豚静止在深海中，发出超声波
2秒后收到回声波，则它离目标距离有多
少米？解：S= vt = 1450米/秒× 2秒=2900米
S‘=1/2 × 2900米=1450米
答：略 大军和萧萧在鱼缸边玩耍，
鱼儿被吓跑了。萧萧认为是他
们的动作吓跑了鱼大军却提出
是他们发出的声音惊走了鱼儿。
请你设计一个实验方案帮助他
们作出判断
光三种光学现象光的直线传播
光的反射
光的折射光学器件平面镜
球面镜透镜凹 面 镜凸 面镜凸透镜凹透镜成像知识平面镜凸 透镜光源:正在发光的物体想一想下列有哪些物体是光源呢?(自身能发光)镜子电视屏幕太阳北极星夜晚的明月眼睛为了形象地表示光的传播情况,我们常用一
条带箭头的直线表示光的传播路线和方向光线:注意:光线不是真实存在，假想的理想模型。 小孔箱子小孔成像倒立、实象可放大、缩小与光屏、烛焰的距离有关阳光下树阴中圆形光斑是如何形成的?提出问题：光斑的形状和树叶透光孔的形状有什么关系建立假设：圆形光斑是太阳的像设计实验方案：请你设计收集事实证据：根据实验收集事实检验假设：当树叶空隙足够小,无论透光孔的形状如何,光斑总是圆的交流：月亮地球太阳日食的形成1
2 3
4月亮地球太阳月食的形成思考：
1、有月环食吗？
2、日食和月食所发生时间
在阴历的什么时间?月食图片光的传播光在同种均匀介质中传播（即
光的直线传播）光在两种透明介质中的传播小孔成像影子日食、月食光的反射
（在物体的表面发生）光的折射
（由一种物质射入另一种物质） 光在同一种均匀介质中总是沿直线传播的以下说法正确的是：
A、光在空气中总是沿直线传播的
B、小孔成像实验说明光是沿直线传播的。
C、光在介质中的速度比在真空中要大。
D、光从空气射向水时光的传播方向一定
要发生改变B光的直线传播练习一以下说法和判断正确的是：
A、光在同一种均匀媒质中总是沿直线传播的。
B、太阳照在浓密的树林里，地上常出现许多圆的光斑，这一现象表明树林里叶间小孔的形状是圆的。
C、医院外科手术中的无影灯的照明效果是没有影子的。
D、发生日食时，在地球的同一位置既可看到日全食，也可看到日环食。答案：A光的反射练习一以下说法不正确的是
A、光的反射是发生在两种介质分界处的。
B、当光垂直射向界面时，反射角和入射角都等于0度。
C、镜面反射遵循光的反射定律，而漫反射则不遵循光的反射定律。
D、在反射现象中，光路是可逆的。答案：C比较镜面反射和漫反射的异同：光的反射反射定律应用1、三线共面、法线居中2、反射角=入射角镜面反射漫反射平镜面成像控制光路（即改变光的传播路径方向）镜面反射和漫反射的每一条光线都遵循光的反射定律
不同点：两者表面光洁度不同，镜面反射平行光进入平行
光出去，漫反射平行光进入反射光线可能指向各个方向；
所以发生镜面反射只能一个方向的人能看到并很亮，漫反
射各个角度的人都能看到但相对来说暗一些平镜面成像一、成像特点：二、成像作图等大正立虚像对称三 成象知识复习（1）研究平面镜成象时用 代替平面镜，其目的是
。（2）平面镜成象特点
玻璃板（3）平面镜成象作图有哪两种作法？答：一是根据平面镜成象特点作图二是根据光的反射定律作图ABABABAB1 平面镜成象例6：作图，作出AB在平面镜中的像
例7：作图，根据光源S的像作出反射光线经过A点的光路图(4)钟楼上有一时钟,如图,则此时它在水中的倒影是9点20分例3：入射光线与镜面夹角55° ，然后转动平面镜使入射角增大5° ，则反射光线与入射光线的夹角为（ ）
例4：在适当位置画出适当的镜子例1：从平面镜里观察到对面某个标牌号码的象为“100IA”，则该标牌号码是（ ）
例5：河水深3米，在河面正上方5米高的电线杆上停着一只小鸟，则小鸟在河里的象离水面 米，若小鸟以2米/秒的速度坚直向上飞行，则小鸟的象以？米/秒的速度离开它？象的大小将变小或不变或变大？若小鸟沿河面水平飞行，则小鸟的象以？米/秒的速度离开它？
4米/秒，大小不变，0AI00180 °一、光的折射定律三线共面法线居中当光从 空气射向其他透明物质时,折射角小于入射角;从其他透明物质射向空气时,折射角大于入射角一、光的折射定律三线共面法线居中当光从 空气射向其他透明物质时,折射角小于入射角;从其他透明物质射向空气时,折射角大于入射角动画当光垂直与界面入射时？ １、有一光线斜射入水
中，下图中折射光线正确的
是（ ）。 ABCDB返回 2、一束光线从空气中射入
水中，在水面上（ ）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回Ｃ练习：
（1）如图是光在空气和玻璃两种物质中传播的路线，请用
箭头标出光线的传播方向。其中 入射光线，
是反射光线， 是折射光线，入射角的大小是 ，反射角的大小是 ，折射角的大小 ，光线的由
射入 的。
ACBO303030（2）想象一下，看电影时如果将电影屏幕换成平面镜，
观看效果会怎样？BOOAOC 60度60度30度空气玻璃 光学现象光的反射光的直线
传播光的折射光路图规律一、光的三种现象及应用实例同一种匀质
介质中沿直
线传播反射定律折射定律影子的形成
小孔成象
日食月食水中倒影
潜望镜
平面镜成像池水变浅
水中筷子上折
透镜成象有下列光学现象：手影、倒影、电影、
摄影、月食、海市蜃楼、猴子捞月，可以
把它们分成三类：
一类包括：————，属于光的——
二类包括：————，属于光的————
三类包括：————，属于光的————手影、月食沿直线传播倒影、猴子捞月反射现象电影、摄影、海市蜃楼折射现象练习： 1：当太阳、水星、地球运行到一条直线上时，在地球
上可以观察到太阳上有一个小黑点在缓慢移动，这种
现象称为“水星凌日”，是难得的天文奇观。下列关于
该现象的几种说法，正确的是（ ）
A、小黑斑是水星在太阳上形成的影子
B、小黑斑是由于水星挡住了太阳射向地球后部分光而
形成的
C、小黑斑是水星在太阳上形成的像
D、小黑斑是地球在太阳上形成的像 B2、光纤在科学上有重要的应用，例如：医学上用光纤
制成胃镜，医生将胃镜的探头（含光纤的一端）送入人
体内的胃部，只通过在体外的光纤就强以观察到胃的内
壁的情况了，这是因为（ ）
A、光在光纤这种特殊物质中是沿曲线传播的
B、光在光纤中经多次反射从一端到达另一端
C、光在光纤中经多次折射从一端到达另一端
D、 光在光纤中经多次反射和折射从一端到达另一端B二、光学器件复习光学元件平面镜凹面镜 凸面镜凸透镜凹透镜对光的作用遵循规律应用FFFF反射定律反射定律反射定律折射定律折射定律潜望镜穿衣镜照相机
幻灯机放大镜观后镜哈哈镜太阳灶汽车头灯观耳镜近视眼镜会聚作用发散作用会聚作用发散作用加水返回o返回思考与练习： 1、将刻度尺斜插入水中，从水面上看去水中尺子的
刻度情况（ ）
A、变得密了 B、变得疏了
C、一部分变密，一部分变疏
D、疏密没有变化A2、玻璃上有水，用力甩玻璃，可以把玻璃上的水
甩掉，这是由于水具有 的缘故；在玻璃的下
面放一支铅笔，可看到铅笔似乎被分成了三段，
这是光的 现象。 返回楼房是变高
还是变矮海市蜃楼怎样形成的？光的折射返回练习：（1）根据图中光线通过某种镜子前后的传播方向，在方
框内填上适当种类的镜子（2）某人在商店买东西时，他通过镜子发现自己是躺
着的，那么这面镜子与地面成 度角放置的。（3）一发散光线通过某一透镜后仍为发散光线，则该
透镜是：（ ）
A凸透镜 B凹透镜
C可能是 透镜可能是
D无法判断
凸 凹透镜 凸45oB3、自行车尾灯能够把车后任何方向射来的光都朝着
相反方向反射回去，这是因为尾灯上安装了（ ）
A、平面镜 B、多组直角棱镜
C、多组凹面镜 D、多组凸面镜4、用放大镜去看画面上的30°角，看到的角是（ ）
A、大于30° B、等于30°
C、小于30° D、无法确定5、医生给病人检查耳时，头上戴的额镜是（ ）
A、凹面镜，会聚光线，照亮耳道
B、凹面镜，成缩小的实像
C、凸面镜，会聚光线，照这耳道
D、三棱镜，改变光的传播方向BBA2 凸透镜成象ABBAABFFABABCDCDAB物距u>2ff2fvvu物退像近，像变小。当u>v时物体大于像成缩小的像；当u的像。当u比v大很多倍时v大小很接近f并u改变时v基本上不变3 凸透镜成实象与虚象比较象性质光屏呈现物象与镜位置象的正倒成象原因实象虚象能不能异侧同侧倒立正立光线实际会聚光反向延长会聚象的性质4 平面镜和凸透镜成虚象的区别元件象的大小物象与镜的位置成象原因平面镜凸透镜等大放大异侧同侧反射光线反射延长会聚成 折射光线反射延长会聚成象的性质共同点：眼睛都能观察到练习：（1）在做凸透镜成象的实验中，发现物距u=5cm时，成正
立的象，u=8cm时成倒立的象，那么下列判断正确的是（ ）A u=4cm时，可能成放大的实象，
B u=9cm时，一定成放大的实象，
C u=14cm时，可能成缩小的实象，
D u=17cm时，一定成缩小的实象。
周济同学要挑选焦距小于6厘米的凸透镜，他用实验对
甲、乙、丙三块凸透镜进行测量，保持烛焰与凸透镜的
距离为12厘米，实验结果记录在表格中，可以确定——
凸透镜是周济同学所需要的。眼睛的折光系统是由角膜、房水、晶状体、玻璃体
组成，相当与一个凸透镜。并由晶状体的弯曲程度
调节焦距所以在折光系统中主要作用是晶状体远视眼带凸透镜近视眼带凹透镜视网膜上成倒立、缩小的实象相当于一架照相机例8：夏日，某人潜水时，眼睛能看到路灯O，能正确的光路是哪条？例9：从水面上斜着看插在水中的筷子，情况应该是哪种？为什么？OCDOA例11:放在离凸透镜20厘米处的一物体,在凸透镜的另一侧离凸透镜5厘米的光屏上成一清晰的像,则所成的像是_____ ______的___像倒立 缩小 实6、如图所示是一种称为“九龙杯”的神奇玻璃酒杯，
空杯时什么也看不见，斟上酒，杯底立即显现出
栩栩如生的九条龙。下列对九龙图形成原因的探
计，正确的是（ ）
A、可能是酒具有化学显影作用
B、可能是酒的液面反射，在酒中出现放大的像
C、可能是图片在杯底凸透镜焦点处成放大的像
D、可能是斟酒后杯底凸透镜焦距变大，使图片在一倍
焦距以内，成放大的虚像
本区域完全无光－－本影光源不透光的物体光屏成像作图一、作图的符号2、物体4、虚像1、平面镜3、实像6、反向延长线5、光线相同点（1）四条光线（反射光线、入射光线、法线
和折射光线）共面（2）反射光线、折射光线都与入射光线分居
法线的两侧（3）反射角折射角都随着入射角的增大而增大（4）反射光线和折射光线都是可逆的不同点（1）反射光线和入射光线位于界面的同侧。
折射光线和入射光线位于界面的两侧
（2）反射角一定等于入射角，折射角不一定等
于入射角，可大于、等于或小于入射角比较反射定律与折射定律例10：在适当的位置画出适当的光学仪器
