光的折射[下学期]

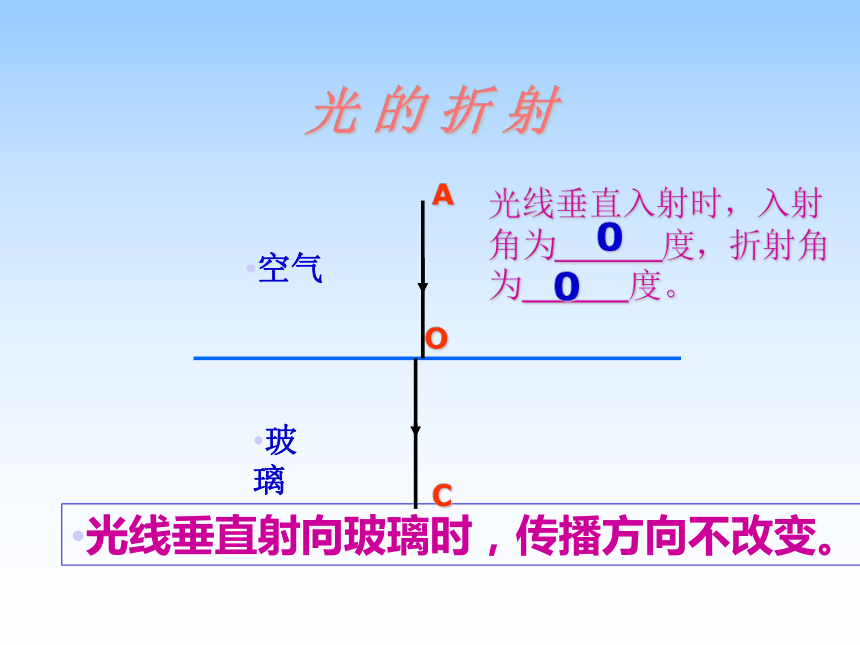

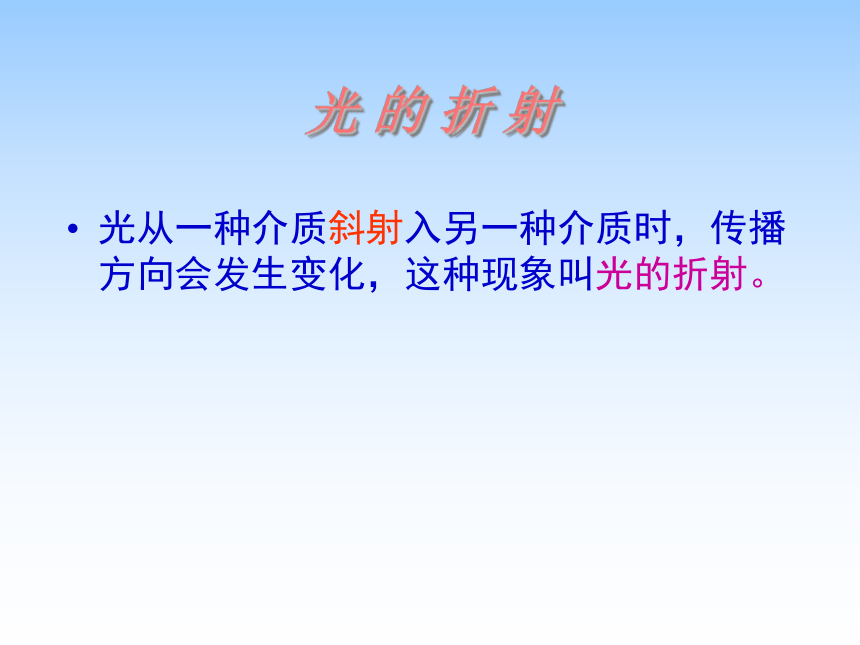

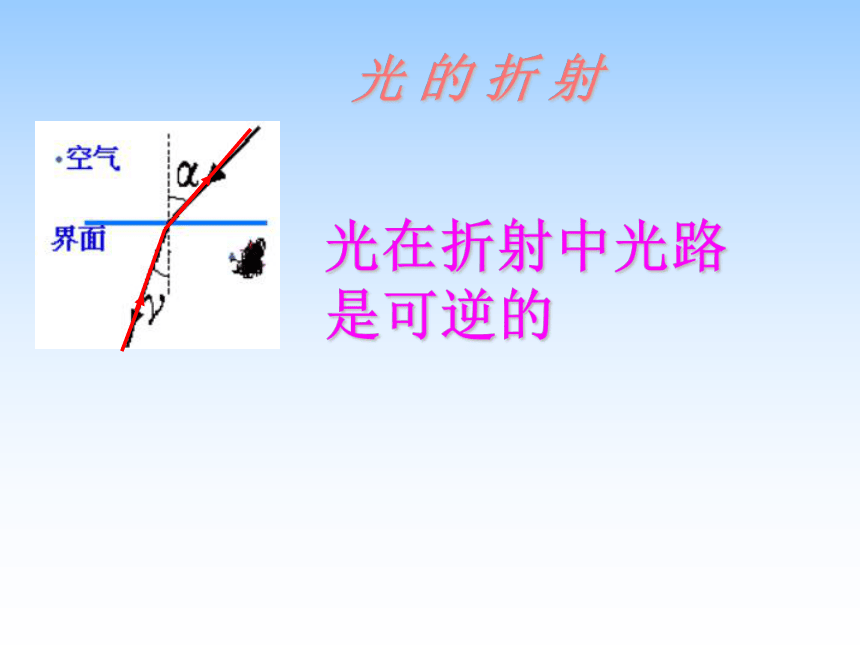

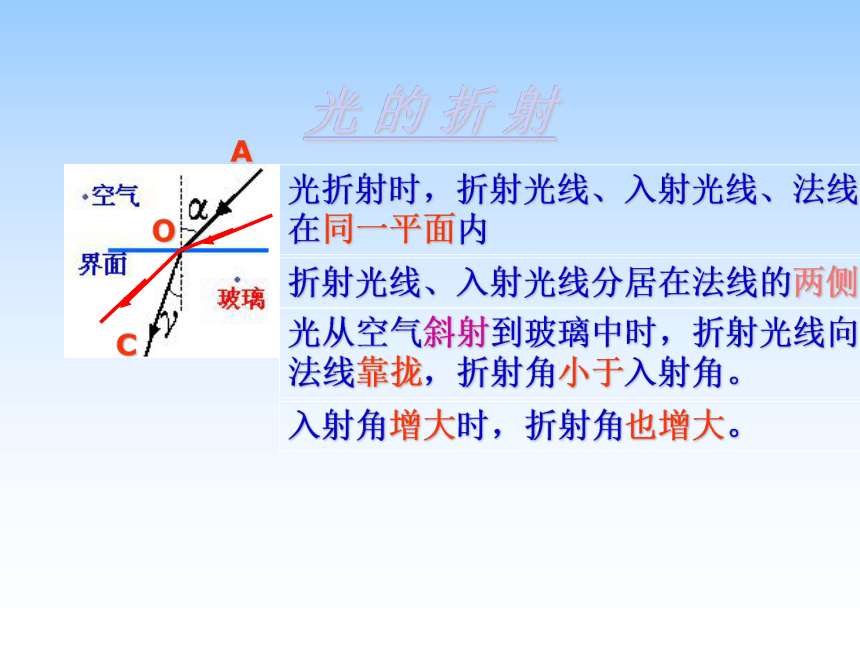

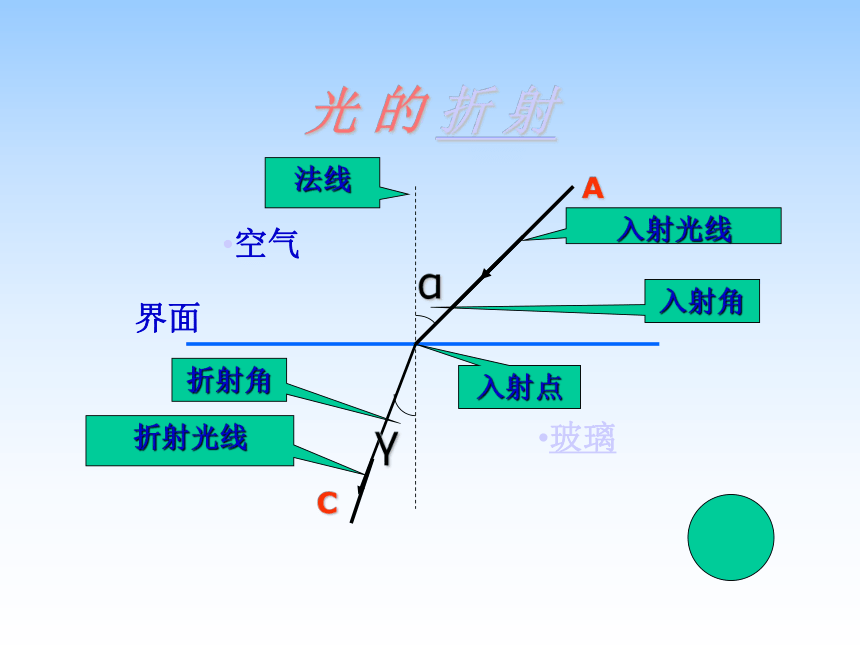

课件37张PPT。第4节 光的折射初中自然科学第三册第三章第4节彩虹是怎么形成的？插入水中的画笔怎么变弯了？加水返回返回光 的 折 射光从一种介质斜射入另一种介质时，传播方向会发生变化，这种现象叫光的折射。光 的 折 射光从一种介质斜射入另一种介质时，传播方向会发生变化，这种现象叫光的折射。光 的 折 射空气玻璃αγ入射光线折射光线法线入射角折射角AC界面入射点光 的 折 射折射光线、入射光线分居在法线的两侧光折射时，折射光线、入射光线、法线在同一平面内光从空气斜射到玻璃中时，折射光线向法线靠拢，折射角小于入射角。入射角增大时，折射角也增大。AOC光 的 折 射AOC光在折射中光路是可逆的光 的 折 射空气玻璃光线垂直射向玻璃时，传播方向不改变。光线垂直入射时，入射角为_____度，折射角为_____度。AOC00光 的 折 射光的折射规律
光折射时，折射光线、入射光线、法线在同一平面内，折射光线和入射光线分居在法线的两侧；光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。入射角增大时，折射角也增大。光垂直射到水或玻璃表面时，传播方向不改变。光从水中斜射入空气中时，折射光线将偏离法线，折射角大于入射角（光的折射中光路也是可逆的）。入射光线光的折射规律折射光线入射角折射角法 线入射点0界 面玻璃空气返回光的折射规律光折射时，折射光线、入射光线、法线在同一平面内。返回 光的折射规律返回折射光线和入射光线分别位于法线两侧。光的折射规律返回光从空气斜射到玻璃或水表面时，折射光线向法线靠拢，折射角小于入射角光的折射规律返回入射角增大，折射角也增大。光的折射规律返回 光垂直射到玻璃或水表面时，在玻璃或水中的传播方向不变。
光的折射规律返回光从玻璃中斜射入空气中，折射光线将偏离法线，折射角大于入射角。
光的折射规律光折射时，折射光线、入射光线、法线在同一平面内。折射光线和入射光线分别位于法线两侧。
光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。入射角增大，折射角也增大。
光垂直射到水或玻璃表面时，在水和玻璃中的传播方向不变。
光从水中斜射入空气中，折射光线将偏离法线，折射角大于入射角。 返回ＡＡ1o返回光 的 折 射将铅笔放入盛有水的烧杯中，你看到了什么现象？（铅笔向上弯折了）我们看到的向上弯折
的部分是铅笔在水下部分的虚象向一只不透明杯中放有一枚硬币，移动视线，直到正好看不到硬币为止（保持视线不动），然后另一位同学缓慢向杯中加水（不要冲动硬币）。（结果又看到了硬币，杯底好象升高了）光 的 折 射硬币从空气中看水中的物体，看到的比实际位置要浅（高）。光 的 折 射例题1
以前渔民用鱼叉叉鱼，有经验的渔民总是将
鱼叉对准（ ）渔民看到的是鱼的虚象，比鱼的实际位置偏高A、鱼的上面一些B、鱼的下面一些C、看到的鱼B光 的 折 射例题2
潜水员看岸上的物体（如高楼上的红旗），
问：比实际高了还是低了？空气空气光怎样传播？玻璃砖返回返回楼房是变高
还是变矮海市蜃楼怎样形成的？光的折射返回练习：
光从空气斜射入水中时，折射角　　入射角。
池水看起来多实际的浅，这是由于光从水中射入空气时发生　　　　造成的。
下图中哪个图正确地表示了光从空气射入玻璃中的情况？小于折射现象√４．为什么水池池底看起来要比实际浅？光 的 折 射练习：下列哪一个正确表示了光从玻璃射入空气的情况？（ ）C １、有一光线斜射入水
中，下图中折射光线正确的
是（ ）。 ABCDB返回 2、一束光线从空气中射入
水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。返回Ｃ 3、一束光线与界面成30°
角射到界面上时，发生了反射和
折射。已知反射光线与入射光线
的夹角85°，折射角为（　　).
Ａ、15° B、35° 　Ｃ、45　 D、60°　B返回祝你成功思考：如果将一束光从空气斜射向一块厚厚的玻璃砖，光线将怎样传播呢？(做出光路图）空气玻
璃空气你一定能行！
