光的折射[下学期]

课件27张PPT。第五节

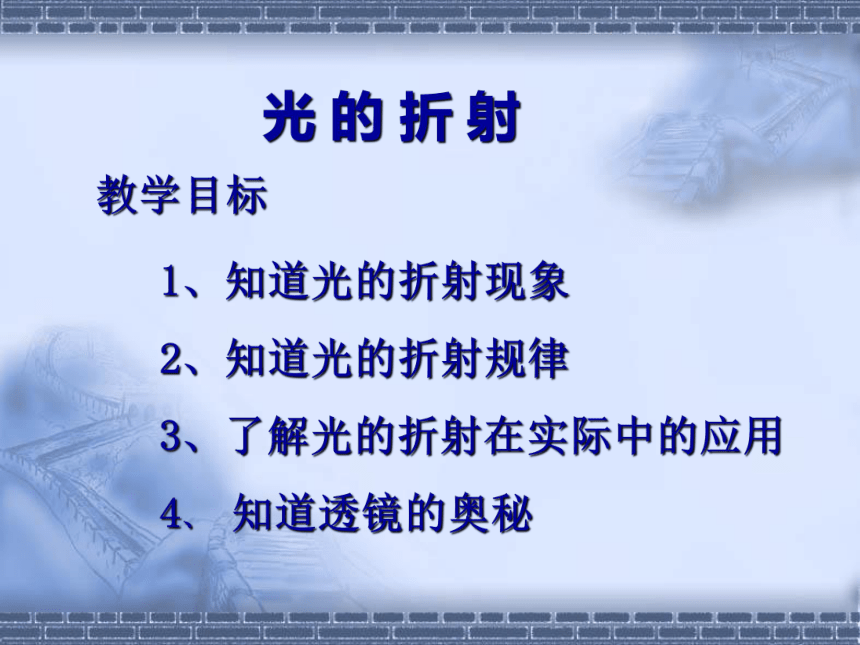

光 的 折 射　山涧彩虹海市蜃楼教学目标1、知道光的折射现象
2、知道光的折射规律
3、了解光的折射在实际中的应用

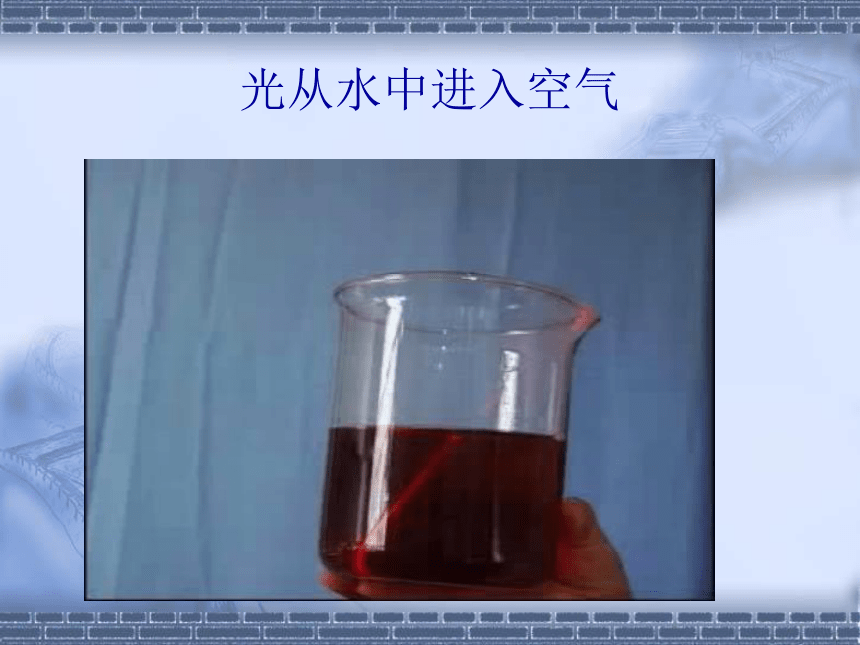

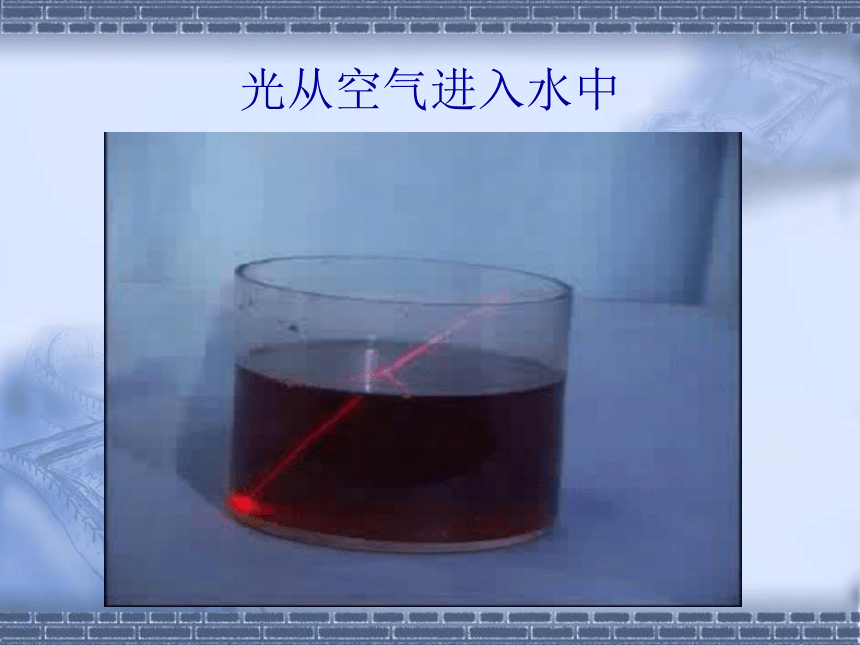

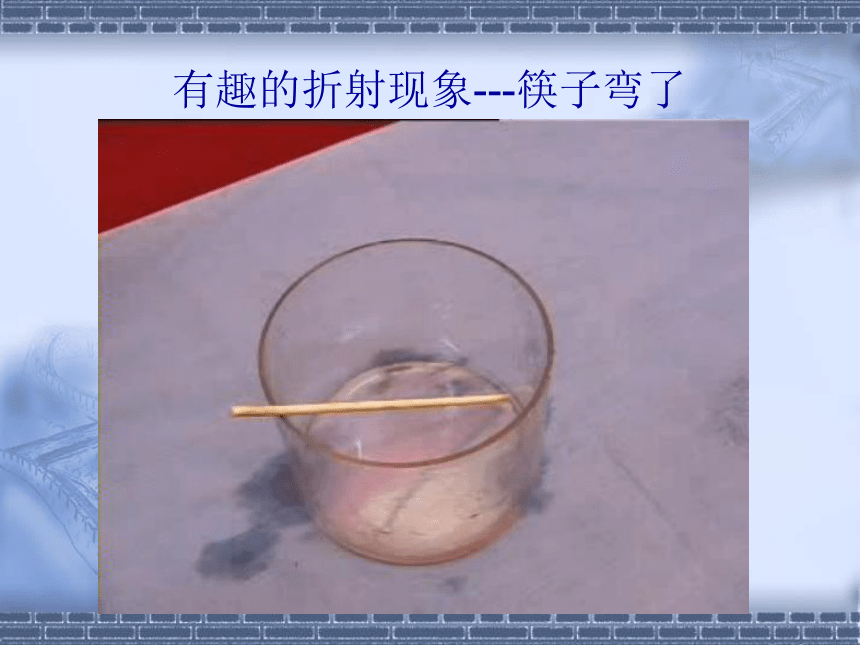

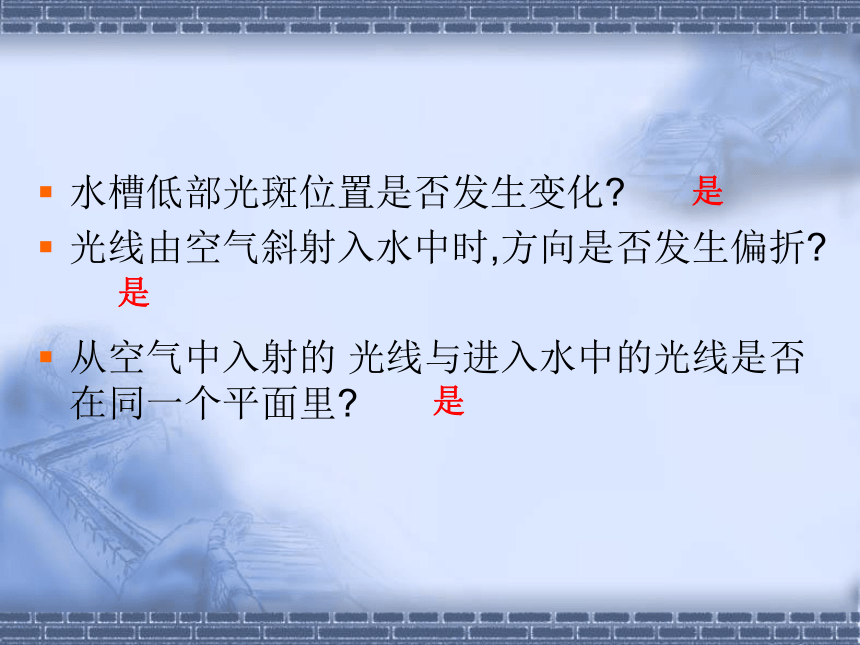

4、 知道透镜的奥秘光 的 折 射有趣的折射现象---筷子弯了光从空气进入水中光从水中进入空气水槽低部光斑位置是否发生变化?
光线由空气斜射入水中时,方向是否发生偏折?

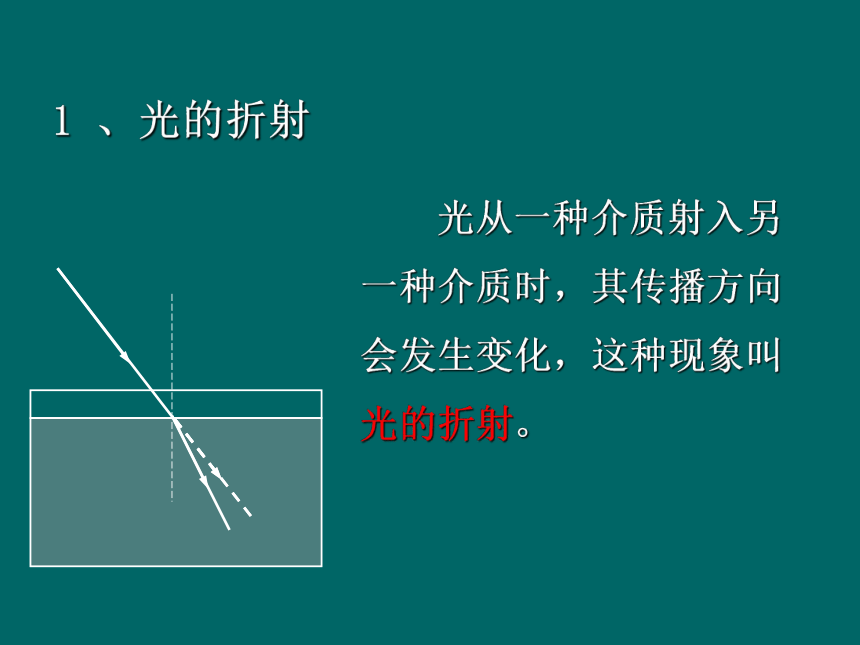

从空气中入射的 光线与进入水中的光线是否在同一个平面里?是是是1 、光的折射 光从一种介质射入另
一种介质时，其传播方向
会发生变化，这种现象叫
光的折射。入射角：入射光线和法线之间的夹角。折射角：折射光线和法线之间的夹角。入射光线法线折射光线ir光的折射现象折射1.swf光的折射实验折射.swf实验分析：入射光线折射光线法线（1）光从空气斜射入水或玻璃时，折射光线______ (偏向/偏离)法线方向偏向实验分析：折射光线入射光线法线（2）光从水或玻璃斜射入空气时，折射光线______ (偏向/偏离)法线方向偏离实验分析：入射光线折射光线法线（3）光垂直射入水或玻璃时，传播方向______不变实验分析： 4)光从一种介质射入其他一种介质时,入射光线,折射光线和法线在_____平面内.同一2、光的折射规律（光从空气射入水或 其它介质时，
1）折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧。 （2）折射角小于入射角；入射角增大时，
折射角也随着增大；当光线垂直射向介质表面
时，传播方向不改变。练习：当一束光从空气射入水中时，它的　　　折射光线可能是那一条？筷 子练习题：1、如图，当一束激光从三棱镜一边射入，请画出光线从三棱镜射出的光路图。透镜的奥秘凸透镜原理凸透镜原理.swf透镜的奥秘凹透镜原理凹透镜原理.swf总 结1. 光从一种介质射入另一种介质时，其传播方向会发生变化，这种现象叫光的折射。（1）光从空气射入水或其它介质时，折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居法线两侧。 （2）折射角小于入射角；入射角增大时，折射角也随着增大；当光线垂直射向介质表面时，传播方向不改变。2. 光的折射规律练习题：1、让一束激光从空气斜射入玻璃砖，再
从玻璃砖射到空气，请画出光路图。日出日出.swf实例分析：
插在水中的筷子，
看上去好象在水面处
折断了，这是为什么？练习题：如图所示，有一束光线从空气射入某种透
明物质，请在图中标明其它两条光线的名
称，并画出界面和法线。
