光的折射复习课[上学期]

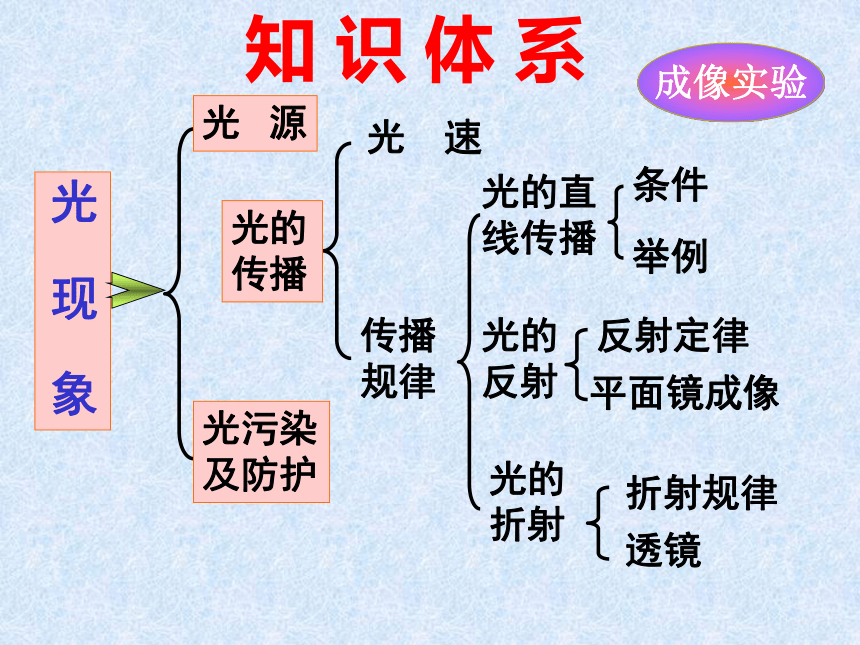

课件36张PPT。光学复习光　现　象光的直线传播光的反射光的折射条件光 速举例反射定律平面镜成像折射规律透镜光 源传播规律光污染及防护知 识 体 系光的传播成像实验必答题123574 8 6

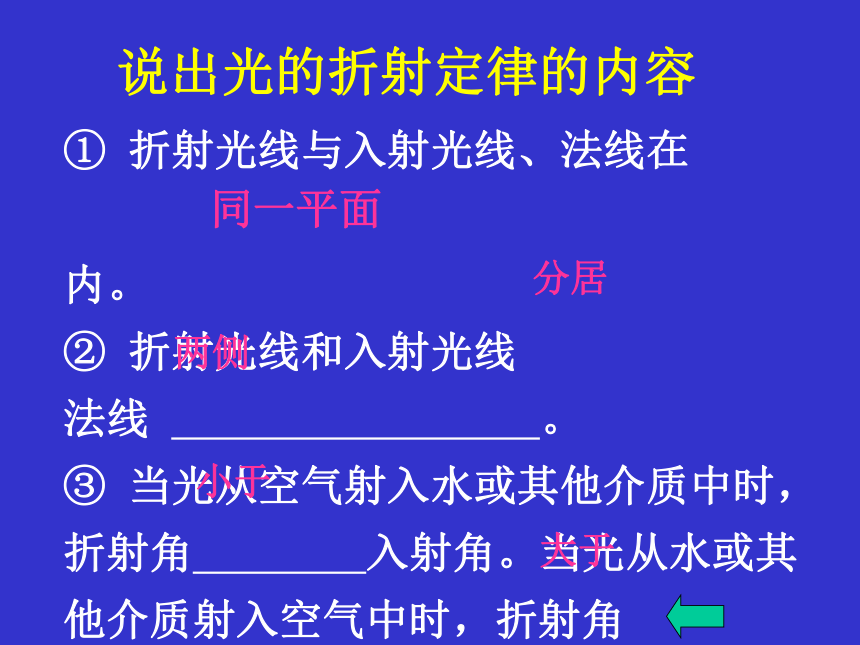

30分题10分题20分题15分题10分题20分题30分题25分题分数越高越难，答错了可要倒扣哦！闯 关 题说出光的折射定律的内容 ① 折射光线与入射光线、法线在
内。
② 折射光线和入射光线 法线 。

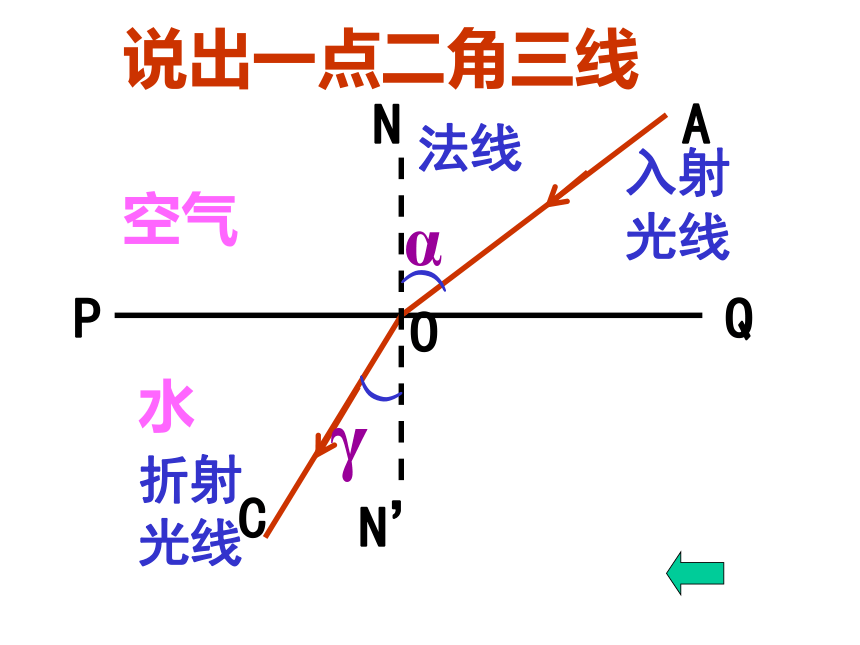

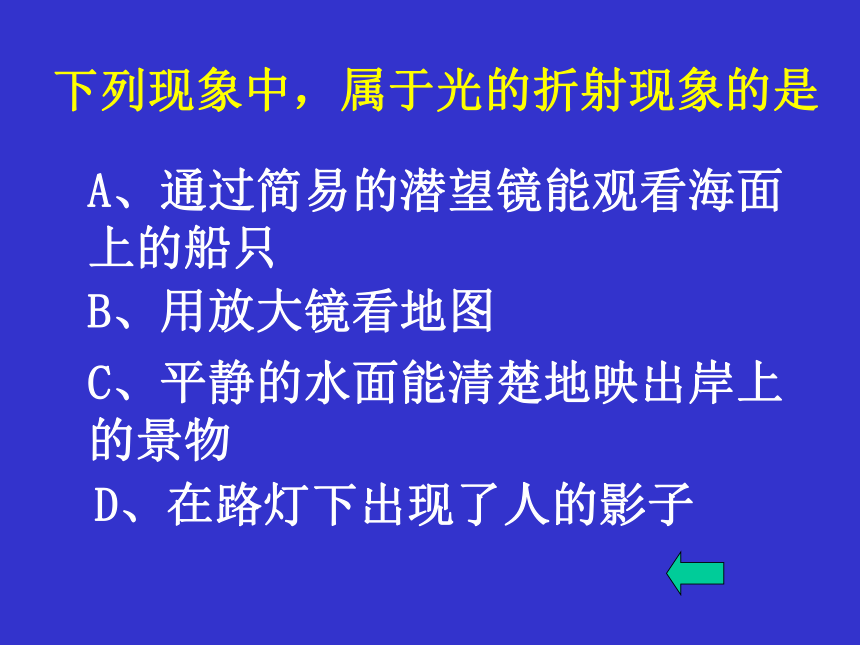

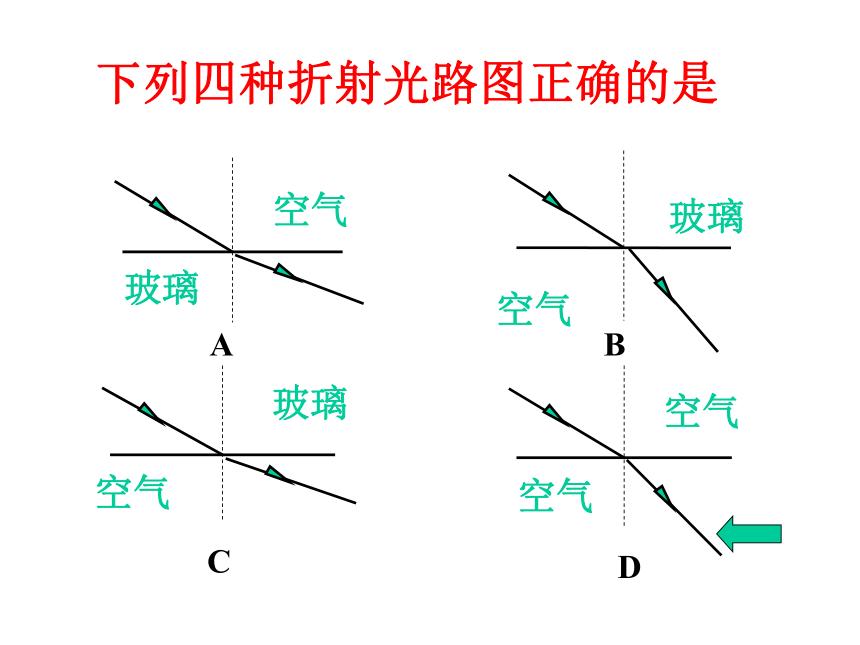

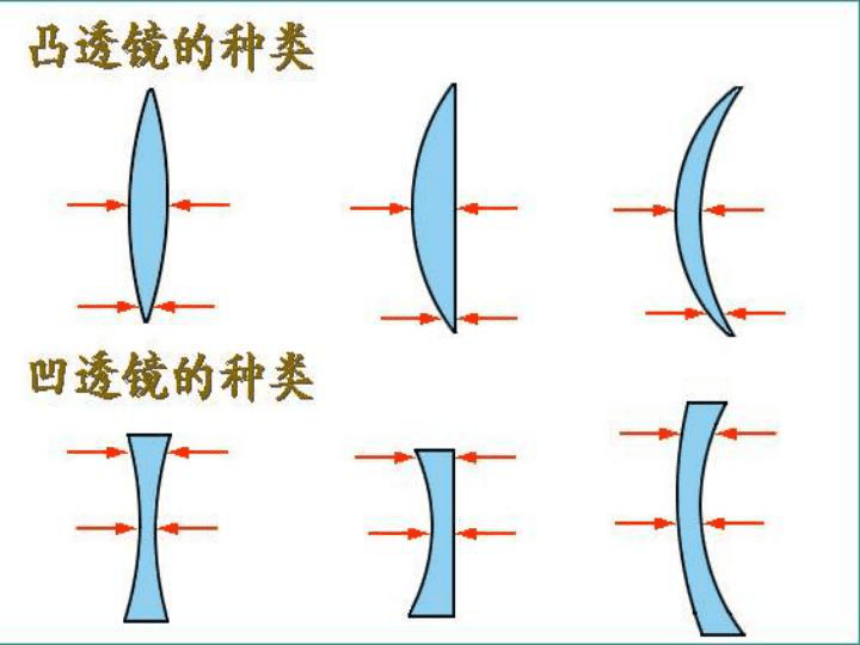

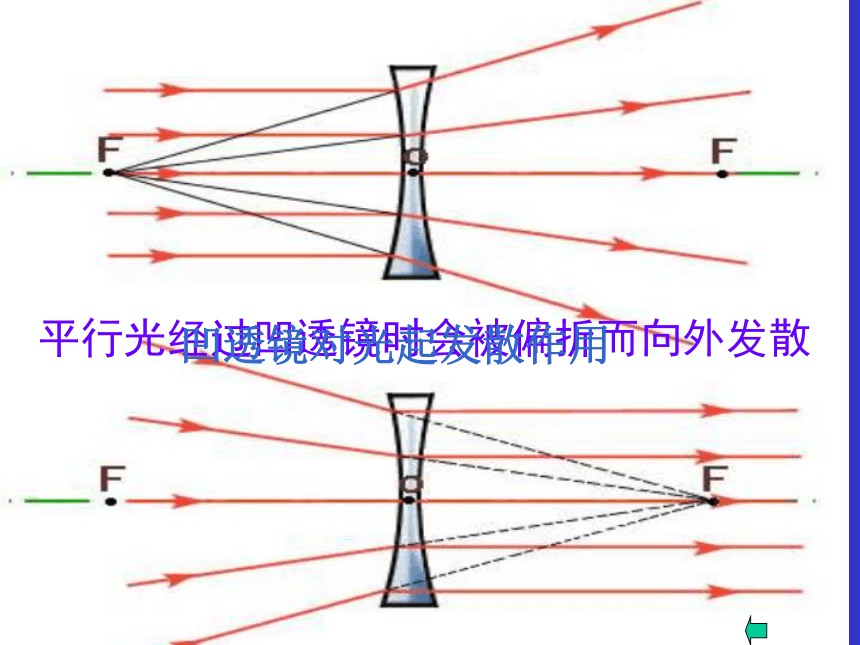

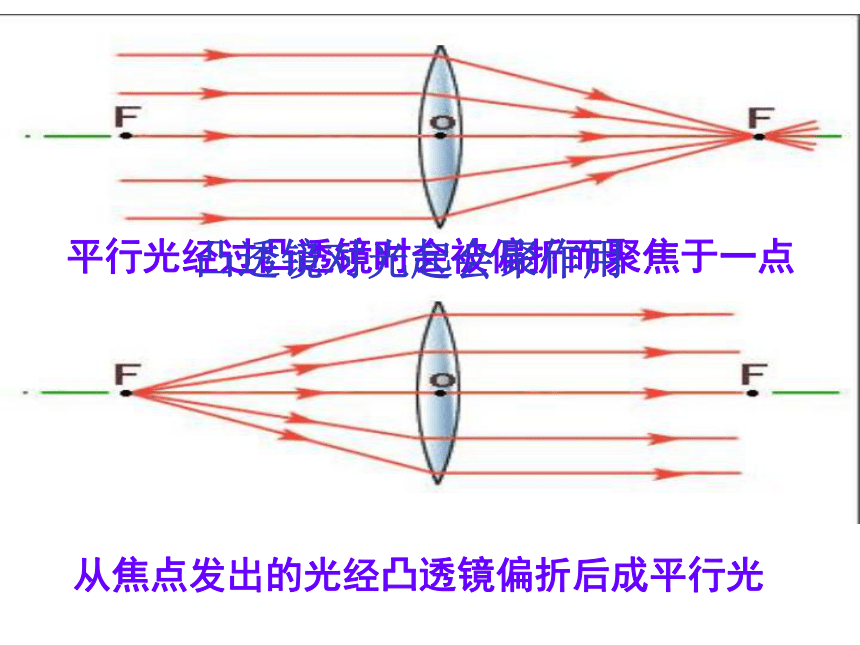

③ 当光从空气射入水或其他介质中时，折射角 入射角。当光从水或其他介质射入空气中时，折射角 入射角。同一平面分居两侧小于大于下列现象中，属于光的折射现象的是 A、通过简易的潜望镜能观看海面上的船只B、用放大镜看地图C、平静的水面能清楚地映出岸上的景物D、在路灯下出现了人的影子空气水PQC（（αγ入射光线折射光线法线说出一点二角三线下列四种折射光路图正确的是空气玻璃空气玻璃AB凸透镜、凹透镜的结构分别有什么特点？凸透镜：中央比边缘厚凹透镜：中央比边缘薄问题凸透镜对光起会聚作用平行光经过凹透镜时会被偏折而向外发散凹透镜对光起发散作用凸透镜的成像规律物的位置像的位置像的性质应用举例u>2fu=2ff2f倒立、缩小、实像倒立、等大、实像倒立、放大、实像正立、放大、虚像照相机应用不多幻灯机放大镜 不 成 像v>u1、当物距u不断减小，像距v怎么变？像的大小怎么变？反之呢2、当物体在光具座上左右运动时，物像的运动方向是否一致？3、当物体在光具座上上下运动时，物像的运动方向是否一致？问 题“研究凸透镜成像规律”实验中1、实验装置和器材有哪些？： 光具座、蜡烛、凸透镜、光屏、蜡台、火柴等。2、简要说出实验步骤：a、测定或记录凸透镜的 b、将蜡烛、凸透镜和光屏放到 上，调节三者的高度，使 中心、 中心和 中心大致在同一高度。c、调节蜡烛到透镜的距离，使物距分别满足u〉2f、u=2f、f〈u 〈 2f、 u=f、u〈f这些关系，观察各种情况下像的位置、性质，并作以记录。焦距f光具座烛焰透镜光屏请比较实像和虚像的区别1、实像是实际光线汇聚成的，虚像不是实际光线汇聚成的。2、实像可以成在光屏上，虚像不能成在光屏上。3、跟物体相比，实像是倒立的，虚像正立的。填写下列仪器中对应的光学元件照相机镜头 放 大 镜幻灯机镜头潜望镜镜片老花眼镜近视眼镜凸透镜凹透镜平面镜凸透镜凸透镜凸透镜照相机的工作原理1、照相机的镜头相当于一个 2、照相机的底片相当于3、照相机是根据 的原理工作的。凸透镜光屏凸透镜能成缩小倒立实像物距是指 到 之间的距离。像距是指 到 之间的距离。被拍摄物镜头镜 头底片4、物距减小，像距 ，像也 增大增大u>2f 像、物异侧 f< v <2f 缩小倒立实像 在胶片上感光成实像小李和小胡用同一照相机给某运动员拍照，如图所示是洗出的底片的情况。下列判断正确的是：小李拍摄小胡拍摄A若拍照时所选镜头焦距一样，则小李离被拍人的距离远B小李、小胡所拍的像都成在两倍焦距外C小胡要使底片上的像与小李一样大，小胡移动位置后，镜头要往前伸D小胡要使底片上的像与小李的一样大，小胡移动位置后，镜头与胶卷距离不变幻灯机的工作原理1、幻灯机的镜头相当于一个 2、幻灯片就是3、幻灯机是根据 的原理工作的。凸透镜光屏凸透镜能成放大倒立实像投影屏幕相当于物距是指 到 之间的距离像距是指 到 之间的距离物体幻灯片镜头投影幕镜头放大 倒立 实像 f2f 在屏幕上成像 在教学用投影仪放映过程中，胶片上的字放大后投到屏幕上形成一个清晰的像，如果要得到更大的清晰的像，具体做法是A、投影仪靠近屏幕，凸透镜向上移动B、投影仪远离屏幕，凸透镜向下移动C、投影仪靠近屏幕，凸透镜向下移动D、投影仪远离屏幕，凸透镜向上移动天花板墙壁墙壁屏幕放大镜的工作原理1、放大镜就是一个 2、使用放大镜的时候，必须使物体处于3、放大镜是根据 的原理工作的。凸透镜凸透镜能成正立放大虚像透镜的一倍焦距内u看谁又快又正确。FF′Oabc画出通过凸透镜的三种特殊光线 利用三种特殊光线，可以用作图法确定像的位置、性质。凸透镜成像作图法抢答题抢答题以同学举手最快为先，答对得分，答错可要扣分哦！如图所示，一束光线斜射入容器中，在P处形成一光斑。在容器里逐渐加满水的过程中，光斑将（ ）A、向左移动后静止 B、向右移动后静止
C、先向左移动后向右移动
D、仍在原位置2、如图所示，OA是光从水中射入空气 的一条反射光线，若OA与水面夹角60?，关于入射角 折射光线与法线的夹角 的说法正确的是（ ）
αγγ< 60?A、α= 60?B、α= 60?C、α= 30?D、α= 30?γ> 60?γ< 30?γ> 30?空气水O60?同学们再见！
