滑轮[上学期]

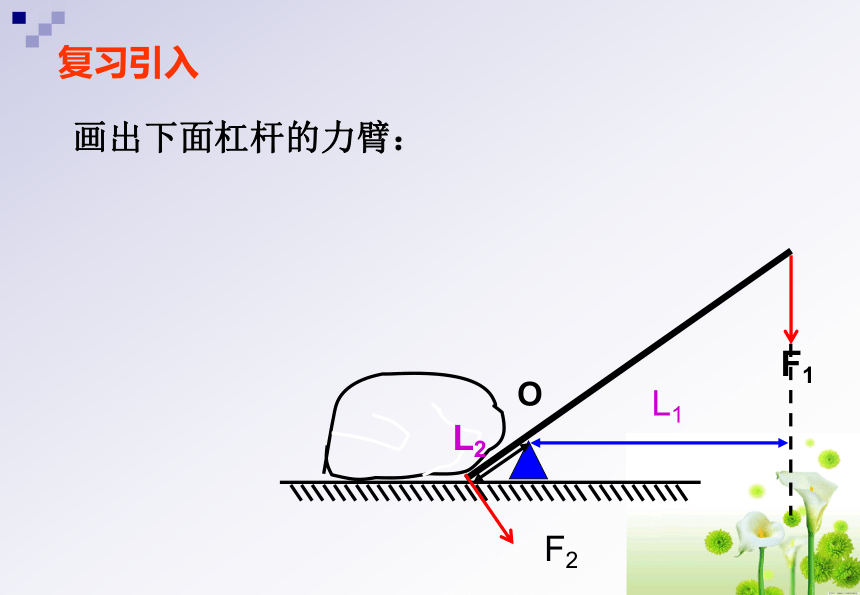

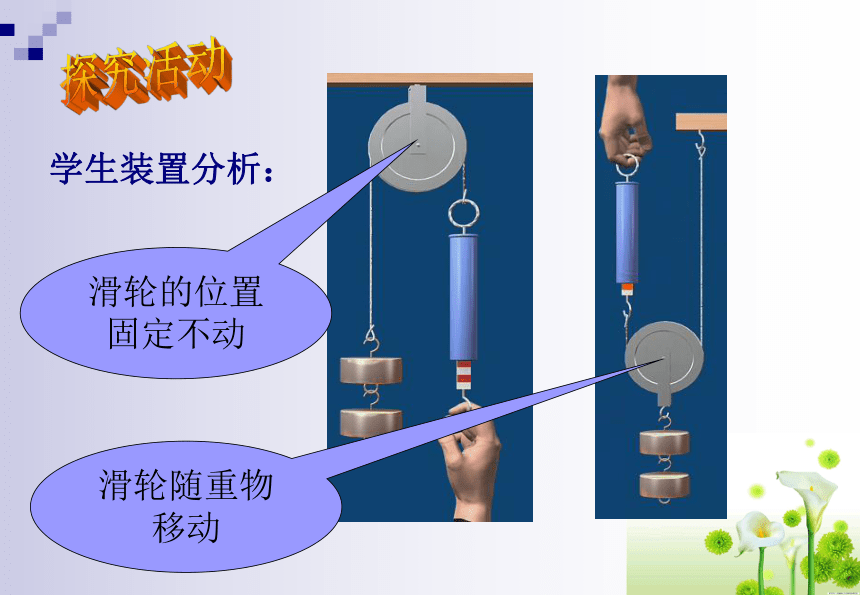

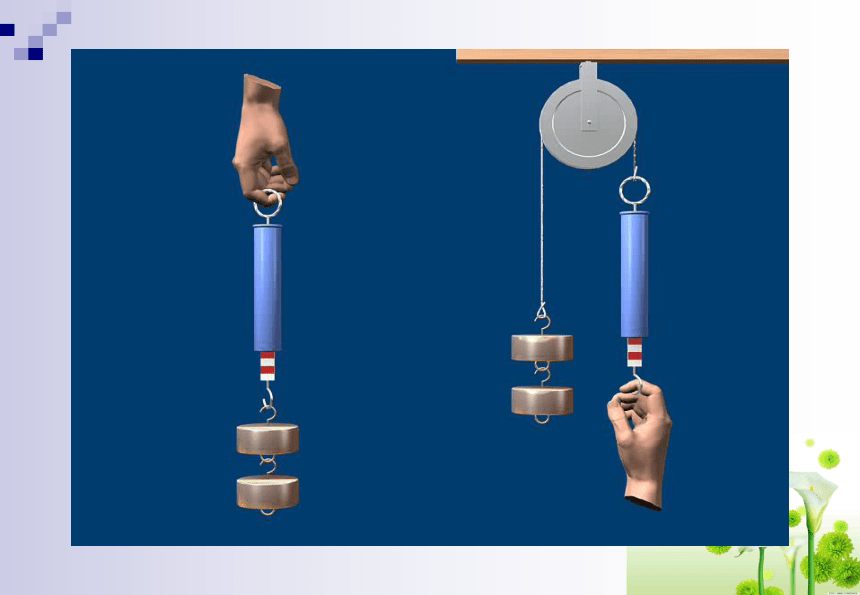

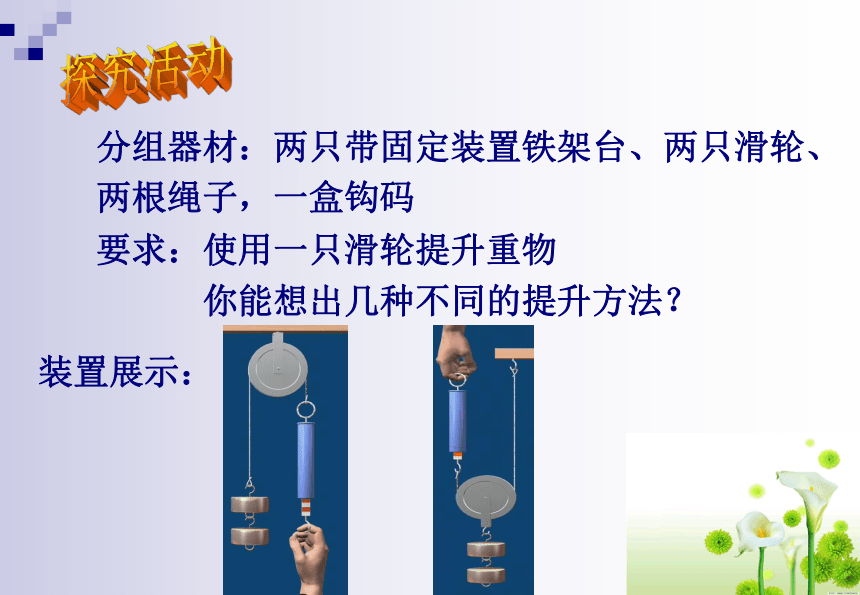

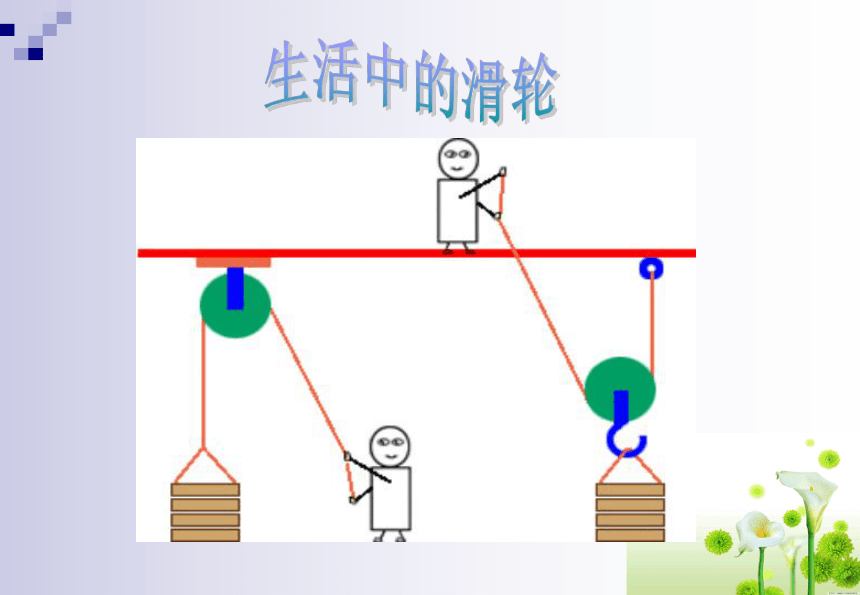

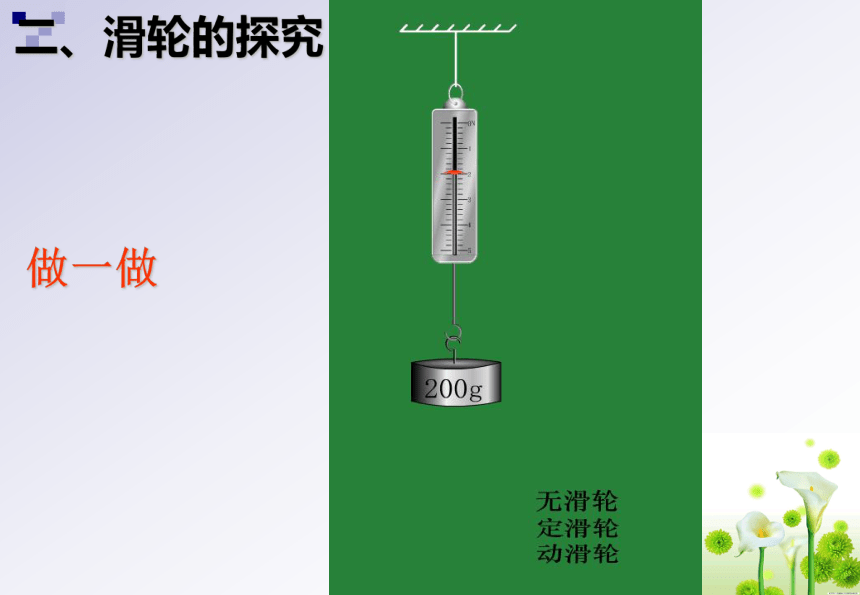

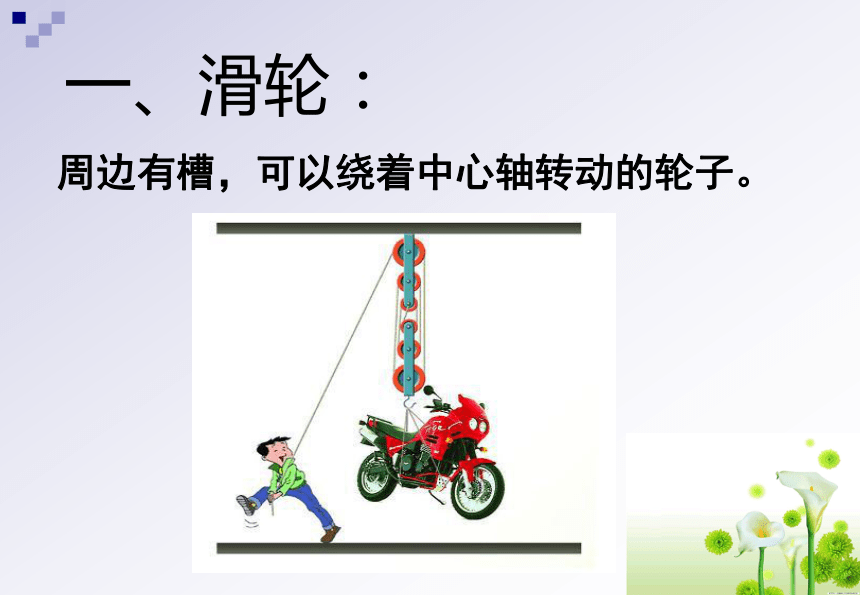

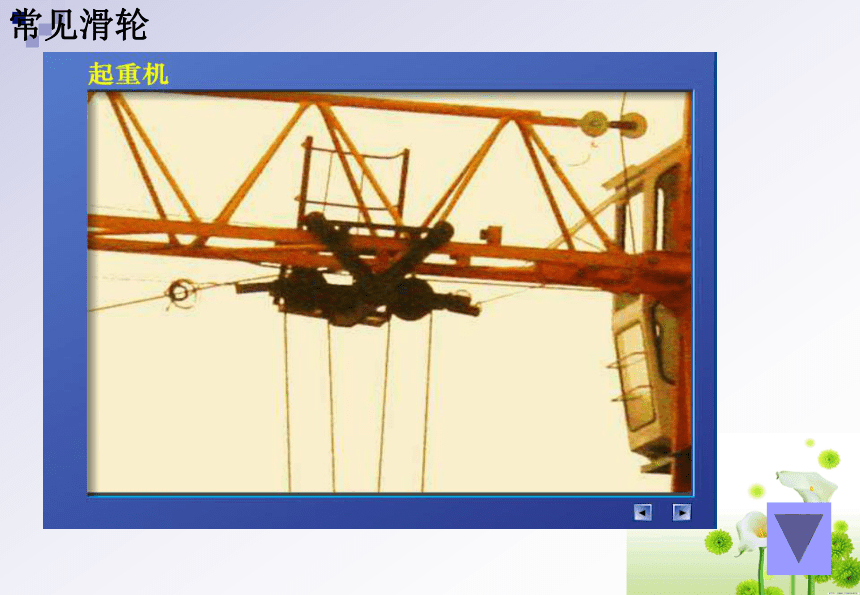

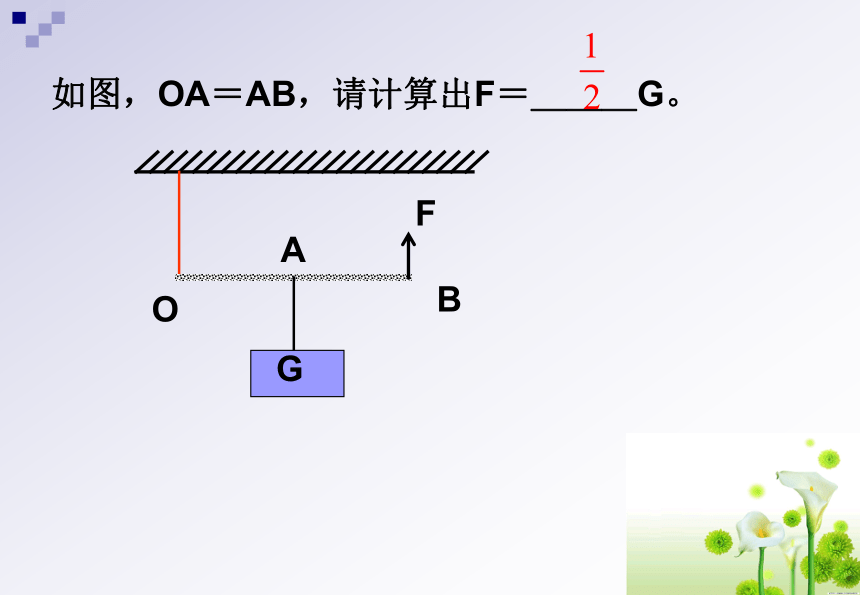

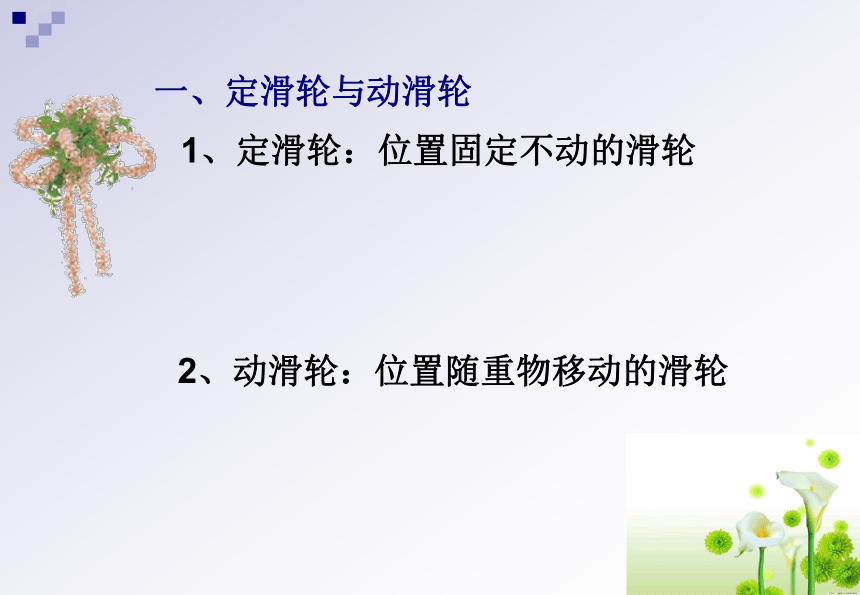

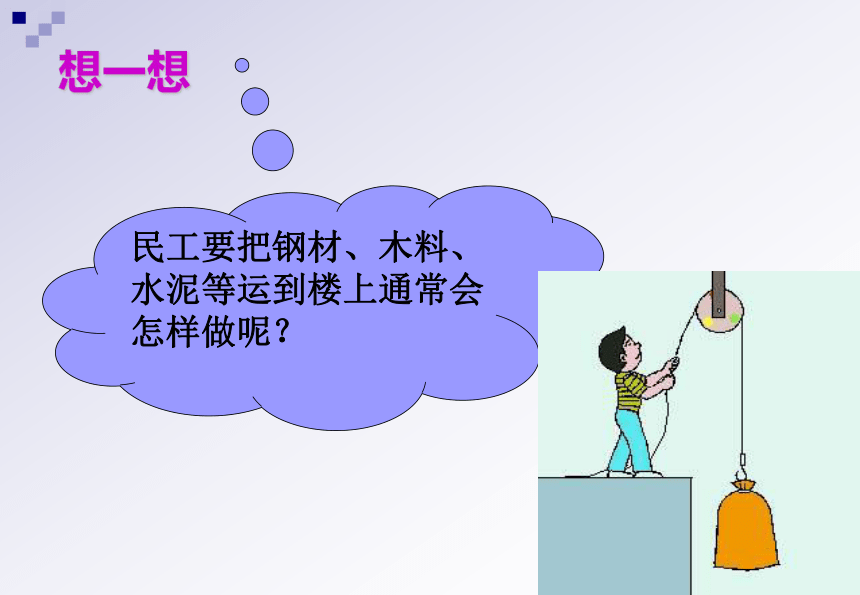

课件41张PPT。第3节 认识简单机械---滑轮复习引入画出下面杠杆的力臂：OF1F2如图，OA＝AB，请计算出F＝＿＿＿G。想一想民工要把钢材、木料、水泥等运到楼上通常会怎样做呢？常见滑轮生活中的滑轮一、滑轮：周边有槽，可以绕着中心轴转动的轮子。探究活动分组器材：两只带固定装置铁架台、两只滑轮、两根绳子，一盒钩码　要求：使用一只滑轮提升重物　　　　你能想出几种不同的提升方法？　装置展示：二、滑轮的探究做一做探究活动学生装置分析：滑轮的位置固定不动滑轮随重物移动1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮探究活动1、通过定滑轮用弹簧秤匀速向如图所示竖直向下、斜向下、水平拉动钩码，注意观察弹簧秤的读数F是否改变定、动滑轮各有什么好处呢？F1G1F2F3结论：F1＝F2＝F3＝G1使用定滑轮不能省力，为何还用？探究活动定、动滑轮各有什么好处呢？F结论：使用定滑轮不能省力；但可以改变力的方向　　　动滑轮能改变力的方向吗？　　　v1、对定滑轮的探究实验你发现了什么？A、不省力也不费力B、可以使作用力的方向改变C：拉力与重物通过和距离相等2、对动滑轮的探究实验你发现了什么？A：F1=2F2 省一半力B：不能使作用力的方向改变 C：拉力通过的距离是重物通过的距离的2倍1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮特点：不能省力，但可以改变力的方向,特点：省一半力，但不能改变力的方向，拉力与重物通过和距离相等拉力通过的距离是重物通过的距离的2倍探究活动定滑轮为什么不能省力？动滑轮为什么能省一半力？模型演示1、是什么杠杆？L1＝L2F1＝F22、为了把物体举得更高，怎么办？让绳子跨过杠杆拉动3、如何减小摩擦？拼上两个周边有槽的半轮－－制成定滑轮结论：定滑轮实质上是等臂杠杆　　F1模型演示1、是什么杠杆？L1＝2L2F1＝1/2F22、支点在哪？固定端绳子与滑轮相切处结论：动滑轮实质上是动力臂为阻力臂两倍的杠杆　　·O1、定滑轮：位置固定不动的滑轮一、定滑轮与动滑轮2、动滑轮：位置随重物移动的滑轮特点：　　省一半力，但不能改变力的方向， S＝2h实质：等臂杠杆实质：动力臂为阻力臂的两倍的杠杆·OL1L2·OL1L2特点：不能省力，但可以改变力的方向,s＝h l1＝ l2　 F＝G l1＝2 l2　 F＝1/2（G物＋G动）（不计摩擦）（不计摩擦）思考题：1：使用定滑轮的好处是＿＿＿＿＿＿＿＿。2：使用动滑轮的好处是＿＿＿＿。改变用力的方向省力探究活动有没有又省力又能改变力的方向的滑轮？滑轮组探究活动滑轮组的省力情况G总F1＝　　　　G总G总F2＝　　　　G总分析原因n1＝　　　。n2＝　　　。承担总重的绳子段数23（f＝0）三、滑轮组由一个定滑轮和一个动滑轮组成。实验结果：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=2n=3探究活动滑轮组的省力情况使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一即思考题：在左图所示的滑轮组中，(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？分析：图中吊起动滑轮的绳子股数为51、使用滑轮组时，重物与动滑轮的总重由几段绳子承担，提起重物所用的力就是总重的几分之一。二、滑轮组（f＝0）n= 　　 n＝ .
45判断承担总重的绳子段数n（f＝0）按要求绕线n=5　　　　 　 　 n＝4小结一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一三、滑轮组巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）2: 如上图(b)所示,物体A重为100N,挂重物的钩子承受的拉力是＿＿N.人匀速拉绳子的力是＿＿N（动滑轮自重不计）100100503:如图所示的四个滑轮组中，图＿＿可省一半力，图＿＿最费力，图＿＿＿和图＿＿用力大小一样。(b)(c)如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80Nf=T=120N因为T=2F=120N120N书P100例题　缠绕滑轮的绳子能承受的最大拉力为300牛，用它连接成如图的滑轮组，能否提升重为600牛的重物？（已知动滑轮重20牛，摩擦及绳的重力不计）解：总重　G＝600牛＋20牛＝620牛因为所需要的拉力大于绳子所能承受的最大拉力，所以不能用来提升600牛的重物。行！如图所示，拉力F的大小等于＿＿＿＿。三、滑轮组根据承担总重的绳子段数3段，想象其中的滑轮组装方式。现代曹冲称象怎样组装的滑轮组？若钢棒重力、弹簧秤拉力及摩擦忽略不计，则吊车上应使用至少能承受多大力的绳子？　　报导说，提起大象的铁笼质量为0.6吨，称量出大象的质量：2.4吨。吊车所需承受的总阻力：
F总=G总+F拉
=（600千克+2400千克）×10牛/千克
=3×104牛绳子的拉力：
