课件9张PPT。复习：“PZ220—40”的灯泡，正常使用
时，通过灯丝的电流是多少？灯丝的电
阻有多大？如果该灯泡接在200V的电源
电路中，通过灯丝的电流是多少？该灯

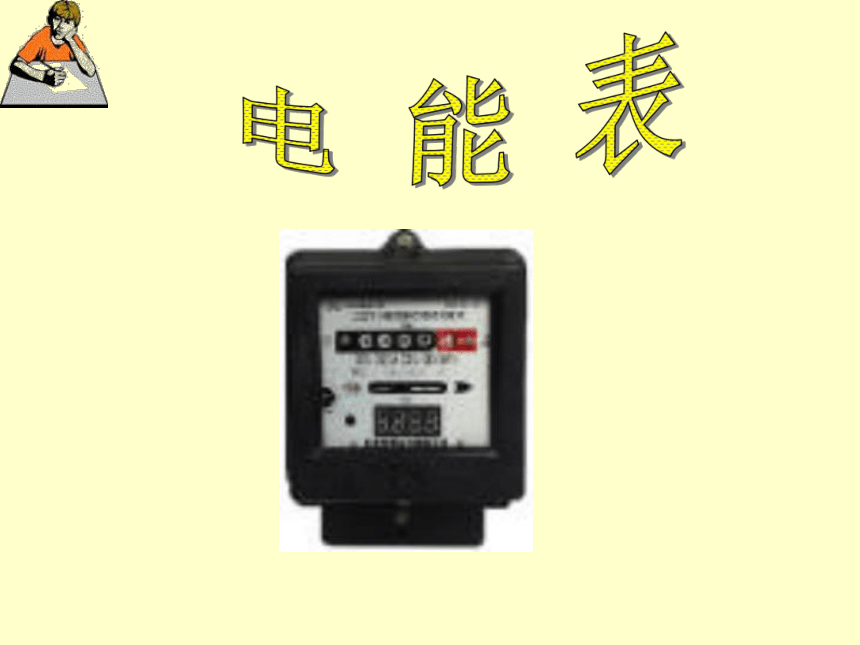

的实际功率又是多少？电 能 表例：“PZ220—100”的灯泡，接在220V的电路
中，使用2.5小时，电流所做的功是多少？一、千瓦时1、千瓦时是电功的单位2、1千瓦时——电功率是1千瓦的时候，电
流在1小时内所做的功。3、1千瓦时=1度=1千瓦?1小时=3.6 ?106焦例：1千瓦时电，可供一盏“PZ220—40”的电

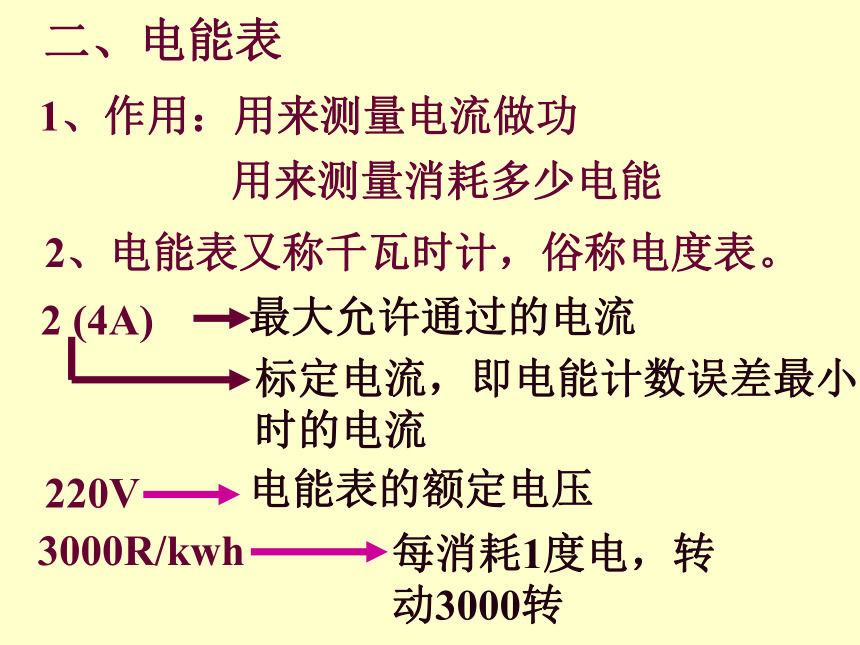

灯正常工作多少小时？瓦焦千瓦小时千瓦时秒二、电能表1、作用：用来测量电流做功用来测量消耗多少电能2、电能表又称千瓦时计，俗称电度表。2 (4A)220V3000R/kwh3、读数：计数器上先后两次读数之差。—95.6度注：最后一位表示小数2004年9月15日《都市快报》一版文章：白炽灯日光灯将被取代，杭州开发半导体新光源 被称为21世纪最有价值“绿色照明”的半导体即将取
代白炽灯和日光灯，在杭州乃至全国欣起一场照明革命。
目前LED（半导体发光二极管）以红色、黄色和绿色为主，我国是少数几个掌握蓝色、白色LED制造技术的国家，是我国为数不多的与发达国家差距不大的高新技术。国家半导体照明工程作为国家科技部“十五”专项，已经于去年10月紧急启动。今年6月，杭州市政府与中国科学院半导体所签署缔结了战略合作伙伴关系，展开半导体照明产业全方位的合作。这将大大有利于解决杭州“亮灯工程”和缓解电力紧张的问题。
例1：一间教室里有16盏60W的日光灯，由于
同学们平时注意节约用电，做到人走灯灭，
这样平均每天每盏灯少开半小时，那么一个
月（以30天）可以节约多少度电？若全校呢？例2：标有“220V 3A”字样的电能表所在的电
路中最多可接“220V 25W”的电灯几盏？分析：220V指什么？
3A指什么？方法一：Pm=UI=1320W方法二：例3：电路中的千瓦时计标有3000R/kwh的
字样，
1）说明这字样的意义?
2)电路中单独接入一电炉时，2分钟内千瓦
时计转盘转50圈，这个电炉的电功率多大？
3）1千瓦时电可供这个电炉正常工作多少小
时？
