电能复习[上学期]

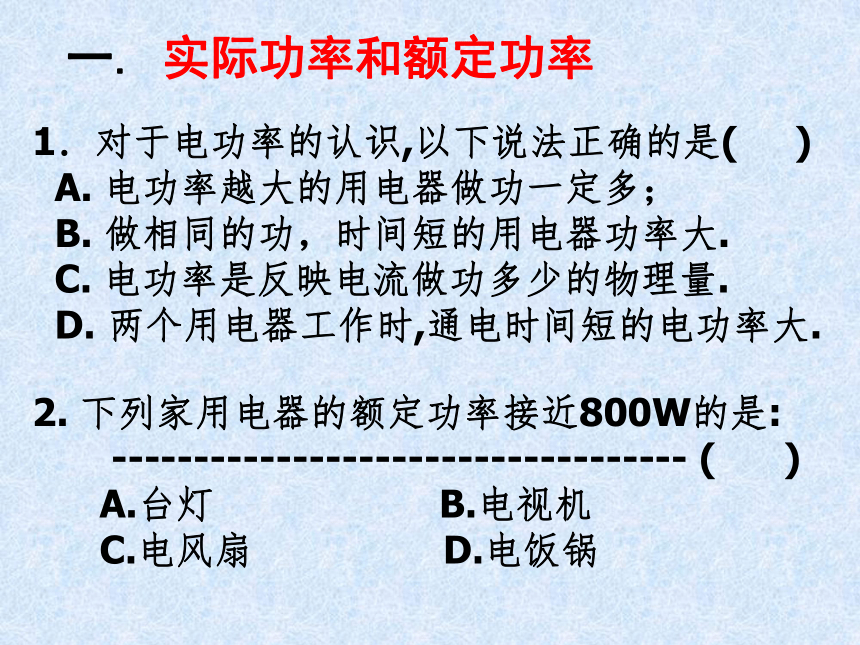

课件38张PPT。电能1．对于电功率的认识,以下说法正确的是( )
A. 电功率越大的用电器做功一定多；
B. 做相同的功，时间短的用电器功率大.
C. 电功率是反映电流做功多少的物理量.
D. 两个用电器工作时,通电时间短的电功率大.一. 实际功率和额定功率2. 下列家用电器的额定功率接近800W的是:
----------------------------------- ( )
A.台灯 B.电视机

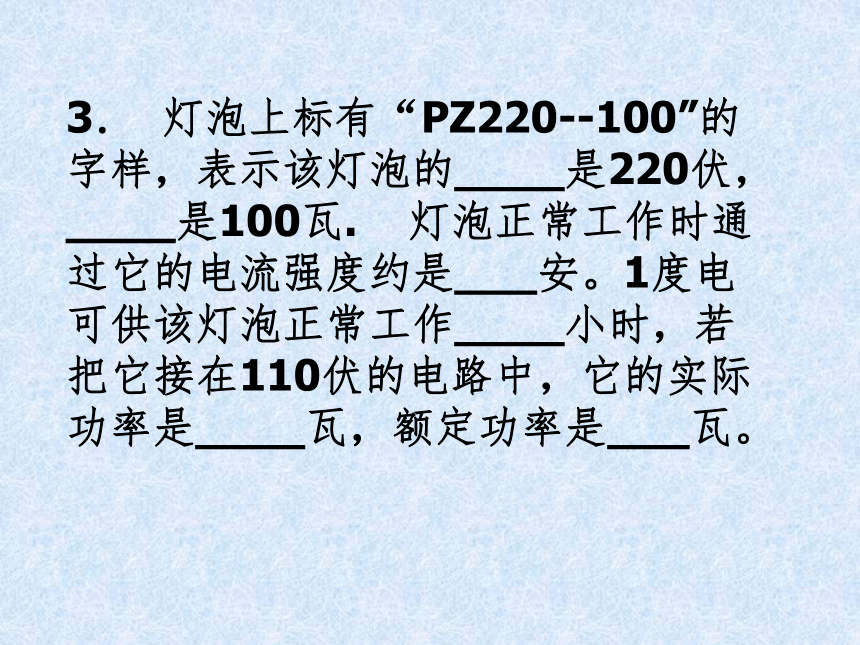

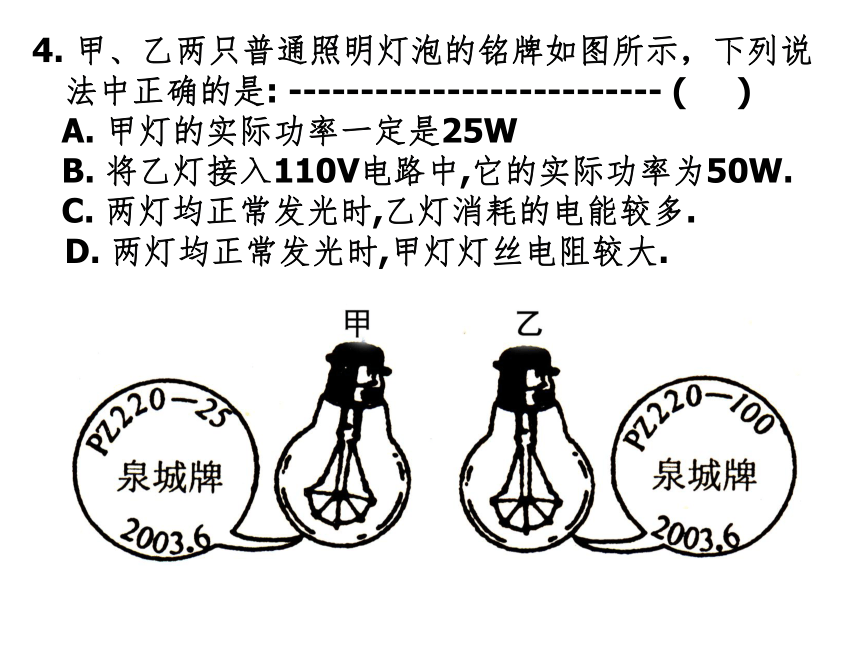

C.电风扇 D.电饭锅3． 灯泡上标有“PZ220--100”的字样，表示该灯泡的____是220伏，____是100瓦. 灯泡正常工作时通过它的电流强度约是___安。1度电可供该灯泡正常工作____小时，若把它接在110伏的电路中，它的实际功率是____瓦，额定功率是___瓦。4. 甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是: -------------------------- ( )
A. 甲灯的实际功率一定是25W
B. 将乙灯接入110V电路中,它的实际功率为50W.
C. 两灯均正常发光时,乙灯消耗的电能较多. D. 两灯均正常发光时,甲灯灯丝电阻较大. 6．家庭电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则 ： ------------------（ ）
A．甲灯灯丝电阻一定比乙灯的大
B．甲灯两端的电压一定比乙灯的大
C．通过甲灯的电量一定比乙灯的多

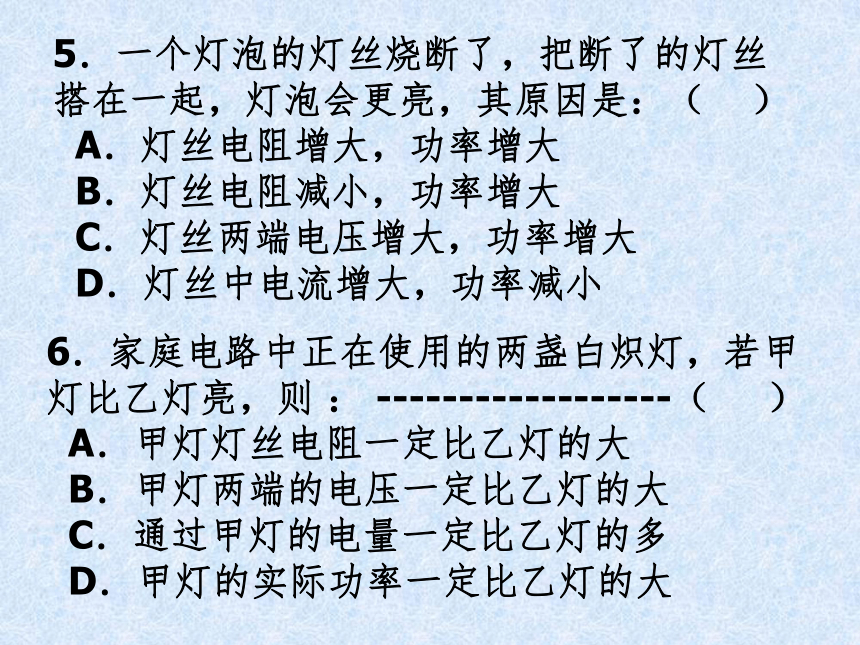

D．甲灯的实际功率一定比乙灯的大5．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（ ）
A．灯丝电阻增大，功率增大
B．灯丝电阻减小，功率增大
C．灯丝两端电压增大，功率增大

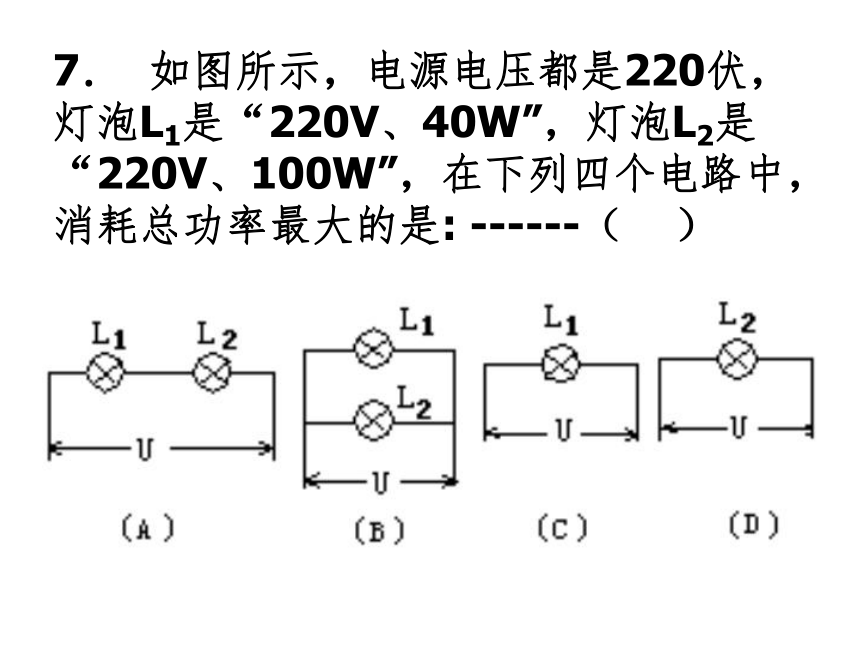

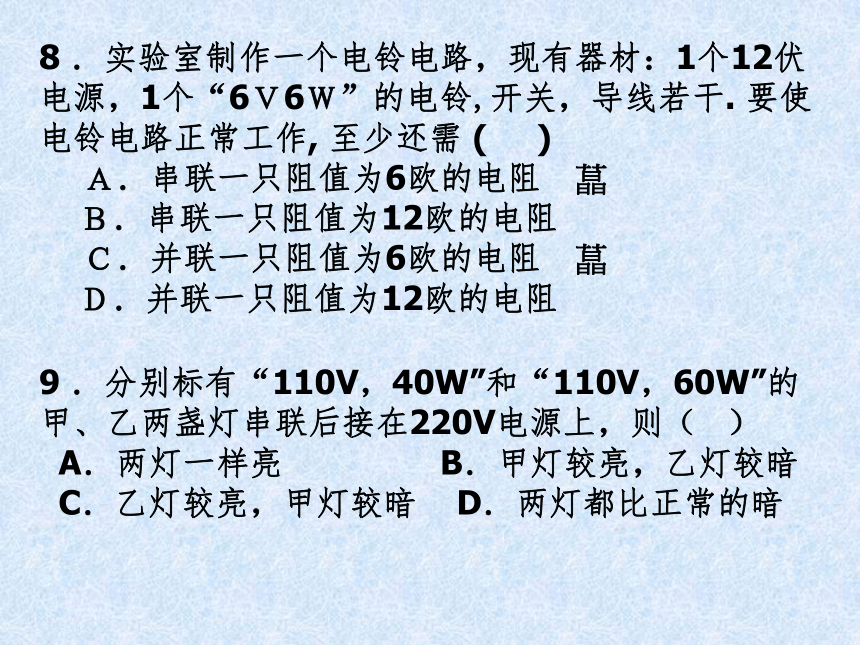

D．灯丝中电流增大，功率减小7． 如图所示，电源电压都是220伏，灯泡L1是“220V、40W”，灯泡L2是“220V、100W”，在下列四个电路中，消耗总功率最大的是: ------（ ）8 ．实验室制作一个电铃电路，现有器材：1个12伏电源，1个“6Ｖ6Ｗ”的电铃,开关，导线若干. 要使电铃电路正常工作, 至少还需 ( )
　 Ａ．串联一只阻值为6欧的电阻　?
Ｂ．串联一只阻值为12欧的电阻
　 Ｃ．并联一只阻值为6欧的电阻　?
Ｄ．并联一只阻值为12欧的电阻9 ．分别标有“110V，40W”和“110V，60W”的甲、乙两盏灯串联后接在220V电源上，则（ ）
A．两灯一样亮 B．甲灯较亮，乙灯较暗

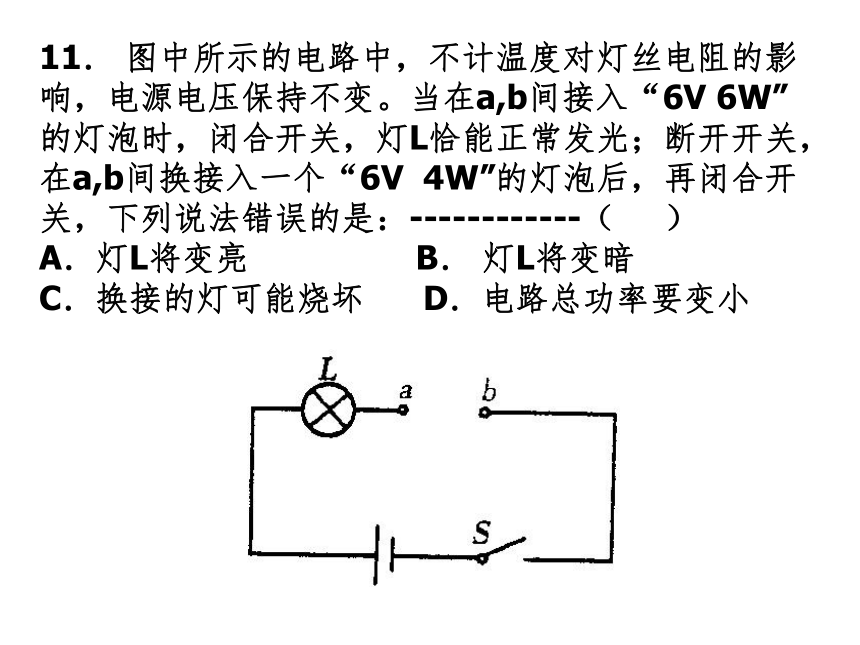

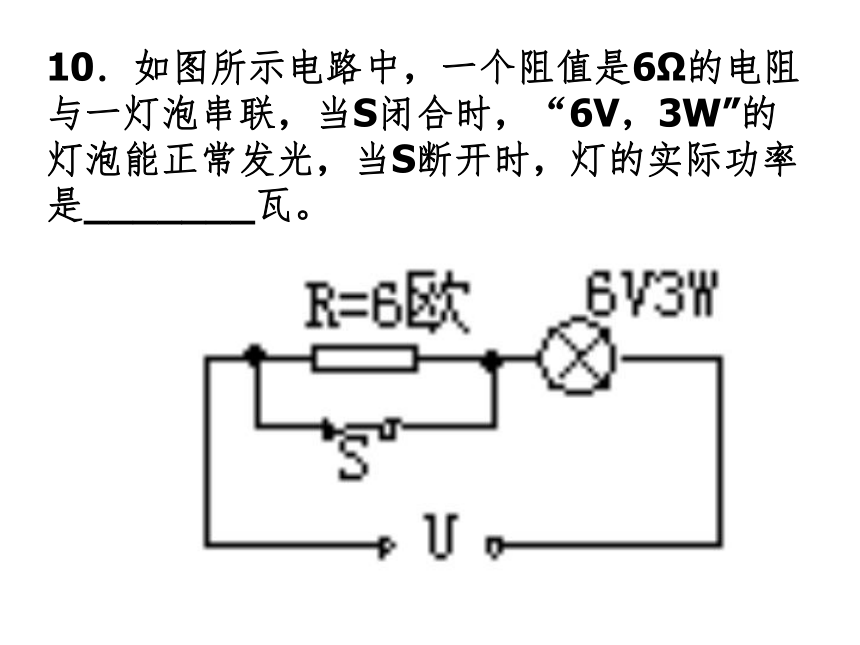

C．乙灯较亮，甲灯较暗 D．两灯都比正常的暗10．如图所示电路中，一个阻值是6Ω的电阻与一灯泡串联，当S闭合时，“6V，3W”的灯泡能正常发光，当S断开时，灯的实际功率是_______瓦。11． 图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在a,b间接入“6V 6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在a,b间换接入一个“6V 4W”的灯泡后，再闭合开关，下列说法错误的是：------------（ ）
A．灯L将变亮 B． 灯L将变暗

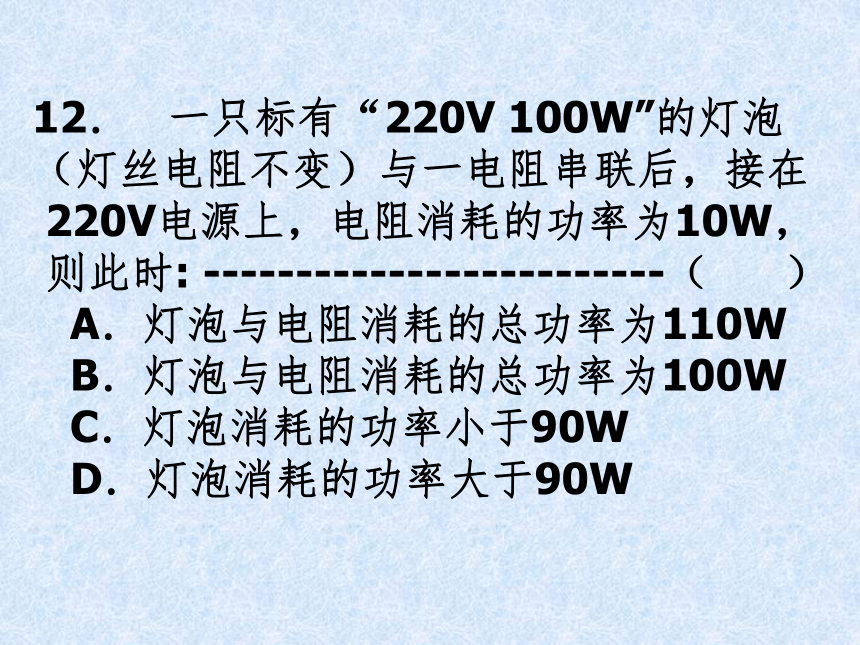

C．换接的灯可能烧坏 D．电路总功率要变小12． 一只标有“220V 100W”的灯泡（灯丝电阻不变）与一电阻串联后，接在
220V电源上，电阻消耗的功率为10W，
则此时: -------------------------（ ）
A．灯泡与电阻消耗的总功率为110W
B．灯泡与电阻消耗的总功率为100W
C．灯泡消耗的功率小于90W

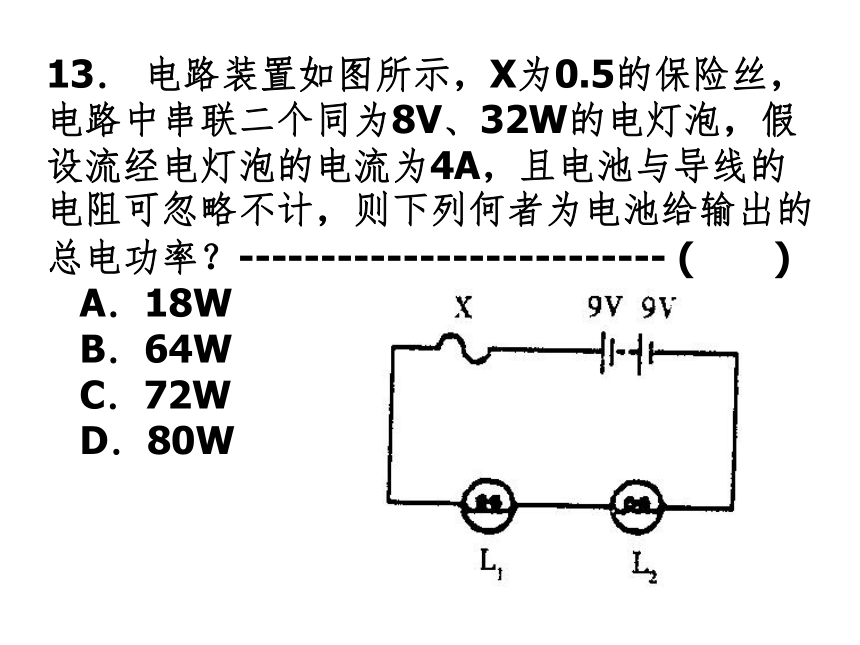

D．灯泡消耗的功率大于90W13． 电路装置如图所示，X为0.5的保险丝，电路中串联二个同为8V、32W的电灯泡，假设流经电灯泡的电流为4A，且电池与导线的电阻可忽略不计，则下列何者为电池给输出的总电功率？-------------------------- ( )
A．18W
B．64W
C．72W

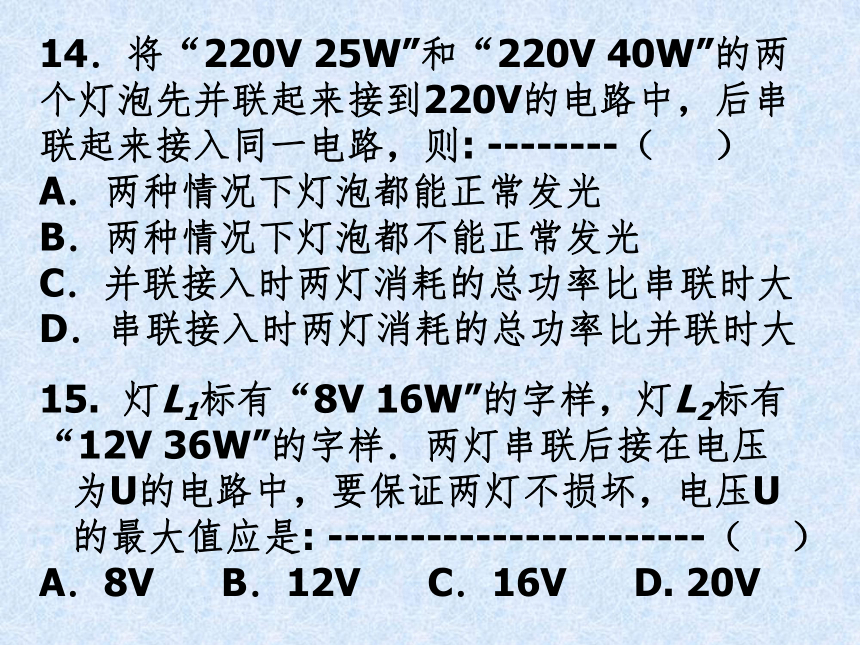

D．80W14．将“220V 25W”和“220V 40W”的两个灯泡先并联起来接到220V的电路中，后串联起来接入同一电路，则: --------（ ）
A．两种情况下灯泡都能正常发光
B．两种情况下灯泡都不能正常发光
C．并联接入时两灯消耗的总功率比串联时大
D．串联接入时两灯消耗的总功率比并联时大 灯L1标有“8V 16W”的字样，灯L2标有
“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是: -----------------------（ ）
A．8V B．12V C．16V D. 20V16．如图所示，电源电压 U=18V，小灯泡L的额定电压为 9V。当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片移至最右端时，小灯泡的实际功率为6W。则小灯泡的额定功率和滑动变阻器的最大阻值分别为
A．13. 5W 6Ω B．6W 12Ω
C．6W 27Ω D．13. 5W 12Ω 1．如图所示是研究焦耳定律的演示实验装置图．
（1）（本题各空均填“相同”或“不同”）为了研究电流通过导体放出的热量与电阻的关系，两烧瓶中煤油的质量应________；通过两烧杯中两根电组丝的电流应__________；两烧瓶中两根电组丝的阻值应__________．
（2）该实验采用的研究方法是：______（填“A”或“B”）
A.与研究欧姆定律的
控制变量法相同
B.与研究总电阻和各串联
电阻关系的等效法相同二. 电功率和电热的测定2. 在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是 ( )3．用伏安法测额定电压为2.5伏的小灯泡的额定功率?（1）用铅笔画线代表导线，在图甲中将所给实物连接成测量电路（电池组和开关已连好）．
?（2）接通电路后，移动滑动变阻器的滑片P，使电压表的示数 U＝2.5伏，电流表的示数如图乙所示 ,则电流表的示数 I＝__________安．
?（3）小灯泡的额定电功率是_____瓦．图乙图甲4．按图示电路对额定电压为3.8V的小灯泡进行实验时，测得5组实验数据，并记录在表中，同时记录了小灯泡亮度变化情况。
请你仔细分析实验数据和实验现象，回答以下问题：
⑴ 小灯泡的额定功率是 W
⑵ 小灯泡亮度变化规律是 。5. 在“测量小灯泡电功率”的实验中，已知电源为两节铅蓄电池，小灯泡的额定电压为2．5V，电阻约为10?，滑动变阻器上标有“20? 1A'’字样，某同学已连接的部分电路如图甲． 1)该同学连接的电路中有错误，请用笔在错误处划“×”标明
2)错误改正后,请你用笔画线代替导线,在图甲中把电路连接完整
3)闭合开关，将变阻器的滑片移到某位置时，电压表示数为
2.5V，电流表示数如图乙所示，则此时小灯泡中的电流是
______A，小灯泡的额定功率是____W．
(4)另一同学连好电路闭合开关后，发现小灯泡先很亮后熄灭，你认为他在连接电路时可能出现的问题是_____________．6. 程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题。(1) 在方框内画出实验电路图 (2)程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光。在一旁观察的林雨一惊，提醒程跃实验中有问题。程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①____________；②__________________。
(3)程跃选用小灯泡的额定电压是2．5V，当小灯泡正常发光时电流表的读数如图b所示，此灯泡额定功率是________W． (4)做完实验后，程跃将测灯泡实际功率实验与以前做过的测某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处。请你写出一个不同之处：______。
(5)程跃根据测量灯泡实际功率的多组实验数据，作出了，I-U图象，如图c所示。结果发现图线不是直线，这表明灯泡的电流与电压不成正比。程跃很纳闷，请你帮助他分析原因。7．如图所示是一位同学已经连接好的电路。闭合开关，并将滑动变阻器的滑片向A端移动，则不会观察到的现象是: ------------------（ ）
A．电流表的示数逐渐减小
B．电压表的示数逐渐减小
C．小灯泡越来越暗
D．电路消耗的总功率减小三. 电能和电热的计算1. 电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是: ----------------------------( )
A.通过电炉丝的电流大??? 　　
B.通过导线的电流大
C.电炉丝的电阻小，发热功率小 　　
D.导线的电阻小，发热功率小2.下列电器设备中, 利用电流热效应的是 ( )
　Ａ．电动机　　　　Ｂ．电饭锅 　?
Ｃ．电风扇　　　　Ｄ．电视机3. 若上述电器的规格均为“220V、100W”则正常工作相同时间，消耗的电能是： ( )
　Ａ．电动机最多　　　Ｂ．电饭锅最多 　?Ｃ．电视机最多　　　Ｄ．一样多4. 若上述电器的规格均为“220V、100W”则正常工作相同时间，产生的热量是： ( )
　Ａ．电风扇最多　　　Ｂ．电饭锅最多 　?Ｃ．电视机最多　　　Ｄ．一样多5．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆和行人通行，若每只灯的规格都是“220Ｖ300Ｗ”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作24小时所消耗的电能为_________千瓦时．6． 一个标有“220V 500Ｗ”的电加热器（俗称“热得快”），正常工作20分钟产生的热量为_________焦．假若电加热器放出的这些热量全部被水吸收，在标准大气压下_________（选填“能”或“不能”）将质量为2千克20℃的水加热到沸腾．7. 电能表是测_____的仪表, 物业工作人员来李明家收电费，他观察到李明家电能表的情况如图所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费____元。李明家同时使用的用电器总功率不得超过____ W. 8. BCD—195K型电冰箱铭牌上有“输入电压220V、耗电量0.7 kW·h／24h、输入总功率120W”等数据. 其中“耗电量0. 7kW·h／24h” 这个数据 的含义是：该冰箱正常使用24h消耗的电能为 ______. 如果按照输人总功率120 W和工作24 h计算，则消耗的电能是______kW·h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有_______工作的特点而造成的． 9． 随着生活水平的提高，一些高科技成果已逐步走入人们的生活。如图是一种太阳能路灯，你能从它的相关说明中获得哪些信息（写出三条即可）？太阳能路灯说明
RE—TZ13
1、太阳能电池：40W
2、发光光源：高效节能灯
3、系统电压：12V
4、连续阴雨：3~5天
5、环境温度：－20℃~ +70℃
6、照明时间：12小时① ；
② ；
③ ；
④该灯工作的实质，是将太阳能最终转化为 。11. 某同学家电度表上标有“220Ｖ3Ａ”字样，他家最多能让___盏“220Ｖ100Ｗ”的电灯同时正常发光；若一台“220Ｖ110Ｗ”电冰箱和一台“220Ｖ66Ｗ”电视机同时正常工作,干路中电流为____安；若电冰箱平均每天工作1. 2小时, 1个月按30天计算,每月它用电___度.10．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时,通过洗衣机的电流为 A；若洗衣用10min，脱水用1min，则该洗衣机消耗的电能共 。 12. 2006年3月1日，我国开始实施彩电能效新标准，规定待机功率高于9W的彩电不能进入市场销售．小明想了解家中彩电是否符合新能效标准，他将100W的灯泡单独接入电路中,观察电能表1min转了5转：再让这台彩电单独接入电路并处于待机状态，电能表5min转了2转，由此判断该彩电的待机功率____W. 若每天待机按20h计算，小明家每月(按30天计)因彩电待机消耗的电能约为____kW·h. 13. 如图所示，在左、右两个相同容器中分别装有质量和温度都相同的水，通电后，已知右边容器中的水先沸腾，由此可知 ( )
Ａ．Ｒ１＞Ｒ２　　
Ｂ．Ｒ１＜Ｒ２
Ｃ．Ｒ１＝Ｒ２　　
Ｄ．条件不足，无法确定14．甲、乙两根电阻丝，给一壶水加热至沸腾，电源电压不变，若只用甲加热需10分钟，若只用乙加热需15分钟，把两根电阻丝并联后加热，则需用时间是: -----------------（ ）
A．25 分钟 B．5分钟
C． 6分钟 D． 10分钟15. 小明的爸爸从国外带回一只旅行电热壶，右表是其译成中文的说明书。(1)小明说这个壶在中国家庭电路中不能直接使用，请你解释其原因 。
(2)小明说可以将此壶与一只电阻串联后使用，请你帮他计算出该电阻的阻值是多少？
(3)此壶正常工作时，在标准大气压下，将一壶20℃的水烧开至少需要多长时间？(不计热损失)16. 小华准备参加玩具赛车比赛，他运用图5所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A．则该玩具电动机正常转动时将电能转化为机械能的效率为: --------------------- ( )
A．91% B．70% C．30% D．9%17. 右图是教室里使用的某品牌饮水机的简化电路图. R是一个阻值为100欧的电阻,用来给瓶胆内的水加热, S2是一个温控开关，它能根据瓶胆内水的温度自动断开或闭合，从而使水温保持在85℃-95℃之间。
（1）教室里电路的电压是 。
（2）早晨第一个走进教室的同学
闭合开关S1，此时开关S2也处
于闭合状态。当温度上升到
℃时，S2将自动断开。
（3）该饮水机在给水加热时，通过R的电流是多少？
（4）由于粗心16：00放学时，谁都没有去关饮水机,直到第二天7：00第一个同学进教室后才发现。 这一个晚上浪费了多少电能？（假如开关S2在晚上有
1／6的时间处于闭合状态）18．如图，是额定电压为220V的理发用电吹风机的典型电路。其中电热丝通电后可以发热，电动机通电后可以送风。正常工作时，
⑴ 要送热风，选择开关应放在 位置（填“A”、“B”或“C”）。
⑵ 已知电动机的额定功率是120W。当送冷风时，通
电5min，电 流所做的功是多少？
⑶ 如果电热丝的电阻是55Ω，当送热风时，电路消耗
的总功率是多少？ 19．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96.8Ω， 电源电压保持不变。请分析和解答以下问题：⑴当开关S1置于a端；S2闭合时,电烤箱处于__档位；
当开关S1置于b端、S2断开时,电烤箱处于__档位；
（选填“高”、“中”或“低”）
⑵电烤箱在中档位工作时，消耗的电功率是多少？
⑶在高档位工作时，对食物加热6min，消耗的电能为
多少？1．电动自行车轻便、实用、无污染，很受人们喜爱。表是某种型号电动自行车的相关数据，若骑车人质量为80kg,在2h内匀速行驶36km，根据表中数据.求：
⑴ 这辆电动自行车在2h内克服阻力所做的功
⑵ 电动自行车匀速行驶时的工作电流。四. 综合应用2．太阳能是21世纪重点发展的能源之一，太阳能汽车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动汽车的一种新型汽车。
有一种太阳能实验车，车上太阳能电池接受太阳能的面板的有效面积为S=8m 2，太阳光照射到电池板每平方米面积上的辐射功率为P0=1kw。在晴朗的天气，电池对着太阳时产生的电压为U =120V，并对车上的电动机提供I =10A的电流，试问：
⑴ 太阳能电池将太阳能转化为电能的效率是多少？
⑵ 如果这辆汽车的电动机电能最终转化为机械能的效
率75％，当汽车在水平路面上匀速行驶时，受到的
牵引力为150N，则汽车的行驶速度是多大？3．雷电是常见的自然现象，雷电发生时常常看见闪电和听到雷声。人眼看到一次瞬间闪光的闪电，经高速摄影提示，往往是由多次相继的放电组成，其中每一次放电，称为一次闪击。若某次闪电包含5次闪击，共由云层向地面输送了30 C的负电荷，每次闪击的平均持续时间为S（假设每次闪击向地面输送的电荷量相等），则一次闪击的电流是______A；云层和地面之间的电压约为V， 该次闪电释放电能约为_____J4．某同学想估算家中电子石英钟的功率,他进行了如下操作：将阻值为5的小电珠连接到一节新的5号电池上进行放电试验,累计放电后电池基本失效，则在放电过程中通过小电珠的电荷为 C；查阅相关资料，知道一节新的同种电池可使家中电子石英钟工作约300天，则该电子石英钟的功率为 W.（设电池在工作过程中电压保持不变）
