电能[下学期]

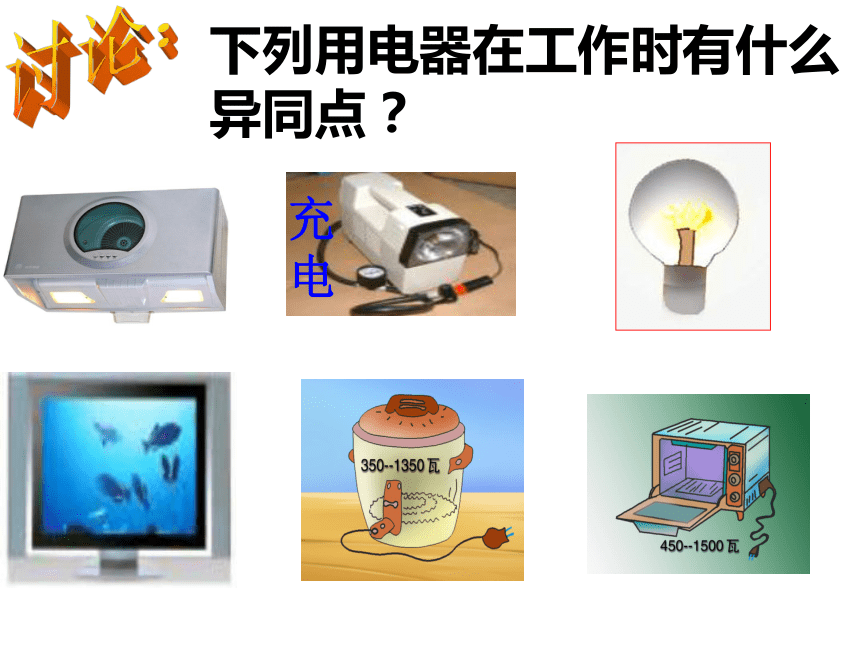

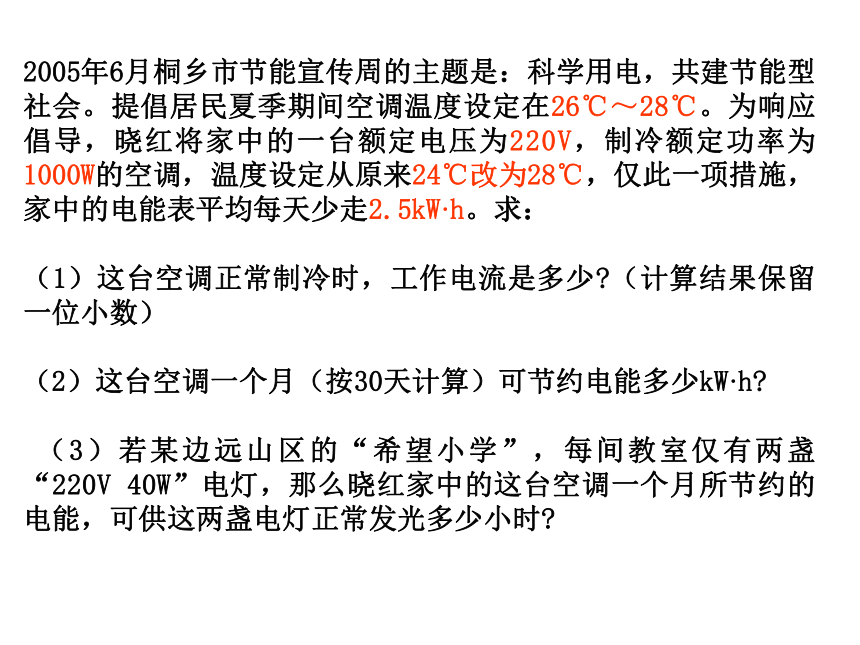

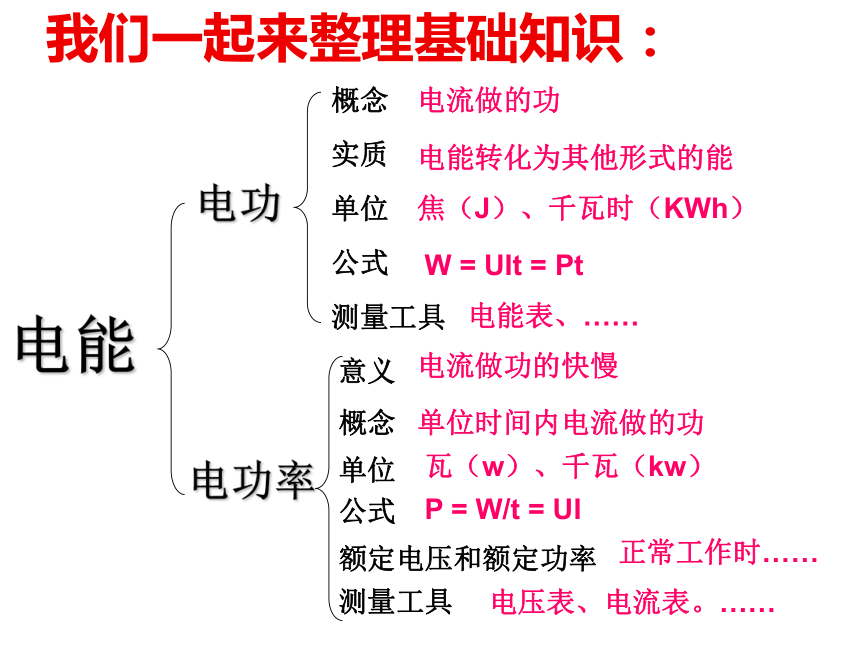

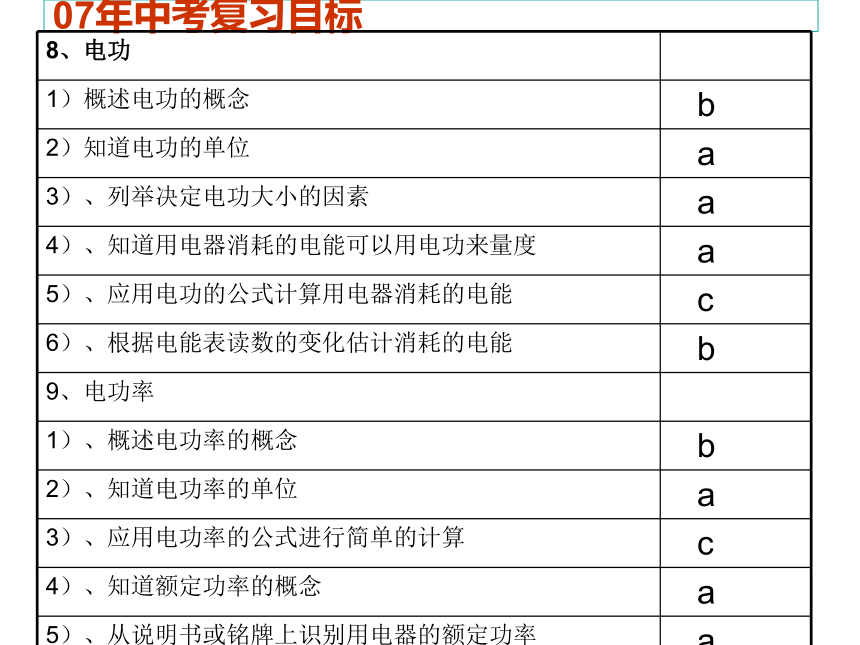

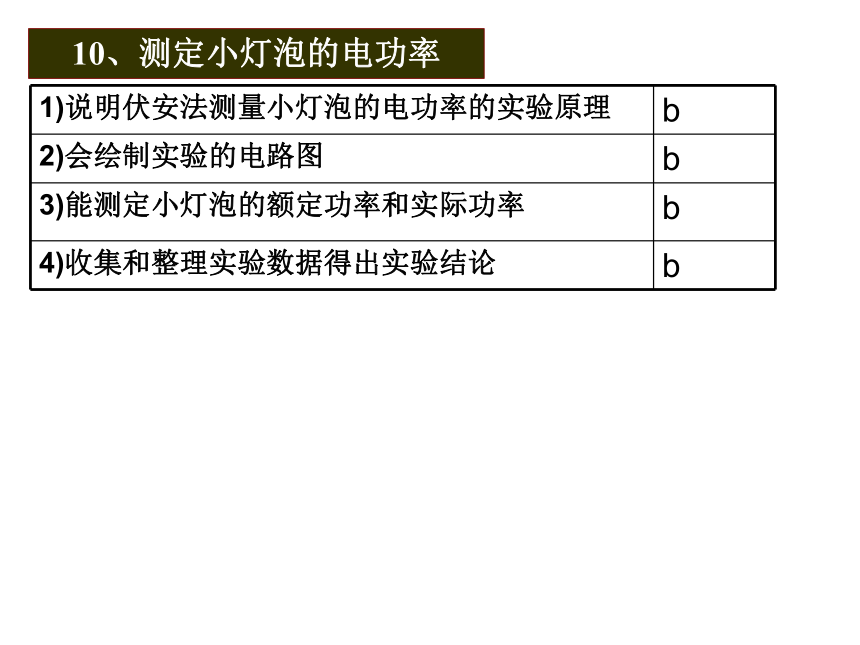

课件37张PPT。电能07年中考复习07年中考复习目标10、测定小灯泡的电功率下列用电器在工作时有什么异同点？讨论：充电我们一起来整理基础知识：电能电功概念单位公式电功率概念公式意义单位实质测量工具测量工具额定电压和额定功率W = UIt = Pt电能转化为其他形式的能焦（J）、千瓦时（KWh）电流做的功电能表、……电流做功的快慢单位时间内电流做的功瓦（w）、千瓦（kw）P = W/t = UI 电压表、电流表。……正常工作时……2005年6月桐乡市节能宣传周的主题是：科学用电，共建节能型社会。提倡居民夏季期间空调温度设定在26℃～28℃。为响应倡导，晓红将家中的一台额定电压为220V，制冷额定功率为1000W的空调，温度设定从原来24℃改为28℃，仅此一项措施，家中的电能表平均每天少走2.5kW·h。求：

（1）这台空调正常制冷时，工作电流是多少?（计算结果保留一位小数）

（2）这台空调一个月（按30天计算）可节约电能多少kW·h?

（3）若某边远山区的“希望小学”，每间教室仅有两盏“220V 40W”电灯，那么晓红家中的这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时?

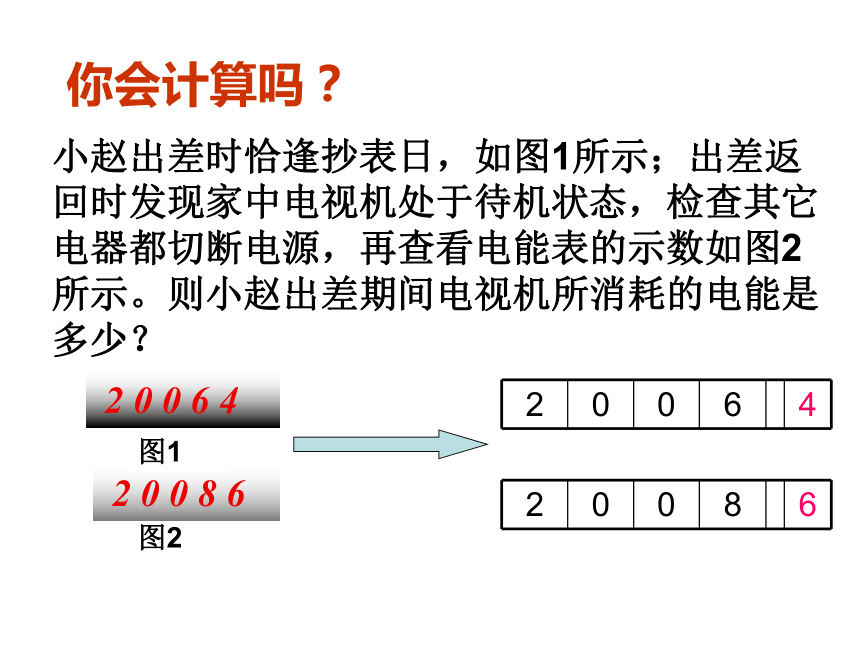

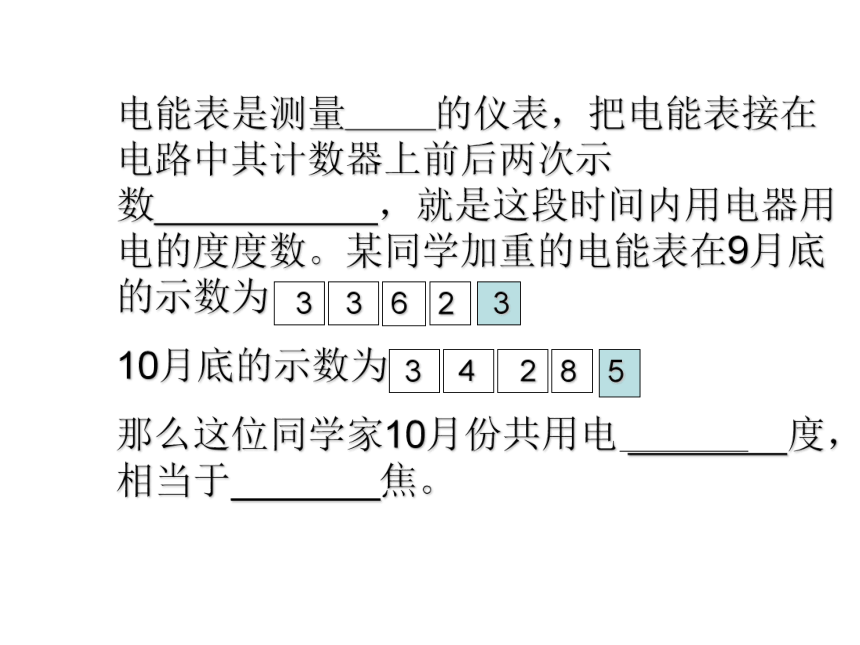

你会计算吗？小赵出差时恰逢抄表日，如图1所示；出差返回时发现家中电视机处于待机状态，检查其它电器都切断电源，再查看电能表的示数如图2所示。则小赵出差期间电视机所消耗的电能是多少？电能表是测量 的仪表，把电能表接在电路中其计数器上前后两次示数 ，就是这段时间内用电器用电的度度数。某同学加重的电能表在9月底的示数为
10月底的示数为

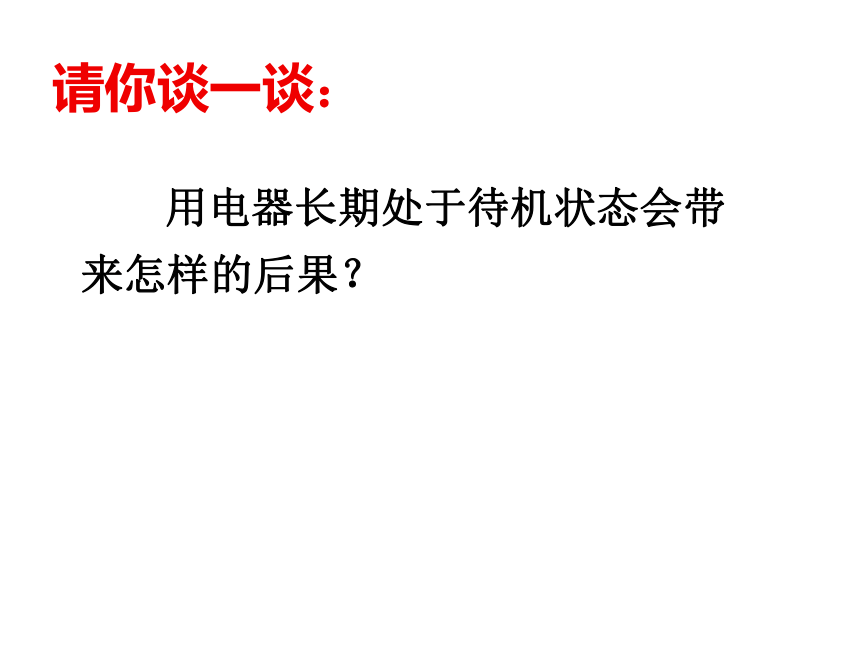

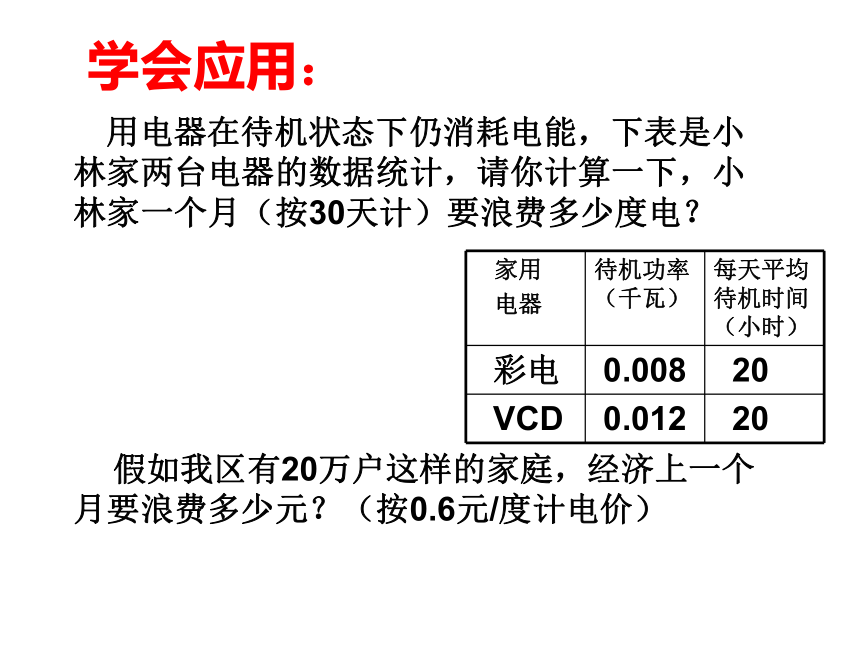

那么这位同学家10月份共用电 度，相当于 焦。3362334285学会应用： 用电器在待机状态下仍消耗电能，下表是小林家两台电器的数据统计，请你计算一下，小林家一个月（按30天计）要浪费多少度电？ 假如我区有20万户这样的家庭，经济上一个月要浪费多少元？（按0.6元/度计电价） 用电器长期处于待机状态会带来怎样的后果？请你谈一谈：资料一： 家用电器处于待机状态既耗电又污染环境
澳大利亚电器设备能源与效率委员会新近的研究成果显示，长期处于待机状态的家用电器不仅会耗费可观的电能，而且其释放出的二氧化碳还会对环境造成不同程度的影响。
???? 待机状态下的电器会释放大量温室气体——二氧化碳，在一定程度上加速了气候的变暖。统计表明，澳大利亚每年因这一原因排放的二氧化碳达500万吨。为此，澳电器设备能效委员会主席托尼·马克建议人们在不用电器设备的时候，将它们彻底关掉。
????资料二： 2005年8月19日下午13：20分左右，在长春市最为繁华的重庆路上一老式木质结构的楼房突然燃起熊熊大火，事故原因是一户家庭中的电视机长期处于待机状态起火。
你能否用电能表来粗测电视机待机时的电功率？如果能还需要什么工具和注意什么?请你思考：现有某型号的电动摩托车的一些性能参数如下表所示：1、若该电动摩托车在行使过程中轮胎与地面接触的总面积为1.5×10-2 m2，那么其载重量最大不能超过多少Kg？
（取=10N/Kg）
2、若该车以10m/s的速度匀速行使时，受到的阻力为50N，电能转化为机械能的效率为80%，求该车充足一次电后，以上述情况行使时，最多能行使多远？此过程中摩托车的工作电流是多大？在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V 18W”的电阻和若干开关、导线．
（1）小虎第一个完成设计，他设计的电路如图24 所示．他编制的试题是：“在图24所示的电路中，闭合开关S1，通电5分钟产生多少热量?” 请你解答此题： (2)小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是___________．”请你在图24中完成小华的设计，并将电路大 小功率之比填入空格中．
(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图25的方框内，画出小明所设计的电路图．
?如图所示的电路中，电源电压保持不变，S闭合，调节滑动变阻器使电压表的示数为10伏时，变阻器所消耗的电功率为10瓦，调节滑动变阻器的滑片到某一位置时，电压表的示数为5伏，此时变阻器消耗功率为7.5瓦。求：
（1）电源电压U
（2）定值电阻R0的阻值b c a如图电源、电压不变，灯泡L的额定电压为9伏，当滑动变阻器的滑片P在中点时c时灯L正常发光，灯泡的电功率为PL；当滑动变阻器的滑片P在b端时灯泡的电功率为PL1，且PL：PL1=9：4。求：
（1）滑动变阻器的滑片P在b端时电压表的示数为多少伏？
（2）电源电压为多少伏？描述常用电器的工作原理电灯电扇电热器电吹风电饭煲冰箱洗衣机下表是我国市场上某种双桶洗衣机所用电动机的工作参数和该洗衣机洗涤时正转－停－反转……的时间顺序。
该洗衣机在额定电压下工作时，求：
（1）若洗涤电动机和脱水电动机同时转动，则此时通过洗衣机的电源线的电流是多少？
（2）分别求出洗涤电动机和脱水电动机工作时的电功率。
（3）该洗衣机洗涤14分钟后又脱水2分钟，在这段时间内洗衣机消耗的电能是多少？ 你能读懂下面某灯泡的铭牌吗？额定电压：用电器正常工作时的电压。额定功率：用电器在额定电压下工作（正常工作）时的功率。请你观察：测定小灯泡的电功率原理：
器材：
电路图：
步骤：
实验表格：P=UI电池若干、导线若干、开关、待测小灯泡、电压表、电流表、滑动变阻器伏安法例、如图所示的是测定额定电压为
2.5V灯泡的额定功率的电路图.
（1）a是______表，b是_______表.（2）如果小灯泡的阻值约为10Ω，电源由2节干电池串联组成，电流表有量程为0．6A和3A两档，电压表有量程为3V和15V两档，则a表量程应选______ 档，b表量程应选用_________档.（3）闭合开关，发现小灯泡两端电压只有1．8V，滑动变阻器的滑片P应向 ______ 端移动，才能使电压表示数为_____ ，此时灯泡的实际功率就是额定功率.
（4）要测量的数据是________和_______，计算灯泡的
额定功率公式为______. 电压电流3V0．6A左2．5V电压电流P=UI例．如图所示是小明同学用伏安法测小灯泡电功率的实验电路图，闭合开关，移动滑动变阻器的滑片P，当电压表的示数为6伏时，小灯泡正常发光，此时电流表示数为0.5安，求：
（1）小灯泡正常发光时的电阻。
（2）小灯泡正常发光时消耗的电功率。（3）小灯泡正常工作1分钟所消耗的电能。基础过关 1、用电器标有“220V 60W”的字样，“220V”是它的__________；“60W”是它的___________。这个用电器正常工作时通过它的电流强度是_____A，用电器的电阻是____Ω。
2、一间教室里有4盏60W的电灯，同学们注意节约用电，做到人走灯熄，这样平均每天能少开半小时，则一个月（30天）可以节约______千瓦时的电。
3、1度电可使某台电视机在额定电压下正常工作10小时，由此可知该电视机的额定功率是____瓦。
4、下列器材中能直接测出电功的是（ ）
A、电流表 B、电压表 C、电能表 D、验电器额定电压额定功率0.728073.6100C5、为了比较标有“2．5V”和“3．8V”小灯泡的额定功率大小，小明利用实验室器材进行了如下实验： (1)先连接电路(如图所示)，测定“2．5V”小灯泡的电功率，并记录结果如表一。然后小明从电路中取下 “2．5V”小灯泡，换上“3．8V”小灯泡，并改用电压表 “0-15V”量程进行实验。闭合开关后，调节滑动变阻器，他发现电压表示数始终无法达到3．8V。其原因是：________。
(2)补充实验条件后，小明继续实验并记录结果如表二。比较表一和表二数据，可知正常发光时，哪只灯泡的电功率大? 。能力提高 1、1台电冰箱标有“220V 110W”，每天压缩机运转时间累计10小时，在1个月（30天）内，电流对它做功（ ）
A、33千瓦时 B、33000焦耳
C、33000度 D、1188度
2、手机、数码相机等常用充电电池作为电源。某手机电池铭牌上印有“3.6V 750mAh”字样。则该手机充电后储存的电能是________焦。
3、灯泡的亮暗是由__________的大小决定的，若加在它两端的电压小于额定电压，灯泡就不能正常发光，它的______功率也就__________（填“不等于”或“等于”）它的额定功率。A9720实际功率实际不等于学会应用 小明家电能表的几个重要参数如图所示,家中铺设电路所用的电线允许通过的最大电流为15A,家中已有用电器的总功率为2200W,最近又准备购买一台电热水器,性能指标如下表所示.220v 5(20)A220v
5(20)A(1)如果安装了这台电热水器,家中所有用电器同时工作时的最大电流将达到　　　A,家中电路所用的电线　　　　承受(选填“能”或“不能”).19.1不能（３）通过对以上问题的研究，你认为如果他家购买了这台电热水器，在使用时应该采取什么措施？ 可以换家中电线或另接导线给电热水器（2）小明家电能表可以接在最大功率为多大的电路上？如果家里所有电器同时工作是否会超过电能表的负荷？解：P=UI=220V×20A=4400瓦
∵4400瓦＞2200瓦+2000瓦=4200瓦
∴不超过电能表的负荷请你设计 在”测定小灯泡的电功率”的实验中,已知小灯泡的额定电压为3.8V，假如电压表0～15伏量程已损坏，你能否测出小灯泡的额定功率？电功的实质：
电流做功的过程，就是把电能转化为其他形式的能的过程
计算公式：我们一起来整理：W = UIt = Pt电功的单位： 焦耳、千瓦时1.概念：单位时间内电流所做的功叫电功率。3.计算公式：电功率——表示电流做功的快慢P=W/t定义公式P=UI计算公式2.电功率的单位：瓦特（W）、千瓦（kw)4、电器的额定电压和额定功率额定电压（U额)：用电器正常工作时的电压额定功率(P额）：用电器在额定电压下消耗的功率5、实际值与额定值间的关系（1）当U实=U额时，P实=P额
（2）当U实（3）当U实>U额时，P实>P额用电器正常工作用电器都不正常工作
