透镜成像[下学期]

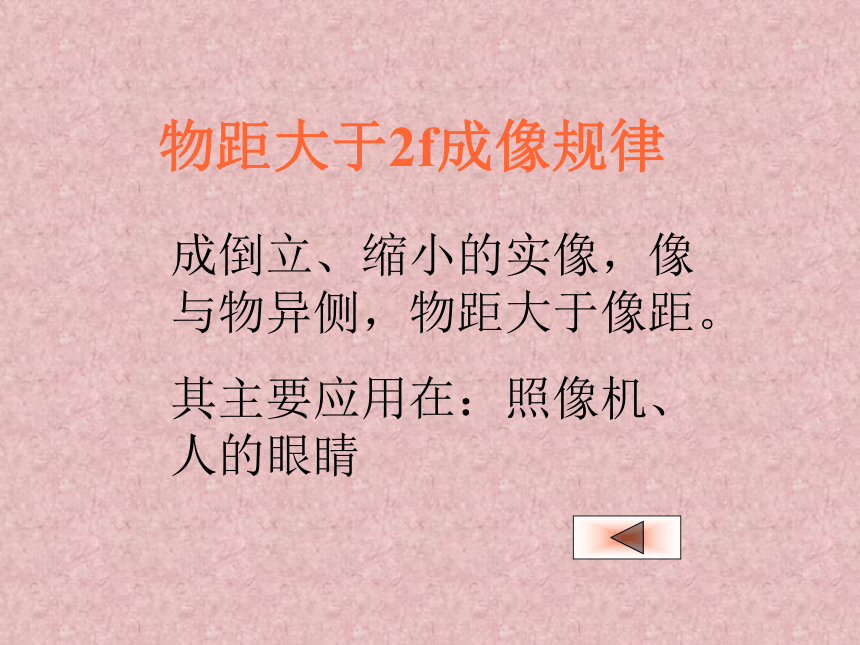

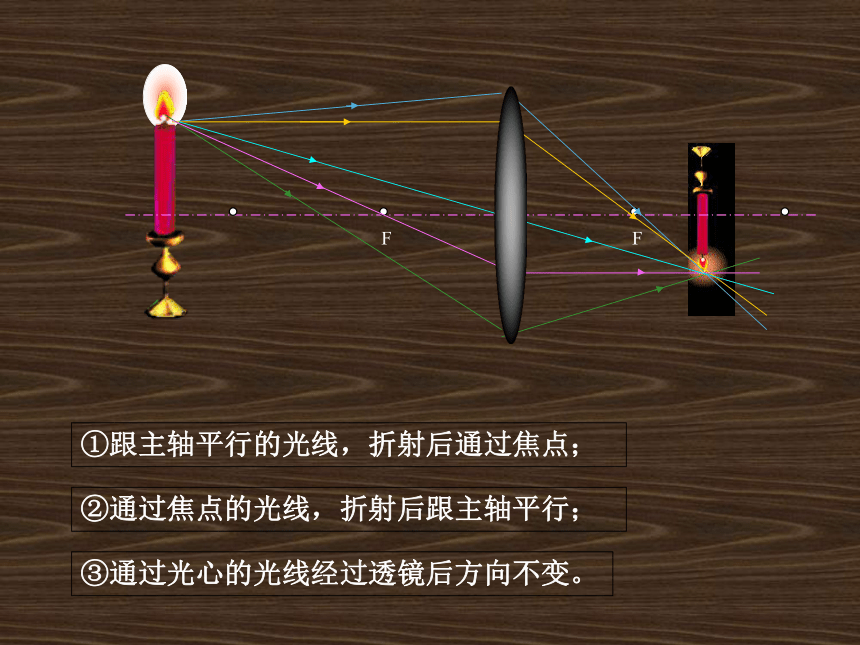

课件20张PPT。 凸透镜成像规律及其应用制作者：叶坚鹏FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距大于2f成像规律 成倒立、缩小的实像，像与物异侧，物距大于像距。

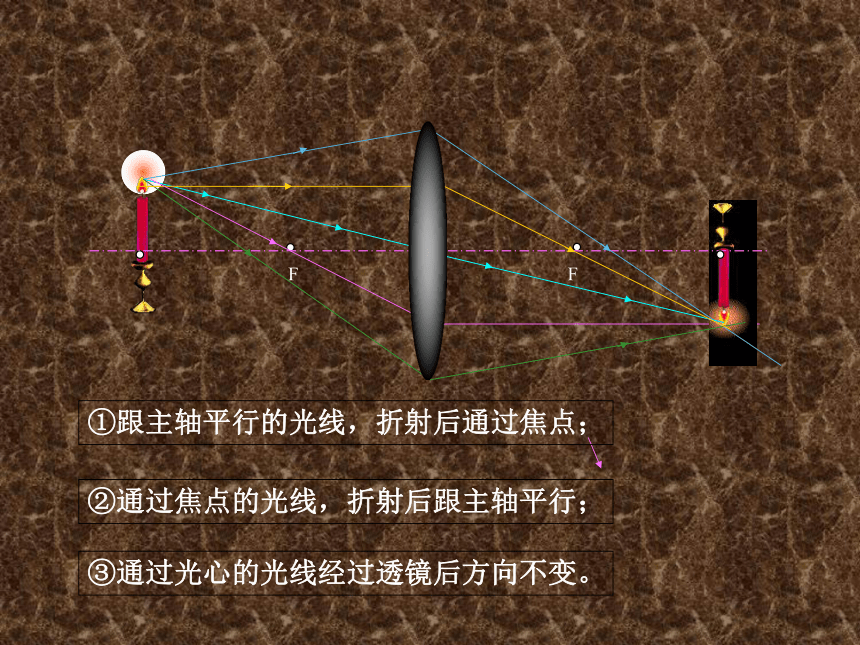

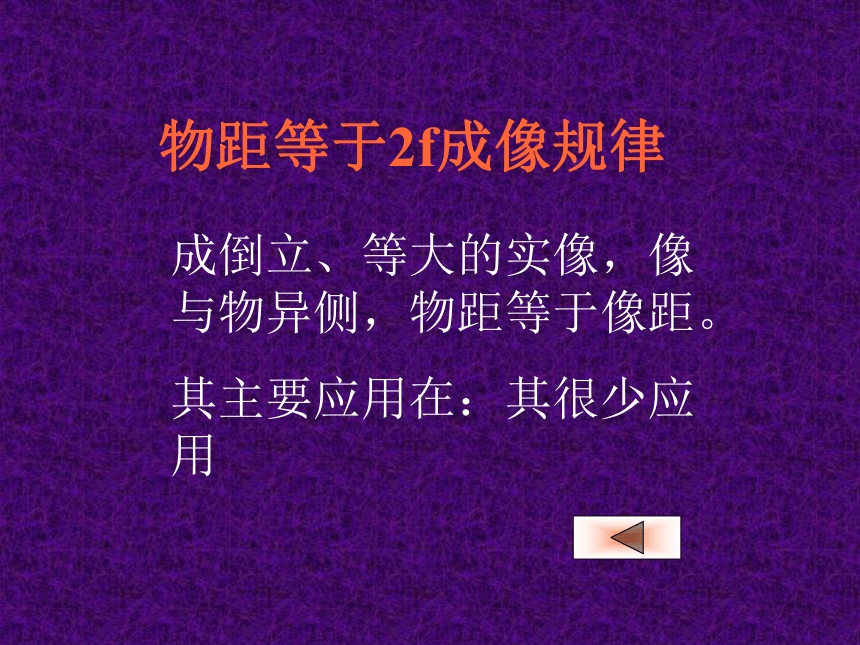

其主要应用在：照像机、人的眼睛FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距等于2f成像规律 成倒立、等大的实像，像与物异侧，物距等于像距。

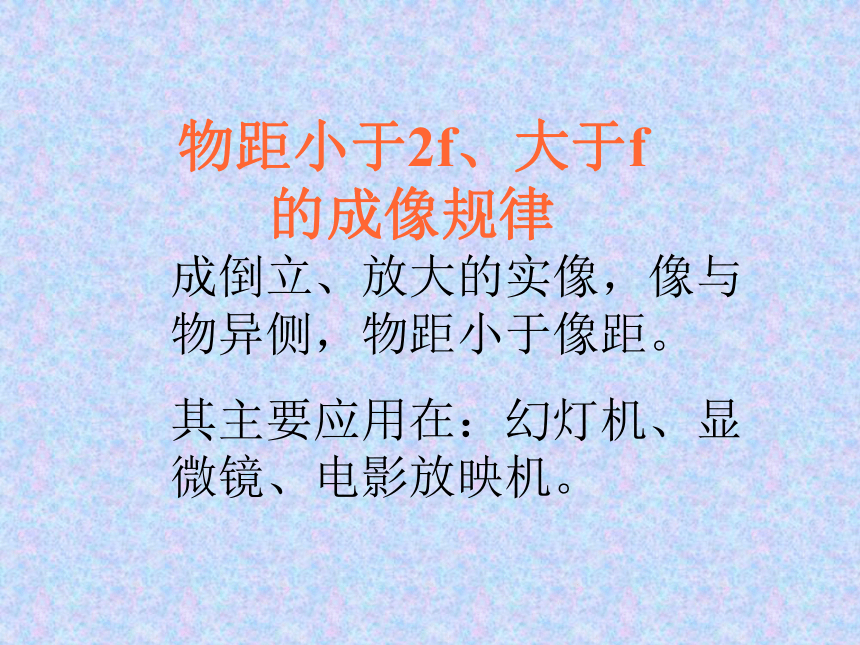

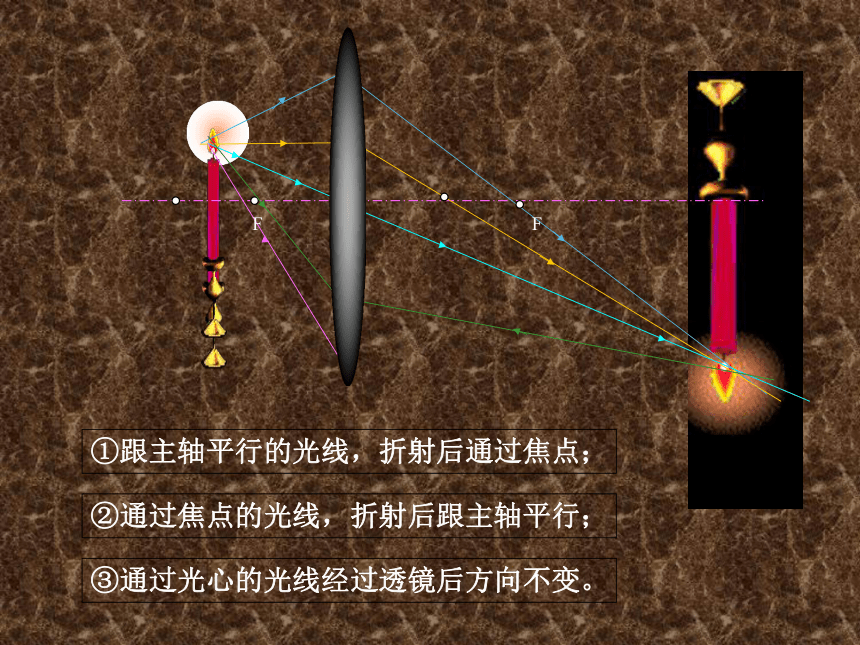

其主要应用在：其很少应用FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于2f、大于f的成像规律 成倒立、放大的实像，像与物异侧，物距小于像距。

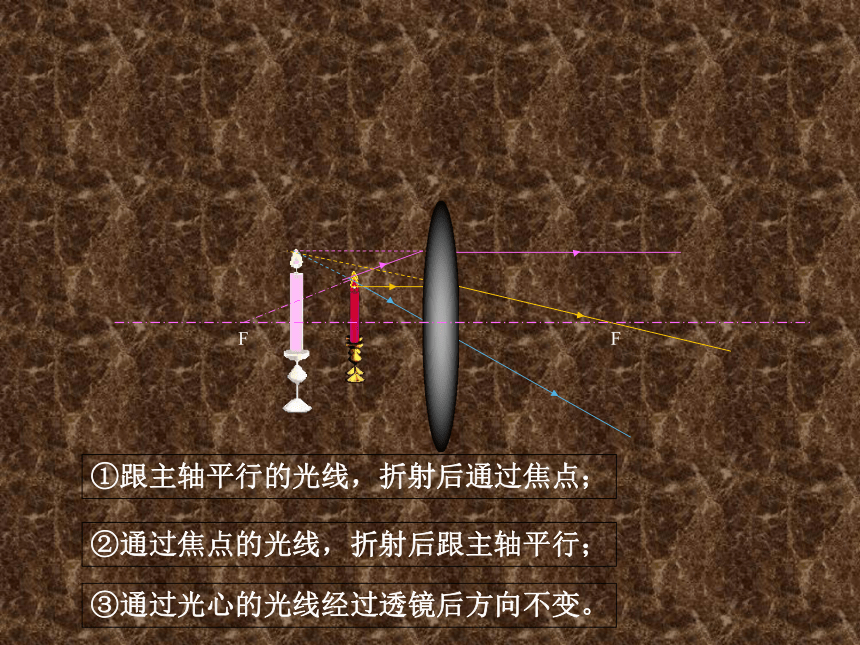

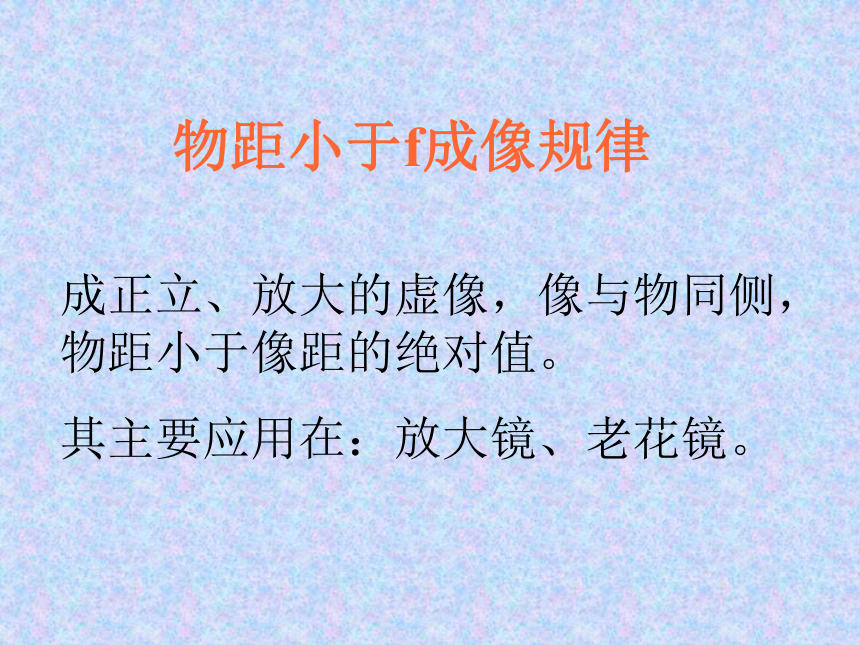

其主要应用在：幻灯机、显微镜、电影放映机。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距小于f成像规律 成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。
其主要应用在：放大镜、老花镜。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。凹透镜成像规律 成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。
其主要应用在：近视镜。凸透镜成缩小实像的条件　　物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像．一、照相机1、原理　　物体到凸透镜的距离大于2倍焦距时，成倒立、缩小的实像．2、构造镜头快门光圈环取景窗胶片凸透镜成像规律　　物体到凸透镜的距离在2倍焦距和焦距之间时，成倒立、放大的实像．二、幻灯机　　幻灯机是利用凸透镜能成倒立、放大的实像这个道理制成的．凸透镜成像规律　　物体到凸透镜的距离小于焦距时，成正立、放大的虚像．三、放大镜　　放大镜是一个短焦距的凸透镜，用来成正立、放大的虚像．凸透镜成像规律同学们再见！
