凸透镜成像规律复习[下学期]

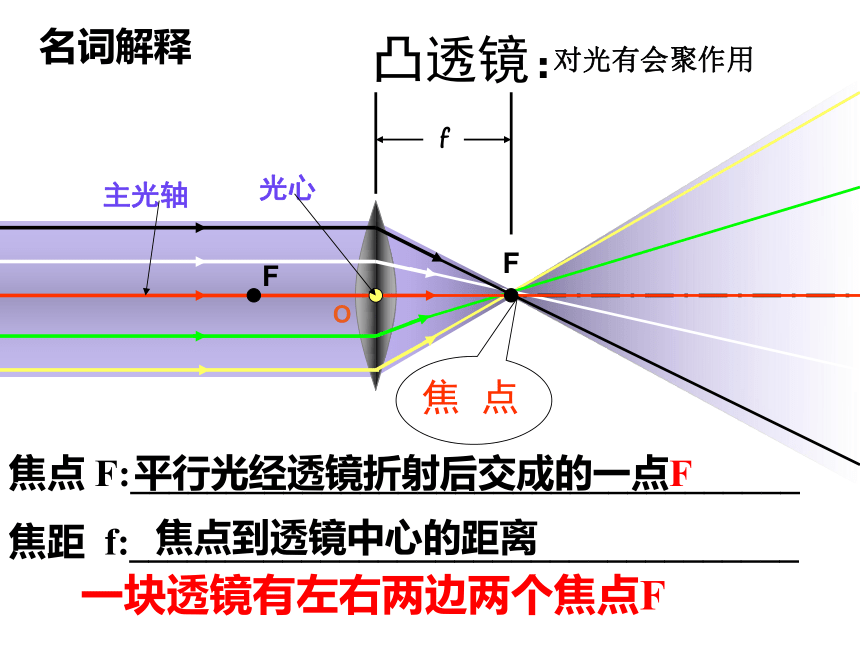

课件25张PPT。F凸透镜：焦 点光心主光轴fF对光有会聚作用O名词解释焦点 F:___________________________________

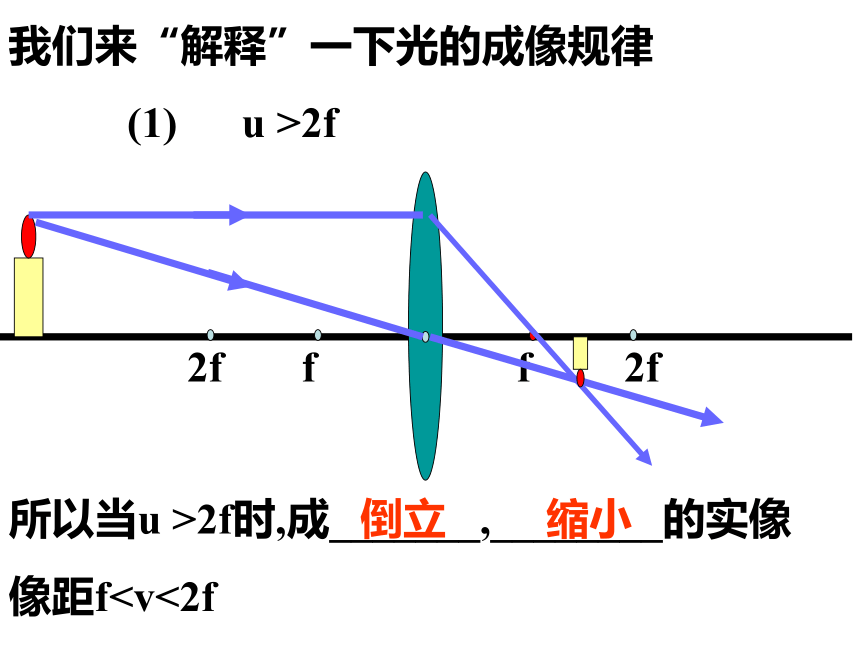

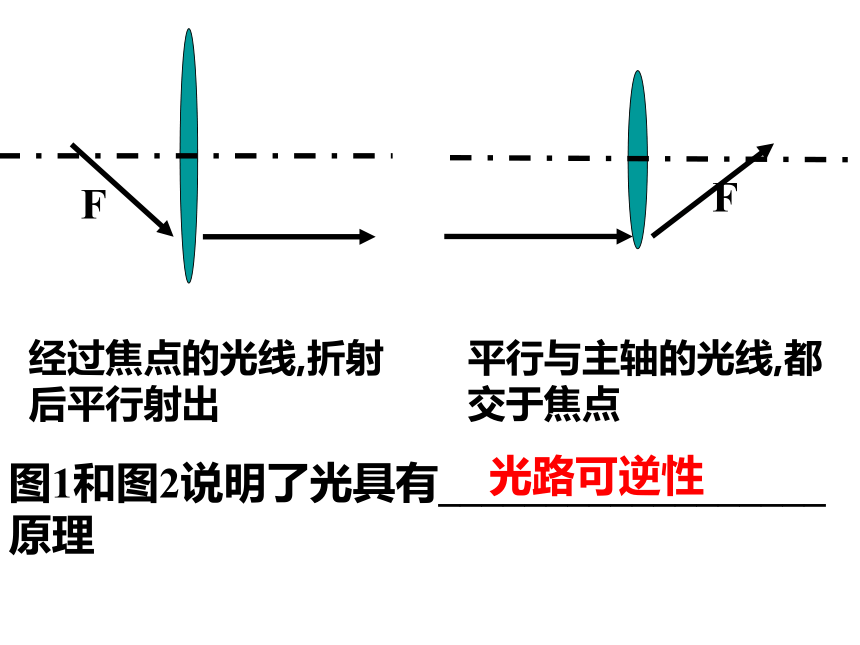

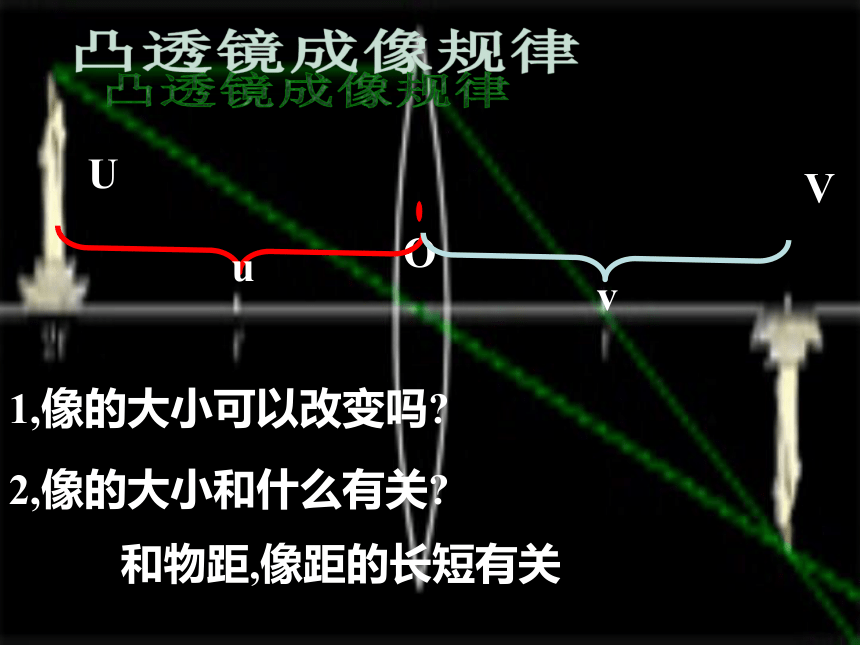

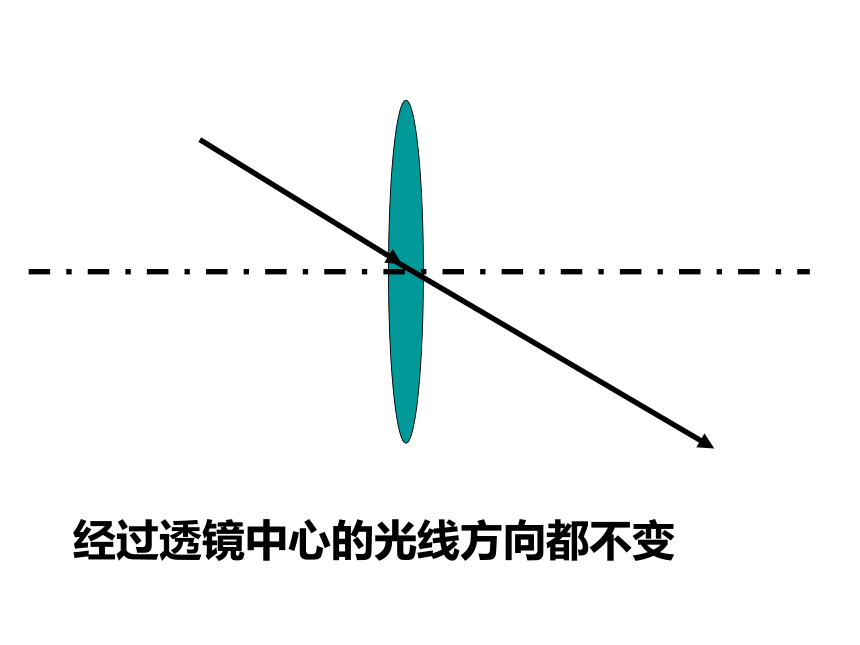

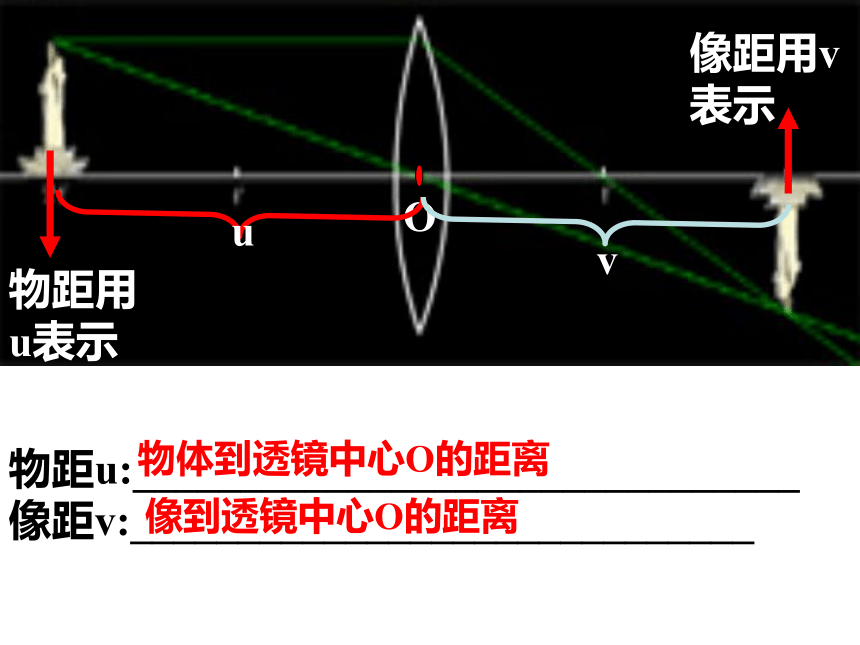

焦距 f:___________________________________一块透镜有左右两边两个焦点F平行光经透镜折射后交成的一点F焦点到透镜中心的距离经过透镜中心的光线方向都不变F经过焦点的光线,折射后平行射出F平行与主轴的光线,都交于焦点图1和图2说明了光具有__________________原理光路可逆性凸透镜成像规律物距u:_______________________________像距v:_____________________________物距用u表示像距用v表示Ouv物体到透镜中心O的距离 像到透镜中心O的距离 OUVuv凸透镜成像规律1,像的大小可以改变吗?2,像的大小和什么有关?和物距,像距的长短有关我们来“解释”一下光的成像规律(1) u >2ff2ff2f所以当u >2f时,成_______,________的实像

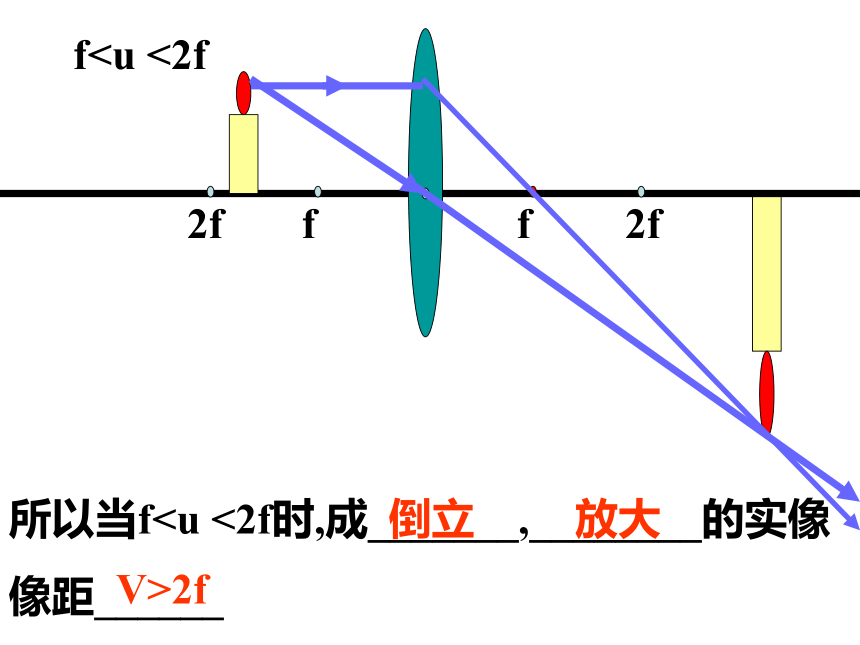

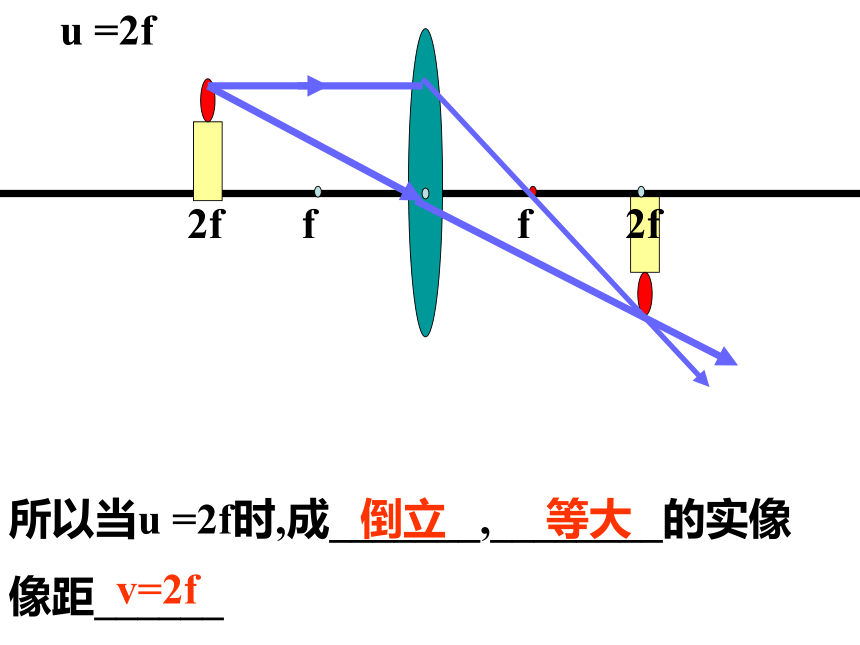

像距f像距______倒立等大v=2ff像距______倒立放大V>2fu =ff2ff2f所以当u =f 时,不成像u (1)当u=25厘米时,所成的像一定是__________.
(填像的性质)
(2)当u=15厘米时,所成的像一定是__________.
(3)当u=8厘米时,所成的像一定是__________.
(4)当u=20厘米时,所成的像一定是__________.
2.某同学经过一节课的实验探究，写出了如下一些结论，你认为她的记录中不正确的是：( )
A．凡是实像，都是倒立的
B．凡是虚像，都是正立的
C．凸透镜所成的实像，既有放大的，又有缩小的
D．凸透镜所成的虚像，既有放大的，又有缩小的D3.一蜡烛位于凸透镜前3倍焦距处，在它移近凸透镜1.5倍焦距过程中，光屏上得到的像将：( )
A．变大 B。变小
C．先变小，后变大 D。先变大，后变小A4某凸透镜的焦距为12cm，把一物体置于主光轴上，当距透镜15 cm和6cm时，两次所成的像：( )
A．前者成缩小的虚像，后者成放大的实像
B．前者成倒立的、放大的实像，后者成放大的、
正立的虚像
C．都成放大的实像
D．都成正立的虚像1: f =12cm : 2f=24cm2: f <15 cm< 2f 倒立放大的实象3: 6 cm< f正立.放大的虚象 BuA．透镜的2倍焦距以外
B．透镜的2倍焦距处
C．透镜的焦点以外
D．透镜的焦点以内Df2ff2f照相机的镜头相当于一个凸透镜,在胶片上得到被拍景物的像是：( )
A．正立、放大的虚像 B. 正立、缩小的虚像
C．放大、倒立的实像 D. 缩小、倒立的实像D照相机是利用凸透镜能够成缩小实像的现象来拍摄照片的，若镜头焦距为15cm，那么被拍景物到照相机镜头的距离应该是：( )
A．超过30 cm B。在15 cm到30 cm之间
C．正好30 cm D。正好15 cmAf像、物异侧
v>2f 放大倒立实像 在屏幕上成像 3、右图是投影仪的结构图．在水平放置的凸透镜的正上方有一个与水平面成45°角的平面镜，右边竖直放一屏幕．物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．老师在使用投影仪时，发现屏幕上的画面太小，正确的调节方法是 （ ）

A、靠近屏幕、向上移动
B、远离屏幕、向下移动
C、靠近屏幕、向下移动
D、远离屏幕、向上移动 B以上各图中成虚像的是：( )
A．a、b B.b、c C.a、c D.a、dD2.如图所示，小男孩拿着一个直径比较大的放大镜，伸直手臂观察窗外远处的物体，可以看到物体的像。小男孩观察到的是：( )
A．正立的像
B．虚像
C．倒立的像
D．放大的像C4.在“研究凸透镜成像实验”中，物体在光屏上所成的像一定是 ( )
A正立的像 B缩小的像 C放大的像 D倒立的像D5.关于实像和虚像，下列说法正确的是：( )
A实像能用光屏承接，虚像也能用光屏承接
B实像是光的折射形成的，虚像是光的反射形成的
C实像是实际光线会聚而成的，虚像是光线反向延长线的交点
D实像是实际存在的像，虚像是实际不存在的像C
