凸透镜成像[下学期]

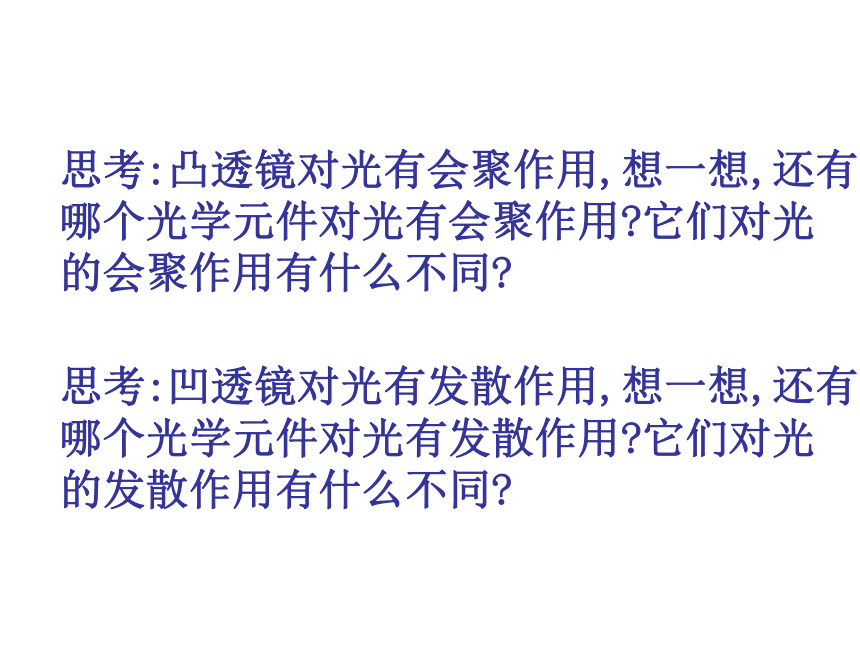

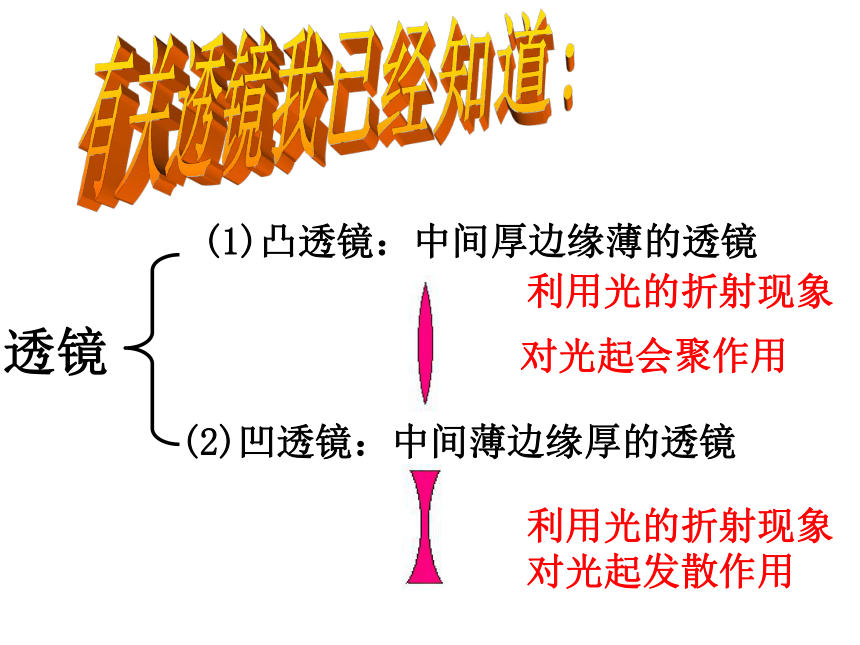

课件37张PPT。有关透镜我已经知道:(1)凸透镜：中间厚边缘薄的透镜(2)凹透镜：中间薄边缘厚的透镜透镜对光起会聚作用利用光的折射现象对光起发散作用利用光的折射现象思考:凸透镜对光有会聚作用,想一想,还有
哪个光学元件对光有会聚作用?它们对光
的会聚作用有什么不同?思考:凹透镜对光有发散作用,想一想,还有
哪个光学元件对光有发散作用?它们对光

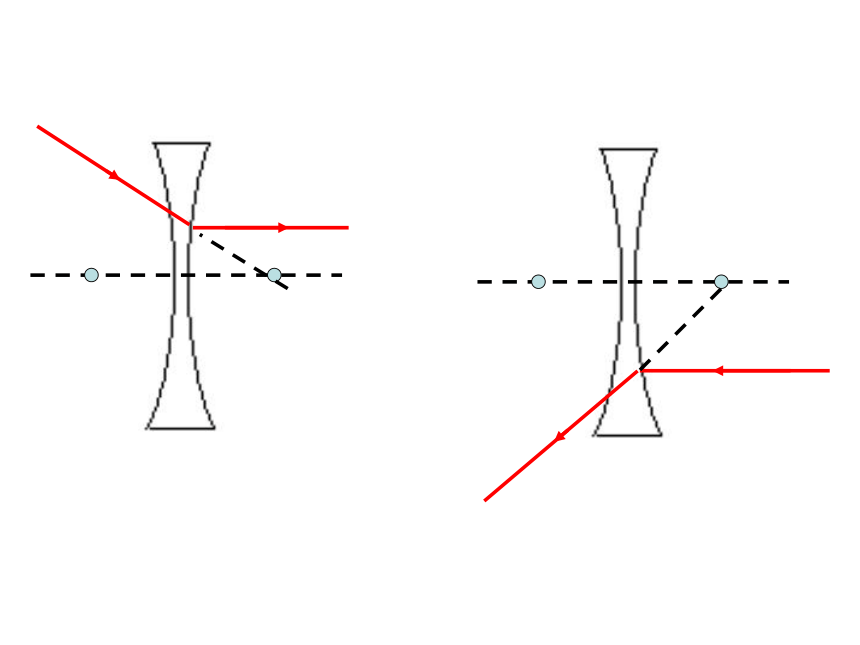

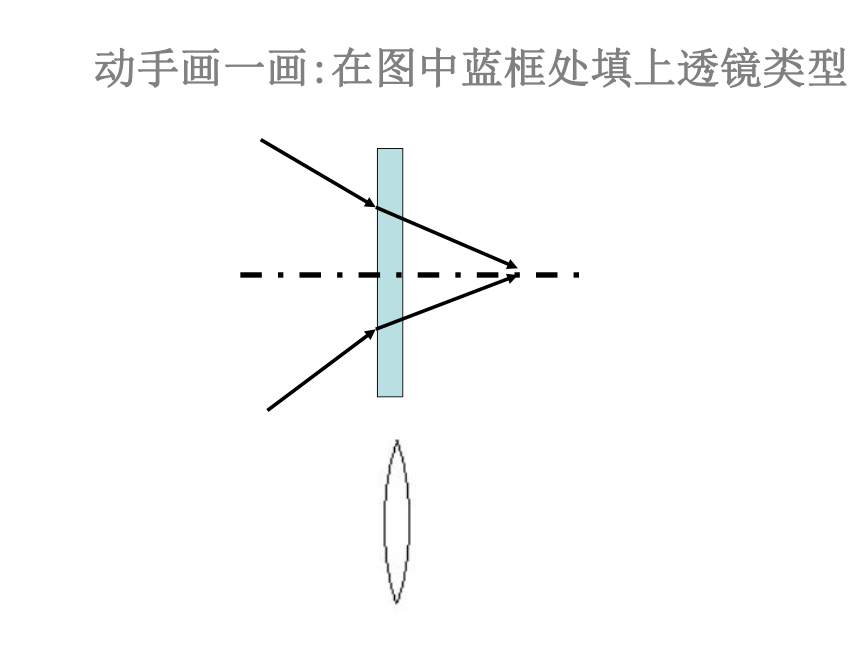

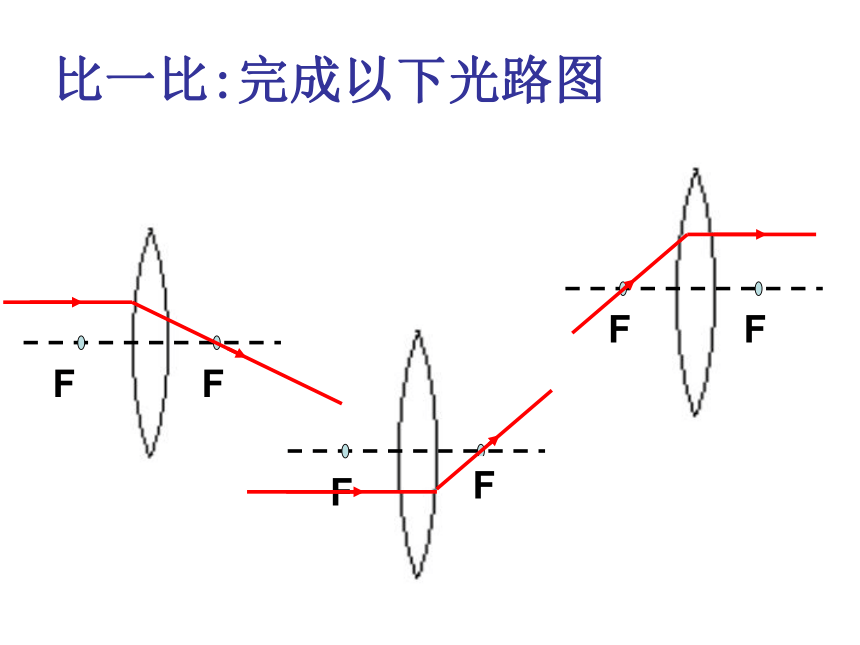

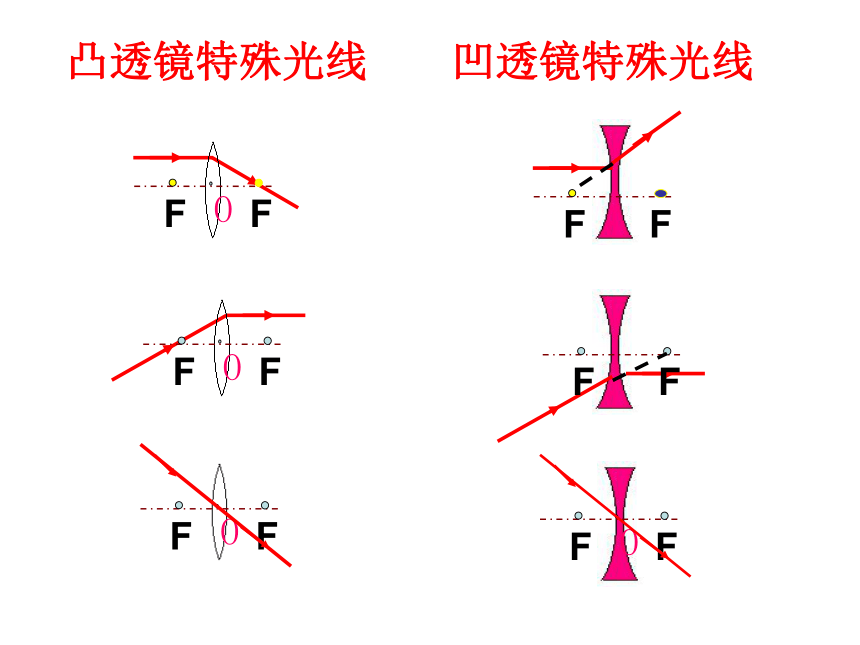

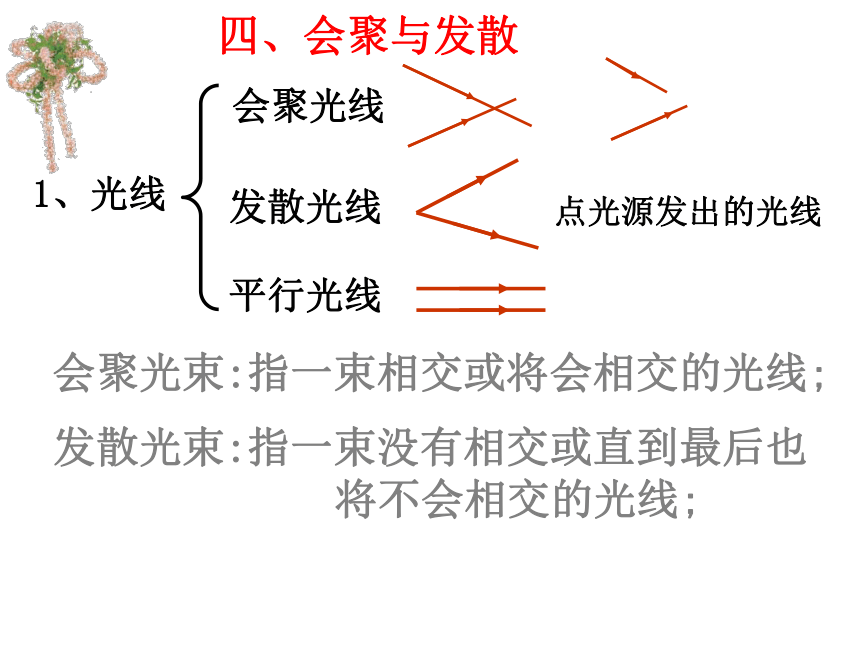

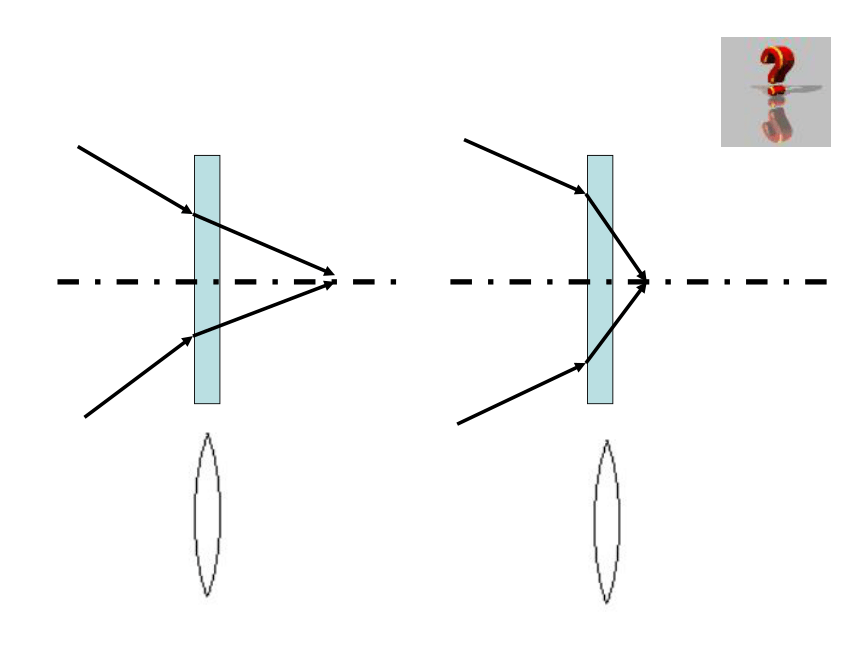

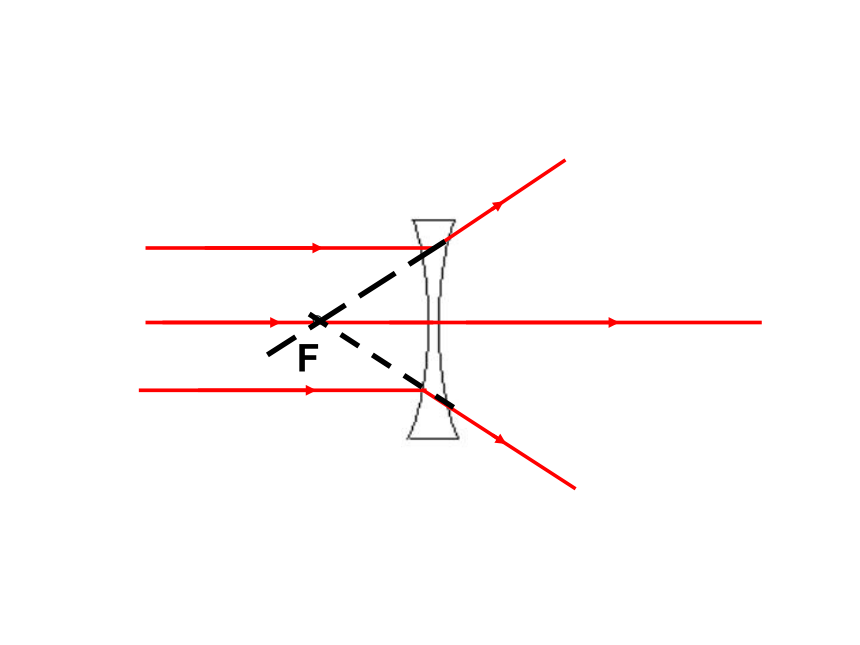

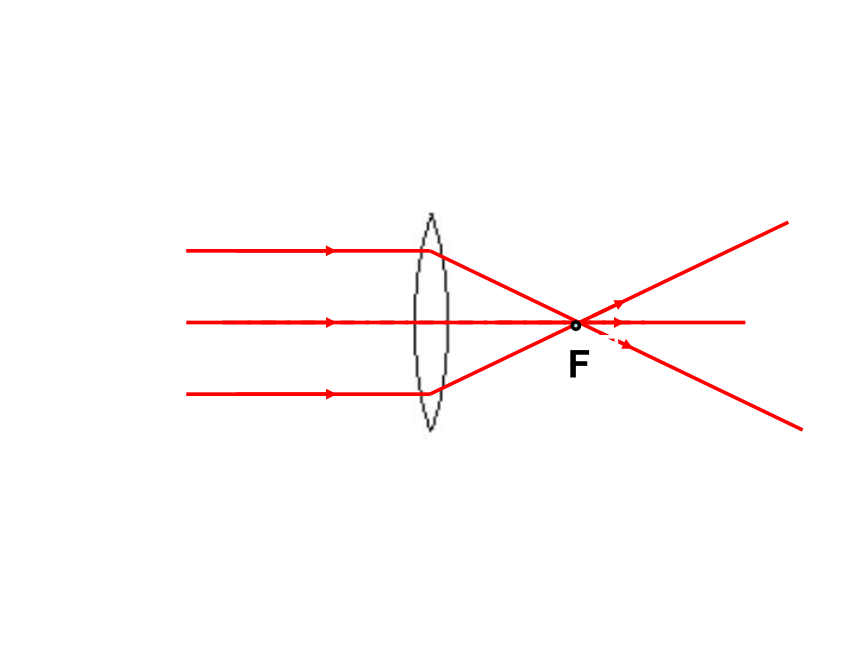

的发散作用有什么不同?F凸透镜特殊光线凹透镜特殊光线FFFFFF比一比:完成以下光路图FFFFFF动手画一画:在图中蓝框处填上透镜类型活动:在图中蓝框处填上透镜类型四、会聚与发散1、光线会聚光线发散光线平行光线点光源发出的光线会聚光束:指一束相交或将会相交的光线;发散光束:指一束没有相交或直到最后也
将不会相交的光线; 2光学仪器作用会聚作用发散作用改变光路凸透镜平面镜凹透镜ABABFFABA1B1探究凸透镜成像规律FF物距u按照书本P28完成实验u>2fF　调整凸透镜和光屏的高度，使烛焰中心、凸透镜中心、光屏中心在同一高度上。f=10cm实验：研究凸透镜成像规律f＝10厘米u=25厘米u=20厘米u=15厘米u=10厘米u=5厘米倒立缩小实像像所在的范围倒立等大实像倒立放大实像不　能　成　像正立放大虚像v≈16厘米v=20厘米v=30厘米f2f3、凸透镜成像规律倒立缩小实像f2f不　能　成　像正立放大虚像照相机测f幻灯机放大镜思考：若用纸挡住一部分凸透镜，则所成的实像会发生什么变化？所成的实像会变暗，但大小不变，仍成整个的像4、小结（1）一倍焦距分虚实，二倍焦距分大小（3）物像同向不同步，两者速度不相等（4）成实像，更具体：物距小，像距大，
像的尺寸也变大；物像最近4焦距；
像形状，看仔细：上下左右均相反（2）实像分居两侧倒，虚像同侧放大正所成的是正立放大的虚像（1）放大镜u＜f:被观察物体放在焦点以内凸透镜成像的应用v>2f:屏幕离镜头两倍焦距以外v>u所成的是倒立放大的实像（2）幻灯机2f>u>f:幻灯片离镜头的距离大于一倍焦距小于两倍焦距的地方；了解－－显微镜（3）照相机－镜头－凸透镜u>2f:被拍摄的物体离镜头两倍距离以外2f>v>f:胶卷在离镜头大于一倍焦距小于两倍焦距的地方；所成的是倒立缩小的实像v讨论:1．如图所示的光学元件中，对光有发散作
用的是（ ）A.C和D ?B.A和D ?C.A和B ??D.B和D 检查自己D2．电影机的镜头相当于一个凸透镜，当放电影时，银幕上的像不清晰，需（ ）
A．选择一个能清楚地看到影片的位置
B．调节镜头与电影片之间的距离
C．换一个凸透镜
D．电影片本身出问题，换一卷新的 检查自己B3．下列说法正确的是（ ）
A．照相机拍摄照片时，物距应大于2倍焦距
B．幻灯机放映幻灯片时，物距应大于2倍焦距
C．用放大镜观察物体时，物距应大于1倍焦距小于2倍焦距
D．使用放大镜时，物体只能成放大的虚像 检查自己A6、投影仪是利用 　 镜能成一个 、 的　　像的原理制成。当我们想在屏幕得到大一些的像时，应该使投影仪离屏幕
些，且使镜头离幻灯片 些。 检查自己凸透倒立放大实远近7．在一张报纸上铺上一张透明塑料纸，用筷子在塑料纸上滴一个水珠（直径约为5mm），透过扁圆的水珠看报纸上的字，字是 　 （放大、缩小）、 （倒立、正立）、 （实像、虚像），小水珠相当于一面 （凹、凸透）镜。检查自己放大正立虚像凸透　9．照相机的镜头相当于一个_______镜，照相时在底片上形成一个____________的像。为了使远近不同的景物在底片上形成清晰的像，需要旋转镜头，如摄远处的景物时，镜头距离应该_______些（填“伸长”或“缩短”）。检查自己凸透倒立缩小的实缩短凸透镜成像原理
