凸透镜成像规律应用[下学期]

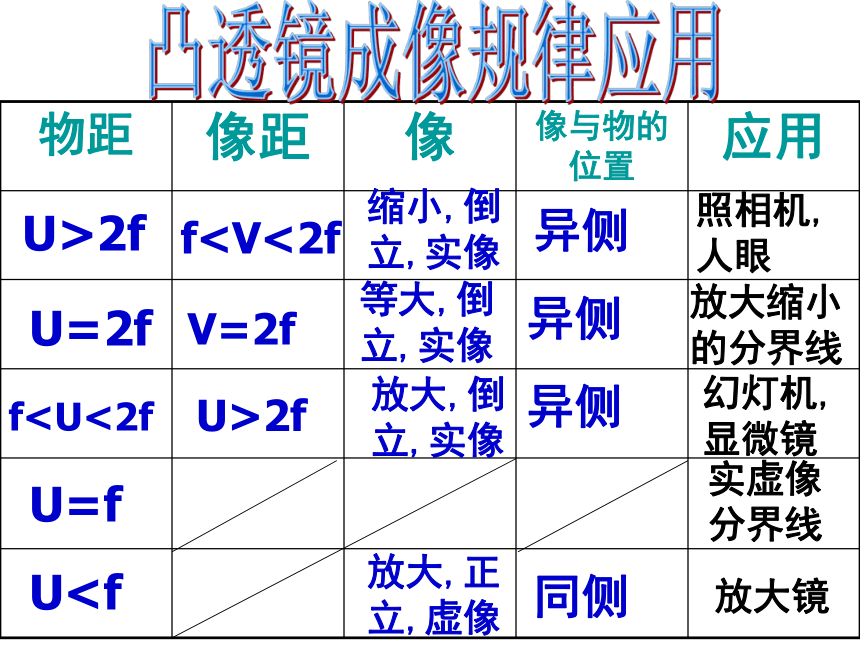

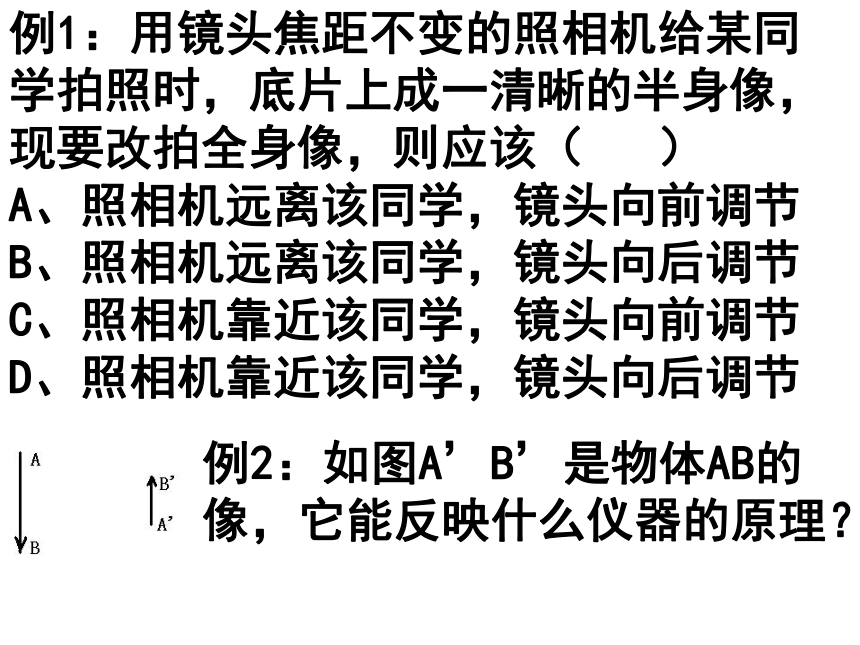

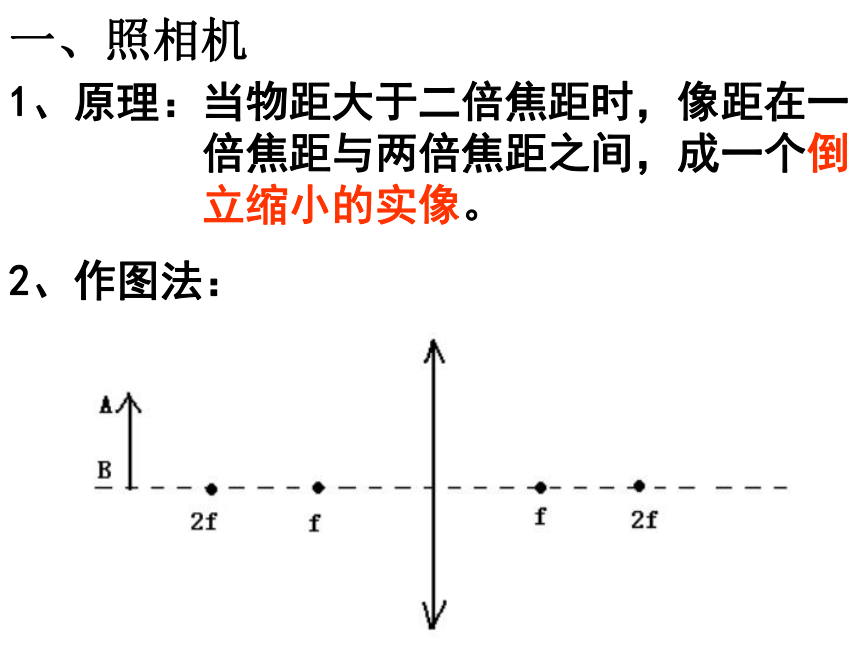

课件15张PPT。凸透镜成像规律应用第三课时U>2fU=2ff分界线凸透镜成像规律应用一、照相机1、原理：当物距大于二倍焦距时，像距在一倍焦距与两倍焦距之间，成一个倒立缩小的实像。2、作图法：例1：用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（ ）
A、照相机远离该同学，镜头向前调节 B、照相机远离该同学，镜头向后调节

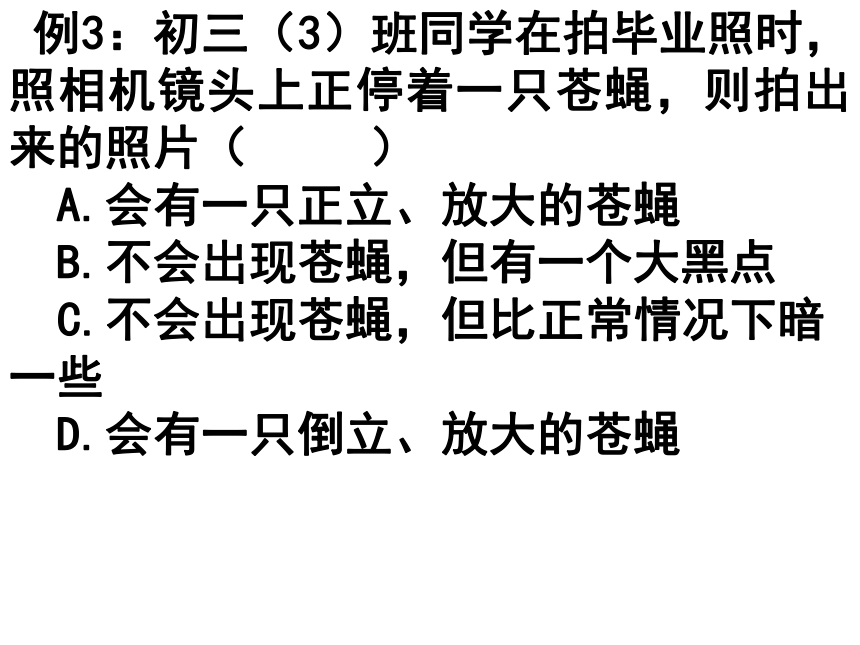

C、照相机靠近该同学，镜头向前调节 D、照相机靠近该同学，镜头向后调节 例2：如图A’B’是物体AB的像，它能反映什么仪器的原理？ 例3：初三（3）班同学在拍毕业照时，照相机镜头上正停着一只苍蝇，则拍出来的照片（　 ）
　A.会有一只正立、放大的苍蝇
　B.不会出现苍蝇，但有一个大黑点
C.不会出现苍蝇，但比正常情况下暗一些

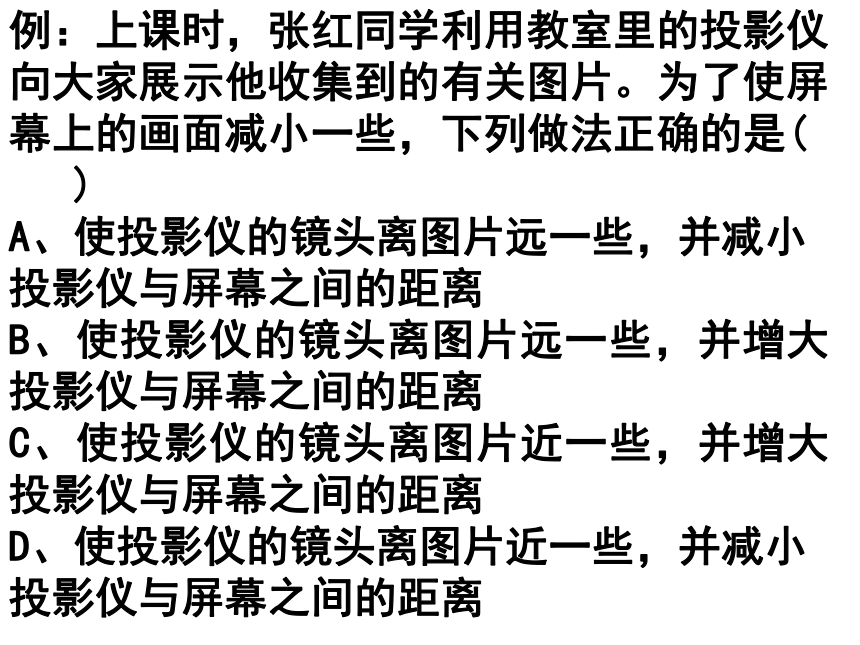

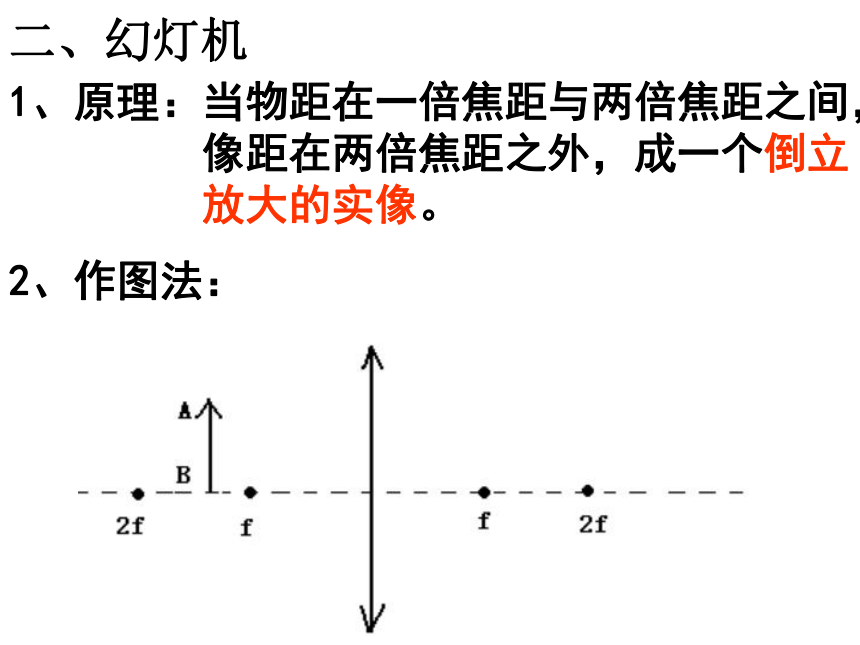

　D.会有一只倒立、放大的苍蝇 二、幻灯机1、原理：当物距在一倍焦距与两倍焦距之间，像距在两倍焦距之外，成一个倒立放大的实像。2、作图法：例：上课时，张红同学利用教室里的投影仪向大家展示他收集到的有关图片。为了使屏幕上的画面减小一些，下列做法正确的是( 　　 )
A、使投影仪的镜头离图片远一些，并减小投影仪与屏幕之间的距离
B、使投影仪的镜头离图片远一些，并增大投影仪与屏幕之间的距离
C、使投影仪的镜头离图片近一些，并增大投影仪与屏幕之间的距离
D、使投影仪的镜头离图片近一些，并减小投影仪与屏幕之间的距离 三、放大镜1、原理：当物距在一倍焦距之内（或在焦点之内），成一个正立放大的虚像。2、作图法：例：小明用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是（　　）
A、眼睛和手指不动，让放大镜离手指稍近些
B、眼睛和手指不动，让放大镜离手指远些
C、放大镜和手指不动，让眼睛离放大镜稍近些
D、放大镜和手指不动，让眼睛离放大镜稍远些四、综合应用1、利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10cm，点燃蜡烛放在距凸透镜15cm处，在凸透镜另一侧上观察一了蜡烛清晰的像，这个像一定是　　，此时像距透镜大约的范围是　　　　　。若蜡烛距透镜是35cm，像是　　　　　。若蜡烛距透镜是8cm，此时光屏上能成像吗？　　　　　。2、一蜡烛距透镜14厘米，在距透镜10厘米处的光屏上成的像是　　　，此透镜的焦距范围是多少？3、物体立于一个f=10cm的凸透镜前，在从距透镜40cm处逐渐移近20cm的过程中，像的大小变化是：（ ）
A. 逐渐变大，但始终不比物体大
B. 逐渐变大，最后比物体大
C. 逐渐变小
D. 像不论如何变化，始终比物体大 4、在做“研究凸透镜成像规律”实验时，小华发现：光具座上标尺的刻度范围是“0～90cm”，而实验桌上却有两个凸透镜，规格如表所示．小华面临的问题是：为了研究凸透镜的成像规律，选用哪个透镜较好？ 你认为，应该选用的透镜是_______（选填“甲”或“乙”）；如果选用另一透镜，在实验过程中将会遇到的问题是：_______________.5.在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d和e点，如图，同时调整光屏的位置，则:(1)把烛焰放在__点，图上出现的像最小；
(2)把烛焰放在__点，屏上出现的像最大；
(3)把烛焰放在__点，屏上不出现烛焰的像；
(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)6、正方形物体ABCD放在如图所示的位置，请你作出该物体大概形状及位置。 7、某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像（ ）
A、一定是实像 　B、一定是虚像
C、一定是放大的像　D、一定是缩小的像
8、在研究凸透镜成像的实验中，先在光屏上得到了烛焰放大清晰的像，如要在光屏上得到清晰缩小的像，可采用的方法是( )
A、将凸透镜向蜡烛方向移动
B、将光屏向凸透镜方向移动
C、将凸透镜向光屏方向移动
D、将蜡烛向凸透镜方向移动
