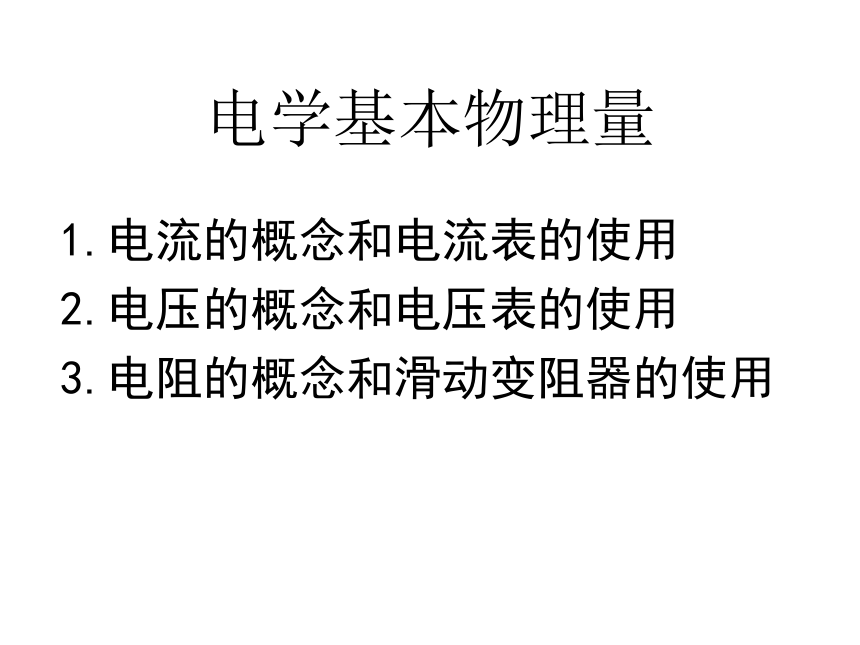

电学基本物理量[上学期]

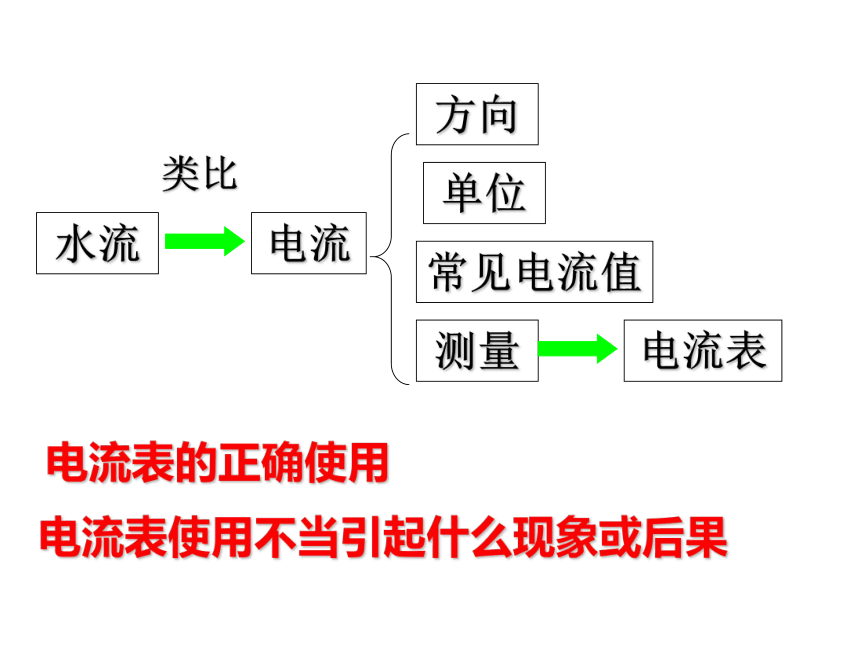

课件9张PPT。电学基本物理量1.电流的概念和电流表的使用

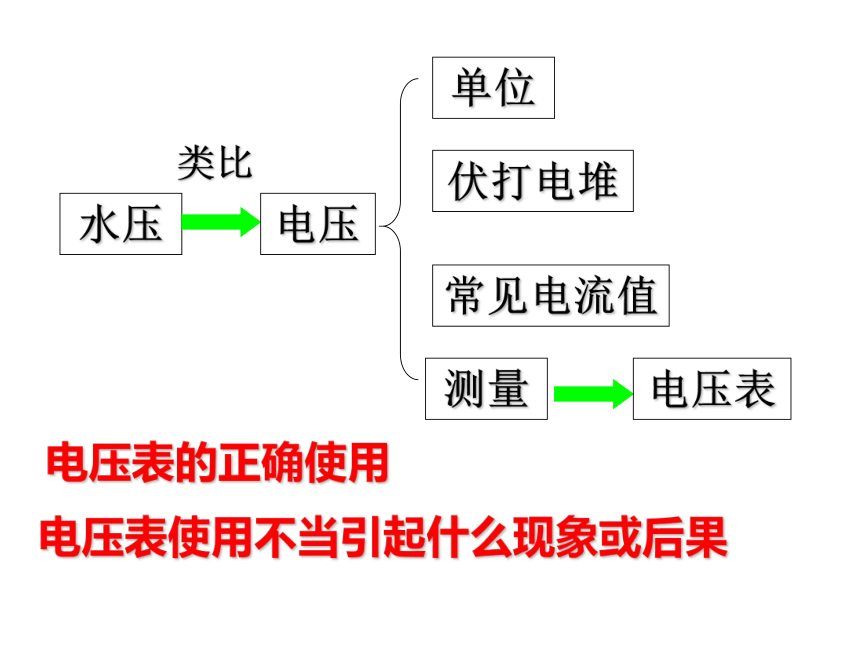

2.电压的概念和电压表的使用

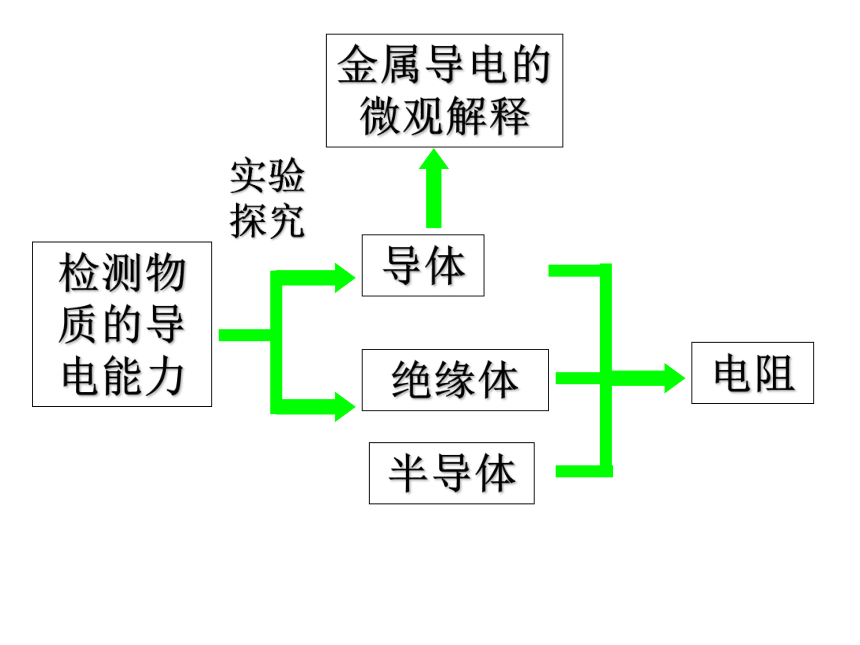

3.电阻的概念和滑动变阻器的使用
电流表的正确使用电流表使用不当引起什么现象或后果电压表的正确使用电压表使用不当引起什么现象或后果单位时间内通过导体横截面电荷量多少是使导体中形成电流的原因导体对电流的阻碍作用1安＝103毫安
　＝106微安1千伏＝103伏
　＝106毫伏
　＝109微伏1兆欧＝103千欧
　　＝106欧电流表电压表伏安法导体两端电压及导体电阻电路中电压由电源来提供由导体“材料、长度、粗细、温度”决定。问题：欧姆定律内容及表达式如何？电压表和电流表（画图来说明）与被测用电器串联与被测用电器并联电流从“正”接线柱流入表内“正”接线柱接在用电器电流流进的那端不允许直接连在电源两极上。允许直接连在电源两极上。所测电流或电压值应小于所选量程。问题1：两电表的符号各怎样？问题2：如何确定量程？例1.下列图中，电表连接正确的是 （　）A例2.在下图所示的电路中，在“○”内填出电流表和电压表，并标出各表的正、负接线柱． AVVVAA例3.如图所示的电路中，若在甲、乙两处分别接入电表，当开关S闭合后，两灯均能正常发光，则_______处的电表一定是电压表。 乙
