光的折射[下学期]

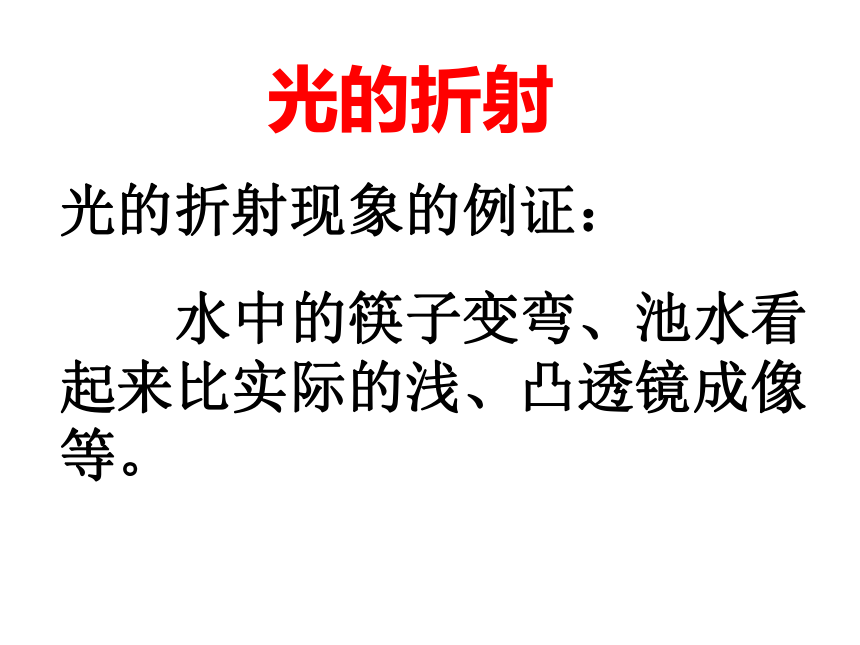

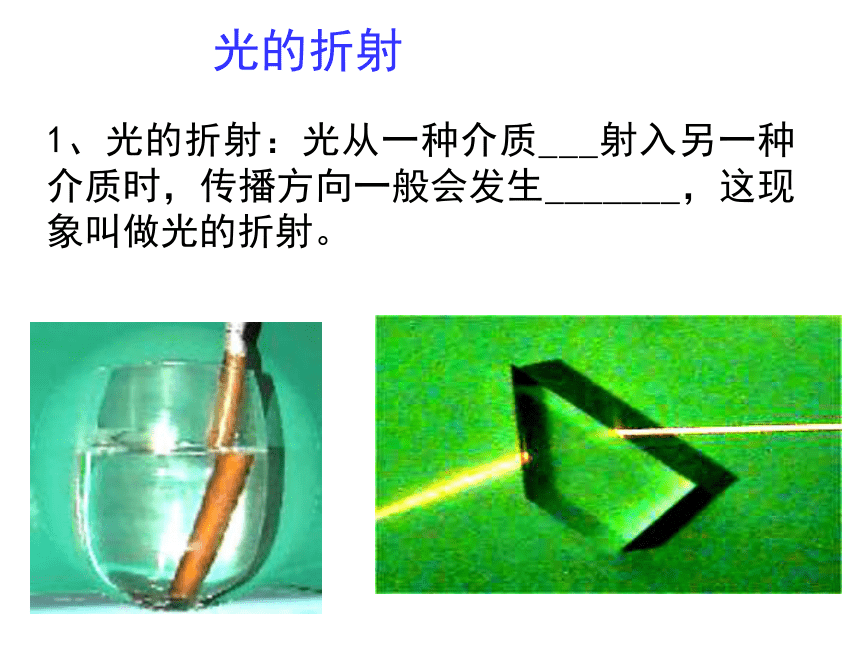

课件78张PPT。 光的折射1、光的折射：光从一种介质___射入另一种介质时，传播方向一般会发生_______，这现象叫做光的折射。 光的折射光的折射光的折射现象的例证：
水中的筷子变弯、池水看
起来比实际的浅、凸透镜成像

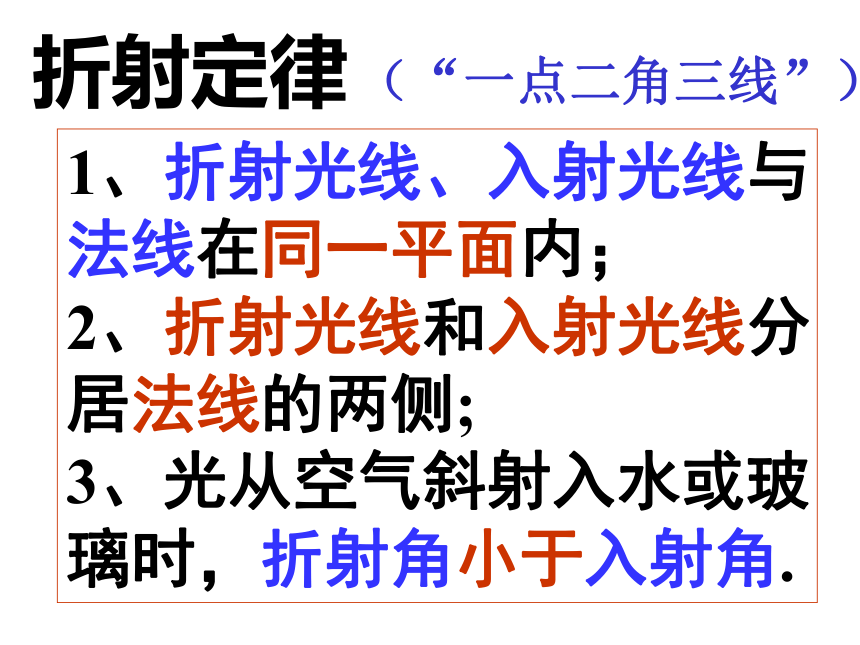

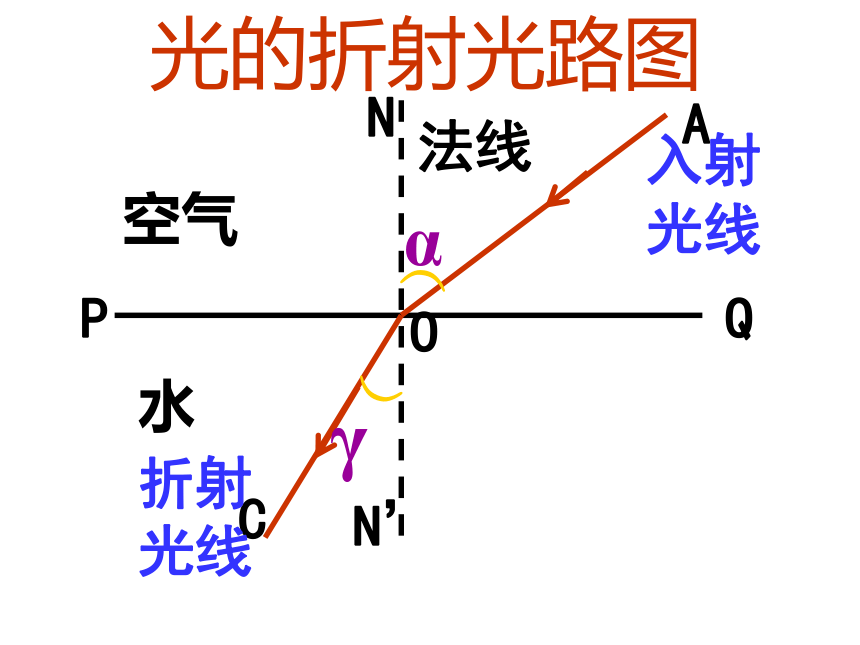

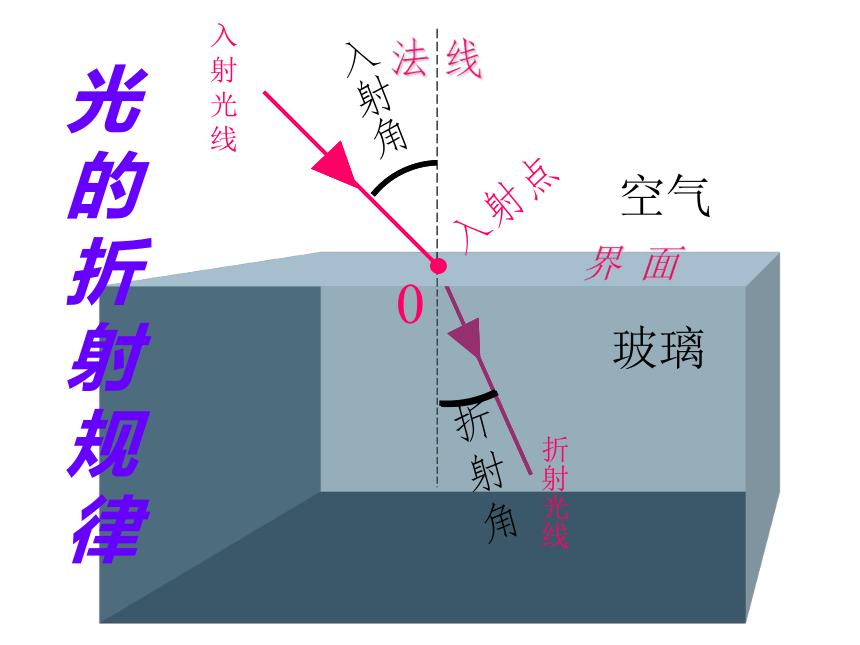

等。空气水N’PQAOCN（（αγ入射光线折射光线法线光的折射光路图入射光线光的折射规律折射光线入射角折射角法 线入射点0界 面玻璃空气折射定律1、折射光线、入射光线与
法线在同一平面内；
2、折射光线和入射光线分
居法线的两侧;
3、光从空气斜射入水或玻

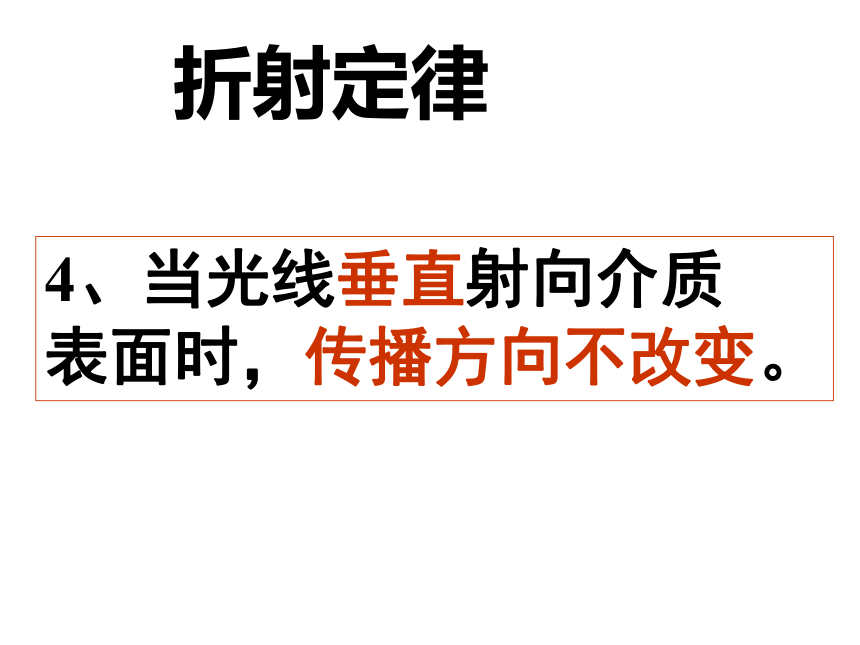

璃时，折射角小于入射角.（“一点二角三线”）折射定律4、当光线垂直射向介质

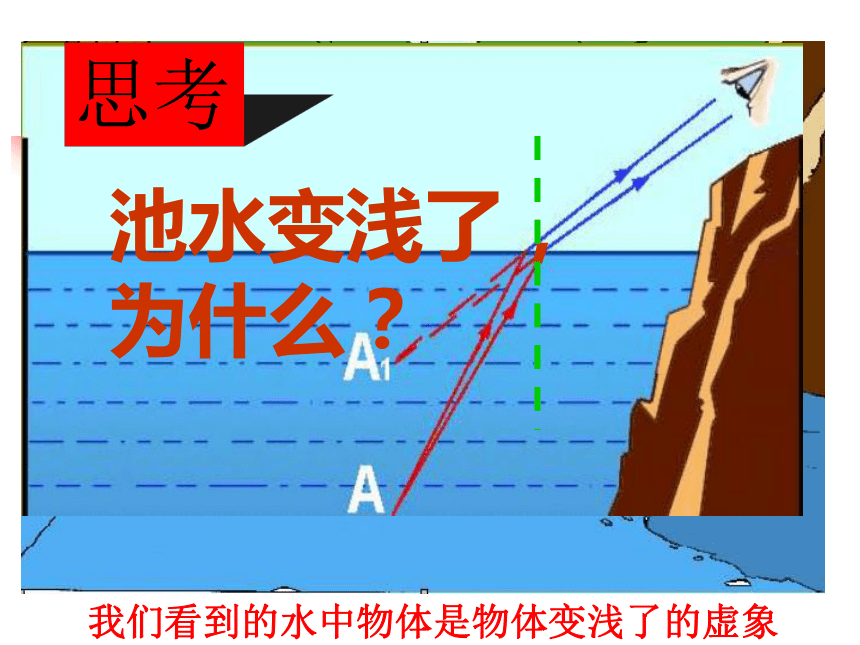

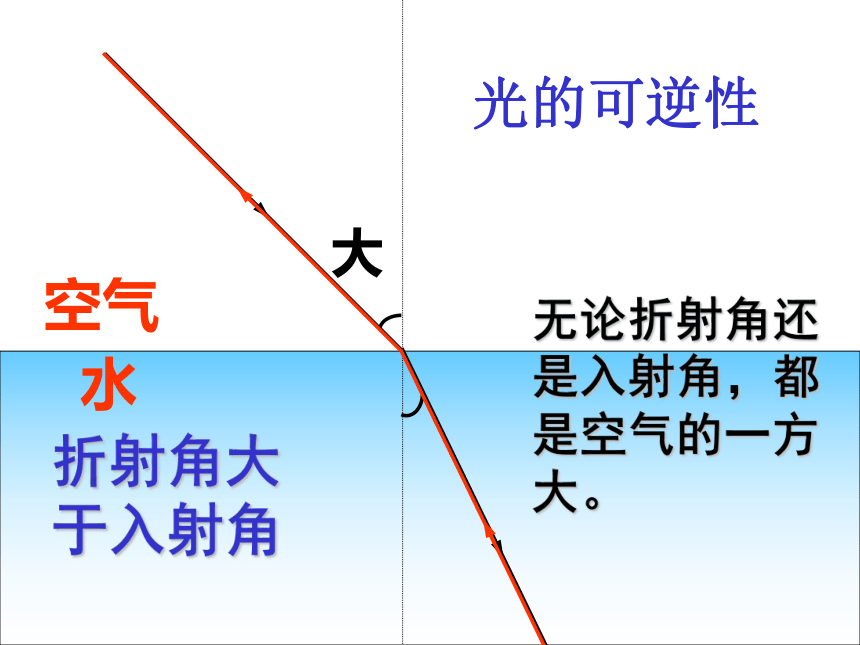

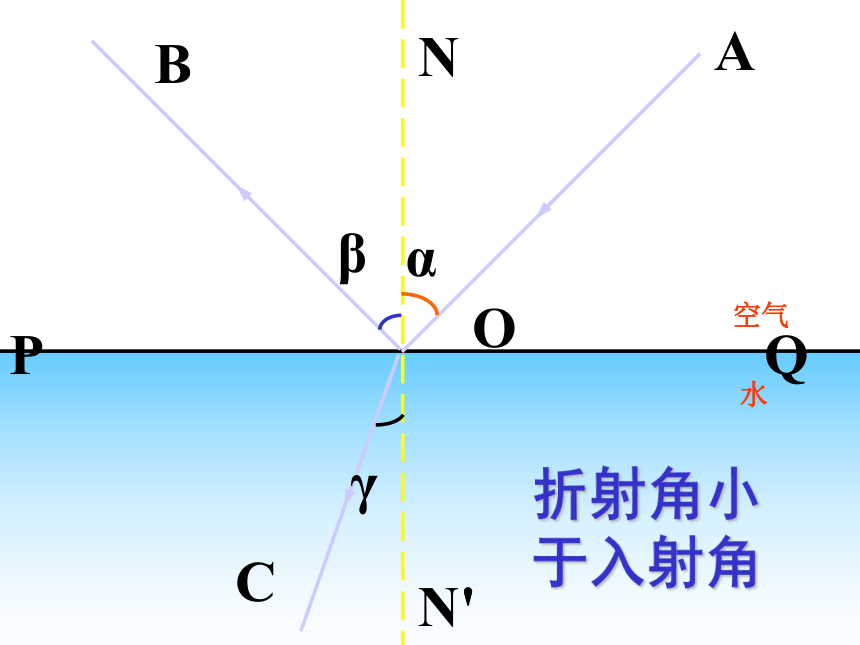

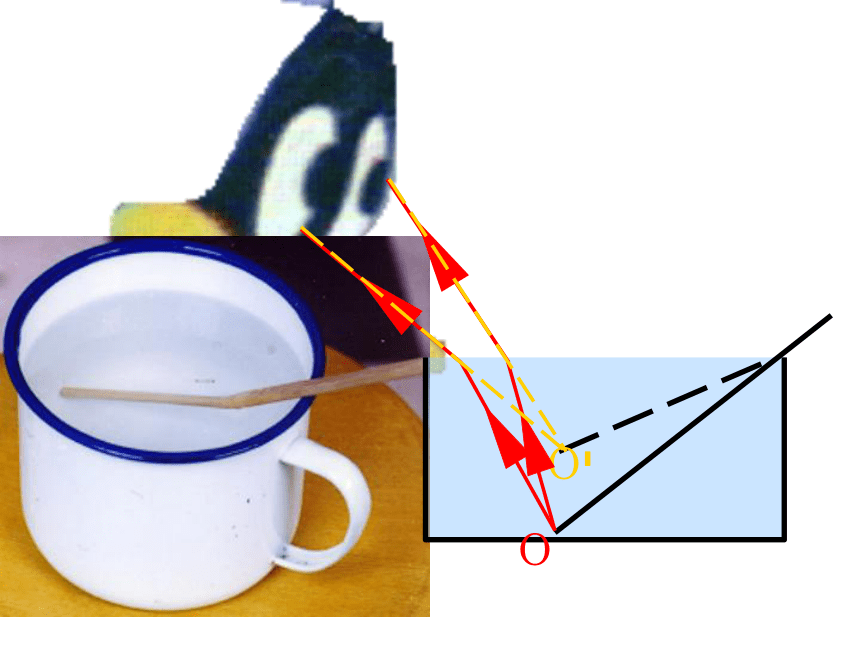

表面时，传播方向不改变。空气水AONN'QPCBαβγ折射角小于入射角空气水光的可逆性折射角大于入射角无论折射角还是入射角，都是空气的一方大。大池水变浅了，为什么？思考我们看到的水中物体是物体变浅了的虚象o变高了返回楼房是变高

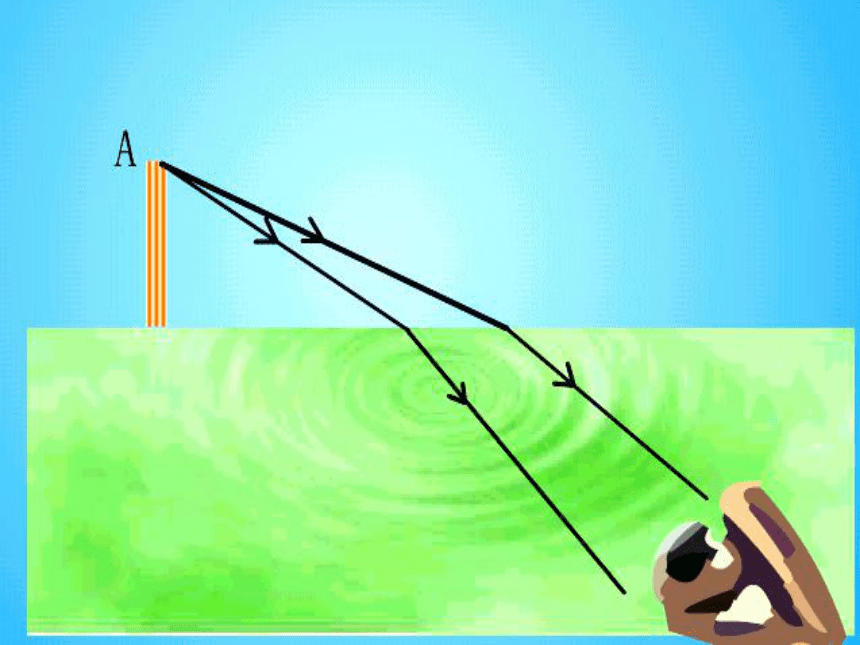

还是变矮海市蜃楼怎样形成的？光的折射返回光的反射和折射往往同时存在哪一条是入射光线？错对2.图中，OA、OB和OC是射到空气和玻璃界面上的
入射线、反射线和折射线三条光线，则______是法
线，反射角为_____度，折射角为_____度。
界面的______边是玻璃。
XX′ 30 60 右 3、下列各图中，哪条折射光线是正确的 ？4、人在水面看到水中的一条鱼P，下述四条光路中正确的是( )5、如图所示为空气和水的界面上发生反射和折射的示意图，下面说法正确的是 ( )
A、MO是入射光线，ON是反射光线，OP是折射光线
B、NO是入射光线，OM是反射光线，OP是折射光线
C、PO是入射光线，OM是反射光线，ON是折射光线
D、PO是入射光线，ON是反射光线，OM是折射光线 B6、有一不透明的圆铜，如图所示，人眼在P点向筒中望去，可看到左壁M点以上部分，若在筒中注满水后，人眼仍从P点望去，则 ( )
(A)可能看到的Q以上部分
(B)可能看到的N以上部分
(C)可能看到的M以上部分
(D)以上情况都有可能 7、一条光线斜射向平的玻璃表面，入射光线跟玻璃表面的夹角为40°，折射光线和反射光线的夹角为90°，则折射角的大小是???　　　　???A40°1.透镜常见的光学仪器有放大镜、显微镜、望远镜等，望远镜、显微镜内部都有透镜。透镜凸透镜凹透镜一般用玻璃或塑料制成自制简单透镜，滴水在透明纸上或玻璃上中间厚，边缘薄中间薄，边缘厚 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：焦点光心主光轴有几个焦点?F焦距fOF F结论：凸透镜有两个实焦点，
两边的焦距相等。凸透镜的实焦点凸透镜对光线的作用凸透镜对光线起会聚作用
也叫会聚透镜。OF会聚透镜凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，因此凹透镜也叫发散透镜发散透镜凸透镜与凹透镜的几条特殊光线凸透镜FFF凹透镜5、在下列虚线处填上适当的透镜F研究凸透镜成像器材: 光具座、凸透镜、蜡烛、光屏、火柴步骤：
1 在光具座上自左向右依次放置蜡烛、凸透镜、光屏。即凸透镜放在中间2 调整高度（调整凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心在同一高度）3 点燃蜡烛4 移动物距u: 烛焰与透镜距离
象距v： 像到透镜距离
焦距f:我们来“解释”一下光的成像规律1, u >2ff2ff2f所以当u >2f时,成_______,________的实像
像距f2f 像、物异侧 f< v <2f 缩小倒立实像 在胶片上感光1.照相机:
镜头相当于凸透镜 胶卷相当于光屏 暗箱长度即象距原理:
u>2f时可以成倒立 缩小 实像的原理制成的
u 增大,
v减少.(镜头后缩,即减少
暗箱长度)拍近景时,镜头前伸个人照 集体照, 即拍远景f像距______倒立放大V>2ff像、物异侧
v>2f 放大倒立实像 在屏幕上成像2. 幻灯机:
原理:
当2f>u>f时可以成倒立 放
大实像的原理制成的.
幻灯片要倒插u =ff2ff2f所以当u =f 时,不成像u 原理:
当u 虚像的原理制成的.
越靠近物,象越小(u小 v小)
例:小水滴 显微镜
凹透镜成像规律 成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。
主要应用：近视眼镜。　正　常　眼
远处物体反射的光线经过晶状体的折射后形成的物像落在视网膜上　近　视　眼
晶状体曲度过大或眼球前后径过长使物像落在视网膜的前方　远　视　眼
晶状体曲度过小或眼球前后径过短使物像落在视网膜的后方　正　常　眼
远处物体入射的光线经过晶状体的折射后形成的物像落在视网膜上近视矫正近视眼应配戴凹透镜远视矫正远视眼应配戴凸透镜 一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一（ ），（ ）的（ 　）像。
　二、人们使用的放大镜是利用物体到透镜的距离在（ ）成正立的、放大的、虚像的原理工作。
三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在( ）之内。
倒 立实像缩 小小于一倍焦距一 倍二倍焦距一倍焦距四、 照相机是利用物体到透镜的距离在（ ）之外， 在胶片上成（ ）（ ）
的实像的原理。
五、近视镜是一（ ）镜，老花镜是一个（　　　　　　）镜。　 二倍焦距缩小倒立凹透镜凸透镜2、照相机的镜头相当于一个凸透镜,在胶片上得到被拍景物的像是：( )
A．正立、放大的虚像 B. 正立、缩小的虚像
C．放大、倒立的实像 D. 缩小、倒立的实像D3、照相机是利用凸透镜能够成缩小实像的现象来拍摄照片的，若镜头焦距为15cm，那么被拍景物到照相机镜头的距离应该是：( )
A．超过30 cm B。在15 cm到30 cm之间
C．正好30 cm D。正好15 cmA课内练习4、以上各图中成虚像的是：( )
A．a、b B.b、c C.a、c D.a、dD5.某同学经过一节课的实验探究，写出了如下一些结论，你认为她的记录中不正确的是：( )
A．凡是实像，都是倒立的
B．凡是虚像，都是正立的
C．凸透镜所成的实像，既有放大的，又有缩小的
D．凸透镜所成的虚像，既有放大的，又有缩小的D6.在“研究凸透镜成像实验”中，物体在光屏上所成的像一定是 ( )
A正立的像 B缩小的像 C放大的像 D倒立的像D7.关于实像和虚像，下列说法正确的是：( )
A实像能用光屏承接，虚像也能用光屏承接
B实像是光的折射形成的，虚像是光的反射形成的
C实像是实际光线会聚而成的，虚像是光线反向延长线的交点
D实像是实际存在的像，虚像是实际不存在的像C8.一蜡烛位于凸透镜前3倍焦距处，在它移近凸透镜1.5倍焦距过程中，光屏上得到的像将：( )
A．变大 B。变小
C．先变小，后变大 D。先变大，后变小A（1）根据图中光线通过某种镜子前后的传播方向，在方框内填上适当种类的镜子（2）某人在商店买东西时，他通过镜子发现自己是躺着的，那么这面镜子与地面成 度角放置的。45放在离凸透镜20厘米处的一物体，在凸透镜的另一侧离凸透镜5厘米的光屏上成一清晰的像，则所成的像是（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的虚像 D．倒立、等大的实像A当光屏离凸透镜16厘米处，得到了倒立放大的像，他使用的凸透镜的焦距范围是____________.当物体离凸透镜16厘米处，得到了倒立放大的像，他使用的凸透镜的焦距范围是____________.
f＜8厘米16厘米＞f＞8厘米3.物体放在凸透镜为10厘米时成倒立放大的实象,当物体到凸透镜为18厘米时成倒立的缩小的实象,则该凸透镜的焦距范围是 _______, 当物体在凸透镜8厘米时,成____象.
5cmA 水滴蒸发，带走树叶的热量
B 水滴在阳光下温度升高，把叶烫焦
C 水滴在容易透过阳光
D 水滴会使阳光会聚，把树叶烧焦D根据你学的光学知识或是平时的生活经验，判断下列哪一个仪器上使用的光学元件与另外三个不是同一类型的（ ）
A、照相机镜头 B、显微镜目镜 C、放大镜 D、汽车观后镜D某同学只能在光屏下边缘看到一个残缺
的像，这是由于烛焰、透镜、光屏三者
的中心__________________的缘故，如
果不改变透镜和光屏的位置，只移动烛
焰，欲使像移到光屏的中央，应将烛焰
向________移。（填上或下）不在同一高度下蜡烛通过凸透镜成一个倒立放大的像，若保持凸透镜的位置不变，把蜡烛和光屏的位置交换，则在光屏上出现一个（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 倒立等大的实像B凸透镜的焦距为10厘米，当蜡烛从离凸透镜40厘米移向20厘米的过程中，物距变化了______厘米。像距变化将（ ）
A 等于20厘米
B 小于20厘米
C 大于20厘米
20B物体从很远处匀速靠近凸透镜，至焦点处，则像移动的速度是（ ）
A 始终与物体的速度相同
B 先小于物体的速度，再大于物体的速度
C 先大于物体的速度，后小于物体的速度
D 始终大于物体的速度B视觉的产生是一个很复杂的过程，在眼球内部，各种器官和组织组成了眼球的折光系统．整个折光系统相当于一个 ，其中起主要作用的是 ．若来自远方物体的光，经眼球折光系统折射后成像情况如右图．根据该图，这个人可配戴装有 镜的眼镜加以矫正．凸透镜晶状体凸透有研究发现人体中锌含量的高低和近视的发生有关(人体中锌含量的高低可以通过测定空腹时血清中的锌含量来确定)若要研究这二者的相关性，请你设计完成下列的研究过程：
1将同校同年级同学按 __ 分为两组
2 ．
3比较血清中锌含量的高低和近视的相关性是否近视测定二组学生空腹时血清中的锌含量A老花镜是 透镜，它的“度数”等于它的焦距（用m作单位）的倒数乘100，小明拿着爷爷的眼睛，测得其焦距为25㎝，小明爷爷眼睛的“度数”为 度。
凸400练一练：1、在离焦距是20厘米的凸透镜的正前方80厘米处，一小虫以5厘米/秒的速度向凸透镜靠拢。
（1）小虫未运动时所成的像为
（2）小虫运动7秒钟时所成的像为
（3）小虫运动10秒钟时所成的像为
（4）要成正立、放大的像，小虫需要运动多长时间_______________
光三种光学现象光的直线传播
光的反射
光的折射光学器件平面镜
球面镜透镜凹面镜凸面镜凸透镜凹透镜成像知识平面镜凸透镜凹透镜光学现象光的反射光的直线
传播光的折射光路图规律一、光的三种现象及应用实例同一种匀质
介质中沿直
线传播反射定律折射定律影子的形成
小孔成象
日食月食水中倒影
潜望镜
平面镜成像池水变浅
水中筷子上折
透镜成象相同点（1）四条光线（反射光线、入射光线、法线和
折射光线）共面（2）反射光线、折射光线都与入射光线分居
法线的两侧（3）反射角折射角都随着入射角的增大而增大（4）反射光线和折射光线都是可逆的不同点（1）反射光线和入射光线位于界面的同侧。折
射光线和入射光线位于界面的两侧（2）反射角一定等于入射角，折射角不一定等
于入射角，可大于、等于或小于入射角比较反射定律与折射定律二、光学器件复习光学元件平面镜凹面镜 凸面镜凸透镜凹透镜对光的作用遵循规律应用FFFF反射定律反射定律反射定律折射定律折射定律潜望镜穿衣镜照相机
幻灯机放大镜观后镜哈哈镜太阳灶汽车头灯观耳镜近视眼镜
