光的折射.[下学期]

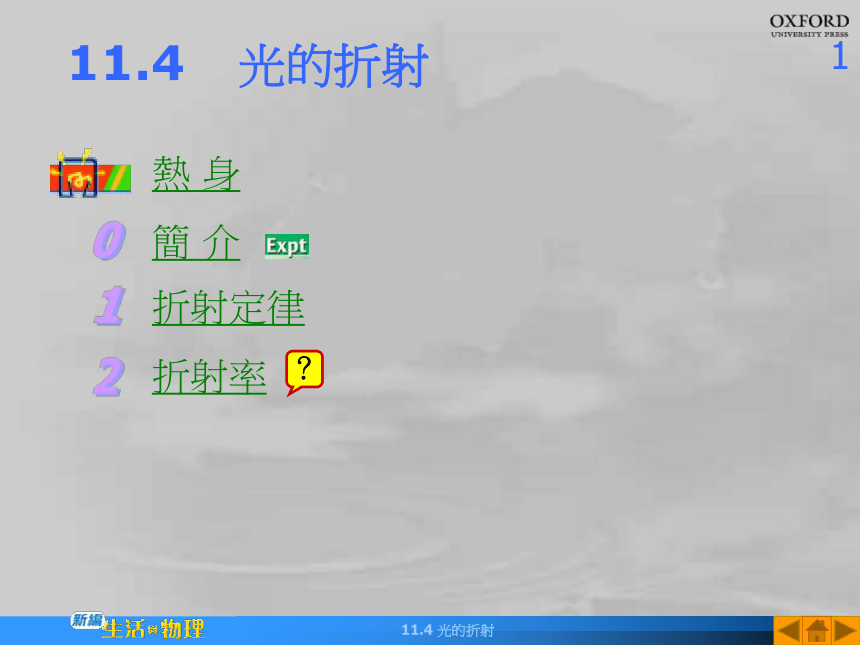

课件35张PPT。11.4 光的折射11.4 光的折射熱 身
簡 介
折射定律

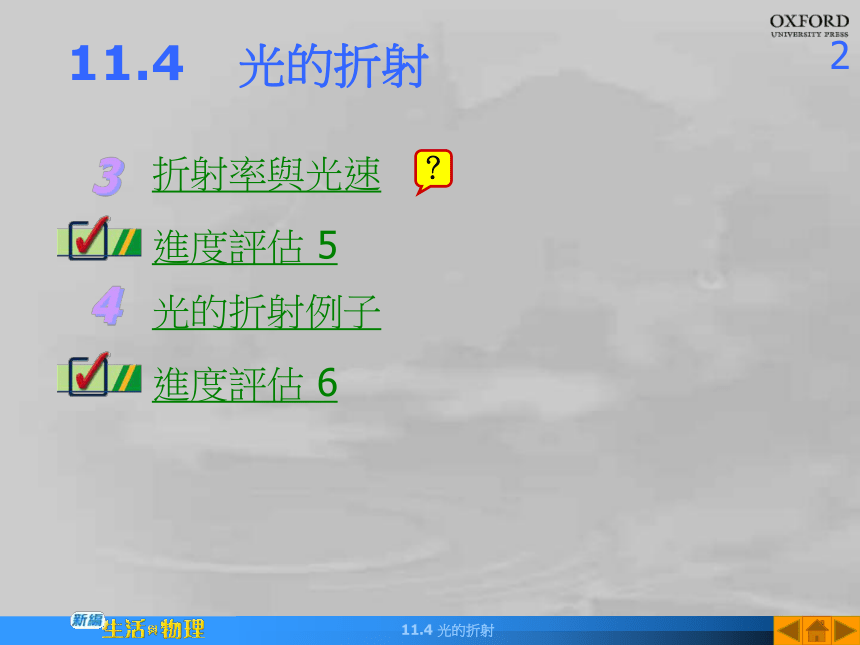

折射率120？11.4 光的折射11.4 光的折射
折射率與光速
進度評估 5
光的折射例子

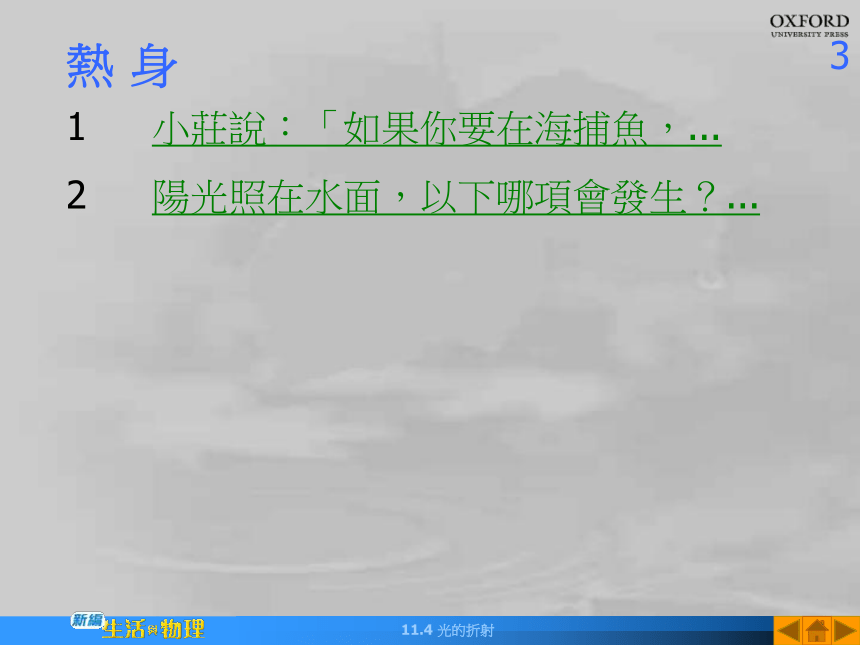

進度評估 634？11.4 光的折射熱 身1 小莊說：「如果你要在海捕魚，...

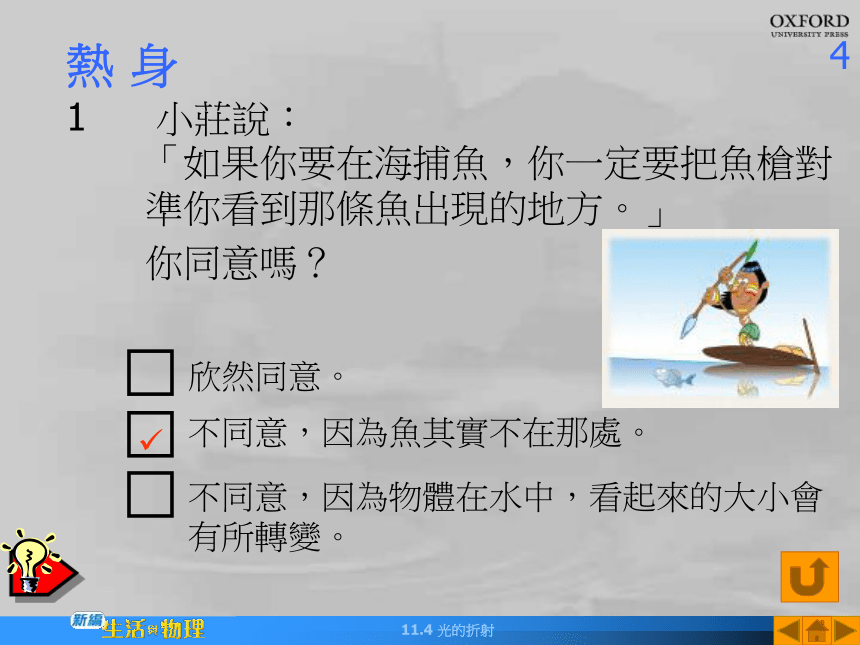

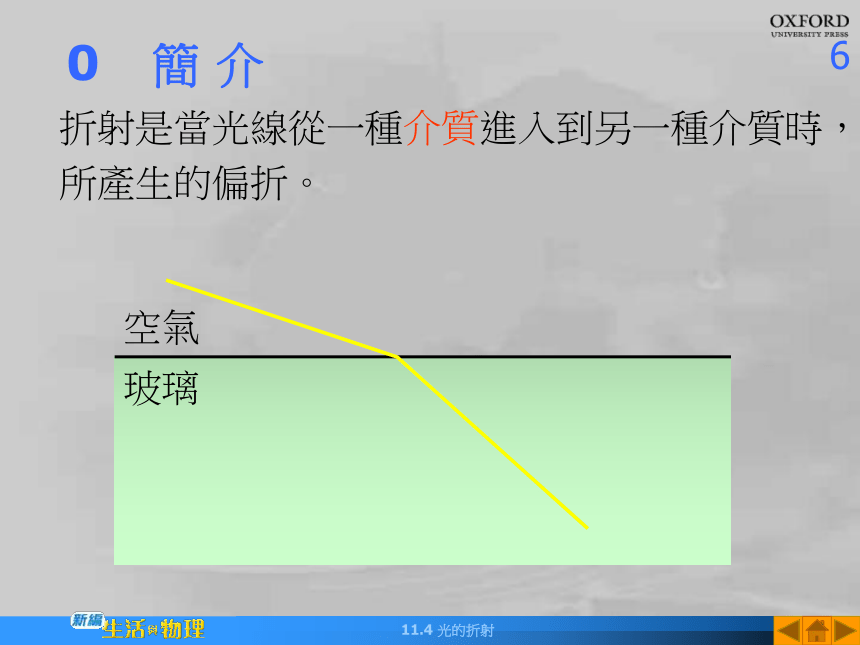

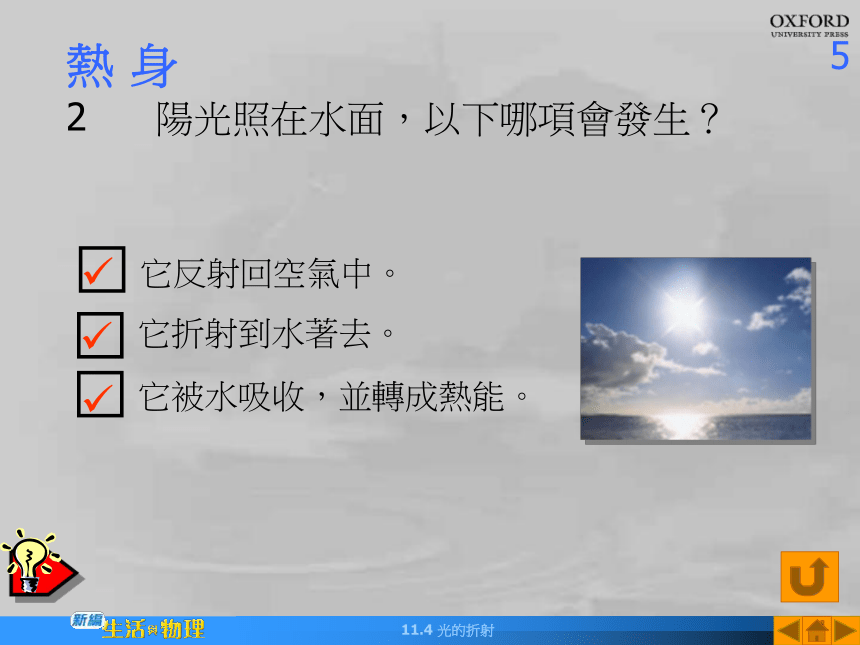

2 陽光照在水面，以下哪項會發生？...11.4 光的折射熱 身1 小莊說：「如果你要在海捕魚，你一定要把魚槍對　　　　　　準你看到那條魚出現的地方。」你同意嗎？?11.4 光的折射熱 身2 陽光照在水面，以下哪項會發生？???11.4 光的折射空氣玻璃折射是當光線從一種介質進入到另一種介質時，

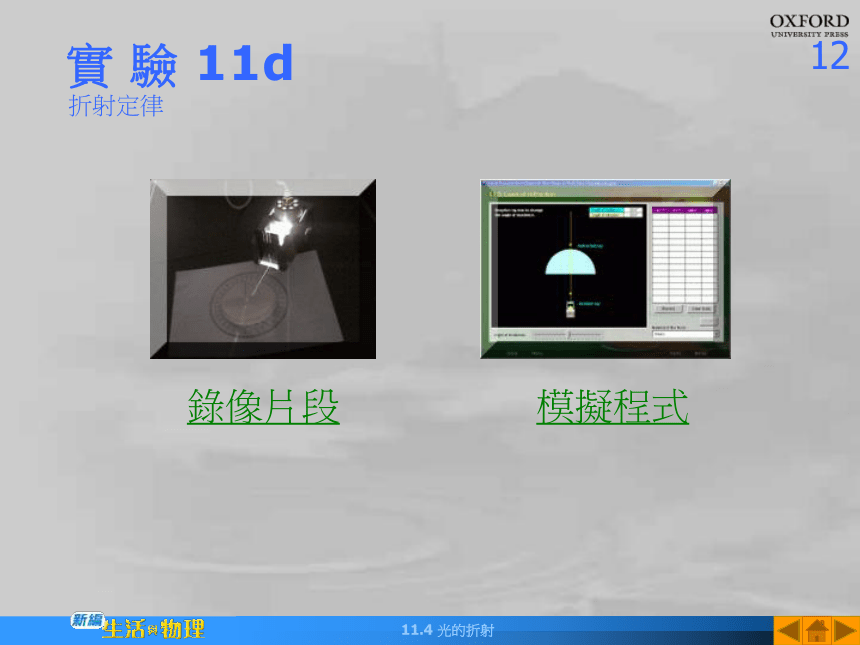

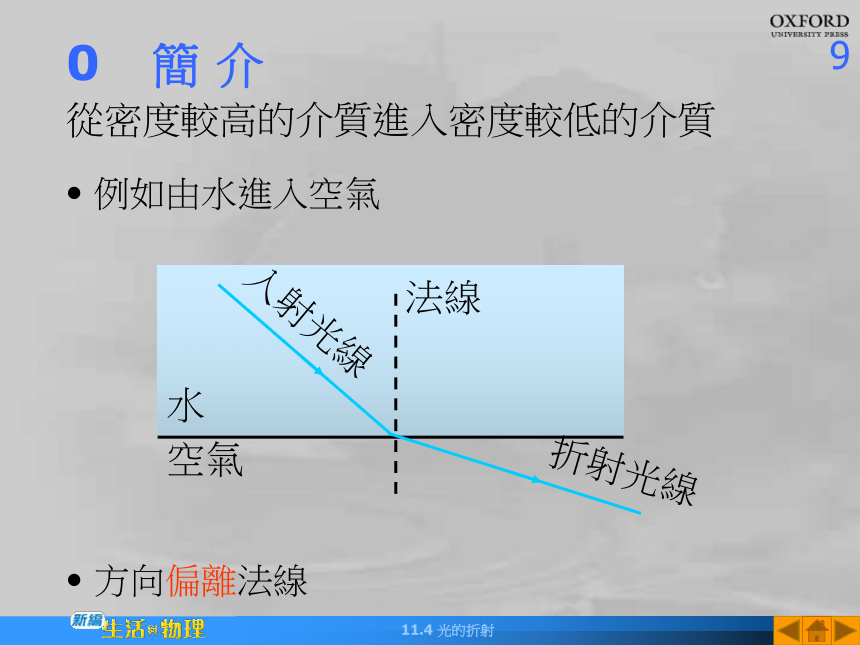

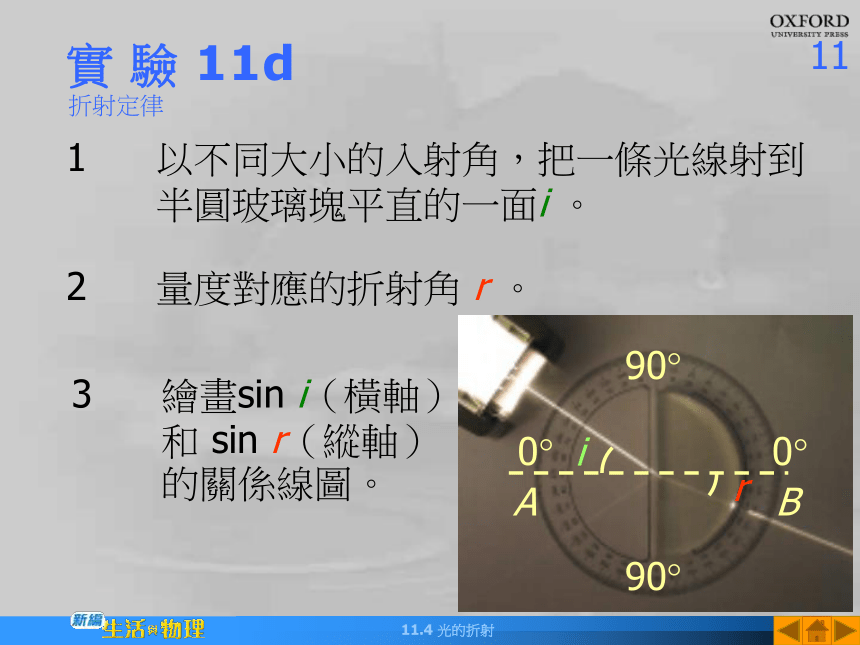

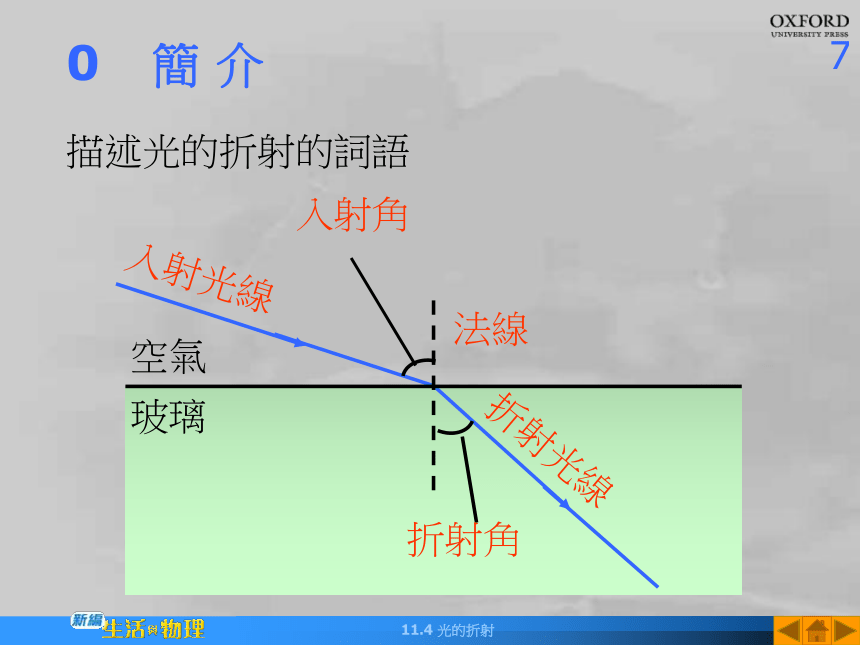

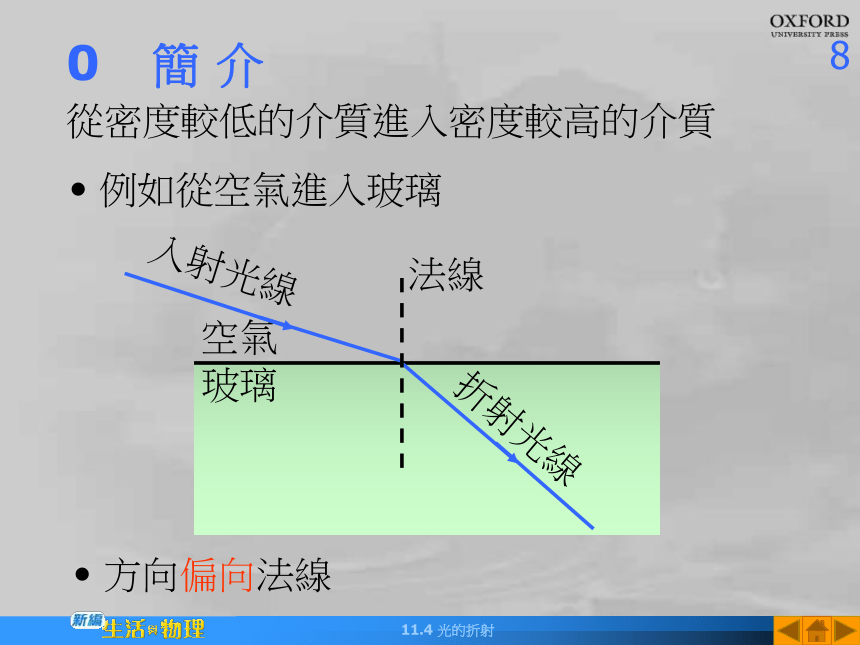

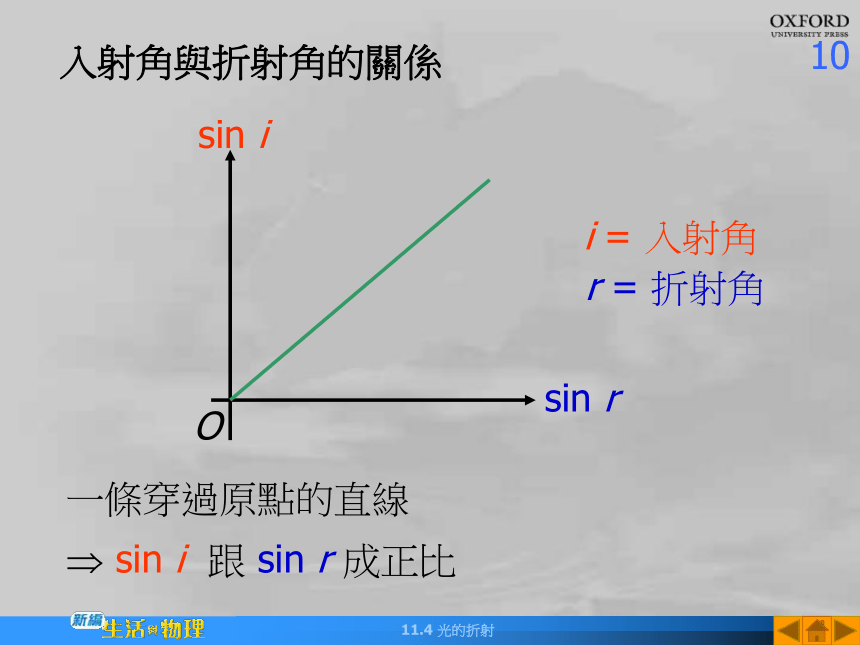

所產生的偏折。0 簡 介11.4 光的折射空氣玻璃描述光的折射的詞語法線入射光線折射角入射角折射光線0 簡 介11.4 光的折射 例如從空氣進入玻璃 方向偏向法線入射光線法線折射光線從密度較低的介質進入密度較高的介質0 簡 介11.4 光的折射空氣水從密度較高的介質進入密度較低的介質 例如由水進入空氣 方向偏離法線入射光線折射光線法線0 簡 介11.4 光的折射? sin i 跟 sin r 成正比sin isin rO入射角與折射角的關係i = 入射角r = 折射角一條穿過原點的直線11.4 光的折射實 驗 11d折射定律90?1 以不同大小的入射角，把一條光線射到半圓玻璃塊平直的一面i 。2 量度對應的折射角 r 。 3 繪畫sin i（橫軸）和 sin r（縱軸）的關係線圖。90?0?0?ir11.4 光的折射折射定律錄像片段模擬程式實 驗 11d11.4 光的折射 入射線、 折射線與法線都在同一平面上。1 折射定律空氣玻璃入射線折射線法線玻璃入射線折射線法線11.4 光的折射3 折射率與光速光在一秒中傳播的距離11.4 光的折射進度評估 51 一個男孩在水中亮著電筒...
2 有一道光束由空氣進入水中...
3 一條光線射向玻璃稜鏡…
4 是非題：光沿法線射向交界面時…
5 敘述句：...11.4 光的折射Q1 一個男孩在水中亮著電筒…一個男孩在水中亮著電筒。下面哪項能正確顯示那條光線的路徑？A 路徑 XB 路徑 YC 路徑 ZD 所有路徑11.4 光的折射Q2 有一道光束由空氣進入水...有一道光束由空氣進入水中。以下哪項等於sin r ： sin i 這個比？A n 水 ： 1B n 空氣 ： 1C 1 ： n 水D 1 ： n 空氣水空氣法線ir11.4 光的折射Q3 一條光線射向玻璃稜鏡…一條光線射向玻璃稜鏡。下列哪項能夠用來計算θ 的數值？D sin 40? = 1.5 sin ?11.4 光的折射Q5 敘述句：...第一敘述句 第二敘述句光由空氣進入玻璃，就會向法線偏折。玻璃的折射率比空氣的大。對？ 對？ 正確解釋？ 是是是A11.4 光的折射4 光的折射例子a 折曲了的筷子筷子看似折曲了是因為光的折射11.4 光的折射4 光的折射例子b 水中物較近物體實質的深度稱為實深實深模擬程式11.4 光的折射4 光的折射例子c 搖曳不定的物體熱空氣不穩定，透過熱空氣看到的物體，物體往往顯得模糊而且搖曳不定11.4 光的折射進度評估 61 是非題：光從空氣進入物質時…
2 是非題：折射率不可能小於1 。
3 是非題：如果光在所有物質中的速率都…
4 是非題：如果光速在水點中與在空氣中…
5 為甚麼筷子浸在水中時，看起來會...11.4 光的折射Q1 是非題： 光從空氣進入物質時…是非題： 光從空氣進入物質時，傳播速率會減少。（對／錯）11.4 光的折射Q3 是非題： 如果光在所有...是非題：如果光在所有物質中的速率都是一樣的話，它由空氣進入水時，折射還會出現。（對／錯）11.4 光的折射Q4 是非題：如果光速在水點...是非題：如果光速在水點中與在空氣中相等，那就不會有彩虹。（對／錯）11.4 光的折射Q5 為甚麼筷子浸在水中時，看起來會...為甚麼筷子浸在水中時，看起來會折曲了？試簡略繪出一幅筷子尖的光線圖，以說明這個現像。11.4 光的折射例 題 3計算折射角一條光線從空氣射入水中。入射角= 30?求光線在水中的折射角。n 水 = 1.3330?11.4 光的折射例 題 3計算折射角根據斯涅耳定律，? 1.33 ? sin ?w = 1 ? sin 30?? sin ?w = sin 30?/1.33? ?w = 22.1?nw sin ?w= na sin ?a= 0.37611.4 光的折射返 回11.4 光的折射例 題 4計算折射率一條光線射向一塊矩形玻璃。下表列出了實驗的結果。注意： ?a = 入射角，
?g = 折射角。（a） 折射線是偏向還是偏離法線的？11.4 光的折射例 題 4計算折射率（b）試完成上表，並繪出sin ?a 和sin ?g 的關係線圖。然後找出?a 與?g 的關係。11.4 光的折射例 題 4計算折射率0.62 ? 0.20 = 0.420.94 ? 0.30
= 0.6411.4 光的折射例 題 4計算折射率（c） 求實驗中所用玻璃塊的折射率。= 1.52? 玻璃塊的折射率為1.52 。11.4 光的折射返 回
