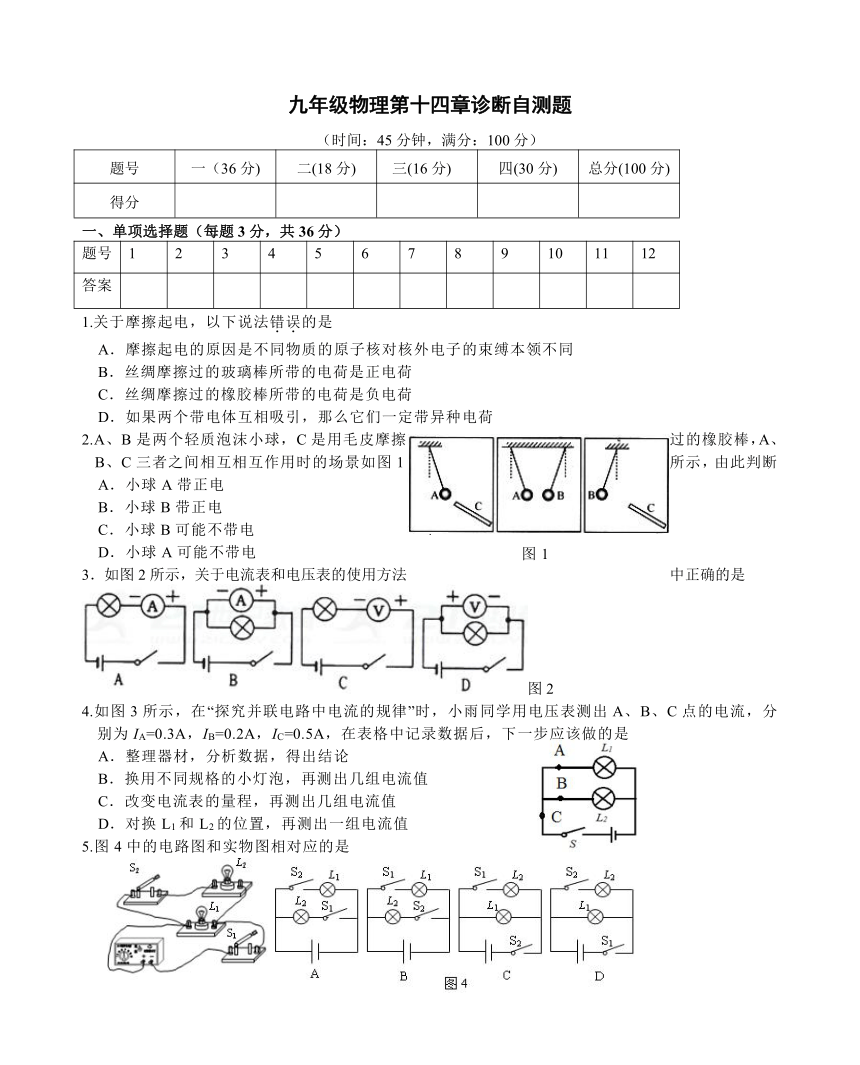

第十四章 了解电路单元检测题

九年级物理第十四章诊断自测题
（时间：45分钟，满分：100分）
题号
一（36分)
二(18分)
三(16分)
四(30分)
总分(100分)
得分
一、单项选择题（每题3分，共36分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
1.关于摩擦起电，以下说法错误的是
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2.A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互相互作用时的场景如图1所示，由此判断
A．小球A带正电
B．小球B带正电
C．小球B可能不带电
D．小球A可能不带电
3．如图2所示，关于电流表和电压表的使用方法中正确的是
图2
4.如图3所示，在“探究并联电路中电流的规律”时，小雨同学用电压表测出A、B、C点的电流，分别为IA=0.3A，IB=0.2A，IC=0.5A，在表格中记录数据后，下一步应该做的是
A．整理器材，分析数据，得出结论
B．换用不同规格的小灯泡，再测出几组电流值
C．改变电流表的量程，再测出几组电流值
D．对换L1和L2的位置，再测出一组电流值
5.图4中的电路图和实物图相对应的是

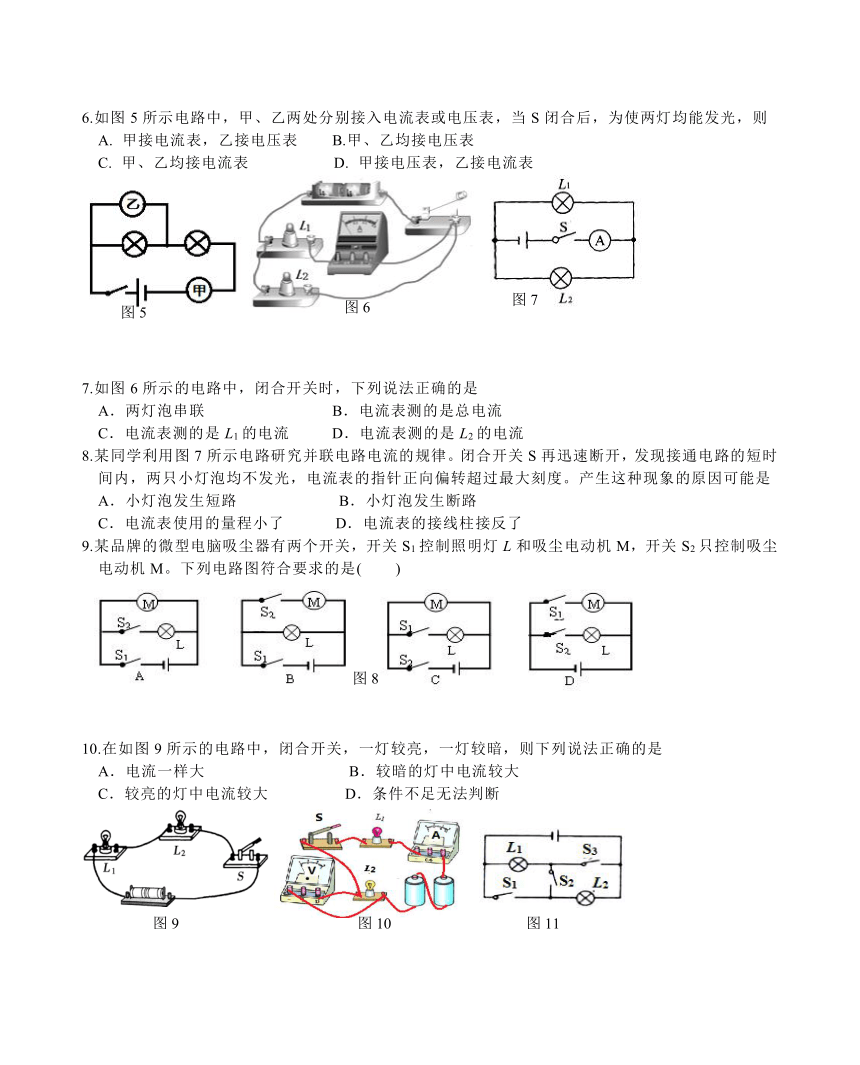

6.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则
A.
甲接电流表，乙接电压表
B.甲、乙均接电压表
C.
甲、乙均接电流表
D.
甲接电压表，乙接电流表
7.如图6所示的电路中，闭合开关时，下列说法正确的是
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．电流表测的是L2的电流
8.某同学利用图7所示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生断路
C．电流表使用的量程小了
D．电流表的接线柱接反了
9.某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是(
)
10.在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是
A．电流一样大
B．较暗的灯中电流较大
C．较亮的灯中电流较大
D．条件不足无法判断
11.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。则故障原因可能是
A．L1断路
B．L1短路
C．L2断路
D．L2短路
12.在图11所示的电路中，以下说法错误的是
A．只闭合开关S1，灯L2发光
B．只闭合开关S2，灯L1
L2发光
C．只闭合开关S3，灯L1发光
D．开关S1
、S2
、S3都闭合，灯L2发光
二．填空（每空1分，共18分）
13.如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互
．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有____________而具有了_____________的性质。
14.现在许多宾馆都利用房卡取电，如图13所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的
，房间里各用电器之间是
联的
15.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为
。
16.物理学中规定：
定向移动的方向为电流的方向。要在一段电路中产生电流，它的两端就要有____________。
17.如图15所示是一个能吹冷热风的电吹风的简化电路图，图中A是吹风机，B是电热丝（通电后能发热）。若只闭合开关S2，吹出的是_______风；若将S1
S2都闭合，吹出的是_______风。（均选填“冷”或“热”）
18.如图16所示，电路的状态是_______（选填“通路”、“开路”或“短路”），此时电路中______电流（选填“有”或“无”），灯泡______发光（选填“会”或“不会”）。
19.如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是_______A，L2中的电流是_______A。
20.将3节干电池串联起来使用，提供的电压为　　　　Ｖ，如果用电压表测它的电压大小，电压表应选　　　　　的量程。
三．作图与实验探究题
21.根据如图18所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）
22.如图19所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成其现象的原因。
甲的问题
乙的问题
丙的问题：
23.小明等4人实验小组用如图20所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、
L2两端的电压UBC和L1
L2两端的总电压UAC将第一次测出的电流填入下表：
L1两端的电压UAB
L2两端的电压UBC
L1
L2两端的总电压UAC
第一次测量
1.5
1.5
3
第二次测量
1.6
1.4
3
第三次测量
1.2
1.8
3
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为
。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。方法一：改变电源电压（电池个数）方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
①在拆接电路时，开关必须是________的。经检查
无误后，再闭合开关。
②上面设计的表格中存在的不足之处是
③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法
来进行的，实验的结论是：
。
四．综合题
24.
如图所示电路，闭合开关后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表示数为4.5V，求：
（1）通过灯L1和L2的电流各是多少？电源电压为多少？
（2）说明三个电表使用的量程。
第十四章诊断自测题答案
1.
C
2.
D
3.
A
4.
B
5.
C
6.
A
7.
C
8.
B
9.
B
10.
A
11.
C
12.
D
13.同
排斥
电（或电荷、静电）
吸引轻小物体
14..总开关
并联
15.串联
16.正电荷
电压
17.冷
热
18.开路
无
不会
19.
0.7
0.9
20.4.5
0～15V
21.如右图所示
22.甲的问题：正负接线柱接反了；
乙的问题：选择电压表的量程过小；
丙的问题：所测电压超过了电压表的量程。
23.（1）错误
实验所用的灯泡规格相同
（2）①断开
电路连接
②物理量（或电压）没有单位
③二
串联电路两端的电压等于各部分电路两端的电压之和
24.（1）0.4
A
0.8
A
4.5V
（2）电流表A1、A2、使用0-3
A量程；电压表使用0-15
V量程。
