电流的测量[上学期]

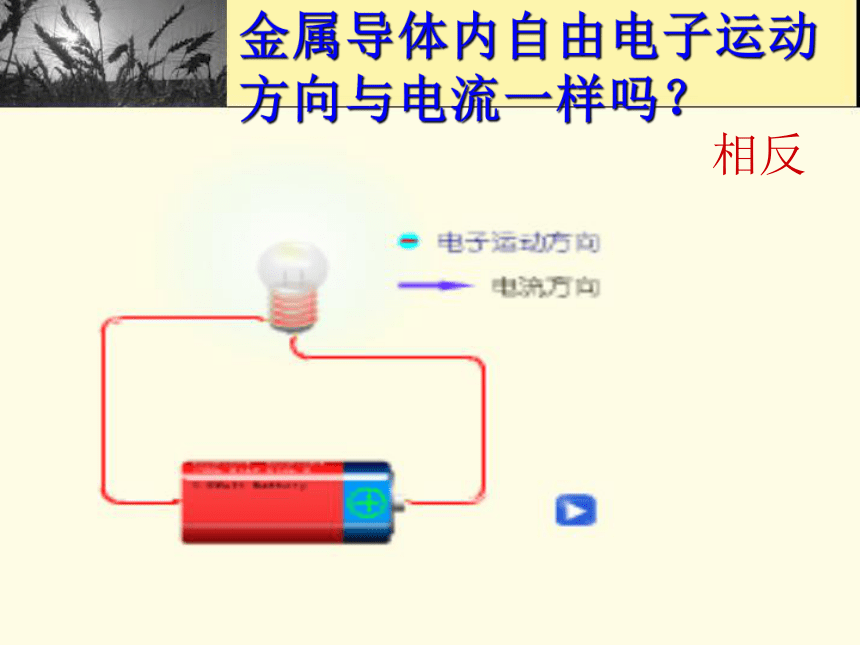

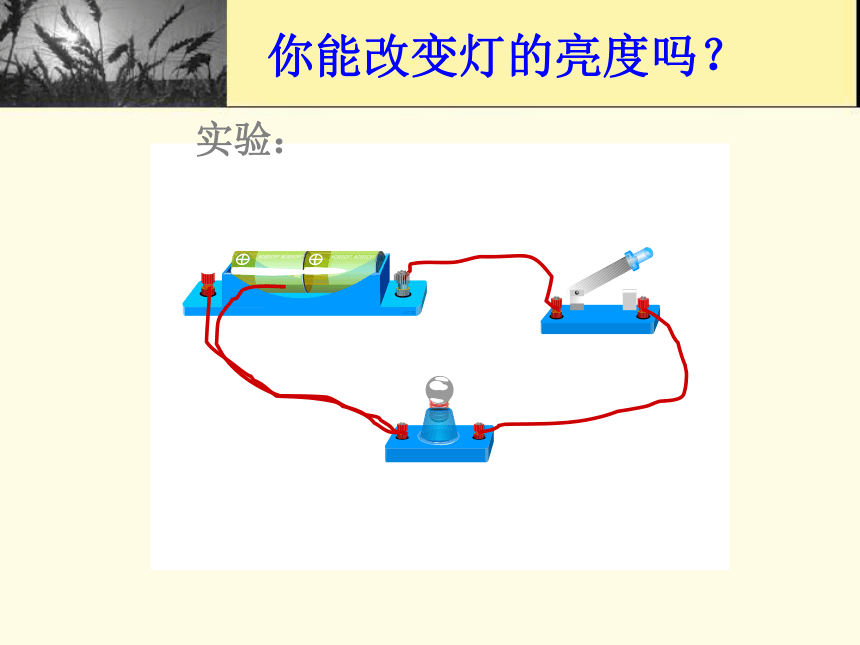

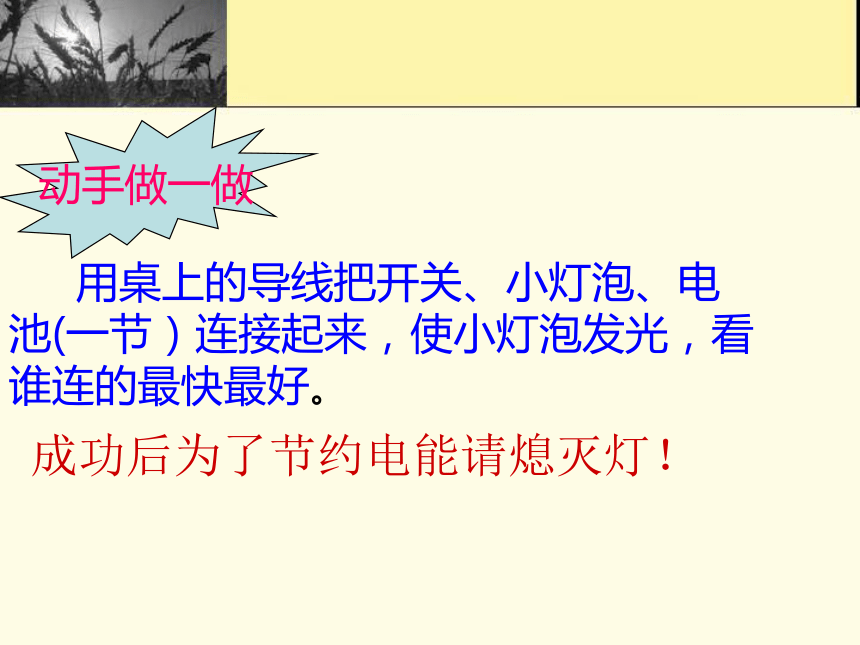

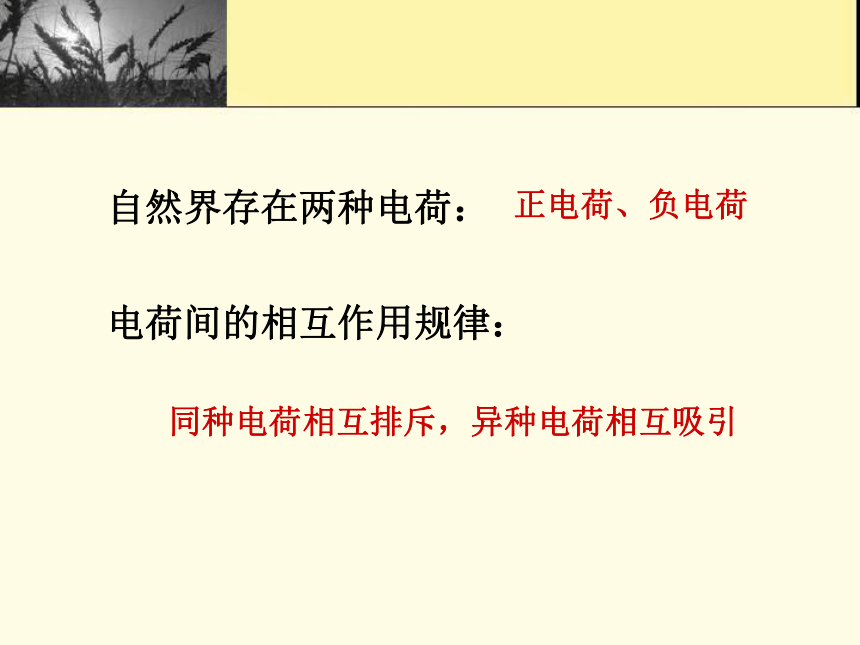

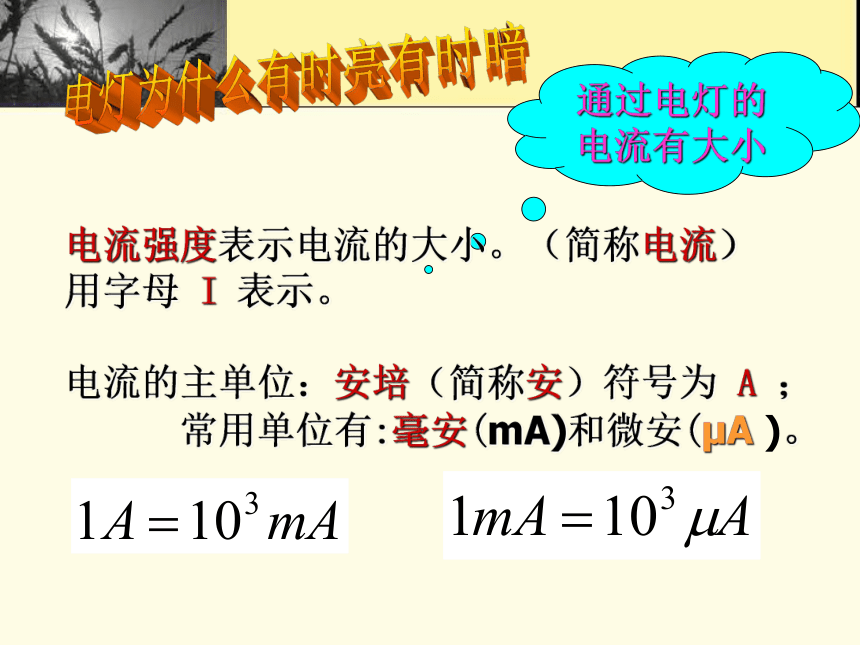

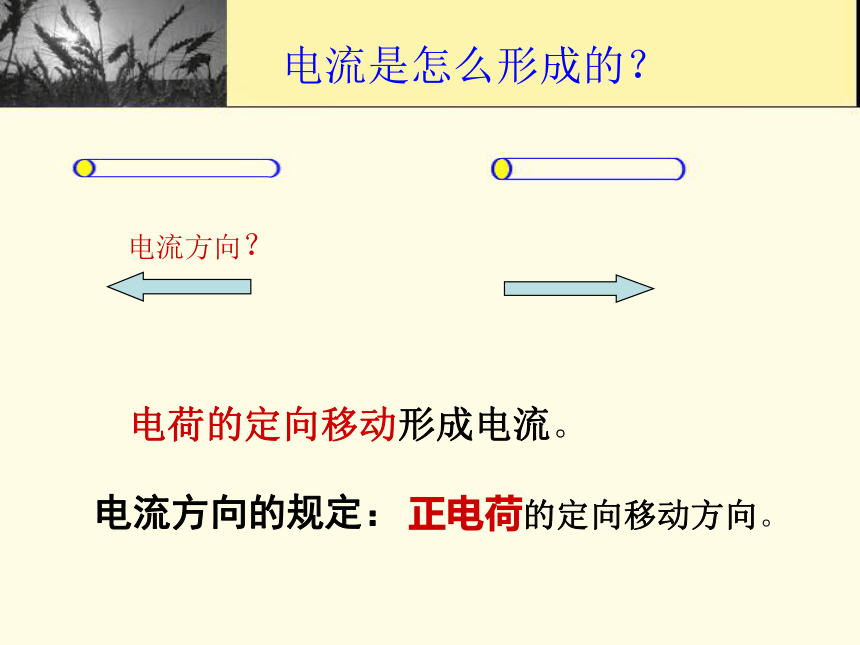

课件18张PPT。第2节　电流的测量自然界存在两种电荷：正电荷、负电荷电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引电流是怎么形成的？电流方向？电荷的定向移动形成电流。电流方向的规定：正电荷的定向移动方向。动手做一做 用桌上的导线把开关、小灯泡、电池(一节）连接起来，使小灯泡发光，看谁连的最快最好。成功后为了节约电能请熄灭灯！金属导体内自由电子运动方向与电流一样吗？相反你能改变灯的亮度吗？实验：电灯为什么有时亮有时暗通过电灯的电流有大小电流强度表示电流的大小。（简称电流）
用字母 I 表示。
电流的主单位：安培（简称安）符号为 A ；
常用单位有:毫安(mA)和微安(μA )。练习：1. 0.5安培= 毫安= 微安5005×1052. 200毫安= 安培= 微安0.22×1053. 10000微安= 安培0.01怎样知道电流的大小1．确认目前使用的电流表的量程．
2．确认每个大格和每个小格所代表的电流值．阅读P134-P135并根据提示讨论下面问题：提示1电流表在电路中除测电流外相当于导线
2电流从电流表正接线柱流进，从负接线柱流出时，指针正偏讨论a：为什么要选择量程？怎么选择量程？
b：电流表若与灯并联有什么后果？
c：接线柱反接有什么后果？
d：为什么绝对不允许直接与电源相连？实验:连接电路，请认真检查后闭合开关！提示：点击导线连接电路实验提示：点击导线连接电路练一练：1、下列叙述错误的是（ ）
A.科学上把自由电荷移动的方向规定为电流方向 B.没有电源就没有电流
C.闭合电路中，电流从电源的正极流向负极 D.负电荷移动的方向与电流方向相反A练一练：
2、如下图所示，假设导体甲和乙中分别有正电荷和负电荷在作定向移动，关于甲和乙导体中电流方向正确的是（ ）
A.都是从左到右
B.都是从右到左
C.甲从左到右，乙从右到左
D.甲从右到左，乙从左到右B3、右图是用电流表测电流的电路，并指出电流表A1、A2、A3分别测量哪部分的电流。若它们的示数如下图所示，则I1=______安，I2=_______安，I3=________安。练一练：干路电流L1电流L2电流0.90.360.54请注意电流表使用不当，容易烧坏。因此使用电流表应注意以下事项：
1、正确选择量程。被测电流不得超过电流表的量程。
2、电流表必须串联在被测电路中。
3、使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
4、绝对不允许不经过用电器而把电流表直接连到电源两极。作业：
（1）作业本（注：6、11、12 选做）
(2)阅读P135-电池,有条件的同学动手做一做.谢谢！
