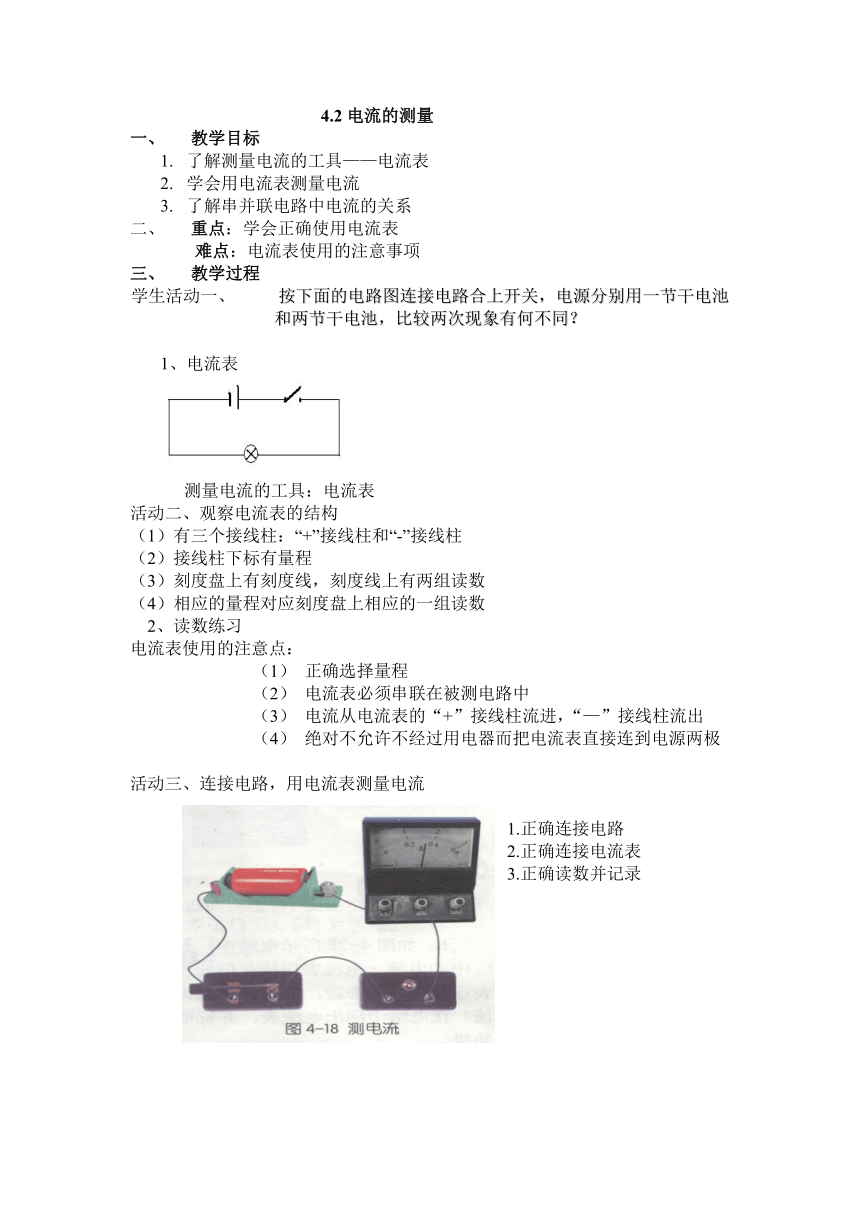

4.2电流的测量
1、 教学目标
1. 了解测量电流的工具——电流表
2. 学会用电流表测量电流
3. 了解串并联电路中电流的关系
2、 重点：学会正确使用电流表
难点：电流表使用的注意事项
3、 教学过程
学生活动一、 按下面的电路图连接电路合上开关，电源分别用一节干电池和两节干电池，比较两次现象有何不同？
1、 电流表
测量电流的工具：电流表
活动二、观察电流表的结构
（1）有三个接线柱：“+”接线柱和“-”接线柱
（2）接线柱下标有量程
（3）刻度盘上有刻度线，刻度线上有两组读数
（4）相应的量程对应刻度盘上相应的一组读数
2、读数练习
电流表使用的注意点：
（1） 正确选择量程
（2） 电流表必须串联在被测电路中
（3） 电流从电流表的“+”接线柱流进，“—”接线柱流出
（4） 绝对不允许不经过用电器而把电流表直接连到电源两极
活动三、连接电路，用电流表测量电流
1.正确连接电路
2.正确连接电流表
3.正确读数并记录
练习：在电路中画出电流表，测量L1的电流，并标出“+”“—”接线柱
活动四
讨论1：串联电路中各处的电流是否相同
串联电路中的电流处处相等I=I2=I3
讨论2：并联电路中各处的电流的关系
并联电路中电流的关系：干路中的电流等于各支路的电流之和
I总=I1+I2
4、 学生谈收获
5、 巩固练习
6、 作业布置
实验记录
1、 1.在图中画出电流表，标出正、负 接线柱
2.连接电路进行测量
3.读数I= A
二、
I1= A
I2= A
I3= A
三、
I= A
I= A
I= A
A
－
A
－
A
＋
－
A
－
A
－
＋
A
