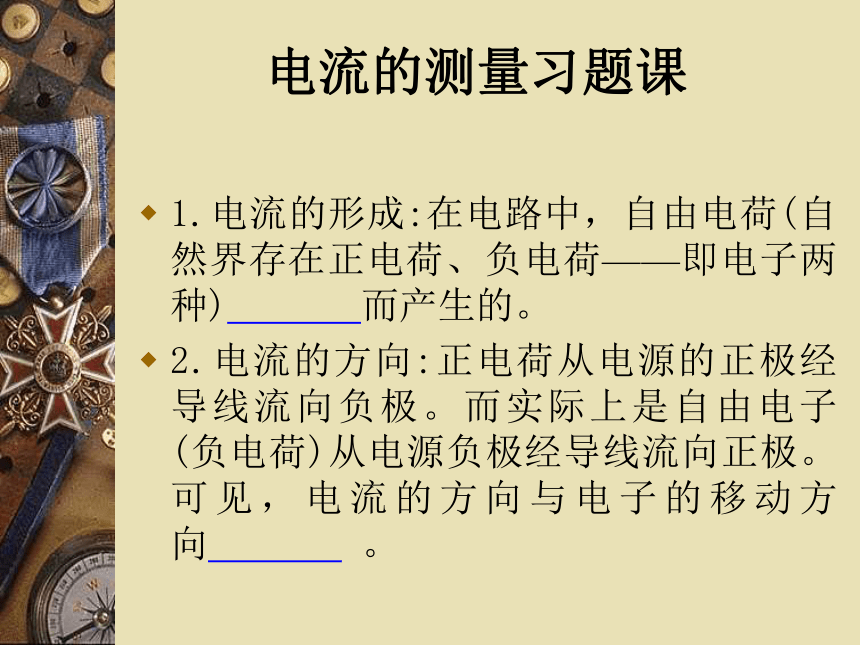

电流的测量习题课[上学期]

课件29张PPT。电流的测量习题课1.电流的形成:在电路中，自由电荷(自然界存在正电荷、负电荷——即电子两种) 而产生的。
2.电流的方向:正电荷从电源的正极经导线流向负极。而实际上是自由电子(负电荷)从电源负极经导线流向正极。可见，电流的方向与电子的移动方向 。

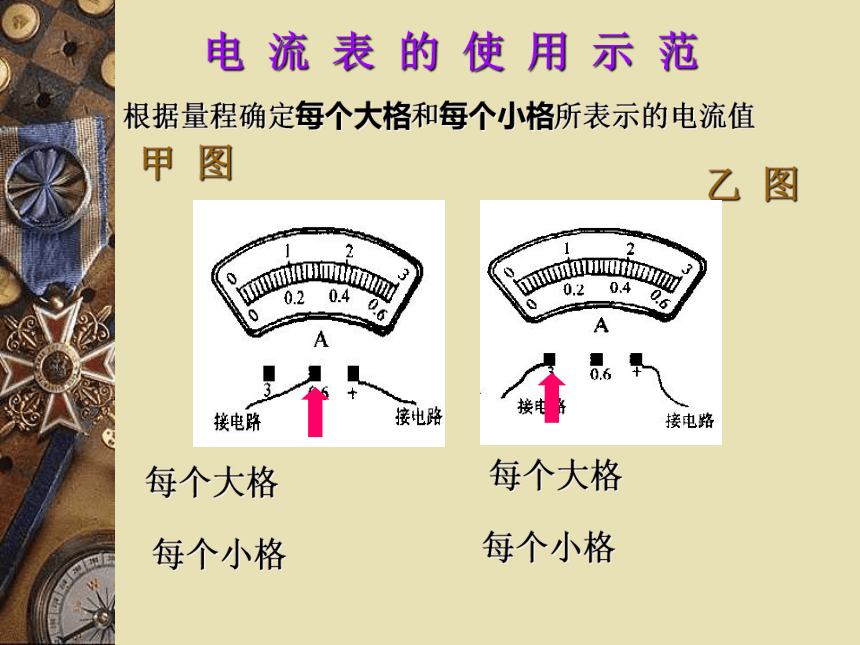

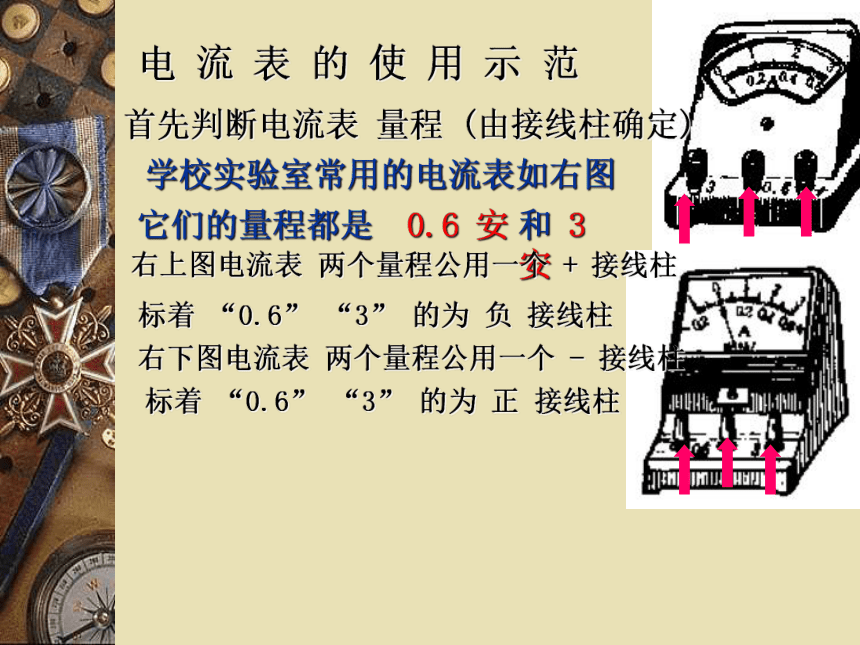

电 流 表 的 使 用 示 范首先判断电流表 量程 (由接线柱确定)学校实验室常用的电流表如右图它们的量程都是 0.6 安和 3 安右上图电流表 两个量程公用一个 + 接线柱标着 “0.6” “3” 的为 负 接线柱右下图电流表 两个量程公用一个 - 接线柱标着 “0.6” “3” 的为 正 接线柱电 流 表 的 使 用 示 范根据量程确定每个大格和每个小格所表示的电流值甲 图乙 图每个大格每个大格每个小格每个小格安
培
表
使
用
规
则电流表的内部构造比较精密，使用不当，
很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则． 1．电流表应串联在电路中2．“十”、“一”接线性的接法要正确3.被测电流不要超过电流表的量程4 绝对不允许将电流表直接接到电源的两极上电
流
表
串
联
电
路
中要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里测量通过小灯
泡的电流时
电流表的接法测量L2支路
中电流时，
电流表的接法测量L1支路
中电流时,
电流表的接法“十”
“一”
接线
柱的
接法
要正
确必须使电流从“十”接线柱流进电流表
从“一”接线柱流出电流表测
量
电
流
不
能
超
过
量
程被测电流超过电流表的量程时，不仅测不出电流值，
电流表的指针还会被打弯，甚至烧杯电流表．
在不能预先估计被测电流大小的情况下，
要先用电路的一个线头迅速试触电流表的接线柱，
看看指针的偏转是否在量程之内．
如果超出量程，就要改用更大量程的电流表．试触不
许
短
接
电
流
表绝对不允许不经过用电器而把
电流表直接接到电源的两极上
否则，电流表将很快烧坏3.电流的单位:安培，简称 ，用符号 表示，较小的单位还有 和 ，符号分别
为 和 。其关系为1A＝ 　　 mA，1mA＝ μA。 4.电流的测量:不同的电路，电流的大小是不同的。电流的大小用电流强度表示简称 ，用字母 表示。
(2)用电流表可精确测量电流的大小。电流表的符号 。实验室常用的电流表一般有三个接线柱 “ 或 ” 。两个量程 、 。
电流表的使用应注意下列事项:
①正确选择量程:被测电流 超过电流表的量程，否则将损坏电流表，通常用 法选择量程，先迅速试触电流表 量程，指针偏转太小再换用较 量程；
②电流表必须 联接在被测电路中；
③使电流从 接线柱流进，从 接线柱流出；
④绝对不允许 用电器而把电流表直接连到电源两极，否则电流表会因电流过 而烧坏。
1.某电路中的电流为300毫安，合 安。

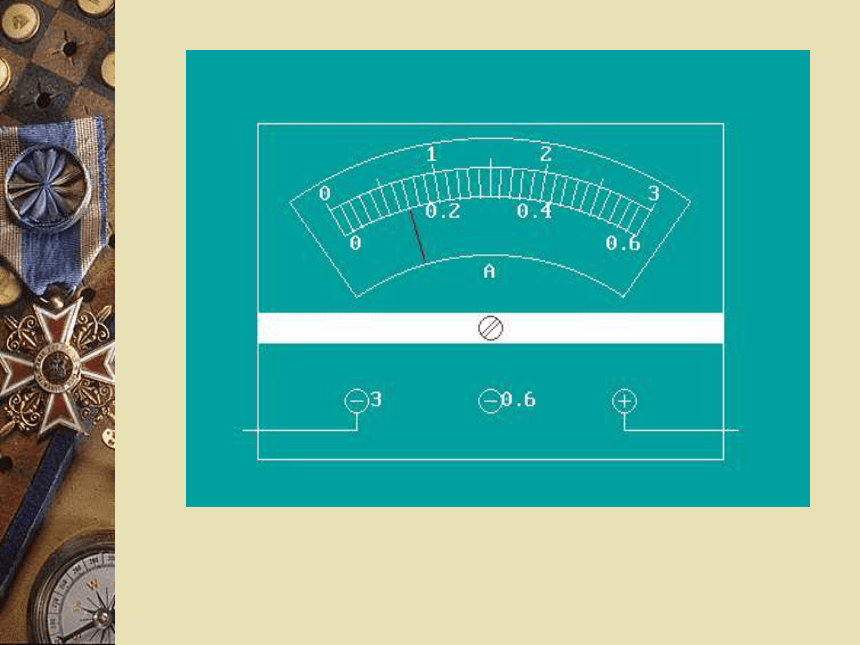

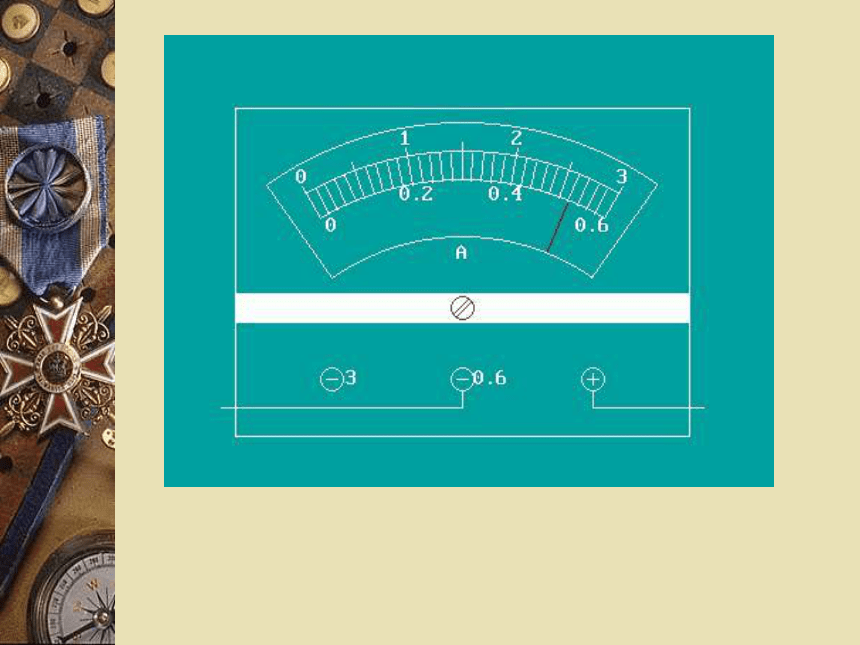

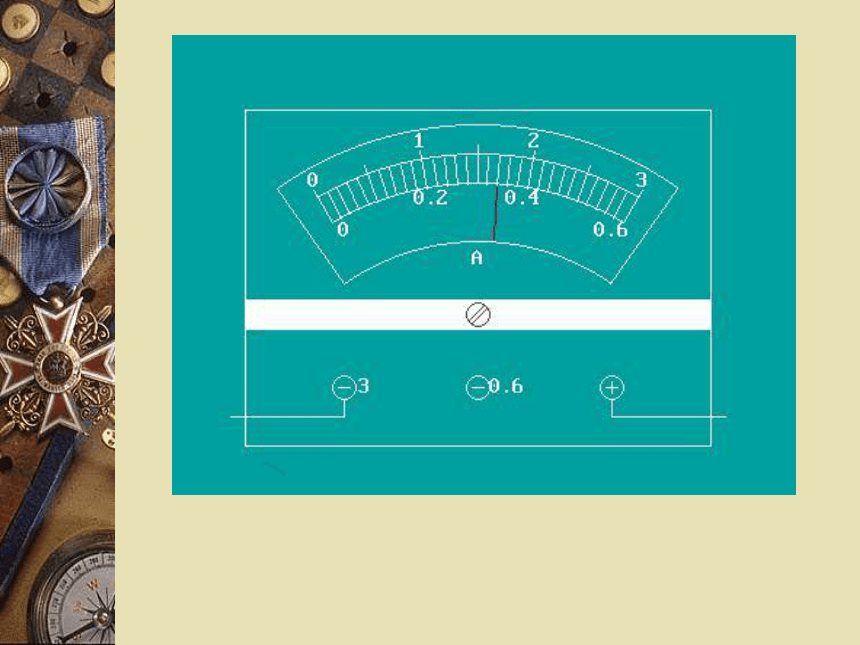

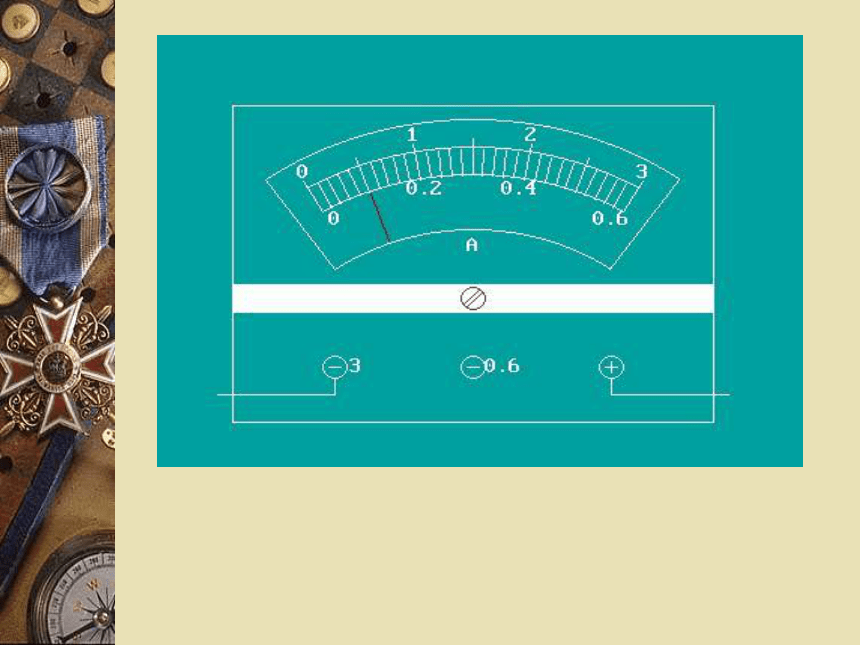

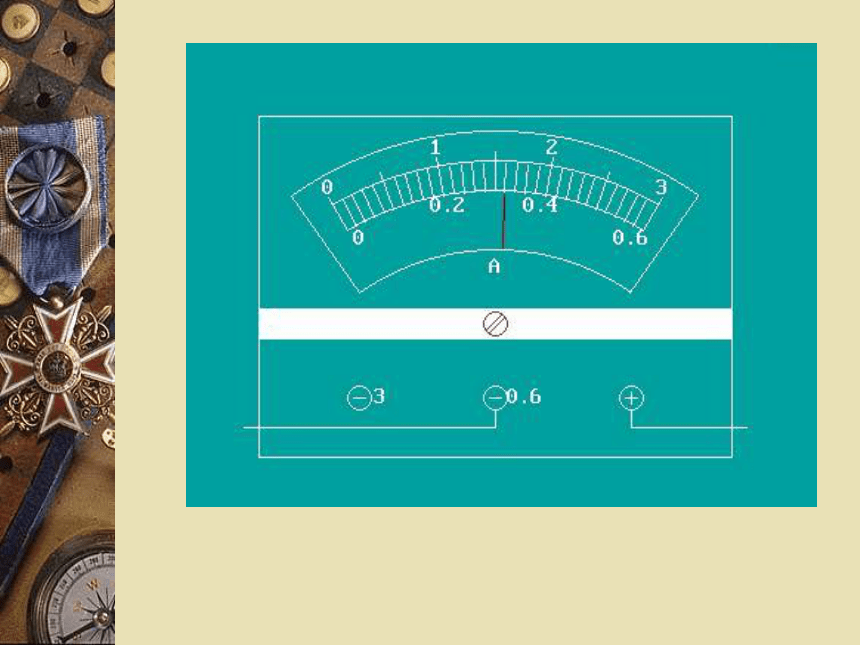

2.分别读出图4—16中电流表的示数，Ia= 安，Ib＝ 安。
3.在使用电流表的规则中，下列说法不正确的是
A.电流表要串联在电路中
B.必须使电流从“牛”接线柱流进电流表，从“—”接线柱流出电流表
C. 被测电流不要超过电流表的量程
D.可以把电流表直接连在电源的两极上4.用电流表测通过灯L1的电流，如图4—17所示的电路图正确吗?为什么?
1.流过灯a的电流Ia＝5500毫安，流过灯b的电流Ib＝0.55安。流过灯c的电流Ic＝5.5×103微安，比较三个电流大小正确的是 ( )
A.Ia＝IbIb>Ic C.Ia>Ib>Ic D.Ia>Ib>Ic
2.已知流过灯L的电流方向是a到b，如图4—18，则流过灯的电子方向是b→a 。
3.在用电流表测电流时，连接好电路，闭合开关，若发现电流表指针向逆时针方向偏，应立即 ，并调换 。
4.下列用电流表测L1的电流图中，电流表连接正确的是
5.某同学用电流表测量流过电灯的电流大小，所接电流表的量程为0～0.6安，但刻度盘上只能看清0～3安量程的刻度，发现指针在2.4安刻度线上，则该同学测得的电流大小为 ( )
A.2.4安 B.0.12安 C. 0.48安 D.1.2安
6.使用电流表时，一般不能把电流表直接接在电源两极上，是因为 ( )
A.流过电流表的电流太小，不能测出电流值
D.流过电流表的电流太小，会损坏电流表
C流过电流表的电流太大，不能测出电流值
D.流过电流表的电流太大，会损坏电流表
7.将图4—20中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。
8.把上题中实物电路画成电路图。 1.清点实验器材: 两节或学生电源一只，小灯泡 ，开关 ，导线若干， 一只。
2.画出两只灯泡串联的电路图4—21。
3.画出两只灯泡并联的电路图4——22。 4.不能把电流表直接接在 两极上，防止电流 ，损坏电流表。
5.观察电流表刻度盘上的刻度值，搞清其最小刻度值。把观察结果记录于下表。
6.用 法确定电流表应使用的量程并记录于下表。
?
1.按图4—21电路图连接成串联电路，闭合开关S，使灯L1、L2发光。打开开关S，将电流表分别串联接入a点、b点、c点，分别测出电流值I、I1、I2填入下表。
从表中可归纳得出串联电路特点: 。
2.按图4—22电路图连接成并联电路，闭合开关S1、S2、S灯，L1、L2发光。打开开关，将电流表分别接入a点、b点、c点，分别测出电流值I、I1、I2填入下表。
从表中可归纳得出并联电路特点: 。
1.串联电路中，各处 即 。
2.并联电路中，干路 等于各支路 即 。
1.电流表是测量电路中 大小的工具，连接时应 联在被测电路中，使电流从 接线柱流进， 接线柱流出。
2.电流表上有三个接线柱 或 ，相对应有两个量程 和 ，最小刻度值分别为 和 安 。
3.绝 (填“能”或“不能”)把电流表直接接在电源两极，以防电流 (填“过大”或“过小”)烧坏电流表。
4.串联电路中的电流特点是: ，并联电路中的电流特点是 。
5.在图4—23中，已知电流表A1的示数为0.4安，则电流表A2的示数为 安，电流表A3的示数 (填“大于”、“小于”或“等于”)0.4安。
6.如图4——24所示，若电流表A1的示数为0.4安，电流表A2的示数为0.1安，则电流表A的示数为( )
A.0.4安 B.0.1安 C.0.5安 D.0.3安
7.上题中，若电流表A的示数为0.4安，电流表A1的示数为0.1安，则电流表A2示数为 ( )
A.0.5安 B.0.3安 C 0.4安 D.0.1安
8.如图4——25，当开关S闭合、S1打开时，电流表A的示数为I。当开关S、S1都闭合时，电流表A的示数为I‘。比较I、I’大小正确的是( )
A.I＝I＇B.I>I＇C. I
