欧姆定律[上学期]

课件15张PPT。初中自然科学第三册授课人:所前一中

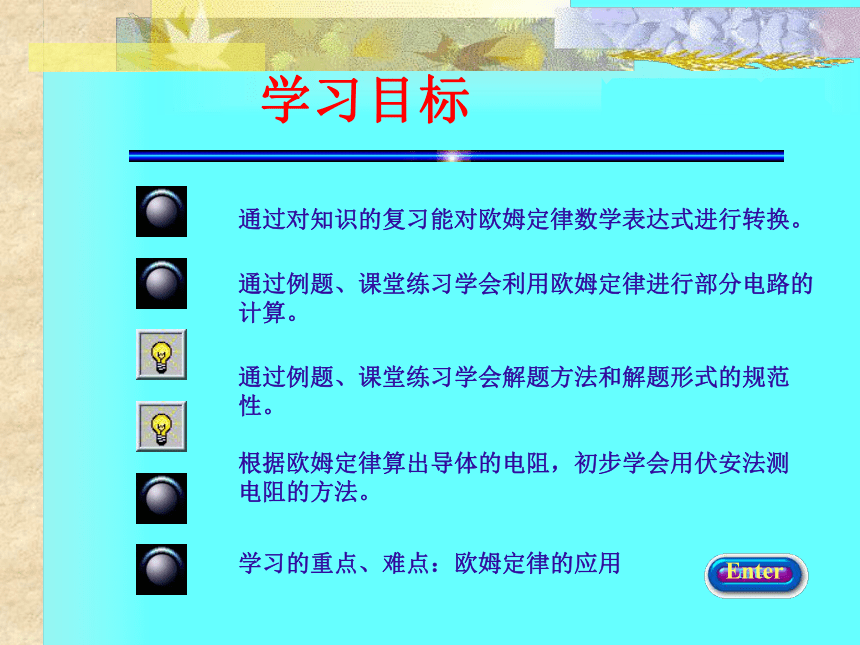

林学义学习目标通过例题、课堂练习学会利用欧姆定律进行部分电路的计算。通过例题、课堂练习学会解题方法和解题形式的规范性。学习的重点、难点：欧姆定律的应用根据欧姆定律算出导体的电阻，初步学会用伏安法测电阻的方法。通过对知识的复习能对欧姆定律数学表达式进行转换。Enter前几节知识梳理
欧姆定律

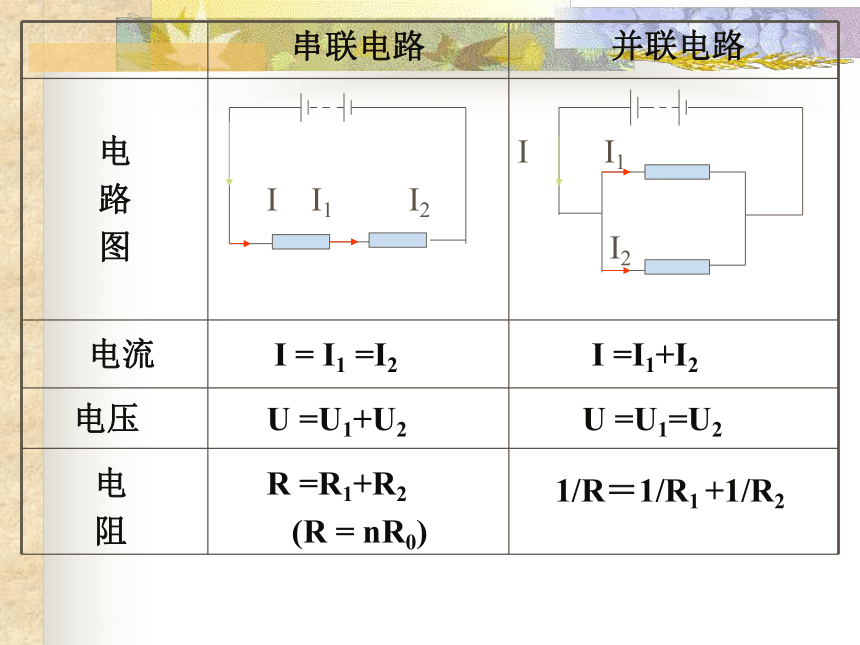

串并联电路规律内容
公式 导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。I = U / R I —表示这段导体的电流。
U—表示这段导体两端的电压
R—表示这段导体的电阻你会了吗？电流I = I1 =I2 I =I1+I2电压U =U1+U2U =U1=U2电
阻R =R1+R2

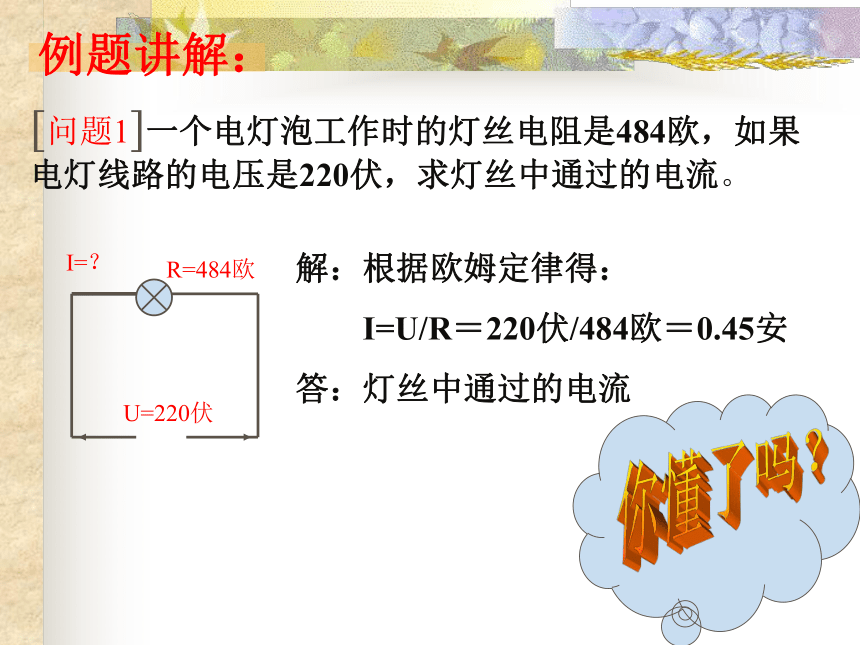

(R = nR0)1/R＝1/R1 +1/R2例题讲解：[问题1]一个电灯泡工作时的灯丝电阻是484欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。I=？R=484欧U=220伏解：根据欧姆定律得：
　　I=U/R＝220伏/484欧＝0.45安
答：灯丝中通过的电流

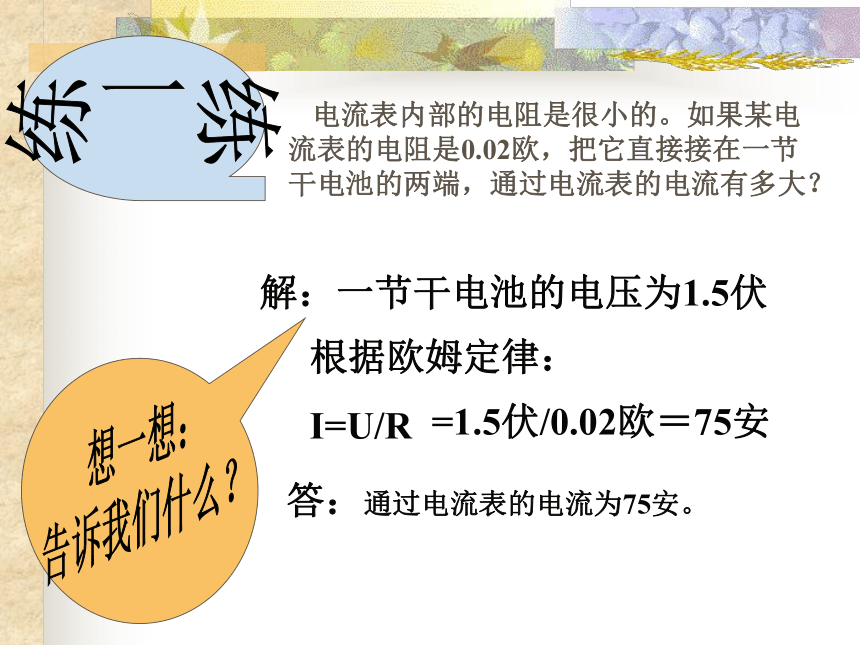

你懂了吗？练一练　电流表内部的电阻是很小的。如果某电流表的电阻是0.02欧，把它直接接在一节干电池的两端，通过电流表的电流有多大？解：一节干电池的电压为1.5伏根据欧姆定律：
I=U/R=1.5伏/0.02欧＝75安答：通过电流表的电流为75安。想一想：

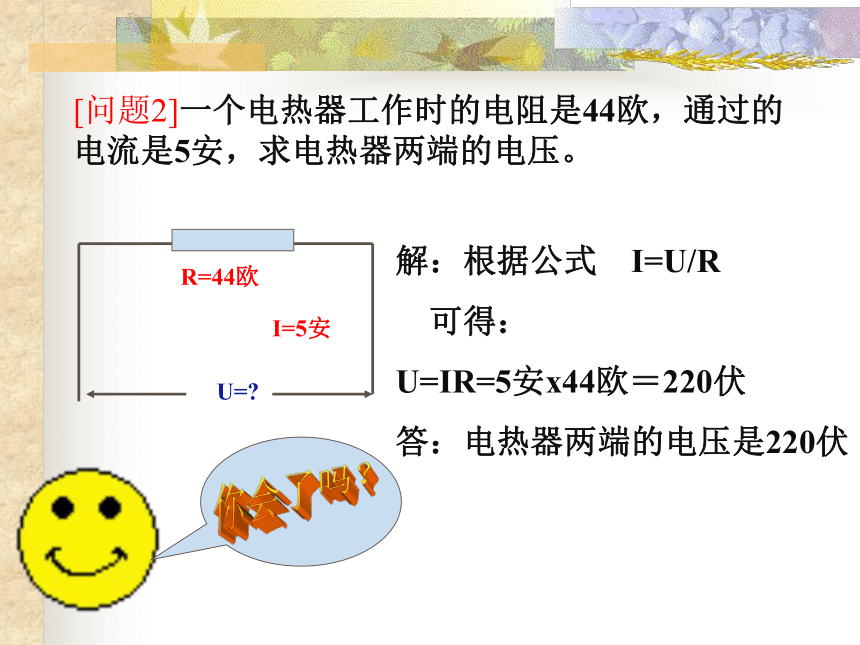

告诉我们什么？[问题2]一个电热器工作时的电阻是44欧，通过的电流是5安，求电热器两端的电压。R=44欧I=5安U=?解：根据公式　I=U/R
　可得：
U=IR=5安x44欧＝220伏
答：电热器两端的电压是220伏你会了吗？练一练 一个定值电阻R的阻值为20欧，允许通过的最大电流为500毫安，它两端的电压不能超过多大？解：根据欧姆定律得：I=U/RU=IR＝0.5安x20欧＝10伏答：它两端的电压不能超过10伏你懂了吗？[问题3] 电阻与滑动变阻器串联后接在电源上，用电压表测得电阻两端的电压是3伏，由用电流表测得通过电阻的电流是0.2安，问这个电阻的阻值多大？解：根据欧姆定律Ｉ＝Ｕ/Ｒ得：R=U/I＝3伏/0.2安＝15欧答：这个电阻的阻值是15欧电路图想一想：
我们怎么测电阻大小？伏安法测电阻：实物图的连接 电路图练一练一个定值电阻两端的电压是2.5伏,通过它的电流是0.5安.(1)这个电阻的阻值为多大?(2)如果把这个电阻接到电压为4伏的电路中,能不能用量程为0.6安的电流表来测定通过这个定值电阻的电流?(1)解:根据欧姆定律:I=U/R得R=U/I=2.5伏/0.5安=5欧(2)解:根据欧姆定律及该电阻值不变得：I=U/R＝4伏/5欧＝0.8安0.8安>0.6安 所以不能。答：这个电阻的阻值为5欧，
不能用量程为0.6安的电流表来测。练一练电灯L1和L2的电阻分别是16欧和20欧，它们如图所示接在电路中，已知电源电压为10伏且保持不变，试求通过灯L1和L2的电流。 L1 L2U=10伏解：根据欧姆定律和串联电路的特点：R=R1+R2＝16欧＋20欧＝36欧I=U/R＝10伏/36欧＝0.28安I＝I1＝I2 ＝0.28安答：通过灯L1和L2的电流0.28安。练一练电灯L1和L2的电阻分别是16欧和20欧，它们如图所示接在电路中，已知电源电压为10伏且保持不变，试求通过灯L1和L2的电流。L1L2U=10伏I1=?I2=?解：根据欧姆定律I＝U/R和并联电路电压相等I1=U1/R1U=U1=U2＝10伏＝10伏/16欧＝0.625安I2=U2/R2＝10伏/20欧＝0.5安答：通过灯L1和L2的电流分别为0.625安和0.5安。内容小结1、学习利用欧姆定律进行部分电路的计算。2、通过例题、课堂练习学习解题方法和解题形式的规范性。同学们：
你们都会了吗？再见
