欧姆定律复习[下学期]

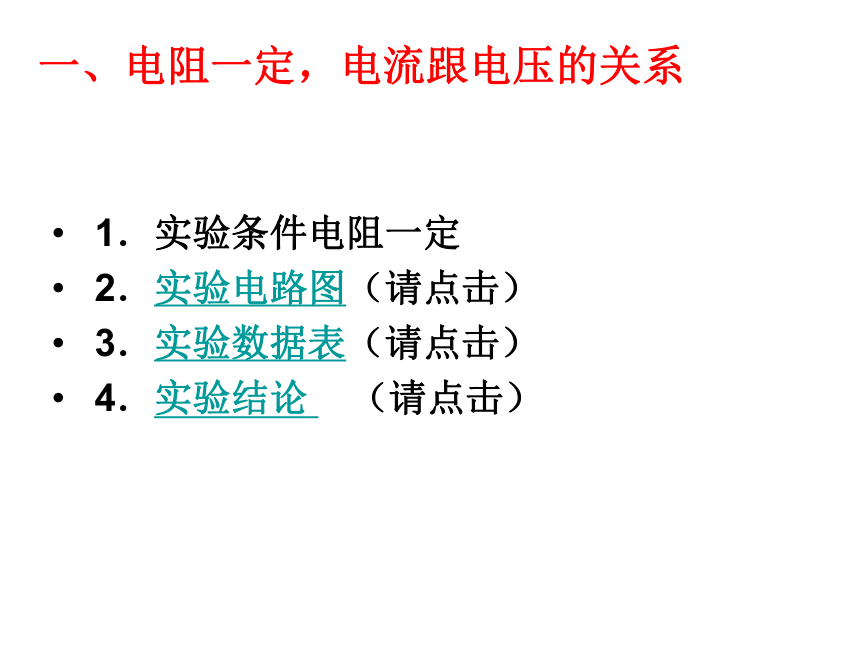

课件12张PPT。欧姆定律一、电阻一定，电流跟电压的关系
1．实验条件电阻一定
2．实验电路图（请点击）
3．实验数据表（请点击）
4．实验结论 （请点击）

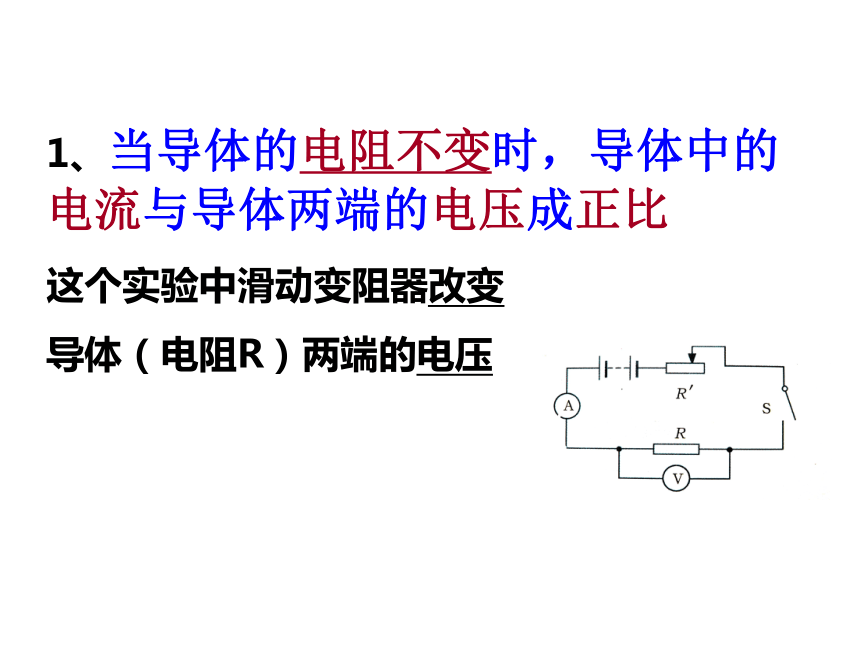

1、当导体的电阻不变时，导体中的电流与导体两端的电压成正比
这个实验中滑动变阻器改变
导体（电阻R）两端的电压

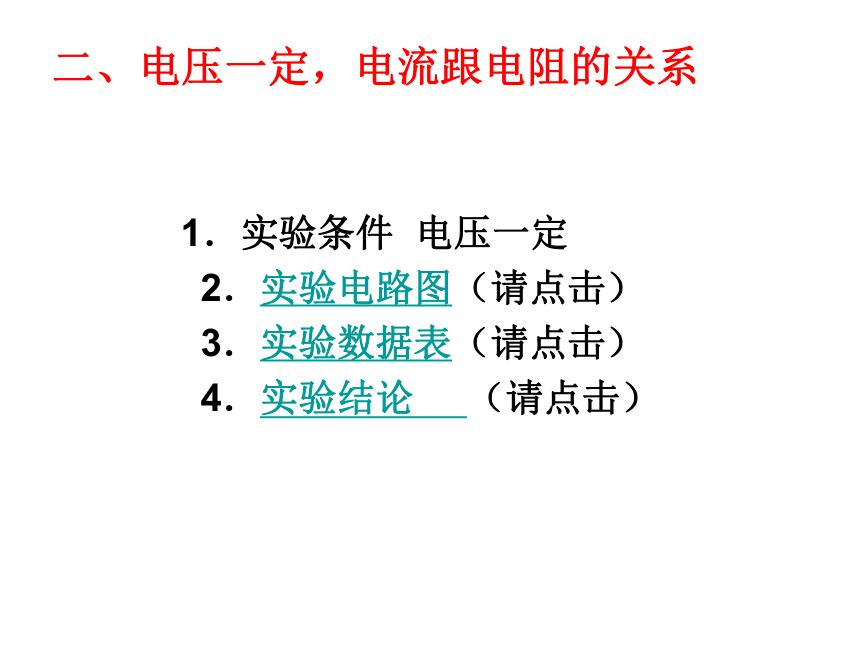

二、电压一定，电流跟电阻的关系
1．实验条件 电压一定
2．实验电路图（请点击）
3．实验数据表（请点击）
4．实验结论 （请点击）

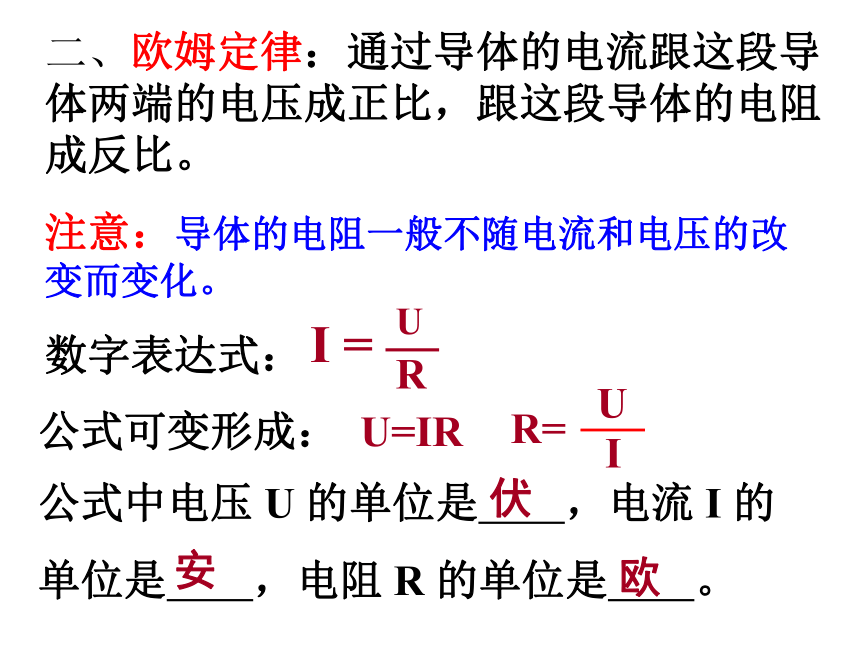

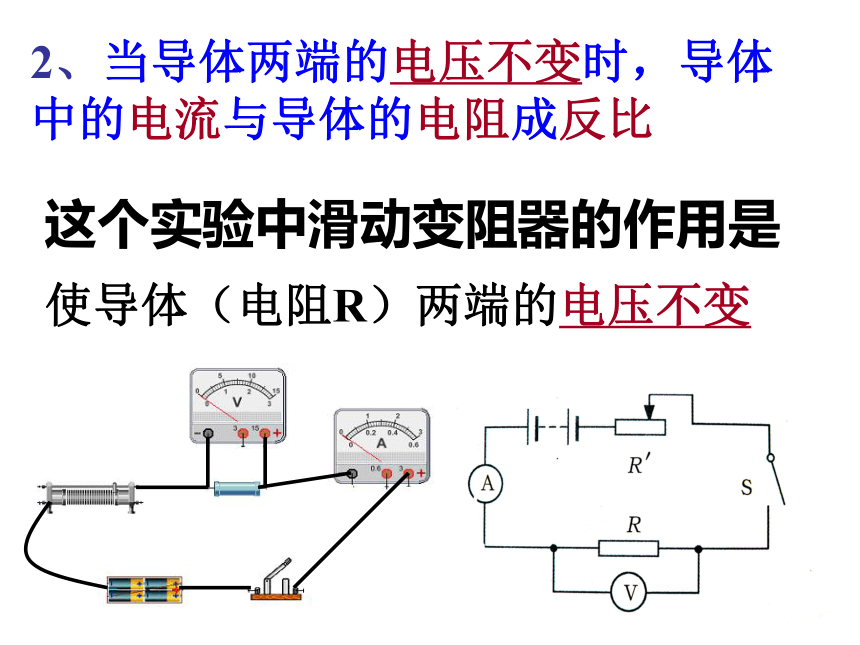

2、当导体两端的电压不变时，导体中的电流与导体的电阻成反比这个实验中滑动变阻器的作用是使导体（电阻R）两端的电压不变二、欧姆定律：通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
注意：导体的电阻一般不随电流和电压的改变而变化。
数字表达式：公式可变形成：U=IR公式中电压 U 的单位是　　，电流 I 的
单位是　　，电阻 R 的单位是　　。伏安欧例题讲解：[问题1]一个电灯泡工作时的灯丝电阻是484欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。I=？R=484欧U=220伏解：根据欧姆定律得：
　　I=U/R＝220伏/484欧＝0.45安
答：灯丝中通过的电流
你懂了吗？例题2　一个电热水器工作时电热丝的电阻
是44欧，通过的电流是5安，求电
热水器工作时两端的电压。已知：R＝44欧，I＝5安求： U解： 因为：I＝U/R，所以
　　 U＝IR＝5安×44欧＝220伏答：电热水器工作时两端的电压是220伏。1、一只阻值为100欧的电阻接在电25伏特电源上，流过的电流为多少安；当电源电压减小到5伏特时，流过电阻的电流减小到 多少安。 2、一只滑动变阻器允许接入电路中的电压最大为100伏，允许流过变阻器的最大电流1安，则滑动变阻器的最大电阻值为多少欧？3、某导体的两端的电压为220伏特时，测得它的电流为0.2安，它的导体的电阻为多少？当它的电流为0.5安时，它的电阻为度少。当该导体两端的电压为0时，导体的电阻为多少，通过的电流为多少？4、某定值电阻两端的为5伏时，通过该电阻的电流为0.2欧，则当电阻两端加8伏电压时，通过该电阻的电流是多少？此时的电阻是多少？当电阻两端不加电压时，电阻是多少？
