欧姆定律的计算[上学期]

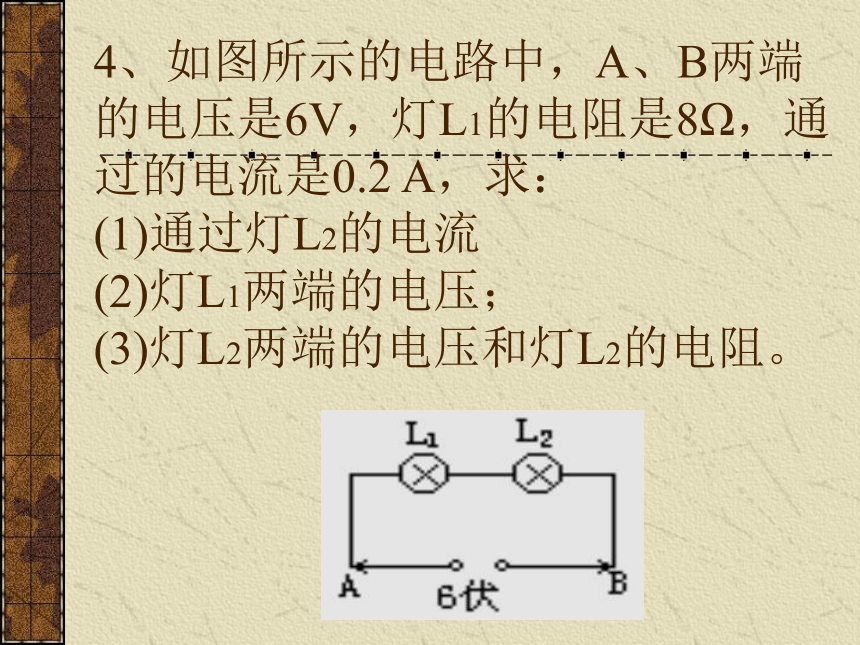

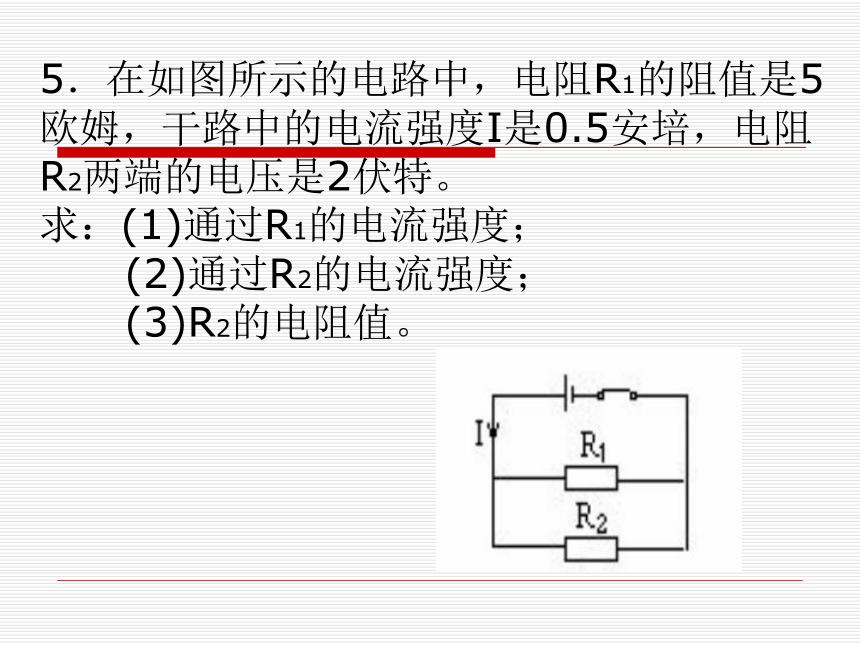

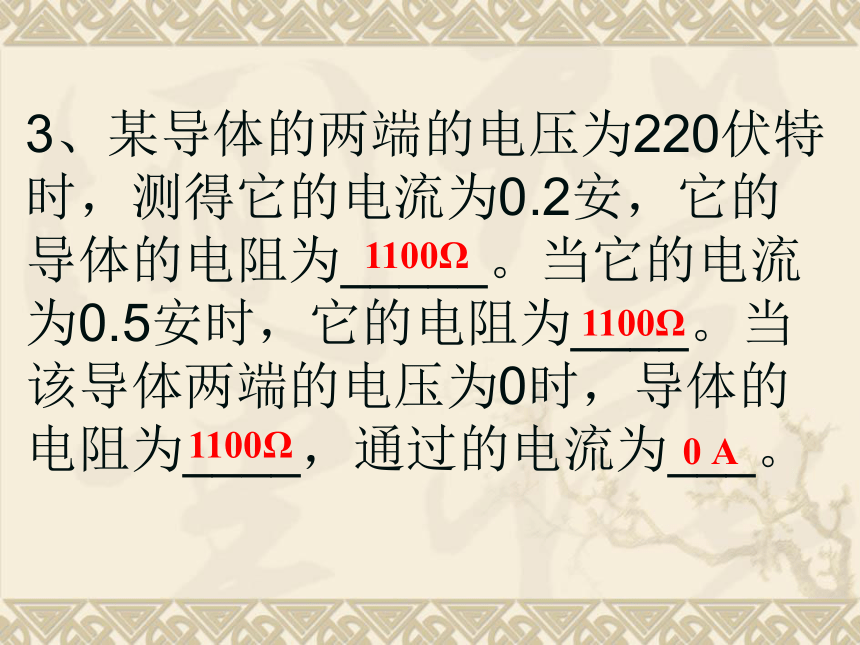

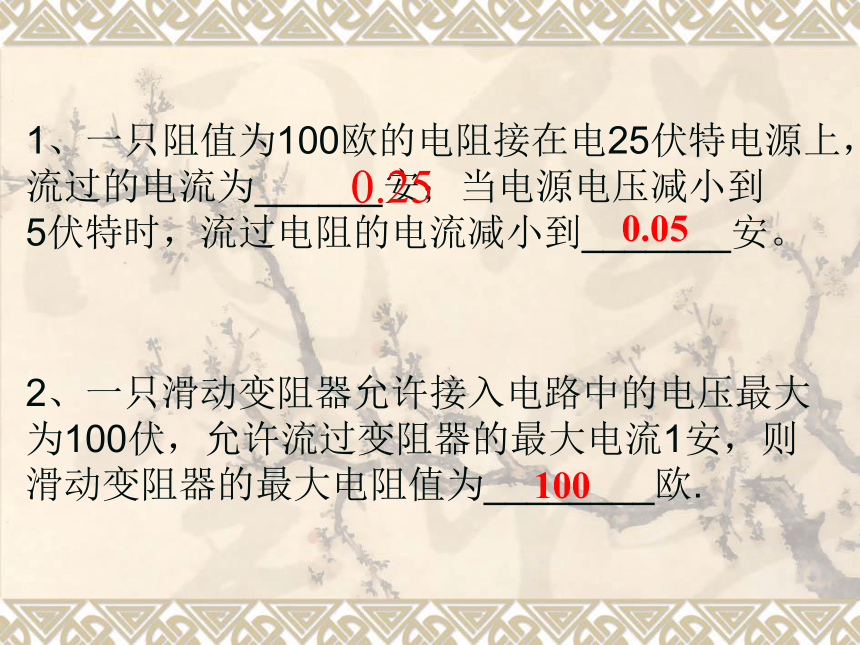

课件14张PPT。欧姆定律计算1、一只阻值为100欧的电阻接在电25伏特电源上，流过的电流为______安；当电源电压减小到5伏特时，流过电阻的电流减小到_______安。 2、一只滑动变阻器允许接入电路中的电压最大为100伏，允许流过变阻器的最大电流1安，则滑动变阻器的最大电阻值为________欧.0.250.051003、某导体的两端的电压为220伏特时，测得它的电流为0.2安，它的导体的电阻为_____。当它的电流为0.5安时，它的电阻为____。当该导体两端的电压为0时，导体的电阻为____，通过的电流为___。1100Ω1100Ω1100Ω0 Α4、如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2 A，求：(1)通过灯L2的电流(2)灯L1两端的电压；(3)灯L2两端的电压和灯L2的电阻。5．在如图所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求：(1)通过R1的电流强度； (2)通过R2的电流强度； (3)R2的电阻值。典型练习：

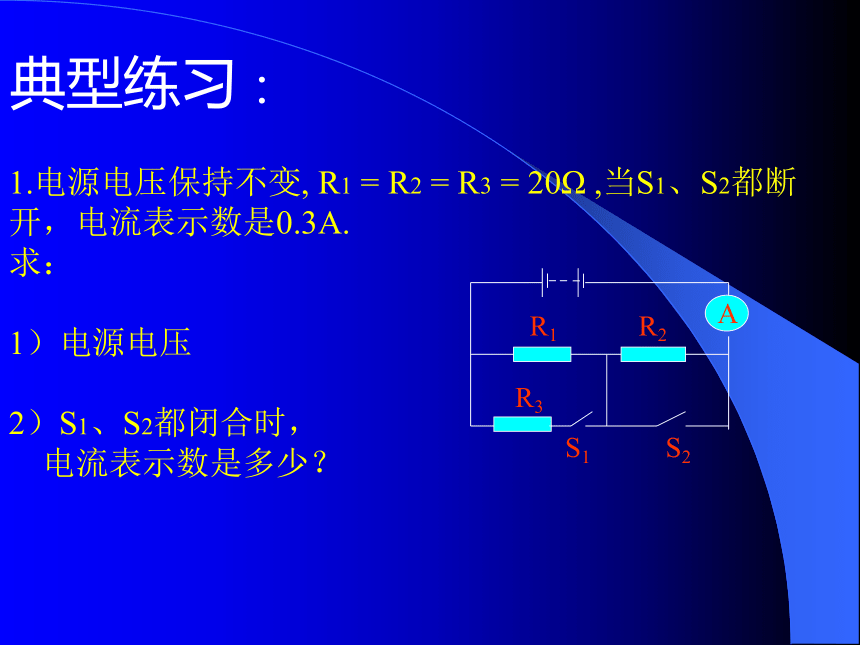

1.电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断 开，电流表示数是0.3A.
求：
1）电源电压
2）S1、S2都闭合时，
电流表示数是多少？

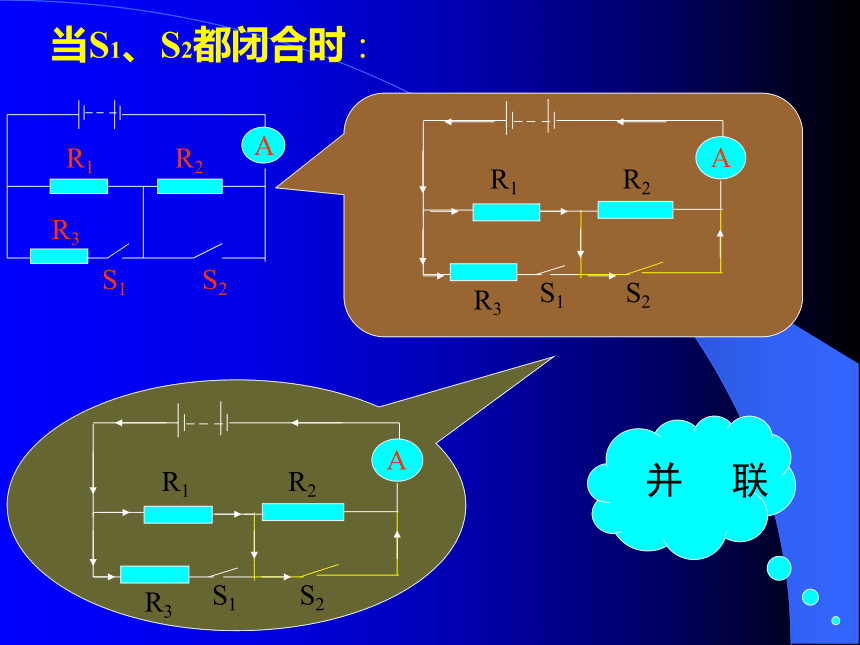

当S1、S2都闭合时： 并 联当S1、S2都断开时：串
联2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？
2）开关S1、S2同时断开和闭合时，电流之比是多少？2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
S1、S2同时断开时：串联，电压表
测 L 1两
端电压S1、S2同时闭合时：并联，L1
没有电流
通过，电
压表示数
为零2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：1）开关S1、S2同时断开和闭合时，电压表的示数分别
为多少？
解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3 U 6V 6V
I= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
U1=I1R1=0.2A × 12 Ω =2.4 V当S1、S2都闭合时，L1被短路
U1=0V2.如图,电源电压为6V不变,灯L1的电阻为12Ω ,灯L2的电阻为9Ω ，
灯L3的电阻为18Ω
求：2）开关S1、S2同时断开和闭合时，电流之比是多少？解：当S1、S2都断开时，L2断路，L1、L3
串联，即I1 = I2 = I3
U 6V 6V
I断= = = =0.2A
R1+R3 12 Ω +18 Ω 30 Ω
当S1、S2都闭合时，L1被短路，L2、L3
并联，U = U2 = U3 R2 R3 9 Ω X 18 Ω
R = = = 6 Ω
R2+ R3 9 Ω + 18 Ω
U 6V
I合= = = 1A
R 6 Ω即,电流比是： I断 0.2A 1
= =
I合 1A 56、如图所示，电源电压保持不变。当开关S断开时，电流表的示数为0.2安。S闭合时，电流表的示数为0.5安，已知R2=20欧，求电源电压和Ｒ１的阻值。7、如图所示：R1=10欧姆，R2=20欧姆，R3=30欧姆，电源电压恒定不变。K1闭合，K2断开时安培表的读数为0.3安培。问：(1)电源的电压是多少？(2)当K1与K2均断开时，安培表的读数是多少？R1两端的电压是多少？(3)当K1与K2均闭合时，安培表的读数又是多少？通过R3的电流强度是多少？
