欧姆定律[上学期]

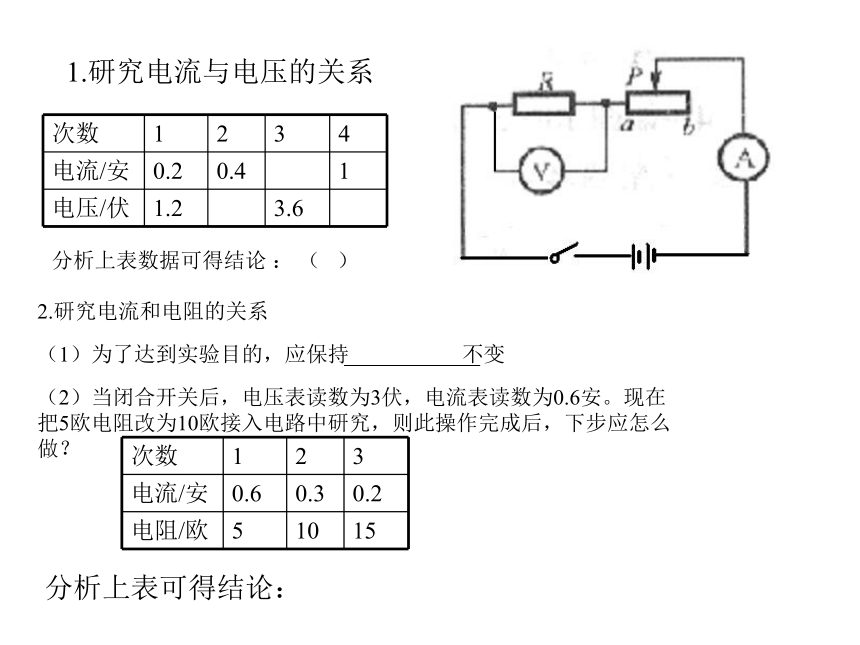

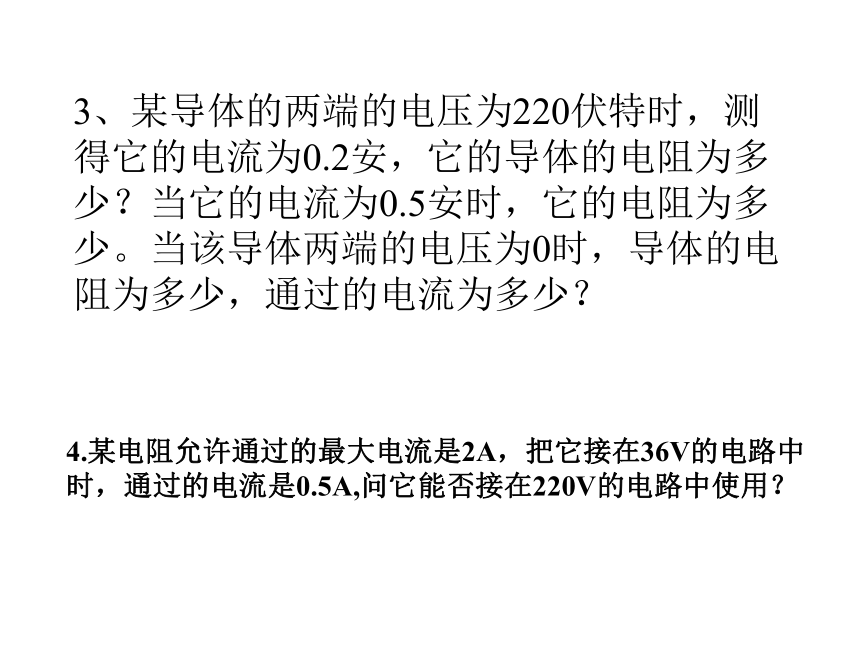

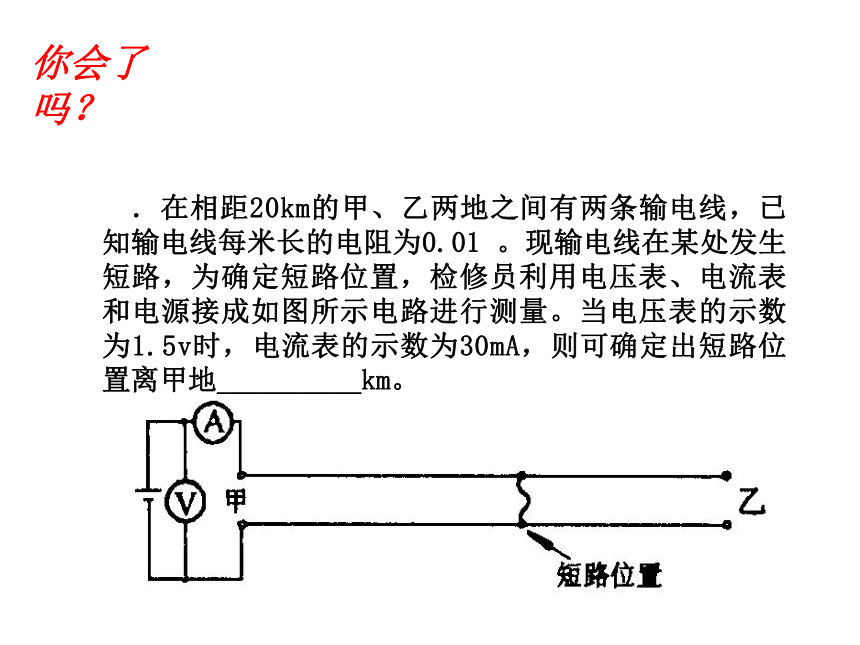

课件14张PPT。欧姆定律的应用1.研究电流与电压的关系分析上表数据可得结论 ： （ ） 2.研究电流和电阻的关系（1）为了达到实验目的，应保持 不变（2）当闭合开关后，电压表读数为3伏，电流表读数为0.6安。现在把5欧电阻改为10欧接入电路中研究，则此操作完成后，下步应怎么做？分析上表可得结论： 2、一只电压表，它的电阻为5千欧，当量程为0到15伏时，它允许通过的最大电流为多大？如果电压表的电流为2毫安，电压表的示数为多大？1、电流表实际也存在电阻，只不过电流表的电阻很小。如果双量程（0.6安，3安）电流表的电阻是0.02欧，若将此电流表直接接到电压为1.5V的干电池上，通过电流表的电流有多少大？ 3、某导体的两端的电压为220伏特时，测得它的电流为0.2安，它的导体的电阻为多少？当它的电流为0.5安时，它的电阻为多少。当该导体两端的电压为0时，导体的电阻为多少，通过的电流为多少？4.某电阻允许通过的最大电流是2A，把它接在36V的电路中时，通过的电流是0.5A,问它能否接在220V的电路中使用？　．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01 。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为1.5v时，电流表的示数为30mA，则可确定出短路位置离甲地__________km。你会了

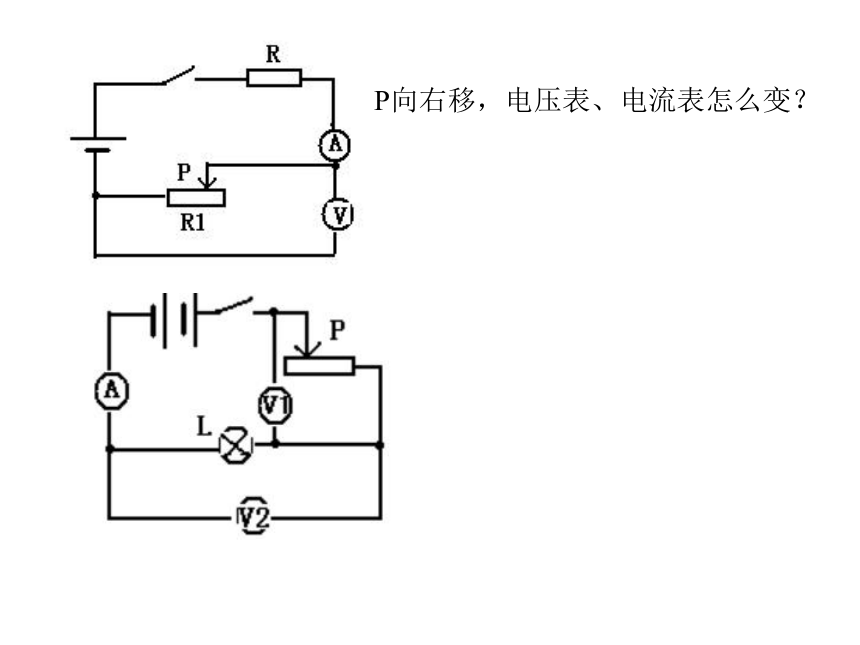

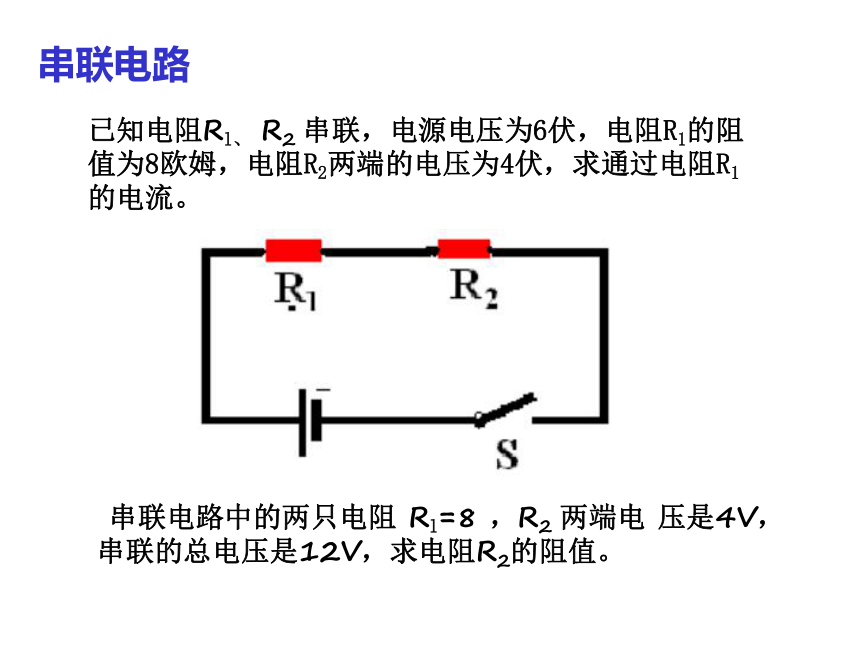

吗？ 串联电路中的两只电阻 Rl=8 ，R2 两端电 压是4V，串联的总电压是12V，求电阻R2的阻值。　　串联电路已知电阻Rl、 R2 串联，电源电压为6伏，电阻R1的阻值为8欧姆，电阻R2两端的电压为4伏，求通过电阻R1的电流。P向右移，电压表、电流表怎么变？有一个小灯泡，它正常发光时灯丝的电阻为10Ω，两端为3V，如果我们只有电压为9V的电源，要使灯泡正常工作，需要____联一个多大的电阻？ ．如图所示，U=6V并保持不变，R=10 Ω ，变阻器标有“2A 20Ω”。当变阻器滑片P从a至b的过程中，电压表与电流表的变化范围是什么？　如图所示，电源电压保持不变，闭合开关S时，当滑动变阻器P在a、b两点之间滑动时（图中未标出），电压表示数范围是3－5V，电流表示数范围是0.5－0.6A。求（1）R0的电阻 （2）电源电压．．如图所示，电源电压保持不变，电阻R1=30，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2阻值各为多少？总电流为多少？并联电路如图，电源电压保持6V不变，R1 = 10Ω ，R2=15Ω ，
求：
1）当S断开时，电流表、电压表的示数各为多少？
2）当S闭合时，电流表、电压表的示数各为多少？R1R2AVS较难 (并）解:例1..电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2 都断开，电 流表示数是0.3A，求：
1）电源电压
